L'impatto del compensatore sincrono virtuale sulla stabilità sincrona transitoria delle energie rinnovabili

Perché mantenere le luci accese sta diventando più difficile

Man mano che parchi eolici e solari sostituiscono centrali a carbone e gas tradizionali, le nostre reti elettriche stanno silenziosamente cambiando carattere. I vecchi generatori rotanti contribuivano in modo naturale a mantenere stabili tensione e frequenza. Le rinnovabili basate su inverter non lo fanno, soprattutto quando sono collegate a linee di trasmissione lunghe e deboli. Questo articolo esplora un nuovo dispositivo di aiuto per tali reti — il compensatore sincrono virtuale, o VSCOM — e mostra come possa permettere a grandi impianti rinnovabili di superare guasti gravi senza perdere il contatto con la rete.

Un nuovo stabilizzatore per gli impianti rinnovabili

Gli impianti eolici e solari moderni si collegano tramite convertitori elettronici che “seguono” la rete. Monitorano la tensione di rete con un phase‑locked loop e iniettano corrente di conseguenza. In condizioni di rete forti questo funziona bene, ma quando la rete circostante è debole anche guasti modesti possono far perdere la sincronizzazione a questi convertitori, costringendo gli impianti rinnovabili a disconnettersi proprio quando serve più energia. Dispositivi di supporto tradizionali, come i compensatori statici di var e i generatori statici di var, possono iniettare potenza reattiva, ma continuano a comportarsi come follower e faticano quando la tensione di rete collassa.

Trasformare un follower in un leader

Il VSCOM aggiorna un generatore statico di var esistente in modo che si comporti più come una sorgente di tensione che non come una sorgente di corrente. Invece di attendere che sia la rete a fissare la tensione, «forma» la tensione locale nel punto di connessione dell’impianto rinnovabile. All’interno imita la fisica di una macchina rotante usando l’energia immagazzinata nel suo condensatore DC come inerzia virtuale. Gli autori progettano una strategia di controllo speciale che limita la corrente durante i guasti senza compromettere questo comportamento di formazione della tensione. Quando la tensione di rete scende, il VSCOM riduce automaticamente il suo setpoint di tensione quanto basta per mantenere la corrente entro limiti di sicurezza, continuando tuttavia a sostenere il punto di connessione dell’impianto in modo che gli altri convertitori vedano ancora una tensione adeguata.

Alzare il limite di potenza sicuro nelle reti deboli

Usando un modello di circuito semplificato ma realistico, lo studio esamina quanta potenza attiva un convertitore rinnovabile può fornire in modo sicuro a una rete debole prima che la sua tensione di terminale collassi. Senza il VSCOM, questo limite si riduce bruscamente man mano che il rapporto di cortocircuito della rete diminuisce. In condizioni molto deboli, l’impianto non riesce nemmeno a raggiungere la potenza nominale. Una volta aggiunto il VSCOM al punto di collegamento comune, esso effettivamente limita la tensione locale. L’analisi mostra che la potenza massima stabile del convertitore rinnovabile può aumentare di oltre un quarto, permettendo l’operazione a piena potenza anche in condizioni di rete estremamente deboli.

Come il nuovo dispositivo doma transitori violenti

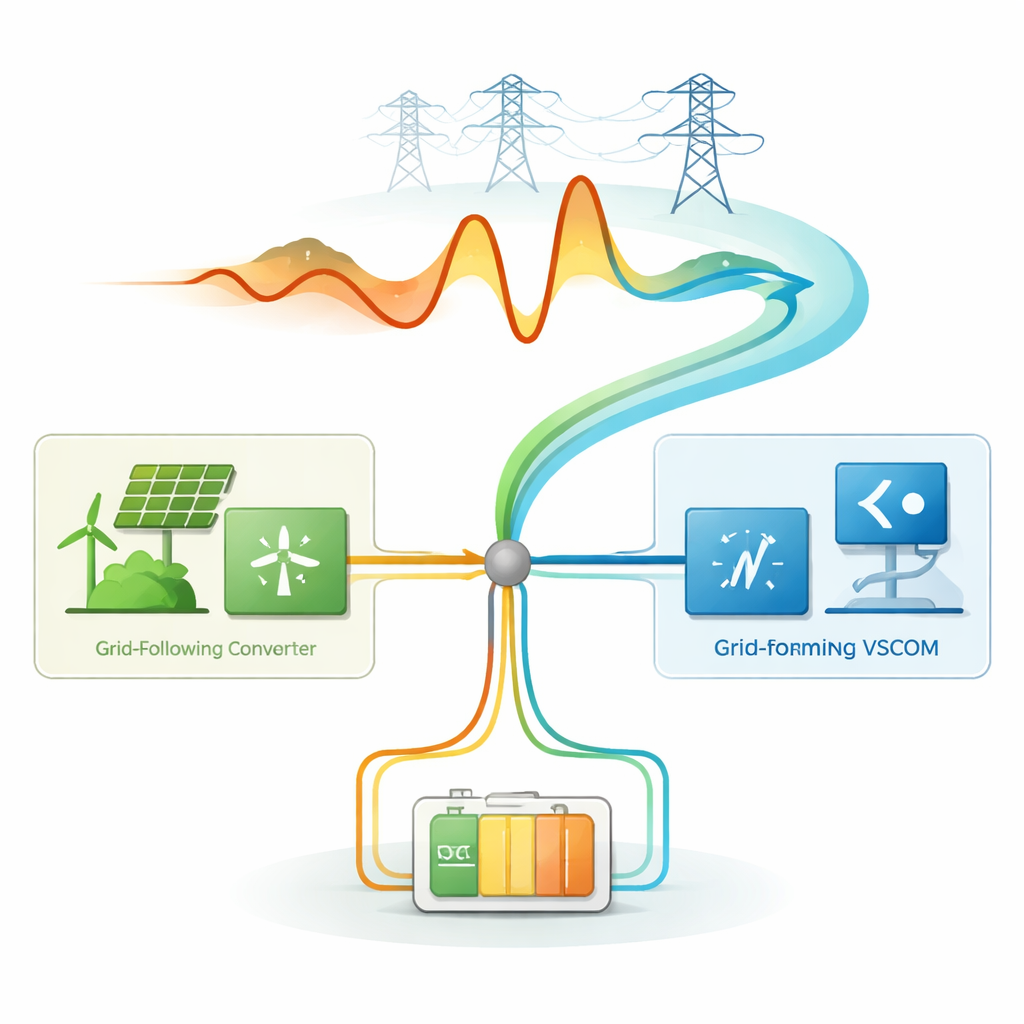

Oltre ai limiti stazionari, gli autori si concentrano su cosa accade nelle prime frazioni di secondo dopo un guasto grave. Costruiscono un modello dinamico congiunto in cui il VSCOM grid‑forming e il convertitore rinnovabile grid‑following interagiscono tramite i loro angoli di fase e la tensione condivisa. In questo quadro, il VSCOM introduce un nuovo percorso più lento e meglio smorzato che domina il movimento del convertitore dopo una perturbazione. Il modello predice che, con il VSCOM presente, il «balzo» di frequenza dell’unità rinnovabile all’innesco del guasto è fortemente ridotto e la sua traiettoria di fase viene catturata verso quella del VSCOM invece di andare fuori passo.

Tarare la macchina virtuale per il comportamento ottimale

Il team esplora poi come le impostazioni del dispositivo modellino la stabilità. Se l’impianto rinnovabile è elettricamente vicino al VSCOM, l’accoppiamento è forte e l’effetto stabilizzante è massimo; linee interne più lunghe indeboliscono questo collegamento. L’inerzia virtuale e lo smorzamento incorporati nel VSCOM agiscono molto come quelli di un generatore reale: più smorzamento migliora costantemente la stabilità, mentre un’inerzia eccessiva può provocare grandi oscillazioni e persino nuova instabilità. Aumentare la capacità di potenza reattiva del VSCOM accresce ulteriormente la sua abilità di sostenere la tensione durante i guasti, facilitando la sincronizzazione del convertitore rinnovabile. Simulazioni dettagliate con un modello realistico di impianto eolico o solare confermano i risultati analitici.

Cosa significa per le reti verdi future

Per i non specialisti, il messaggio principale è semplice: mentre ci muoviamo verso sistemi elettrici dominati da eolico e solare, avremo bisogno di dispositivi che non solo iniettino energia ma modellino attivamente tensione e frequenza. Il compensatore sincrono virtuale è uno di questi dispositivi. Adeguatamente controllato e dimensionato, può sostenere la tensione locale, condividere la sua «inerzia» virtuale con i convertitori vicini e mantenere gli impianti rinnovabili in passo con una rete debole e guasta. Questo rende le rinnovabili su larga scala più robuste, riduce il rischio di disconnessioni a catena durante le perturbazioni e aiuta a garantire che l’energia più pulita non comporti una rete elettrica meno stabile.

Citazione: Sun, F., Chen, Y. & Wang, W. The impact of virtual synchronous compensator on the transient synchronous stability of renewable energy. Sci Rep 16, 7875 (2026). https://doi.org/10.1038/s41598-026-34998-5

Parole chiave: compensatore sincrono virtuale, stabilità delle reti deboli, inverter grid-forming, integrazione delle energie rinnovabili, supporto di tensione
