Combinare immagini multimodali della superficie di frattura da fatica per l'analisi con una CNN

Perché le crepe microscopiche contano

Le tecnologie quotidiane — dai motori a reazione agli impianti medici — dipendono da componenti metallici in grado di sopportare milioni di cicli di carico senza rompersi all'improvviso. Eppure la maggior parte dei guasti ingegneristici inizia ancora come piccole crepe quasi invisibili che crescono lentamente fino alla catastrofe. Questo articolo esplora come leggere le “impronte” che queste crepe lasciano sulle superfici metalliche fratturate e come la combinazione di diversi tipi di immagini microscopiche con l'intelligenza artificiale moderna possa trasformare quelle impronte in avvisi precoci su come e perché un componente è fallito.

Guardare il metallo rotto in modi nuovi

Quando un pezzo metallico si rompe a causa di carichi ripetuti, la superficie esposta è tutt'altro che liscia. È coperta di motivi — creste, valli e trame — che registrano come la crepa si è iniziata e come è cresciuta. Tradizionalmente, esperti qualificati ispezionano queste superfici di frattura a occhio tramite potenti microscopi, facendo affidamento sull'esperienza per interpretare ciò che vedono. Gli autori si concentrano su una lega di titanio ampiamente usata, Ti-6Al-4V, comune nei componenti aerospaziali. Si chiedono se i computer possano imparare a leggere queste superfici complesse, non solo per classificare il modo in cui si sono rotte, ma per stimare grandezze pratiche come la velocità di crescita della crepa e la distanza rispetto alla linea di carico originale — informazioni direttamente correlate alla vita residua del componente.

Tre viste della stessa superficie fratturata

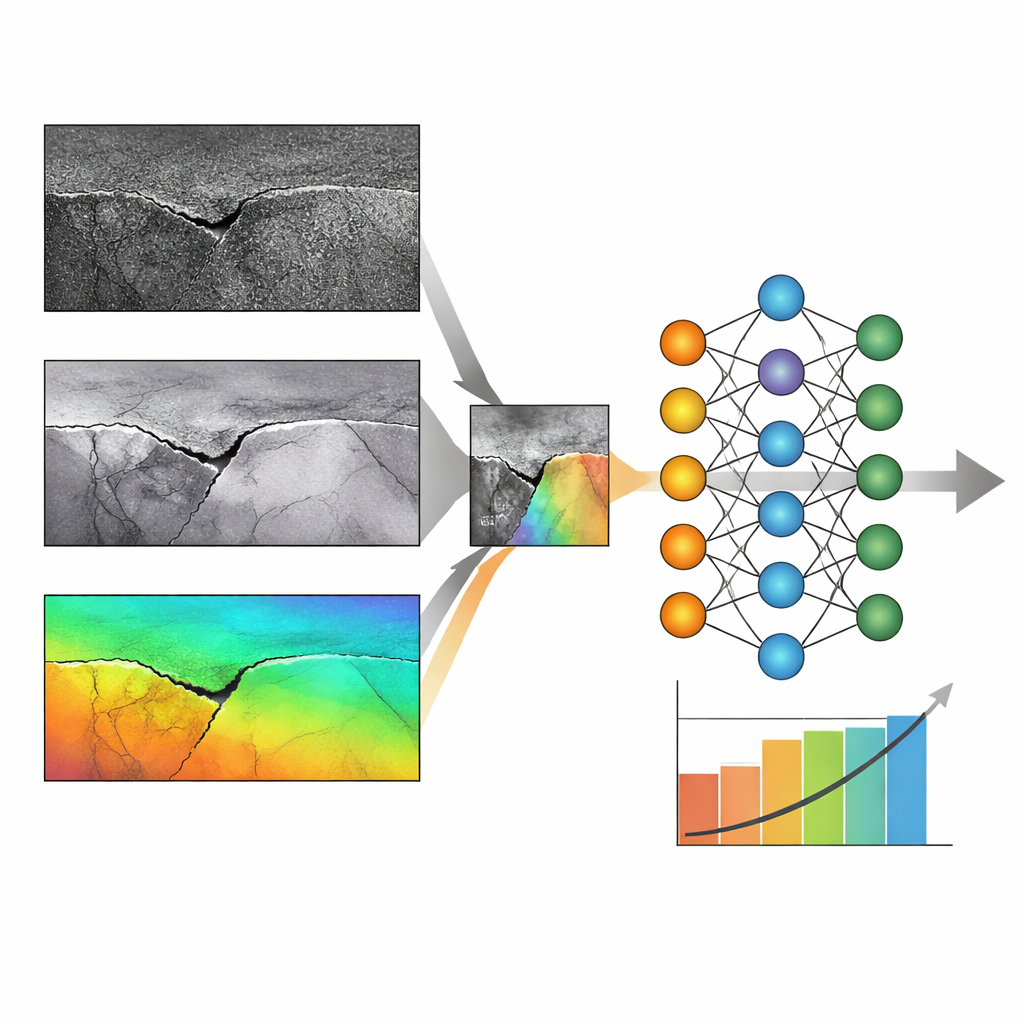

Lo studio combina tre metodi di imaging distinti che rivelano ciascuno aspetti diversi della stessa superficie di frattura. Primo, le immagini a elettroni secondari (SE) ottenute con un microscopio elettronico a scansione catturano la topografia fine — le piccole creste e cavità sulla superficie. Secondo, le immagini a elettroni retro-diffusi (BSE) enfatizzano le differenze nella microstruttura sottostante, mettendo in evidenza come le diverse fasi della lega reagiscono alla frattura. Terzo, l'interferometria a luce bianca a scansione (SWLI) fornisce una mappa di altezza reale della superficie, offrendo informazioni tridimensionali precise sulla rugosità su aree più ampie. Allineando con cura questi tre tipi di immagine in modo che le stesse caratteristiche microscopiche coincidano, gli autori le collocano nei canali di colore rosso, verde e blu di una singola immagine composita che può essere fornita a una rete neurale di riconoscimento delle immagini standard.

Addestrare una rete neurale a leggere le impronte di frattura

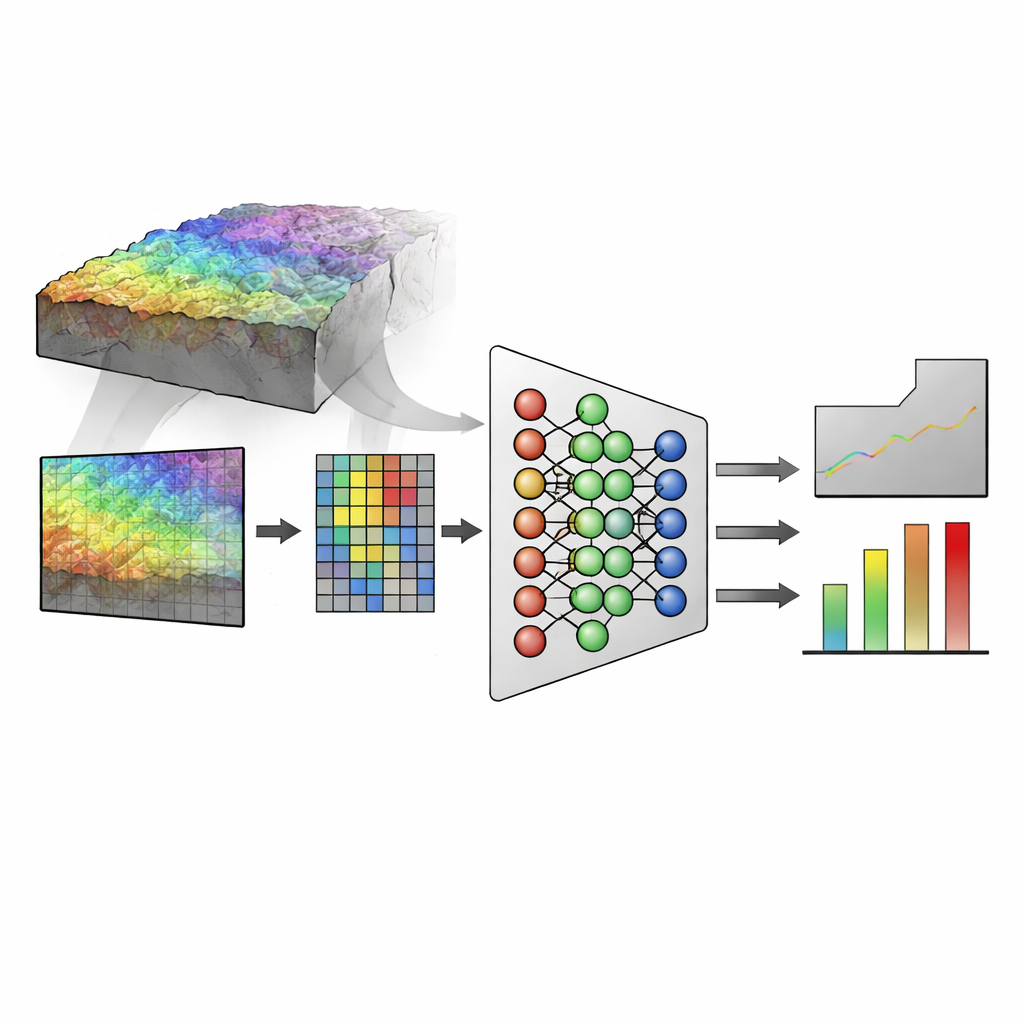

Il team utilizza una rete neurale convoluzionale originariamente addestrata su fotografie di uso quotidiano e la adatta per riconoscere i pattern nelle immagini compositive di frattura. Ritagliano grandi scansioni della superficie fratturata in molte piccole tessere, ciascuna rappresentante una piccolissima porzione del percorso della crepa. Per ogni tessera, la rete viene addestrata a svolgere due compiti: classificare la direzione di forgiatura del provino (un indicatore di come il metallo è stato lavorato) e prevedere valori numerici come la distanza lungo la crepa e la velocità di crescita della stessa. Testano prima ciascun metodo di imaging singolarmente, poi tutte e sei le possibili assegnazioni di SE, BSE e SWLI ai tre canali di colore, per verificare se l'ordine influisce sulle prestazioni.

Ciò che le immagini combinate rivelano

Separatamente, ogni tecnica contribuisce con informazioni importanti. La SWLI, che misura l'altezza reale della superficie, è la migliore nel prevedere quanto la crepa si sia propagata lungo il provino. Le immagini BSE eccellono nell'identificare la direzione di forgiatura, probabilmente perché evidenziano le differenze nelle fasi della lega che influenzano la propagazione delle crepe. Le immagini SE si collocano a metà strada tra le due. Quando le tre modalità sono fuse in un'unica immagine a colori, i modelli diventano significativamente più accurati e più affidabili da una suddivisione dei dati all'altra. La migliore combinazione riduce l'errore nella previsione della lunghezza della crepa di quasi la metà rispetto a lavori precedenti che impiegavano un solo metodo di imaging e migliora la classificazione direzionale fino a una precisione praticamente perfetta sui dati disponibili. La rete è anche in grado di stimare la velocità di crescita della crepa su un intervallo realistico, raggiungendo circa il 10% di errore su quell'intervallo, nonostante il dataset relativamente piccolo.

Perché questo approccio potrebbe cambiare l'analisi dei guasti

Oltre a numeri migliori, lo studio dimostra un'idea potente: i dati provenienti da strumenti molto diversi possono essere fusi in una forma che le reti visive disponibili possono elaborare, senza progettare nuovi algoritmi da zero. Trattare mappe di altezza e immagini elettroniche come diversi “colori” di un'unica immagine permette alla rete neurale di scoprire collegamenti sottili tra rugosità superficiale, microstruttura e storia di carico. Per gli ingegneri, questo apre la strada a un futuro in cui la superficie fratturata di un componente guasto può essere scansionata una sola volta e un software fornisce rapidamente stime quantitative su come la crepa è cresciuta e in quali condizioni. Strumenti di questo tipo potrebbero migliorare le indagini sui guasti, guidare progetti più sicuri e, in ultima analisi, aiutare a monitorare i componenti in servizio prima che raggiungano il punto di rottura.
