Sensore a fibra fotonica ibrida grafene‑oro ultra‑sensibile a doppio nucleo basato sulla risonanza di plasmoni di superficie per il rilevamento di bio‑analiti

Perché piccole variazioni nel sangue sono importanti

Molte malattie gravi, dal diabete al cancro, modificano in modo silenzioso la chimica del sangue e di altri fluidi corporei molto prima che compaiano i sintomi. Questi cambiamenti possono spostare lievemente il modo in cui la luce attraversa un campione, ma rilevare differenze così minime richiede strumenti straordinariamente sensibili. Questo articolo presenta un nuovo sensore ottico a fibra che utilizza una combinazione particolare di oro e grafene per individuare variazioni molto piccole nei campioni liquidi, con il potenziale di consentire test medici più precoci e affidabili.

Un nuovo tipo di filo di vetro

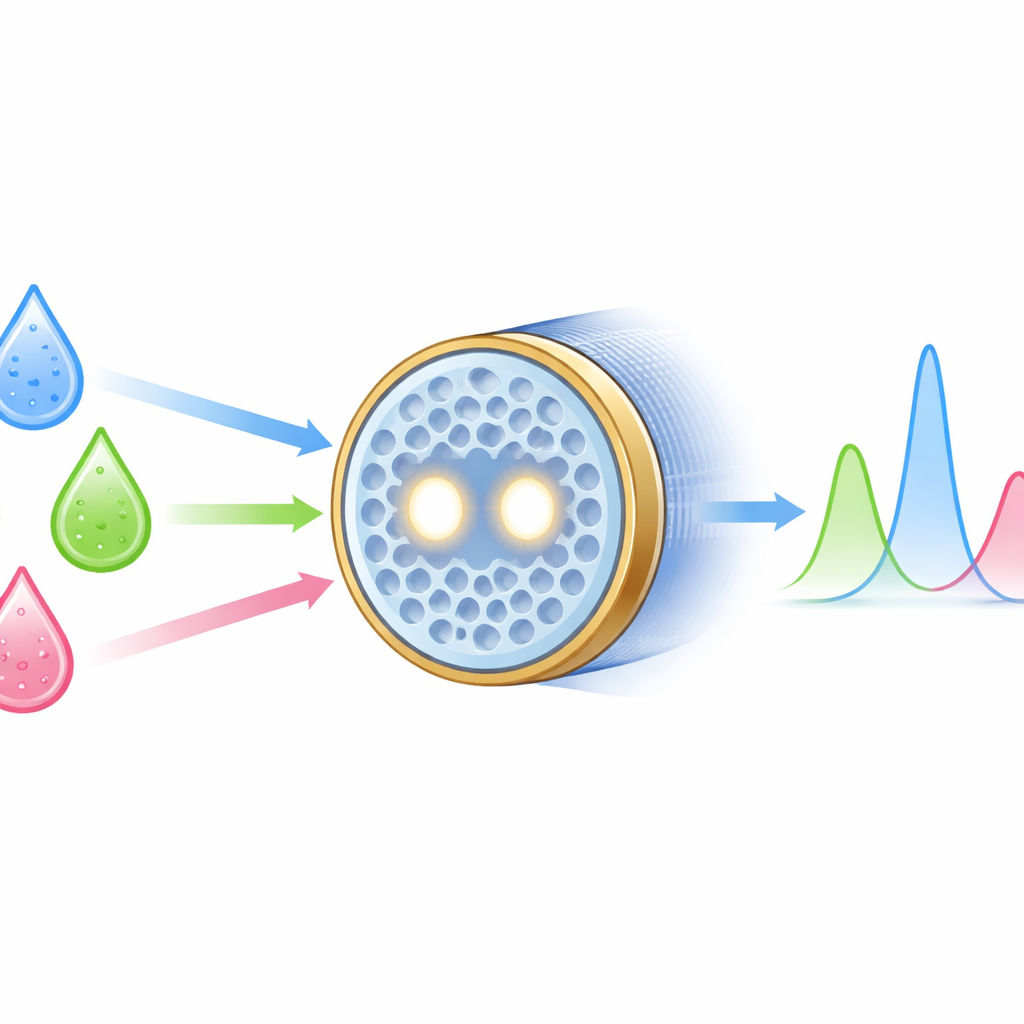

Al cuore del dispositivo c’è una versione raffinata di una fibra ottica — i sottilissimi fili di vetro che trasportano dati internet come impulsi di luce. Invece di essere un semplice cilindro solido, questa “fibra fotonica” è perforata da un motivo regolare di microscopici fori d’aria attorno a due regioni centrali che guidano la luce, chiamate doppi nuclei. Questa struttura a reticolo conferisce agli ingegneri un controllo inusuale sul modo in cui la luce si propaga nella fibra, permettendo di indirizzare e concentrare la luce dove è più utile per il rilevamento.

Oro, grafene ed elettroni in movimento

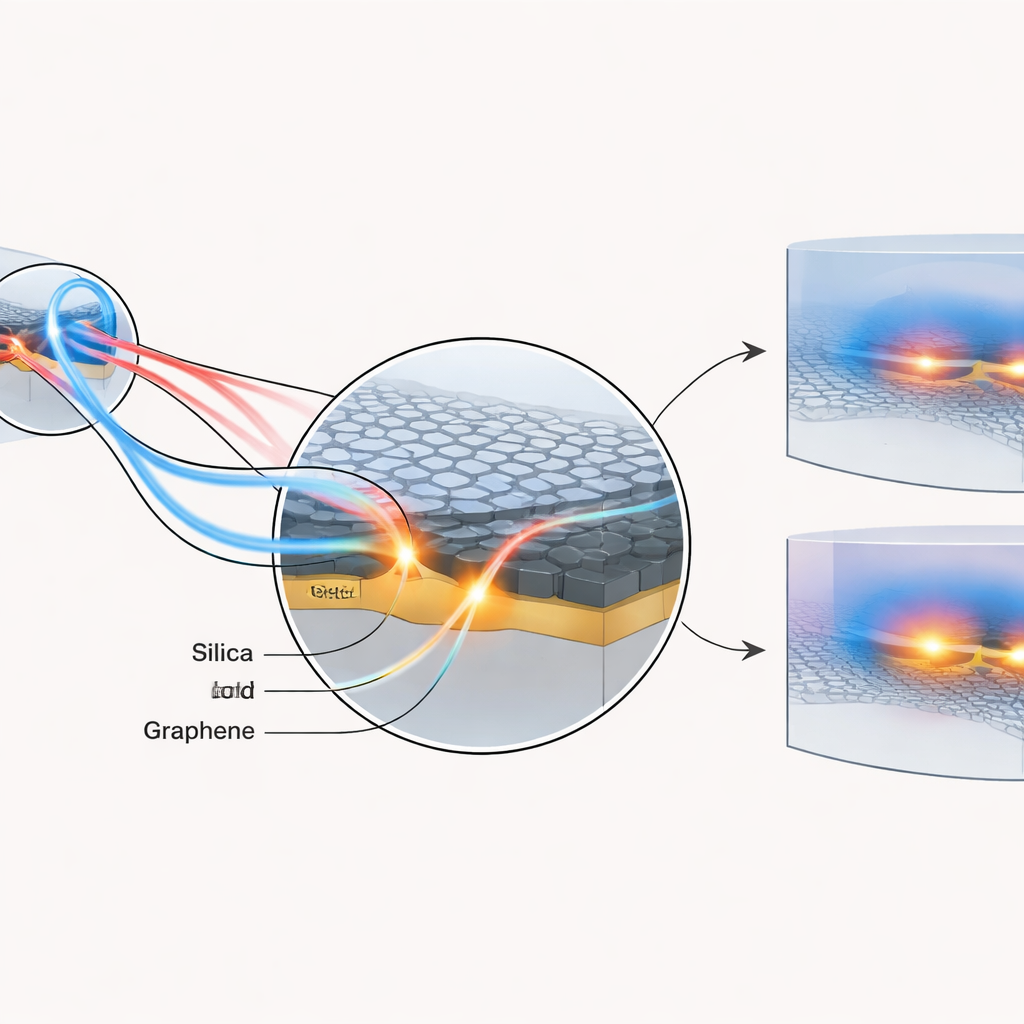

Il principio di funzionamento si basa su un fenomeno chiamato risonanza di plasmoni di superficie, in cui la luce si accoppia ai moti collettivi degli elettroni su una superficie metallica. I ricercatori rivestono la parte esterna della fibra con un anello molto sottile d’oro e poi aggiungono un rivestimento ancora più sottile di grafene, una forma di carbonio spessa un solo atomo. Quando la luce che viaggia nei doppi nuclei raggiunge le condizioni appropriate, l’energia fuoriesce dai nuclei verso queste onde di superficie lungo il confine oro–grafene. L’intensità e la posizione di questa risonanza sono estremamente sensibili a quanto la luce attraversa il liquido circostante, una proprietà legata direttamente alla composizione del liquido.

Come i doppi nuclei e il grafene aumentano la sensibilità

Attraverso dettagliate simulazioni al calcolatore, il team dimostra che i due nuclei all’interno della fibra agiscono insieme per creare “super‑modi” ottici — schemi in cui l’energia è o condivisa tra i nuclei o spinta verso lo strato oro–grafene. Uno di questi schemi concentra più luce sulla superficie sensibile, rendendo la risonanza più netta e più reattiva al campione. Il grafene amplifica ulteriormente questo effetto. La sua forte risposta elettrica rimodella il campo elettrico locale all’interfaccia, attrae più luce nella sottile regione in cui il liquido incontra il metallo e offre una superficie favorevole all’adesione di biomolecole. Insieme, queste caratteristiche fanno sì che variazioni molto piccole nelle proprietà del liquido provochino grandi spostamenti misurabili nella risonanza.

Seguire gli spostamenti di colore per leggere la chimica

La prestazione del sensore si valuta da quanto la lunghezza d’onda di risonanza — il colore a cui la luce viene assorbita più intensamente — si sposta quando cambia il liquido. Per un intervallo di indici di rifrazione tipici di siero, plasma, urine, saliva e sangue diluito (all’incirca da 1,30 a 1,39 sulla scala dell’indice di rifrazione), il dispositivo raggiunge uno spostamento impressionante fino a 30.000 nanometri per unità di variazione. In termini pratici, ciò significa che una minima modifica nel fluido può comunque produrre uno spostamento chiaro nel colore di risonanza, che strumenti ottici di alta qualità possono monitorare. Gli autori ottimizzano anche lo spessore sia dello strato d’oro sia di quello di grafene, individuando una combinazione ottimale che massimizza questo spostamento cromatico mantenendo il segnale nitido e stabile.

Dalle simulazioni alla diagnostica futura

Poiché molte sostanze di rilevanza medica — come glucosio, urea e marcatori tumorali in fase iniziale — alterano leggermente l’indice di rifrazione di un fluido, un sensore così reattivo potrebbe un giorno funzionare come un compatto “laboratorio su fibra”. In linea di principio, un piccolo campione posto sulla superficie rivestita della fibra potrebbe essere analizzato rapidamente, senza bisogno di marcatori fluorescenti o chimica complessa, semplicemente monitorando come si sposta il colore di risonanza. Sebbene il lavoro attuale si basi su simulazioni e debba ancora affrontare sfide pratiche — come la fabbricazione precisa degli strati e la gestione degli effetti di polarizzazione — indica la strada verso strumenti altamente sensibili, veloci e potenzialmente portatili per il rilevamento delle malattie e il monitoraggio sanitario di routine.

Citazione: Maurya, V.C., Trabelsi, Y., Varshney, A.D. et al. Ultra-sensitive graphene–gold hybrid dual core photonic crystal fiber sensor based on surface plasmon resonance for bio-analyte detection. Sci Rep 16, 8478 (2026). https://doi.org/10.1038/s41598-025-33950-3

Parole chiave: biosensore a grafene, fibra fotonica, risonanza di plasmoni di superficie, biosensori ottici, diagnostica biomedica
