Imaging incoerente in una singola esposizione con campo visivo esteso e ingegnerizzato usando aperture di fase codificate

Perché è importante vedere di più in una sola esposizione

Dalle fotocamere degli smartphone ai telescopi, ci troviamo spesso davanti allo stesso compromesso: zoomare per osservare dettagli piccoli riduce la porzione di scena che entra nell’inquadratura. Aumentare le dimensioni dei sensori è costoso e in contrasto con la tendenza a dispositivi più sottili e leggeri. Questa ricerca presenta un modo per “aggirare” quel compromesso, permettendo a una fotocamera di mantenere un’elevata magnificazione mentre estende digitalmente la porzione di scena visibile in una singola esposizione.

Un nuovo modo per allargare l’inquadratura

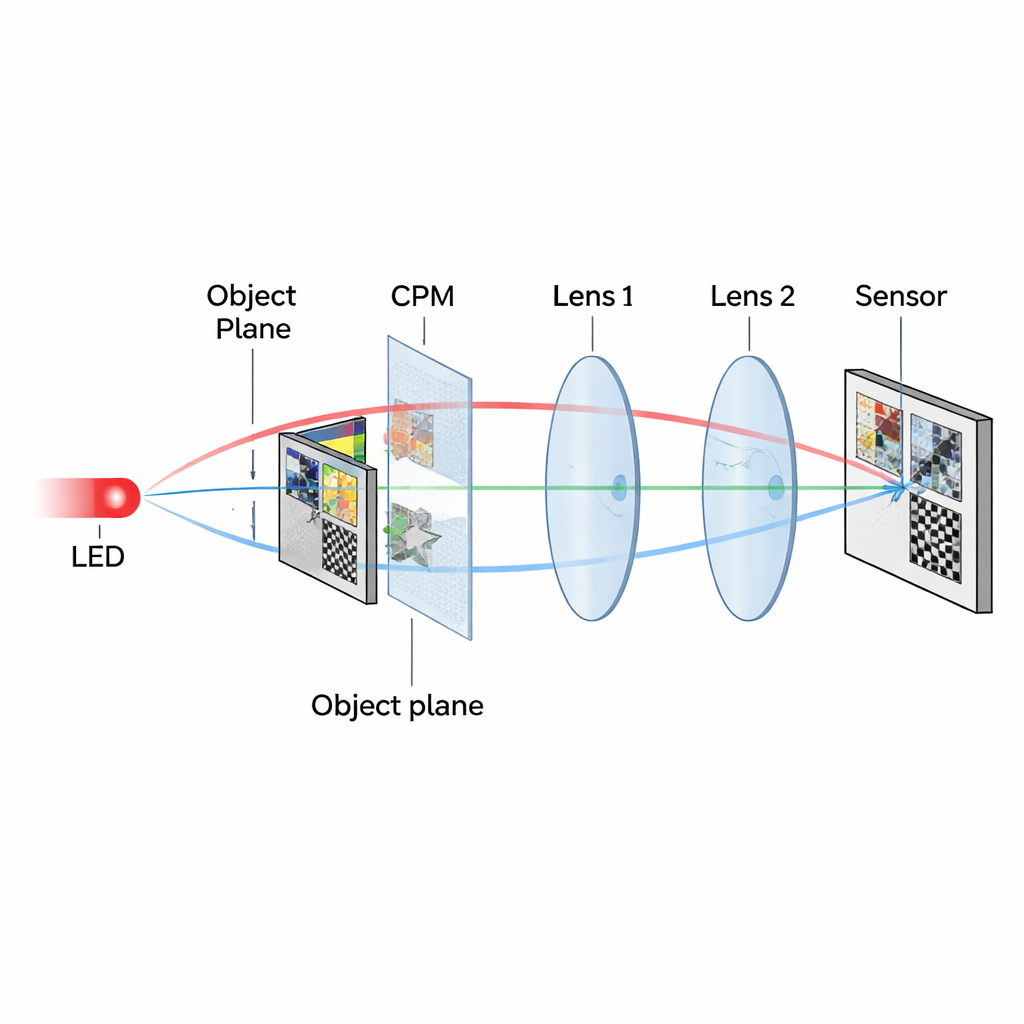

Invece di modificare l’obiettivo o il sensore della fotocamera, gli autori rimodellano il modo in cui la luce viene codificata prima di raggiungere il rivelatore. Inseriscono un elemento speciale simile al vetro, chiamato maschera di fase codificata (CPM), in un sistema di lente ordinario. La CPM non forma un’immagine da sola. Piuttosto, disperde la luce in modo attentamente progettato così che le informazioni provenienti da regioni della scena che normalmente cadrebbero fuori dal sensore vengano reindirizzate nell’area del sensore. In seguito, un computer utilizza questo segnale codificato per ricostruire una vista estesa della scena originale.

Trasformare regioni nascoste in indizi puntiformi

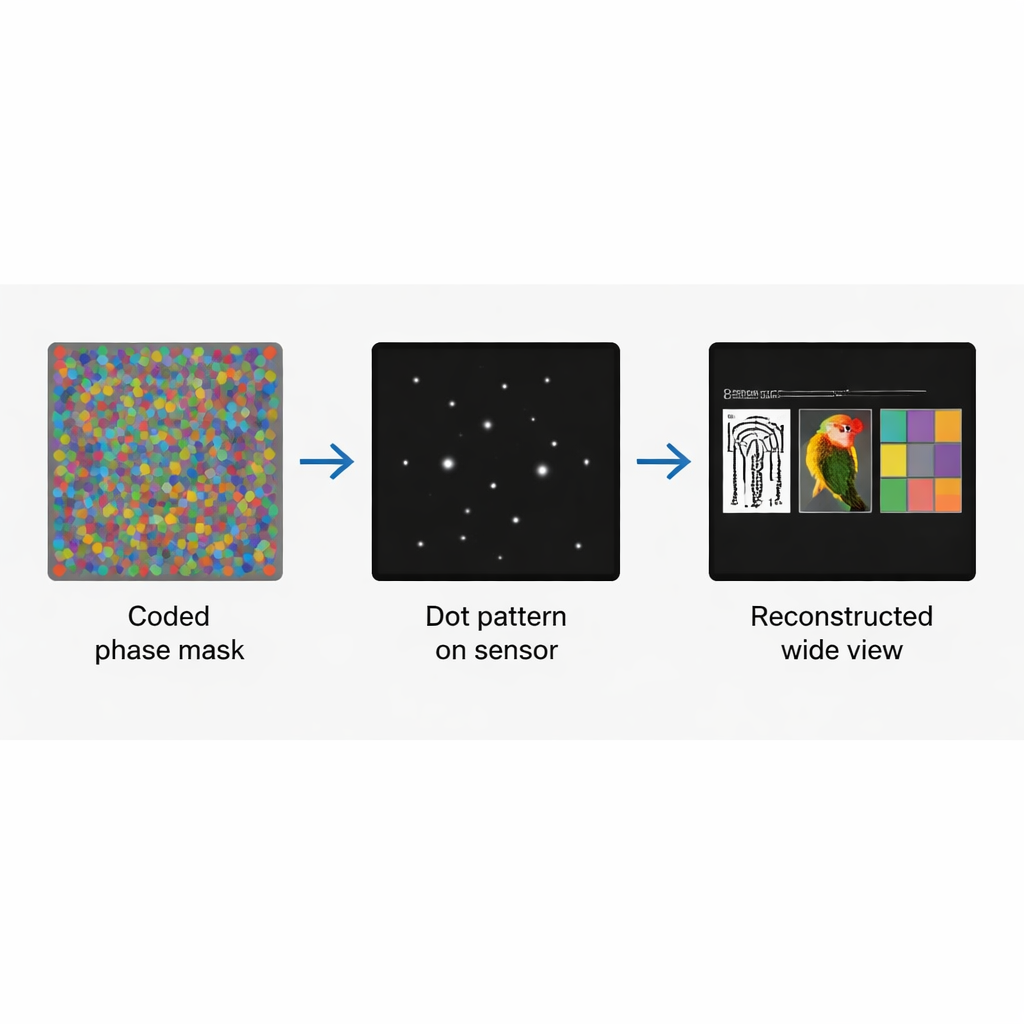

La CPM è costruita come una moltiplexazione di diversi pattern di fase distinti, ciascuno assegnato a una diversa regione del piano dell’oggetto. Quando un minuscolo punto di luce in una regione attraversa il pattern corrispondente, produce una “costellazione” unica di punti luminosi sulla camera—la sua funzione di diffusione puntuale (PSF). Punti provenienti da altre regioni generano costellazioni diverse che si sovrappongono poco tra loro. Crucialmente, anche se una regione si trova al di fuori del campo visivo normale, il suo pattern CPM reindirizza la luce in modo che il caratteristico schema di punti compaia all’interno dell’area del sensore. L’immagine grezza della camera non è dunque una fotografia riconoscibile ma un composito di schemi puntiformi sparsi che codificano l’intera scena estesa.

Decodificare la scena con matematica intelligente

Una volta catturato questo motivo di punti, l’immagine viene recuperata mediante deconvoluzione—un’operazione matematica che inverte lo sfocamento e la miscelazione imposti dall’ottica. Il pattern di risposta registrato dell’oggetto viene digitalmente imbottito e processato insieme all’insieme corrispondente di funzioni di diffusione puntuale, una per ciascuna regione della scena. Spostando e combinando appropriatamente queste funzioni di risposta, l’algoritmo ricostruisce tutte le regioni nelle loro posizioni reali, o anche in un nuovo layout scelto. In questo senso, il campo visivo diventa qualcosa che può essere “ingegnerizzato”: la stessa singola esposizione può essere riassemblata per mostrare diverse permutazioni o disposizioni delle aree originali.

Mettere il metodo alla prova

I ricercatori hanno validato la loro idea sia con simulazioni sia con esperimenti di laboratorio. Hanno usato grafici di test di risoluzione standard come oggetti e una fotocamera il cui sensore era deliberatamente troppo piccolo per vedere tutti gli oggetti contemporaneamente in una configurazione normale. Con la maschera di fase codificata in posizione, hanno registrato una singola esposizione e poi ricostruito immagini che mostravano chiaramente due o tre oggetti separati che altrimenti sarebbero stati in parte o completamente fuori dall’inquadratura. Variando il numero di punti luminosi contenuti in ciascun pattern, hanno ottimizzato la qualità dell’immagine usando misure familiari: rapporto segnale-rumore, similarità strutturale rispetto a un’immagine di riferimento e errore quadratico medio. Hanno individuato conteggi di punti specifici che bilanciavano al meglio nitidezza e rumore di fondo per i loro esperimenti con due e tre oggetti.

Cosa significa per l’imaging di tutti i giorni

Il lavoro offre una via diversa per ottenere campi visivi più ampi rispetto a obiettivi grandangolari ingombranti, array di più fotocamere o metodi che richiedono molte esposizioni e lunghi calcoli. Qui, un singolo elemento ottico compatto più una esposizione e un passaggio digitale relativamente semplice producono una vista estesa mantenendo la magnificazione e la risoluzione originali. Rimangono sfide, principalmente il rumore che nasce quando i pattern di regioni diverse interferiscono nella ricostruzione, ma gli autori delineano strategie—come la multiplexing temporale delle maschere—per ridurlo. Sul lungo periodo, questo approccio potrebbe aiutare fotocamere compatte, microscopi e telescopi leggeri a vedere di più del mondo in una sola esposizione, senza rinunciare ai dettagli fini.

Citazione: Sure, S.D., Desai, J.P. & Rosen, J. Single-shot incoherent imaging with extended and engineered field of view using coded phase apertures. Sci Rep 16, 7620 (2026). https://doi.org/10.1038/s41598-025-33540-3

Parole chiave: campo visivo, imaging computazionale, apertura codificata, deconvoluzione digitale, imaging in singola esposizione
