Crescita in massa di cristalli singoli e proprietà di scintillazione di Y3Ga3Al2O12 co-drogato con Ce e Mg per l’imaging avanzato a raggi X

Immagini mediche più nitide grazie a cristalli più intelligenti

Gli esami radiografici e tomografici moderni sono strumenti potenti, ma rendere le immagini più nitide mantenendo bassi i dosaggi di radiazione è una sfida continua. Questo studio presenta un nuovo tipo di cristallo che si illumina quando colpito da raggi X e gamma, progettato specificamente per la generazione successiva di scanner medici chiamati CT a conteggio di fotoni. Crescendo con cura cristalli grandi e di alta qualità, con miglioramenti in velocità e stabilità, i ricercatori mirano ad aiutare i medici a vedere dettagli più fini all’interno del corpo con immagini più pulite e scansioni più sicure.

Perché i rivelatori attuali necessitano di un aggiornamento

La maggior parte degli scanner CT attuali impiega rivelatori che sommano tutta l’energia dei raggi X in arrivo, il che limita la capacità di distinguere diversi tessuti o materiali. Il CT a conteggio di fotoni funziona in modo diverso: conta i singoli fotoni X e misura la loro energia, promettendo contrasto più nitido, separazione di materiali (come calcio rispetto a iodio) e dose paziente ridotta. Per ottenere questo, il materiale del rivelatore deve soddisfare contemporaneamente diversi requisiti severi: deve produrre molta luce per ogni fotone, rispondere molto rapidamente, non lasciare un bagliore residuo tra impulsi e evitare certi “impronte” atomiche (K‑edge) nell’intervallo di energia usato in medicina, che possono distorcere lo spettro. I cristalli commerciali esistenti come GAGG:Ce si comportano bene ma soffrono del K‑edge del gadolinio nell’intervallo dei raggi X medici e di segnali luminosi lenti e persistenti che limitano le prestazioni.

Costruire un cristallo che si illumina meglio

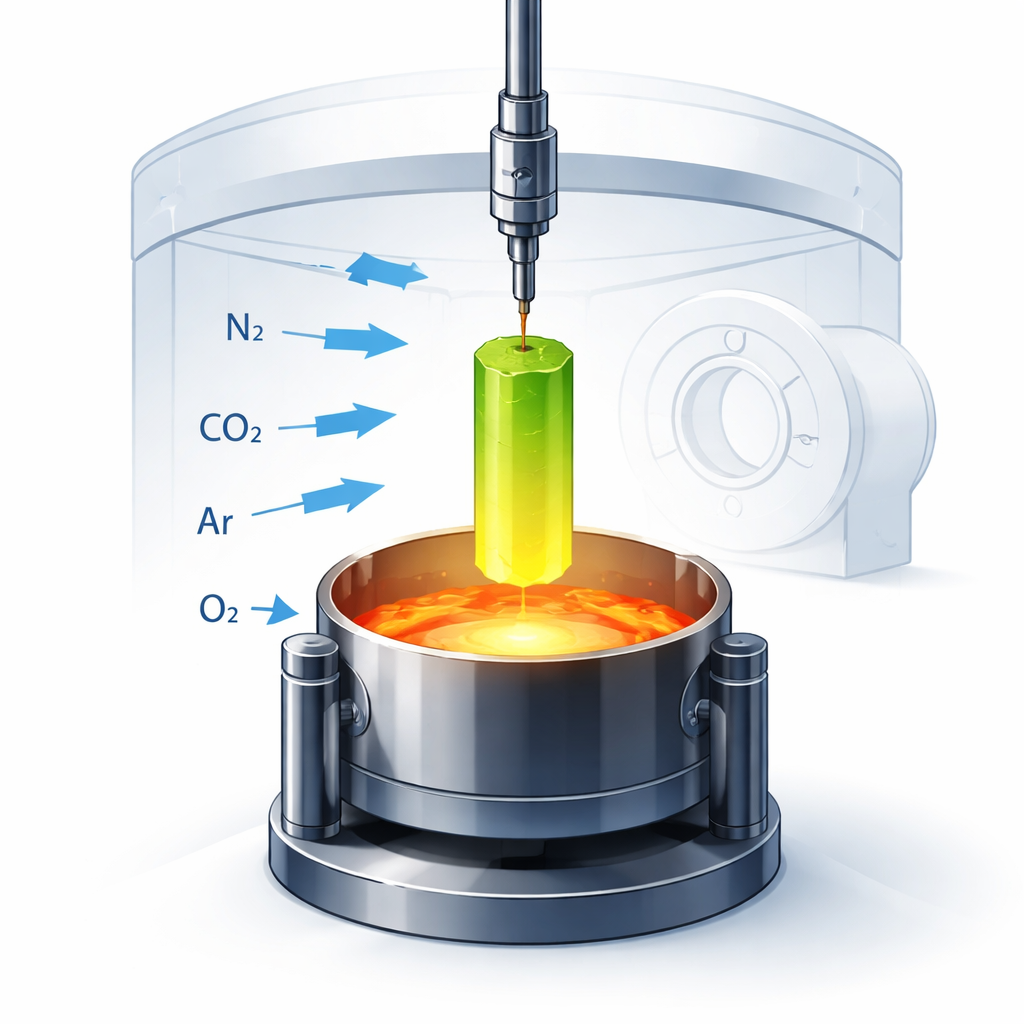

Il team si è concentrato su un materiale correlato chiamato YAGG:Ce,Mg, un granato a base di ittrio drogato con piccole quantità di cerio e magnesio. Il bordo di assorbimento chiave dell’ittrio si trova al di sotto della finestra dei raggi X medicali, evitando gli artefatti spettrali che affliggono i cristalli a base di gadolinio. Tuttavia, trasformare questo materiale in cristalli grandi e uniformi adatti ai rivelatori reali è una sfida. Hanno usato la tecnica di Czochralski, in cui un cristallo seme viene estratto lentamente da una miscela fusa a elevata temperatura. Alle temperature molto alte richieste, l’ossido di gallio tende a evaporare e può danneggiare il crogiolo di iridio, mentre miscelazioni non uniformi nel bagno fuso possono causare distribuzioni irregolari degli elementi droganti. Ottimizzando attentamente l’atmosfera gassosa intorno al bagno—passando da una miscela azoto–anidride carbonica a argon con una piccola e controllata quantità di ossigeno—i ricercatori sono riusciti a sopprimere la perdita di gallio e i danni al crogiolo, e a far crescere con successo un cristallo di circa 1 pollice di diametro e 8 cm di lunghezza.

Mantenere il cristallo perfetto da un capo all’altro

Per verificare se la composizione del cristallo fosse uniforme, il team lo ha tagliato in pezzi lungo la sua lunghezza e ha misurato come si distribuivano i diversi elementi. Utilizzando microanalisi con sonda elettronica e tecniche di emissione al plasma, hanno rilevato che gli atomi chiave—ittrio, gallio, alluminio, cerio e magnesio—erano distribuiti in modo notevolmente uniforme, con solo piccole perturbazioni quando le condizioni di estrazione sono variate brevemente. Hanno calcolato i “coefficienti di segregazione”, numeri che descrivono quanto facilmente ogni elemento entra nel cristallo solido rispetto al bagno fuso. Alluminio e ittrio sono risultati leggermente favoriti, mentre gallio, cerio e magnesio lo sono stati meno. Interessante è che il magnesio è entrato nel cristallo YAGG molto più facilmente rispetto ai materiali a base di gadolinio studiati in precedenza, una differenza che gli autori hanno ricondotto alle dimensioni relative degli ioni. Questo comportamento favorevole ha aiutato a mantenere un drogaggio consistente e, di conseguenza, prestazioni di scintillazione costanti lungo l’intero cristallo.

Veloce, luminoso e con quasi nessun bagliore residuo

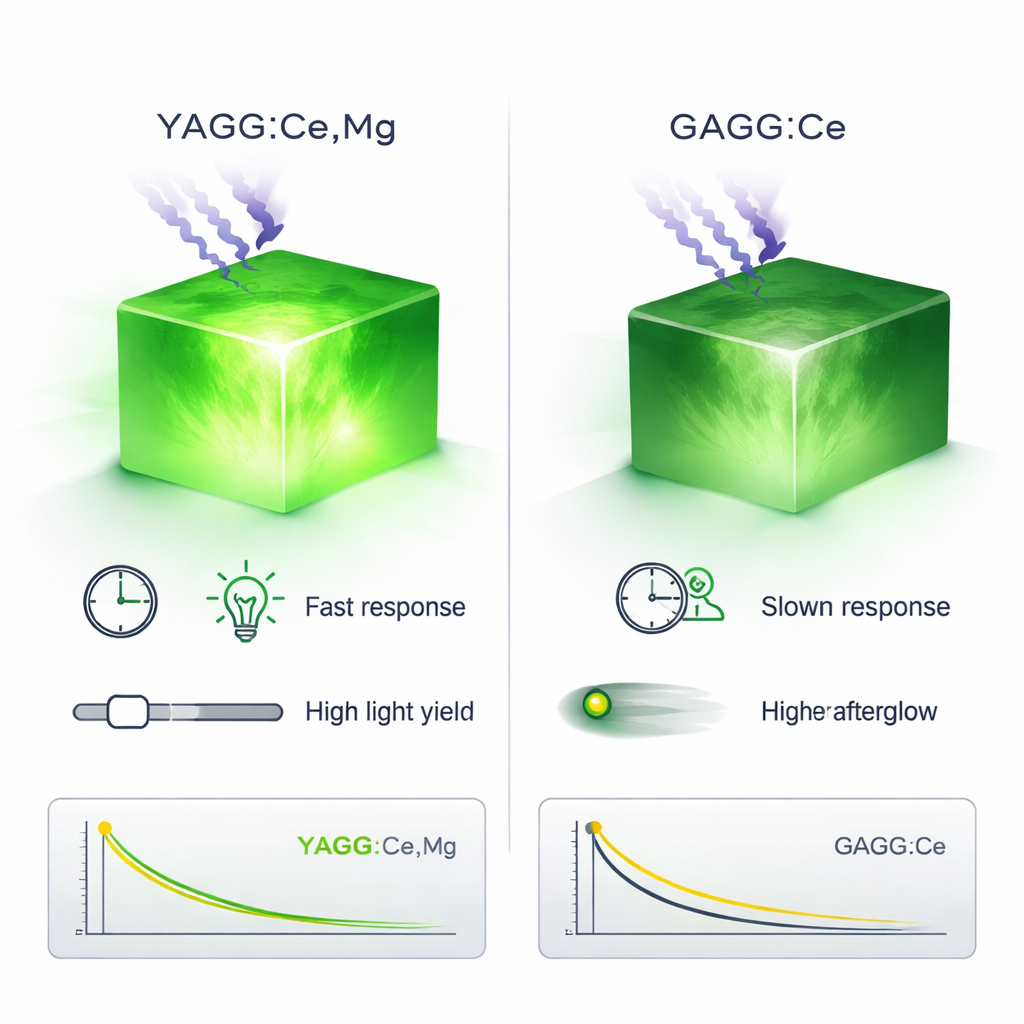

La prova definitiva è stata valutare quanto bene il nuovo cristallo si comporta come scintillatore—cioè quanto efficientemente e rapidamente converte la radiazione in luce. Sottoposto a raggi gamma da una sorgente cesio‑137, YAGG:Ce,Mg ha prodotto circa 46.700 fotoni per milione di elettronvolt, sostanzialmente in linea con uno standard commerciale GAGG:Ce di alta qualità. L’emissione luminosa lungo il cristallo è rimasta entro circa l’8,5% di questo valore, mostrando una buona uniformità. La risoluzione energetica, una misura di quanto bene il rivelatore può distinguere energie dei fotoni diverse, è variata dall’8,5% all’11,4% a 662 keV. Più sorprendente, la luce si è spenta molto rapidamente: le componenti principali di decadimento erano intorno ai 50 nanosecondi, più veloci rispetto a GAGG:Ce. Il co‑drogaggio con magnesio ha aiutato a stabilizzare il cerio in uno stato di carica misto e a ridurre il trapping dei portatori di carica, riducendo così il lento segnale di “afterglow” a livelli molto inferiori rispetto ai cristalli commerciali di confronto. Misure spettrali hanno anche mostrato che emissioni ultraviolette indesiderate, osservate in alcuni materiali correlati, erano assenti, indicando un trasferimento di energia più pulito e diretto verso i centri di emissione del cerio.

Cosa significa questo per il futuro dell’imaging a raggi X

In termini pratici, i ricercatori hanno dimostrato che è possibile far crescere cristalli YAGG:Ce,Mg grandi e di alta qualità che sono luminosi, veloci e molto “silenziosi” dopo ogni impulso di raggi X, senza gli svantaggi spettrali del gadolinio. Questa combinazione è proprio ciò di cui i rivelatori per CT a conteggio di fotoni hanno bisogno per fornire immagini più nitide e informazioni energetiche più precise con dosi clinicamente ragionevoli. Oltre a migliorare la qualità dell’immagine, le condizioni di crescita ottimizzate riducono anche il danneggiamento dei costosi crogioli di iridio, un aspetto importante per contenere i costi di produzione. Gli autori suggeriscono che un ulteriore affinamento dei livelli di cerio e magnesio, la scalatura a diametri maggiori e persino il passaggio a metodi di crescita privi di crogiolo potrebbero spingere ancora oltre prestazioni e producibilità, aprendo la strada a sistemi di imaging medici e industriali di nuova generazione basati su questa piattaforma cristallina.

Citazione: Suezumi, H., Kamada, K., Gushchina, L. et al. Bulk single crystal growth and scintillation properties of Ce and Mg co-doped Y3Ga3Al2O12 for advanced X-ray imaging. Sci Rep 16, 6780 (2026). https://doi.org/10.1038/s41598-025-31659-x

Parole chiave: CT a conteggio di fotoni, cristalli scintillatori, YAGG Ce Mg, imaging a raggi X, crescita Czochralski
