Un agitatore a metasuperficie elettricamente riconfigurabile a 1 bit (ERMS) per camere riverberanti migliorate

Stanze più intelligenti per testare l’elettronica wireless

Prima che un nuovo smartphone, un router Wi‑Fi o un radar per auto arrivi sul mercato, gli ingegneri lo testano in stanze metalliche speciali che riproducono il complesso intreccio di onde radio del mondo reale. Questo articolo presenta un nuovo modo di “mescolare” quelle onde all’interno di tali stanze usando una sottile parete controllata elettronicamente invece di pesanti palette metalliche rotanti. Il risultato sono test più accurati a frequenze inferiori, in un volume utile maggiore, con una configurazione più semplice e flessibile—qualcosa che interessa chiunque faccia affidamento sui dispositivi wireless, anche se non vede mai queste camere di prova nascoste.

Perché queste stanze metalliche sono importanti

Le stanze in questione si chiamano camere riverberanti. Sono scatole metalliche sigillate dove le onde radio rimbalzano molte volte, creando un ambiente ricco di echi. Per rendere significative le misure, tre aspetti devono essere corretti: le onde devono essere distribuite in modo uniforme nello spazio (buona uniformità del campo), la stanza deve funzionare a frequenze il più basse possibile (frequenza di avvio bassa) e dev’essere disponibile un ampio spazio utile interno dove posizionare i dispositivi (grande volume operativo). Le camere tradizionali si affidano a grandi “agitatori” meccanici—palette o pannelli metallici che ruotano e rimodellano i pattern d’onda—per raggiungere questi obiettivi. Ma quegli agitatori occupano spazio, limitano la frequenza minima utilizzabile e aumentano costi e complessità.

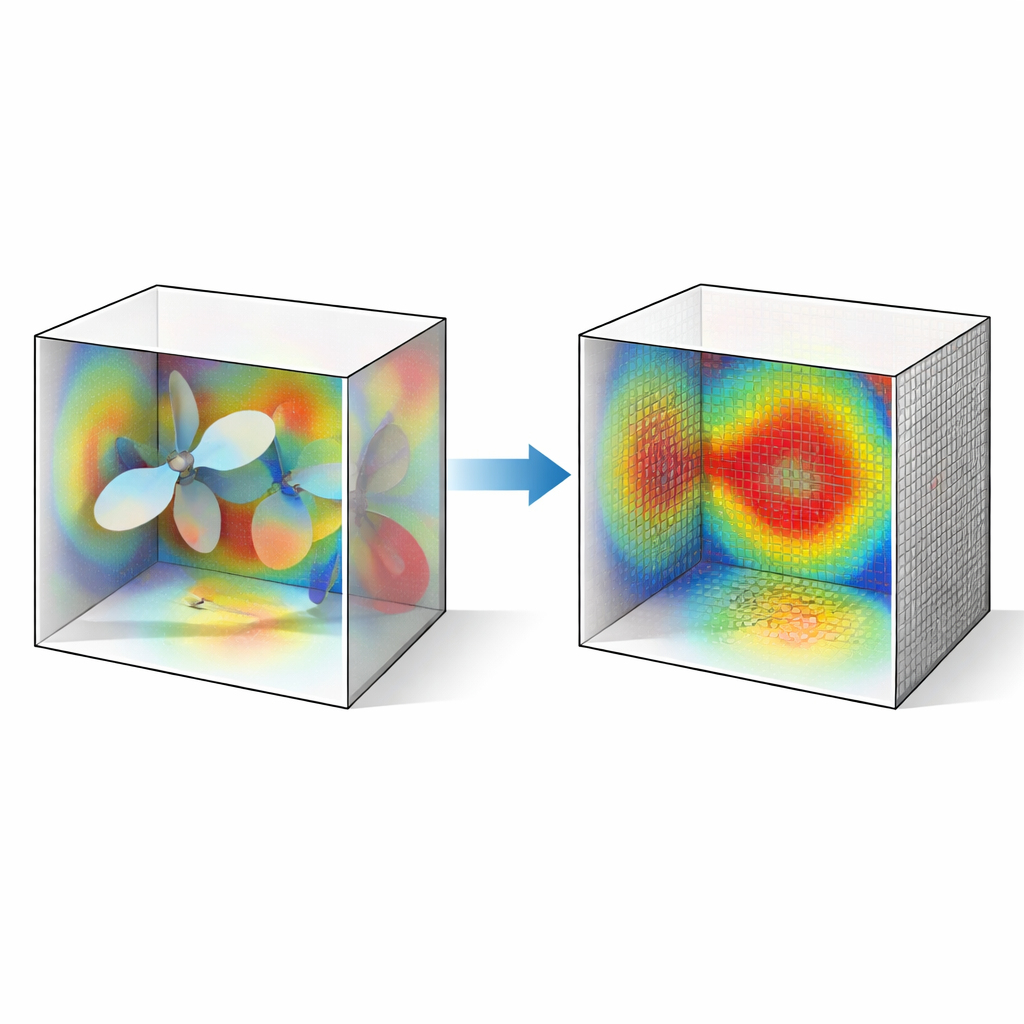

Una parete elettronica sottile al posto di palette pesanti

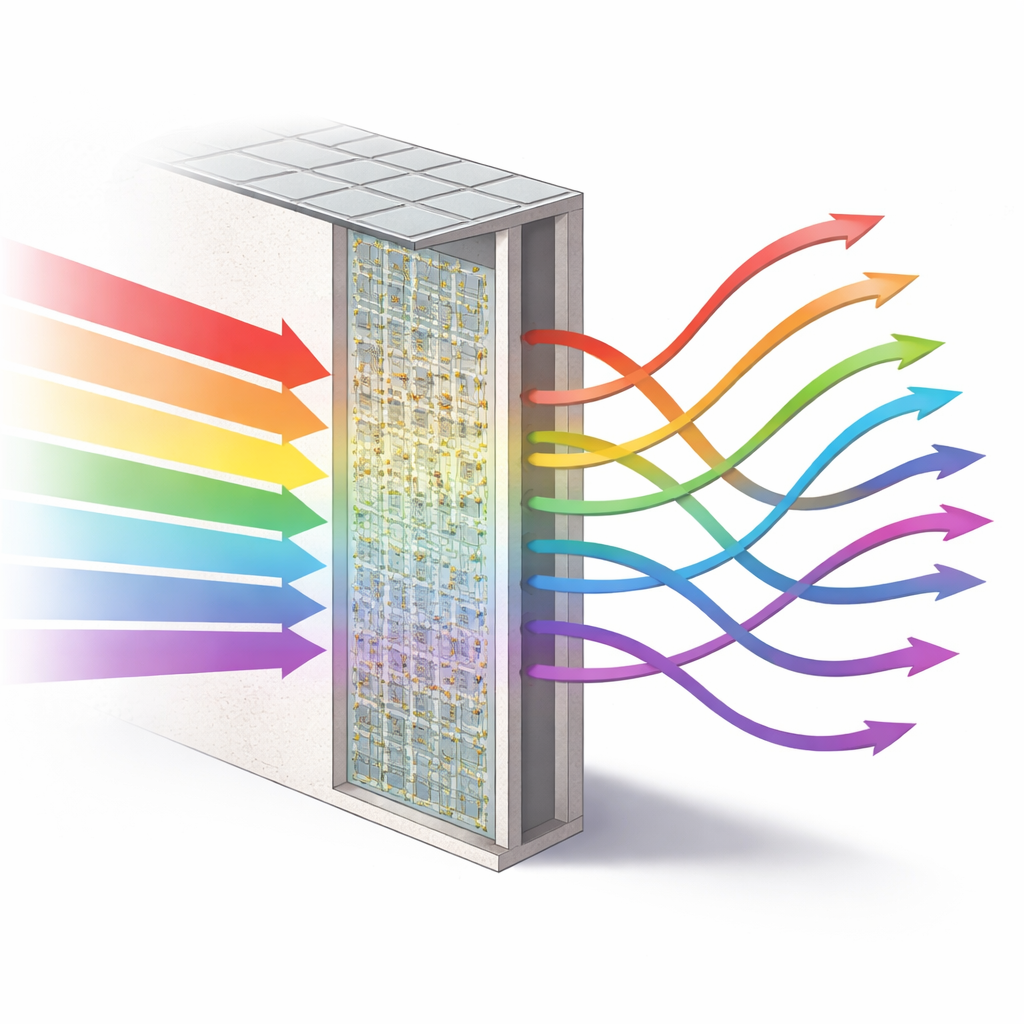

Gli autori propongono di sostituire le palette in movimento con una parete elettronica piatta chiamata agitatore a metasuperficie elettricamente riconfigurabile. Esteticamente somiglia a una griglia di piastrelle metalliche montate su una parete della camera. Nascosti all’interno di ciascuna piastrella ci sono piccoli componenti detti diodi varactor, che possono modificare il modo in cui la piastrella riflette le onde radio quando viene applicata una tensione di controllo. Raggruppando le piastrelle in due tipi che riflettono le onde con fasi diverse—cambiando sostanzialmente il “timing” delle increspature riflesse—il sistema può generare rapidamente molti pattern d’onda distinti senza alcun movimento meccanico. Nel prototipo, 88 piastrelle sono disposte su un pannello di circa 1,2 × 1,65 metri, e uno schema di controllo semplice on/off, o a “1 bit”, è sufficiente per mescolare i pattern.

Come la somma di molti pattern d’onda liscia il campo

L’idea fisica chiave è sorprendentemente intuitiva: se si sommano ripetutamente molti pattern d’onda i cui picchi e avvallamenti sono sfasati casualmente l’uno rispetto all’altro, il risultato complessivo diventa più omogeneo e regolare. Gli autori dimostrano, sia con semplici simulazioni sia con test completi in camera, che all’aumentare del numero di pattern indipendenti generati, la variazione dell’intensità del campo misurata punto per punto diminuisce. La loro parete a metasuperficie realizza questo assegnando casualmente i due stati di riflessione alle piastrelle a ogni passo di stirring, generando un ampio insieme di pattern d’increspature distinti all’interno della stanza. È cruciale che ciò avvenga mantenendo l’ampiezza dei campi sufficientemente alta per test realistici—un aspetto che può essere difficile con progetti più vecchi che perdono energia a certe frequenze di risonanza.

Guadagni misurati in spazio e frequenza

Per valutare le prestazioni della nuova parete, il team l’ha installata in una camera riverberante di dimensioni standard e l’ha confrontata direttamente con i consueti agitatori metallici rotanti e i diffusori. Hanno misurato il campo radio in otto punti attorno a un volume di prova centrale attraverso molti passi di stirring e su frequenze da 300 a 930 megahertz. Con l’hardware convenzionale, la frequenza più bassa alla quale la camera soddisfaceva lo standard internazionale di uniformità era circa 420 megahertz. Con soltanto la sottile parete a metasuperficie e senza palette in movimento, quella soglia è scesa a circa 325 megahertz—un’estensione verso il basso significativa in frequenza. Allo stesso tempo, il volume di spazio in cui i campi restavano sufficientemente uniformi è quasi triplicato, passando da 0,68 metri cubi a 1,94 metri cubi, consentendo di alloggiare dispositivi sotto test più grandi o multipli.

Cosa significa per i futuri test wireless

In termini semplici, lo studio mostra che una parete intelligente e regolabile elettronicamente può svolgere il lavoro di ingombranti palette metalliche in movimento, e farlo meglio. Il nuovo agitatore rende più utilizzabile la camera e estende la sua gamma operativa verso frequenze più basse, semplificando al contempo il progetto meccanico. Poiché l’approccio a metasuperficie è sottile, modulare e controllabile con elettronica semplice, può essere esteso a frequenze più alte aggiungendo piastrelle più piccole sintonizzate per bande diverse. Per l’industria e i laboratori di ricerca, questo promette strutture di prova più flessibili, compatte ed economiche, in grado di tenere il passo con la crescente varietà di dispositivi wireless di cui ci fidiamo ogni giorno.

Citazione: Kim, Y., Kim, S., Park, S. et al. A 1-bit electrically reconfigurable metasurface stirrer (ERMS) for improved reverberation chambers. Sci Rep 16, 9584 (2026). https://doi.org/10.1038/s41598-025-29555-5

Parole chiave: camera riverberante, metasuperficie, agitatore elettrico, test elettromagnetici, dispositivi wireless
