Un dataset di oscillogrammi reali dalle reti elettriche

Perché i piccoli sussulti elettrici contano

Ogni secondo, vaste reti elettriche mantengono silenziosamente le nostre luci accese, gli ospedali operativi e i centri dati in funzione. Nelle sottostazioni, dispositivi di protezione ascoltano costantemente il battito della rete—segnali di tensione e corrente che rivelano se tutto è sano o sul punto di guastarsi. Questo articolo descrive un nuovo, pubblico archivio di questi “battiti”, un dataset di oscillogrammi reali che catturano il comportamento dei sistemi elettrici durante il funzionamento normale, lievi disturbi e guasti seri. È pensato per aiutare ingegneri e sistemi di intelligenza artificiale a rendere l'approvvigionamento elettrico più affidabile e resiliente.

Ascoltare la rete

Le sottostazioni moderne sono piene di terminali di protezione e automazione dei relè, dispositivi che osservano la rete e azionano istantaneamente gli interruttori quando qualcosa va storto. Con l'aumentare della complessità dei sistemi elettrici—con domanda variabile, fonti rinnovabili ed elettronica sensibile—questi relè devono distinguere in frazioni di secondo le fluttuazioni innocue dai guasti pericolosi. Lo fanno registrando oscillogrammi: serie temporali dettagliate di tensioni e correnti campionate migliaia di volte al secondo. Fino ad oggi, gran parte della ricerca e molte soluzioni di protezione basate su IA si sono basate su segnali sintetici generati al computer, che non possono riprodurre appieno la complessità delle reti reali, come errori dei sensori, carichi imprevedibili o disturbi indotti da fulmini.

Una grande libreria di segnali reali

Gli autori hanno raccolto un dataset di 50.765 oscillogrammi provenienti da sottostazioni industriali, per lo più in reti di media tensione tra 0,4 e 35 kilovolt. Queste registrazioni derivano dall'avviamento di apparecchiature durante le operazioni ordinarie e dalle indagini su eventi reali in rete. Tutti i file sono archiviati nel formato standard COMTRADE, ampiamente usato nell'industria elettrica, e sono forniti anche come file CSV preprocessati per l'analisi dei dati e il machine learning. Per tutelare la privacy e le informazioni commerciali, il team ha rimosso i nomi degli impianti e dei produttori, le date di registrazione e i nomi originali dei file, e ha standardizzato il modo in cui i segnali sono etichettati in modo che gli utenti visualizzino un insieme coerente di canali di tensione e corrente indipendentemente dalla marca del dispositivo o dalla disposizione della sottostazione.

Comprendere i segnali

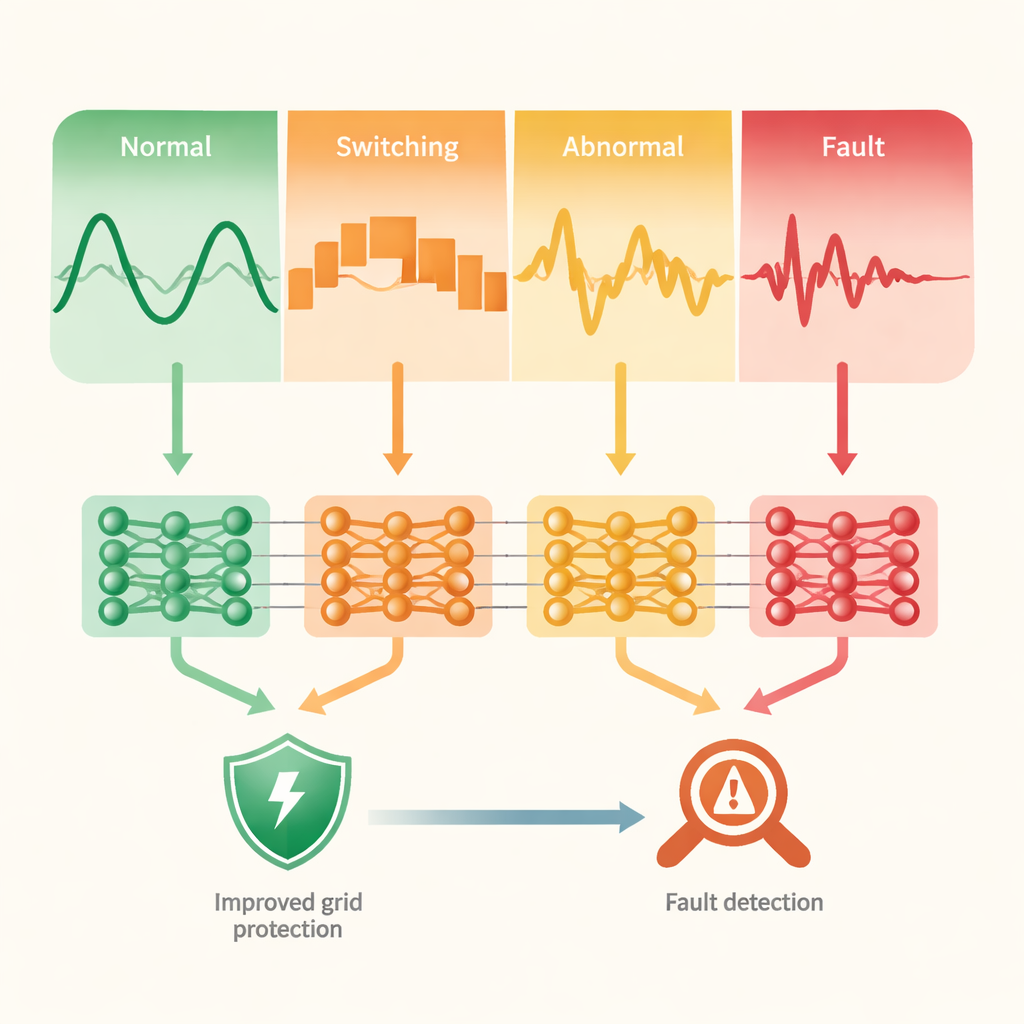

Un sottoinsieme attentamente selezionato di 480 oscillogrammi ha ricevuto annotazioni dettagliate effettuate da esseri umani. Esperti hanno esaminato i segnali analogici e diviso ogni istante temporale in quattro gruppi intuitivi: funzionamento normale o puro rumore, operazioni di manovra di routine come l'apertura di interruttori o l'avviamento di motori, eventi anomali che deviano dalle norme ma non richiedono arresti immediati, ed eventi di guasto gravi che dovrebbero attivare i dispositivi di protezione. Questa etichettatura dettagliata consente ai ricercatori di addestrare e testare algoritmi che non solo rilevano che “è successo qualcosa”, ma riconoscono anche che tipo di evento si è verificato. Il team ha inoltre filtrato la raccolta più ampia per identificare oltre 20.000 oscillogrammi che contengono disturbi chiari, offrendo un punto di partenza mirato a chi è interessato ai comportamenti anomali.

Dalle onde grezze a una protezione più intelligente

Per verificare la qualità delle etichette, gli autori hanno addestrato diversi tipi di reti neurali sul sottoinsieme annotato. Prima hanno usato un autoencoder—un modello di IA che comprime i segnali in una descrizione interna compatta e poi li ricostruisce—per apprendere caratteristiche direttamente dalle forme d'onda. Quando queste descrizioni compresse sono state visualizzate, le quattro categorie di eventi hanno formato cluster nettamente separati, dimostrando che le etichette degli esperti catturavano differenze reali nei segnali. Classificatori standard come reti convoluzionali e ricorrenti sono poi stati in grado di riconoscere i quattro tipi di evento con buona accuratezza, specialmente per eventi anomali e di guasto. Questo dimostra che il dataset è ben adatto per sviluppare e valutare metodi di machine learning per il monitoraggio della rete.

Costruire una base per l'intelligenza futura della rete

Per i non specialisti, il punto principale è che questo dataset offre un laboratorio realistico per migliorare come proteggiamo e controlliamo le reti elettriche. Poiché include dati etichettati e non etichettati, e perché gli strumenti di elaborazione sono rilasciati in modo aperto, i ricercatori possono esplorare tutto, dal rilevamento base di anomalie a schemi di protezione adattiva avanzati che si adattano alle condizioni variabili della rete. Col tempo, modelli addestrati e convalidati su questi oscillogrammi reali potrebbero aiutare le utility a rilevare i problemi prima, ridurre i blackout e integrare in sicurezza più generazione rinnovabile—rendendo l'infrastruttura invisibile che sostiene la vita quotidiana più robusta e intelligente.

Citazione: Evdakov, A., Filatova, G., Yablokov, A. et al. A dataset of real-world oscillograms from electrical power grids. Sci Data 13, 262 (2026). https://doi.org/10.1038/s41597-026-06587-8

Parole chiave: affidabilità della rete elettrica, rilevamento guasti, dataset di oscillogrammi, protezione di relè, machine learning nell'energia
