Immaginare il potenziale sub-moiré usando un transistor single‑electron atomico

Scrutare il paesaggio invisibile degli elettroni

Ogni dispositivo elettronico, dagli smartphone ai computer quantistici, dipende da come gli elettroni si muovono nei materiali. Eppure i minuscoli “paesaggi” di potenziale elettrico che guidano quegli elettroni sono rimasti per lo più invisibili. Questa ricerca mostra, per la prima volta, un’immagine diretta di un tale paesaggio in un materiale progettato composto da cristalli spessi un atomo sovrapposti. Facendolo, mette in luce sorprese che sfidano la teoria corrente e apre una nuova strada per visualizzare alcuni degli stati elettronici più strani mai osservati.

Pattern progettati in materiali spessi un atomo

Quando due cristalli ultrasottili, come il grafene e il nitruro esagonale di boro (hBN), sono sovrapposti con un leggero angolo di torsione o disallineamento, creano un pattern periodico più ampio chiamato reticolo moiré. Questo schema funziona come un cristallo artificiale per gli elettroni, dando luogo a comportamenti nuovi come magnetismi insoliti e versioni esotiche dell’effetto Hall quantistico. Nel sistema grafene/hBN, questo pattern ingegnerizzato è stato centrale per molte scoperte nel cosiddetto campo della “twistronics”. Ma fino ad ora gli scienziati potevano solo dedurre indirettamente il paesaggio di potenziale elettrico sottostante, tramite misure di trasporto o ottiche. La forma reale e l’intensità del potenziale moiré—le colline e le valli che gli elettroni percepiscono—non erano mai state viste direttamente.

Un singolo atomo come un metro ultrasensibile

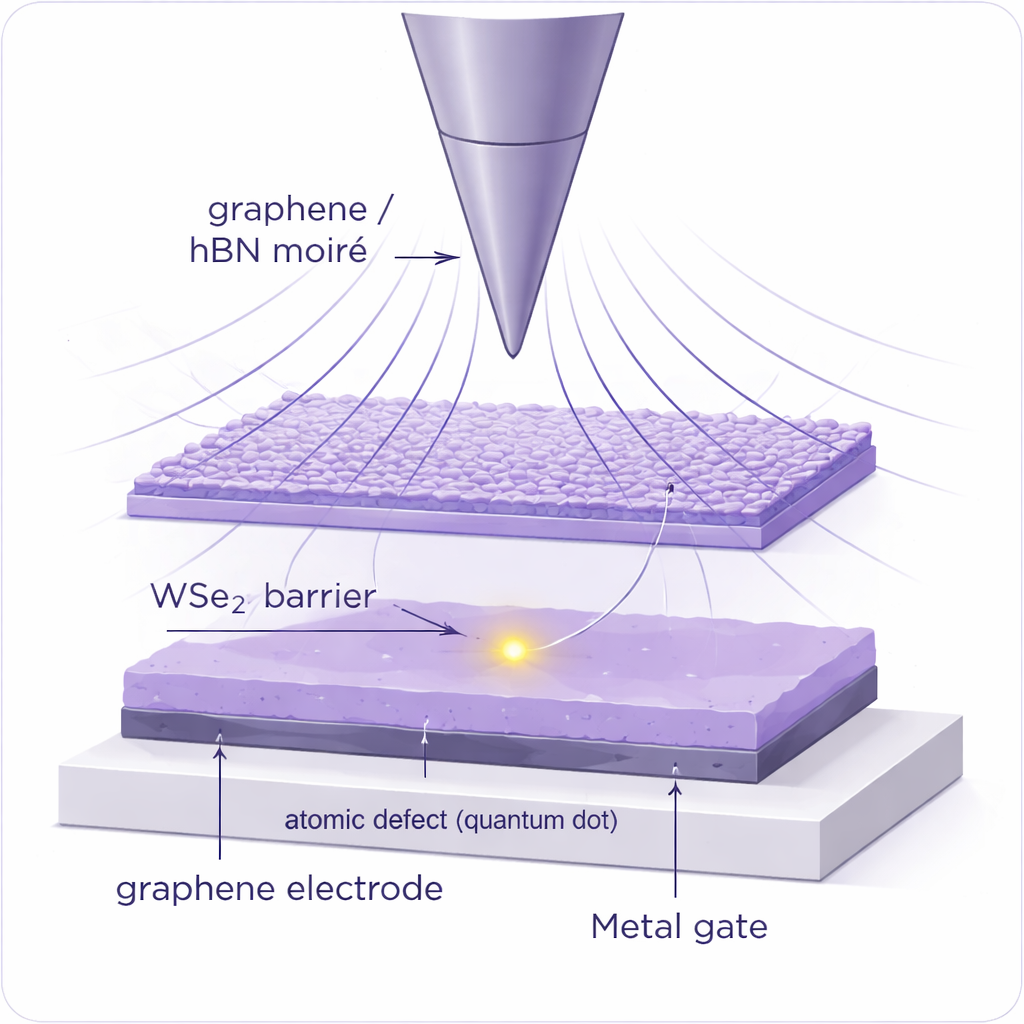

Gli autori introducono un “transistor single‑electron atomico” (atomic SET), un nuovo tipo di sonda a scansione che usa un singolo difetto atomico come rivelatore ultra‑sensibile del potenziale elettrico locale. Il difetto si trova all’interno di un sottile strato di semiconduttore (WSe₂) e si comporta come un punto quantico: permette il tunneling di elettroni uno per volta, e l’energia a cui ciò avviene si sposta in risposta a minime variazioni del potenziale circostante. Invece di spostare il difetto sul campione, il gruppo inverte la geometria usuale. Montano il materiale di interesse—grafene allineato con hBN—sulla punta di un microscopio quantistico rotante e lo fanno scorrere sopra il difetto fisso. Quando il pattern moiré passa sopra il difetto, ne modula sottilmente il funzionamento del punto quantico e, tracciando lo spostamento del picco di conduttanza, i ricercatori mappano il potenziale elettrostatico locale con precisione nanometrica.

Immaginare il paesaggio moiré nello spazio reale

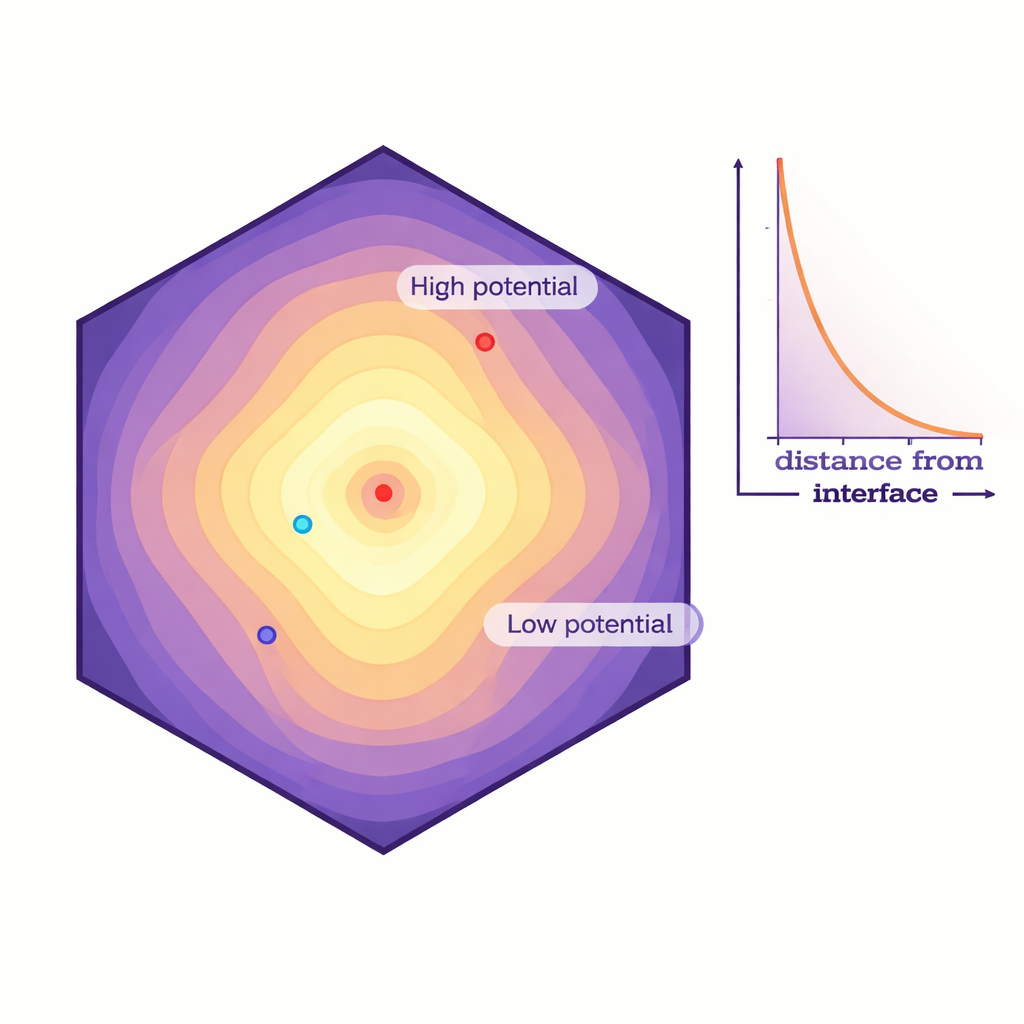

Usando questo atomic SET, il gruppo ottiene mappe bidimensionali e tridimensionali del potenziale in una singola cella moiré. Riscontrano che anche quando non sono aggiunti praticamente elettroni extra al grafene (densità di portatori nulla), il potenziale varia fortemente—di circa 60 millivolt da valle a picco. Questa è una scala energetica significativa per gli elettroni in un tale sistema. Il pattern mostra una simmetria rotazionale quasi a sei bracci, con un massimo centrale e due minimi quasi equivalenti separati di 60 gradi, riflettendo le configurazioni di impilamento ripetute degli atomi di carbonio sopra quelli di boro e azoto in hBN. Sorprendentemente, l’ampiezza complessiva del potenziale cambia solo debolmente—di circa il 10 percento—quando si varia il riempimento elettronico del reticolo moiré, il che significa che il paesaggio è in gran parte determinato dalla struttura atomica stessa più che dal numero di elettroni presenti.

Teoria messa alla prova, e insufficiente

I ricercatori confrontano quindi le loro misure con modelli teorici dettagliati dell’interfaccia grafene/hBN. Questi modelli includono contributi dovuti all’impilamento dei due strati, a come il foglio di grafene si deforma e rilassa, e a come gli elettroni si riorganizzano per schermare i campi elettrici. I vari ingredienti singolarmente favoriscono una simmetria a tre bracci, ma quando combinati annullano quasi certe asimmetrie, producendo naturalmente un pattern vicino a quello a sei bracci osservato nell’esperimento. Tuttavia la teoria predice un potenziale che è solo circa la metà di quello misurato sperimentalmente. Assumere semplicemente una maggiore deformazione nel materiale non risolve questa discrepanza senza compromettere la simmetria osservata. Questa divergenza suggerisce che anche in questo sistema moiré “da manuale” effetti fisici importanti mancano ancora nei modelli attuali.

Perché conta per i materiali quantistici futuri

Oltre a risolvere una sfida sperimentale di lunga data, il metodo dell’atomic SET fornisce una nuova finestra potente sui materiali quantistici. Raggiunge circa 1 nanometro di risoluzione spaziale ed è sensibile a variazioni di potenziale corrispondenti a solo pochi milionesimi della carica di un elettrone a quella distanza. Le misure mostrano anche che il potenziale moiré decade rapidamente con la distanza dall’interfaccia, ma rimane abbastanza forte da influenzare pile di grafene anche relativamente spesse. Complessivamente, queste capacità permetteranno agli scienziati di visualizzare direttamente l’ordine di carica, sottili rotture di simmetria e eccitazioni frazionalizzate in una vasta varietà di sistemi quantistici progettati, dai cristalli di Wigner agli stati topologici, invece di dedurli indirettamente.

Citazione: Klein, D.R., Zondiner, U., Keren, A. et al. Imaging the sub-moiré potential using an atomic single electron transistor. Nature 650, 875–881 (2026). https://doi.org/10.1038/s41586-025-10085-z

Parole chiave: materiali moiré, grafene, sonda a scansione, sensore a punto quantico, potenziale elettrostatico
