Simulazione quantistica analogica su larga scala usando matrici di punti atomici

Costruire minuscoli laboratori quantistici nel silicio

Molti dei comportamenti più strani e utili nei materiali moderni — come la superconduttività ad alta temperatura o i magneti esotici — derivano dall’intensa interazione tra elettroni. Questi effetti sono incredibilmente difficili da calcolare, anche con i supercomputer odierni. Questo articolo presenta un nuovo modo di studiare in laboratorio tali comportamenti quantistici complessi costruendo un ambiente sperimentale altamente controllato su silicio per gli elettroni, composto da 15.000 “punti quantistici” alla scala atomica. È un passo verso l’uso di chip ingegnerizzati, invece delle sole equazioni, per comprendere e progettare materiali quantistici futuri.

Un parco giochi su misura per gli elettroni

I ricercatori partono da una superficie di silicio ultra-pura e usano un microscopio a scansione a effetto tunnel — uno strumento in grado di spostare e rimuovere singoli atomi — per disegnare pattern lunghi pochi miliardesimi di metro. In questi motivi impiantano atomi di fosforo, che donano elettroni e formano punti quantistici: minuscole isole dove gli elettroni possono localizzarsi e saltare tra siti. Ripetendo questo processo con precisione sub-nanometrica, creano grandi reticoli bidimensionali di 15.000 punti quantistici disposti come punti su carta millimetrata. Poiché tutto è definito atomo per atomo, possono scegliere non solo griglie quadrate ma anche disposizioni più esotiche, come reticoli a nido d’ape o di Lieb, che imitano le strutture cristalline dei materiali quantistici reali.

Trasformare il silicio in un banco di prova quantistico

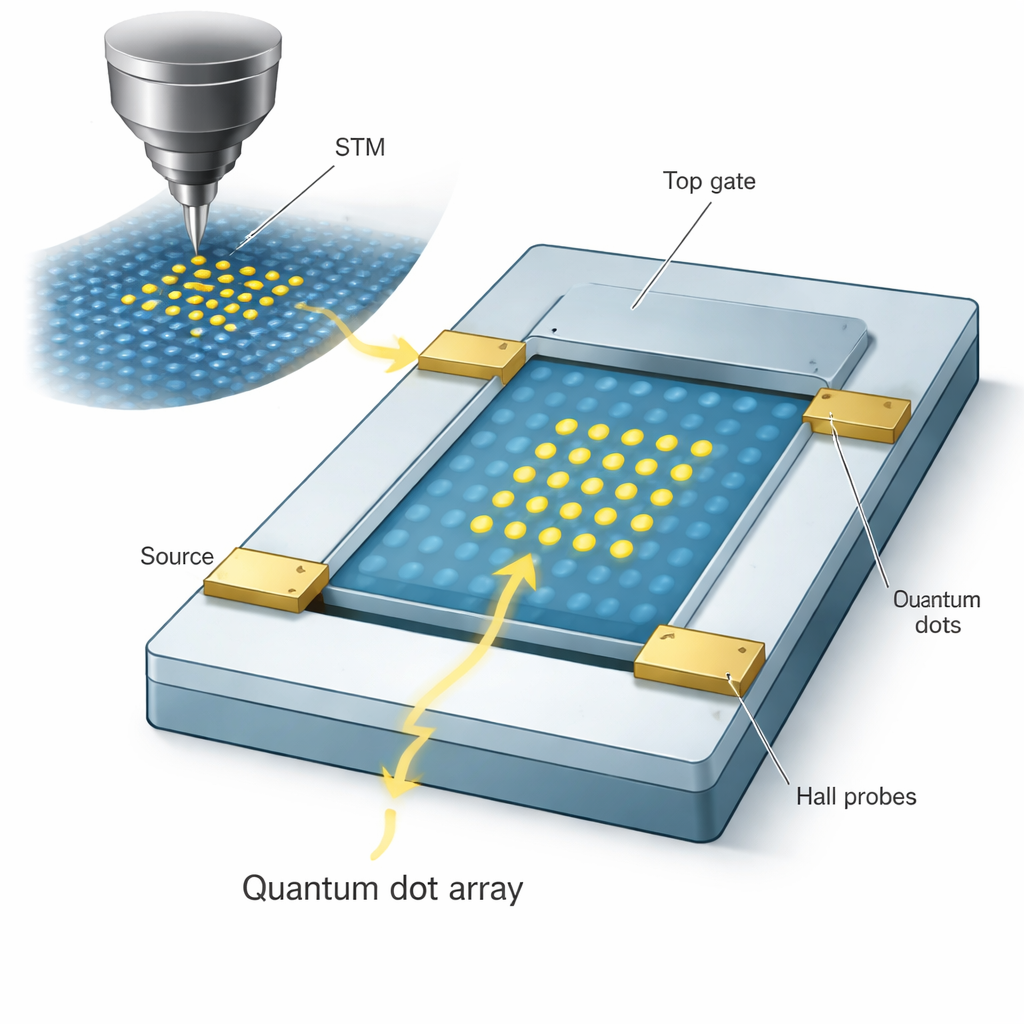

Per rendere questi delicati pattern atomici dispositivi pratici, il team seppellisce la matrice di punti quantistici sotto un sottile strato di silicio, aggiunge contatti di silicio fortemente drogato per il collegamento elettrico e pone una porta metallica in cima per controllare la carica complessiva. La struttura finita assomiglia a un tipico chip a barra di Hall usato nei laboratori di elettronica, ma il suo strato attivo è un cristallo artificiale fatto di punti quantistici anziché atomi in un minerale naturale. All’interno di questo cristallo artificiale, le scale energetiche chiave — quanto fortemente gli elettroni si respingono su un sito, quanto sentono i vicini e quanto facilmente tunnelano tra i punti — possono essere ingegnerizzate regolando dimensione e spaziatura dei punti, parametri che sono quasi impossibili da controllare con tale flessibilità nei materiali ordinari.

Osservare un metallo che si congela in un isolante

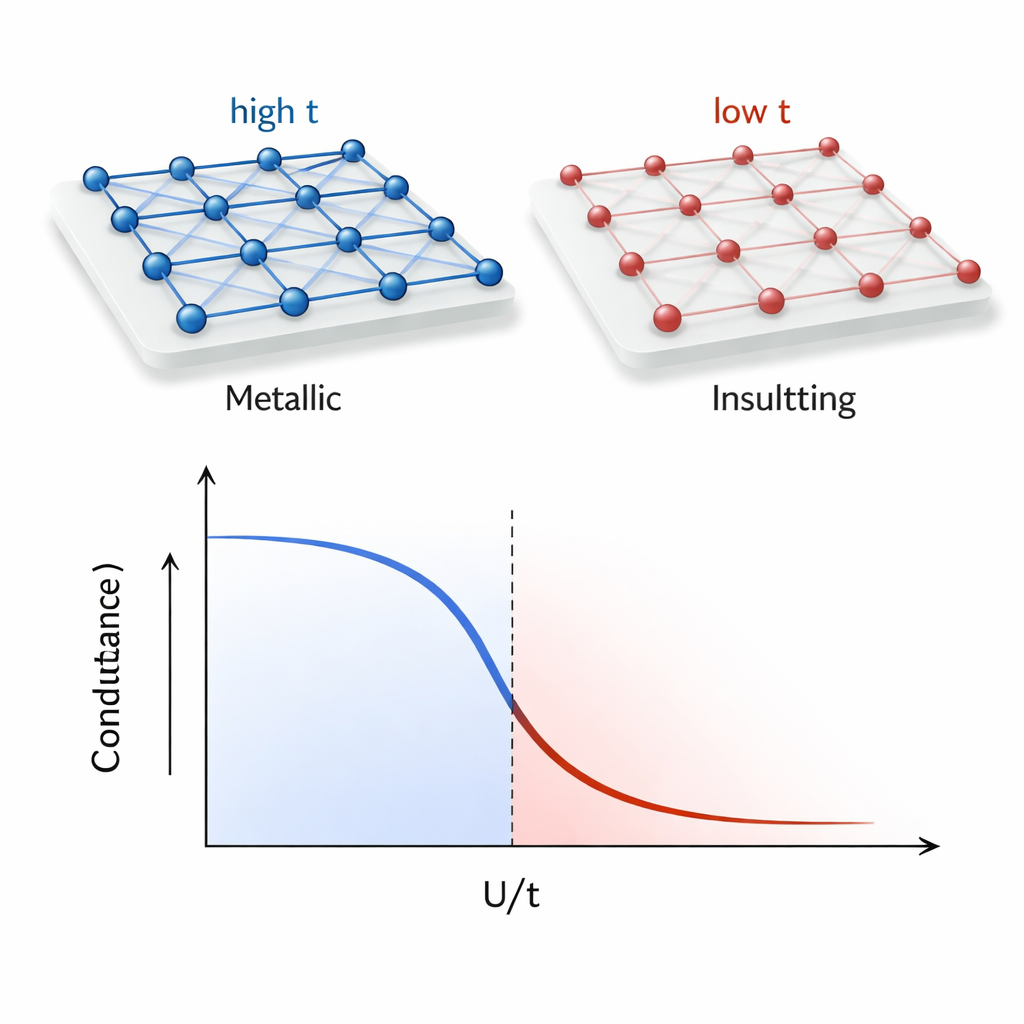

Un obiettivo centrale è osservare una transizione metallo–isolante, in cui un sistema che normalmente conduce elettricità smette improvvisamente di condurre all’aumentare delle interazioni o del disordine. Gli autori fabbricano diverse matrici quasi identiche in cui viene cambiata solo la separazione tra i punti. Una spaziatura maggiore indebolisce il tunnelling tra i siti pur lasciando sostanzialmente invariata la repulsione locale, aumentando così il rapporto tra energia di interazione e energia di hop. Misure elettriche a temperature fino a pochi centesimi di grado sopra lo zero assoluto rivelano che le matrici a spaziatura ridotta si comportano come metalli, mentre quelle più distanziate diventano cattivi conduttori e poi fortemente isolanti. La conducibilità critica a cui avviene questa transizione corrisponde alle aspettative teoriche per sistemi in cui contano sia forti interazioni sia casualità, un regime noto come fisica di Mott–Anderson.

Indagare la meccanica quantistica nascosta

Per confermare che il comportamento isolante derivi davvero dalle interazioni, il team studia matrici con la stessa spaziatura ma dimensioni dei punti differenti. Punti più piccoli confinano gli elettroni più strettamente, aumentando la loro repulsione reciproca, mentre punti più grandi la attenuano. Variando la tensione sul dispositivo, osservano chiari gap energetici in cui la carica semplicemente non può fluire, e caratteristiche nette quando gli elettroni hanno finalmente abbastanza energia per muoversi — segni di stati isolanti guidati dalle interazioni. L’applicazione di un campo magnetico ingrandisce ulteriormente questi gap in modo che riveli come gli spin elettronici rispondono collettivamente, fornendo evidenza che gli elettroni sono distribuiti su ciascun punto come previsto e non intrappolati da difetti casuali. Misure dipendenti dalla temperatura mostrano un passaggio da co-tunnelling incoerente a coerente, in cui gli elettroni prendono in prestito energia per saltare attraverso più punti, ancora una volta in accordo con predizioni teoriche dettagliate per sistemi quantistici granulari.

Indizi di ricche fasi quantistiche future

Nelle matrici più conduttive, il team misura anche il coefficiente di Hall, una quantità che riflette quanti portatori di carica partecipano al trasporto e come il loro moto è organizzato. All’abbassarsi della temperatura, un dispositivo mostra un cambiamento netto e non monotono di questo coefficiente — un comportamento difficile da spiegare solo con il disordine e che ricorda sottili ricostruzioni della «superficie di Fermi», il confine che separa stati elettronici pieni da quelli vuoti in un materiale. Sebbene gli autori siano prudenti a non soprainterpretare questi segnali, sostengono che la loro piattaforma è ora sufficientemente precisa e grande da esplorare domande più profonde sugli elettroni correlati, inclusi come emerga il magnetismo, come si formino stati topologici e se possano essere ingegnerizzati su richiesta analoghi della superconduttività non convenzionale.

Perché questo è importante per le tecnologie future

Per un non specialista, il messaggio principale è che gli autori hanno costruito un chip atomico altamente regolabile e preciso che si comporta come un materiale quantistico artificiale le cui regole controllano sito per sito. Regolando dimensione, spaziatura, disposizione e carica dei punti, possono osservare gli elettroni passare senza soluzione di continuità dal fluire libero al blocco e indagare i sottili meccanismi quantistici dietro quel cambiamento. Questo tipo di simulatore quantistico analogico non sostituisce la teoria né i computer quantistici digitali, ma offre un nuovo microscopio potente sul mondo a molti elettroni. Le intuizioni ricavate da tali matrici ingegnerizzate potrebbero infine guidare la progettazione di materiali con proprietà su misura, dalle linee di trasmissione senza perdite a nuovi dispositivi quantistici.

Citazione: Donnelly, M.B., Chung, Y., Garreis, R. et al. Large-scale analogue quantum simulation using atom dot arrays. Nature 650, 574–579 (2026). https://doi.org/10.1038/s41586-025-10053-7

Parole chiave: matrici di punti quantistici, simulazione quantistica analogica, transizione metallo–isolante, elettroni fortemente correlati, dispositivi quantistici su silicio
