Stati legati non locali nel continuum per il allineamento su scala nanometrica

Produzione di chip più precisa oltre i limiti della luce

Ogni nuova generazione di chip per computer concentra più componenti in spazi ridottissimi, impilando strato su strato di circuiteria. Per far funzionare questi strati in concerto, i produttori devono allinearli con una precisione sorprendente—fino a pochi miliardesimi di metro. I metodi ottici tradizionali per l'allineamento stanno ora toccando un limite netto: il limite di diffrazione, una proprietà fondamentale della luce. Questo articolo presenta un modo astuto per aggirare quella barriera usando un particolare effetto di intrappolamento della luce per misurare piccoli disallineamenti molto inferiori a quanto l'ottica convenzionale riesca a rilevare.

Un nuovo metodo per allineare gli strati dei chip

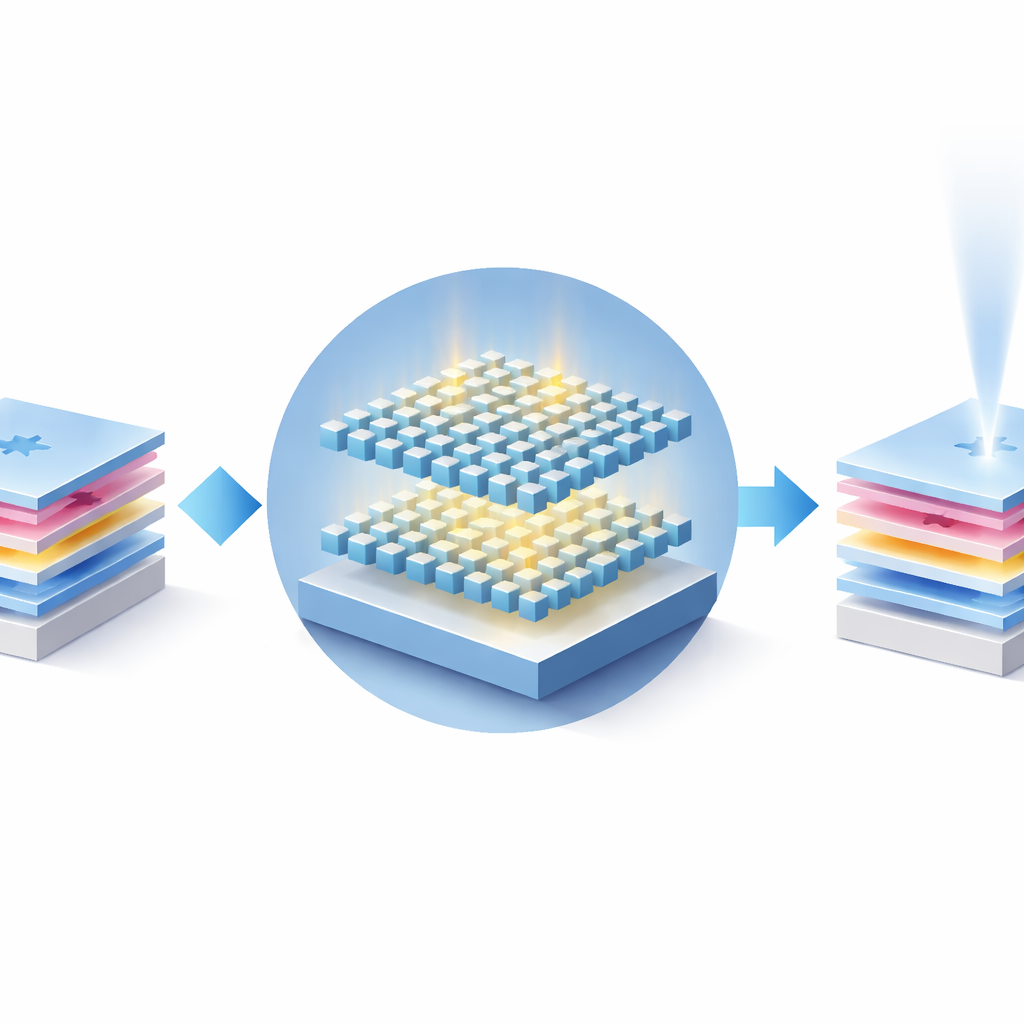

Le fabbriche di chip moderne utilizzano già astuzie ottiche sofisticate—schemi di interferenza, marche a reticolo e elaborazione delle immagini—per allineare i molteplici passaggi di esposizione. Questi approcci hanno migliorato la precisione da micrometri a poche decine di nanometri. Ma con la miniaturizzazione delle feature e la diffusione dell'impilamento 3D dei chip, anche errori di 20 nanometri possono compromettere prestazioni e resa. Gli autori propongono di aggiungere un nuovo tipo di pattern nanostrutturato accanto ai familiari segni di allineamento a forma di croce su un chip. Invece di fare affidamento su un contrasto visivo netto, questi marchi sfruttano un sottile fenomeno ottico chiamato stato legato nel continuum, o BIC, che risponde in modo estremamente sensibile a quanto bene due strati patternati sono posizionati l'uno sull'altro.

Intrappolare la luce per rilevare spostamenti minimi

Un BIC può essere pensato come un'onda luminosa che diventa perfettamente intrappolata all'interno di una struttura, pur trovandosi nella stessa gamma di energie della luce che si propaga liberamente. In questo stato intrappolato la luce non perde energia verso l'esterno, quindi non produce un segnale di risonanza evidente in uno spettro di trasmissione. I ricercatori progettano un “meta-dispositivo” composto da due strati di minuscoli pilastri polimerici quadrati, ogni strato disposto in un reticolo esagonale regolare e separato da sottili strati su un substrato di vetro. Quando gli array di nanopillar superiore e inferiore sono perfettamente allineati, la simmetria della struttura protegge lo stato intrappolato e la luce rimane nascosta dal mondo esterno, corrispondendo a un fattore di qualità, o Q, effettivamente infinito.

Trasformare trappole perfette in segnali utili

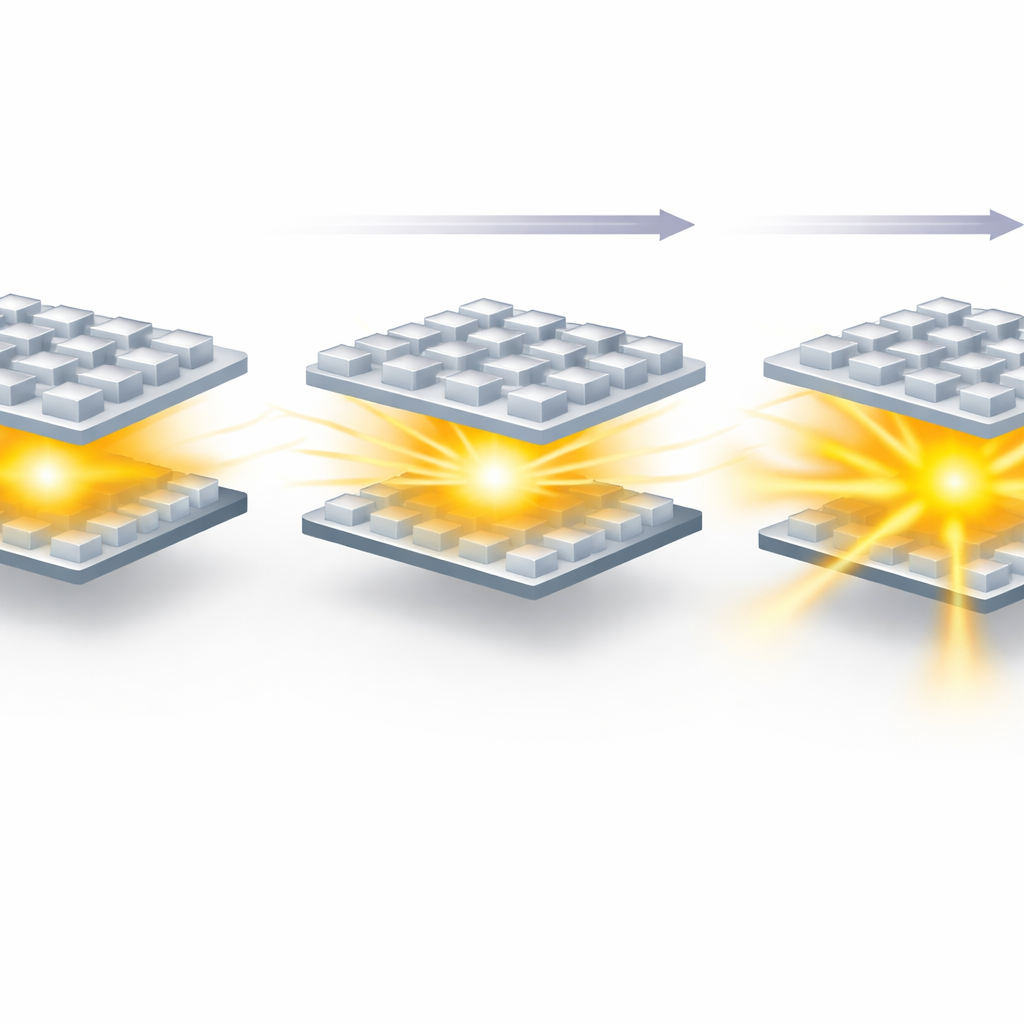

Il trucco è usare il disallineamento intenzionale come manopola di regolazione. Quando lo strato superiore di nanopillar è spostato lateralmente di una piccola distanza rispetto allo strato inferiore, la simmetria verticale del sistema viene rotta. Questa perturbazione converte il BIC ideale in un quasi-BIC: la luce è ancora principalmente confinata ma ora fuoriesce un po', creando un picco di risonanza molto netto nello spettro della luce trasmessa intorno a una lunghezza d'onda di circa 590 nanometri (nella parte arancione dello spettro). Nelle simulazioni, e poi in campioni reali fabbricati con litografia per nanoimpronta, il team varia sistematicamente questo spostamento, etichettato D, e monitora come cambia la risonanza. Quando D cresce da zero a poche decine di nanometri e oltre, il fattore Q, un tempo infinito, cade verso valori finiti—circa 200, 120 e 66 per spostamenti di 30, 40 e 110 nanometri, rispettivamente—mentre emerge e si amplia una chiara caratteristica di risonanza.

Dalle misure di laboratorio agli strumenti di fabbrica

Poiché la qualità della risonanza è così sensibile alla posizione relativa dei due strati di nanopillar, il fattore Q diventa di per sé un righello preciso per l'allineamento su scala nanometrica. Crucialmente, questo metodo non è limitato dalla diffrazione della luce come lo sono le tecniche basate sull'imaging. Invece di cercare di risolvere direttamente dettagli sempre più piccoli, esso legge piccoli spostamenti in modo indiretto tramite i cambiamenti nella nitidezza della risonanza. Gli autori mostrano che le imperfezioni di processo—come rugosità, lievi errori dimensionali o assorbimento del materiale—limitano quanto alto il Q può arrivare, ma scelte progettuali attente e miglioramenti nella fabbricazione possono spingere ulteriormente le prestazioni. Le strutture a doppio strato di nanopillar possono essere prodotte con normali passaggi di nanoimpronta e collocate accanto ai marchi di litografia esistenti, rendendo l'approccio compatibile con i flussi di lavoro attuali nella produzione di semiconduttori.

Cosa significa per i chip del futuro

In sostanza, lo studio dimostra che stati di intrappolamento della luce ingegnerizzati con cura in strutture nanoscopiche possono agire come sensori di allineamento ultrasensibili. Osservando come una modalità luminosa silenziosa e perfettamente intrappolata si trasformi in una risonanza forte e nitida quando due strati patternati si disallineano, i produttori di chip ottengono una nuova leva basata sulla fisica per la precisione di posizionamento, ben oltre i limiti ottici convenzionali. Questa strategia potrebbe supportare chip impilati più affidabili e densi e contribuire a estendere la scalabilità della tecnologia dei semiconduttori in regimi dove gli strumenti di allineamento tradizionali non riescono più a stare al passo.

Citazione: Zhang, J.C., Tsai, D.P. & Pang, S.W. Non-local bound states in the continuum for nanoscale alignment. Nat. Photon. 20, 296–300 (2026). https://doi.org/10.1038/s41566-026-01847-w

Parole chiave: litografia dei semiconduttori, nano-allineamento, metasuperfici, stati legati nel continuum, produzione di chip
