Cinetica e meccanismo della corrosione uranio-idrogeno nelle fasi iniziali

Perché questo danno metallico nascosto è importante

Le tecnologie energetiche moderne — dal combustibile nucleare allo stoccaggio dell'idrogeno fino ai futuri reattori a fusione — dipendono da metalli che sopportano silenziosamente ambienti ostili per anni. Una minaccia sottile è l'idrogeno, un atomo minuscolo che può infiltrarsi nei metalli e alla fine renderli fragili o polverosi. Questo articolo svela come comincia quel danno nell'uranio, un materiale nucleare chiave, osservando i primissimi istanti dell'attacco con un potente microscopio ottico capace di rilevare variazioni di altezza su scala di miliardesimi di metro.

Osservare il cambiamento del metallo in tempo reale

I ricercatori si sono posti una domanda apparentemente semplice: quando l'uranio incontra per la prima volta il gas idrogeno, cosa accade esattamente in superficie e quando? Per decenni gli scienziati si sono affidati soprattutto a manometri e misure di massa per tracciare quanto idrogeno assorbe complessivamente un campione. Quegli strumenti funzionano bene per stadi avanzati del danno, ma sono essenzialmente ciechi rispetto ai primissimi difetti appena formati. In questo studio il gruppo ha invece usato l'interferometria a luce bianca — una tecnica di profilometria ottica — per scandire ripetutamente la superficie del metallo mentre era esposta all'idrogeno a una moderata temperatura di 50 °C e a pressione di gas costante. Questo approccio ha permesso di costruire una mappa 3D in time-lapse della superficie, catturando rigonfiamenti e depressioni sottili mentre emergevano e crescevano.

La lunga attesa silenziosa prima che compaia il danno

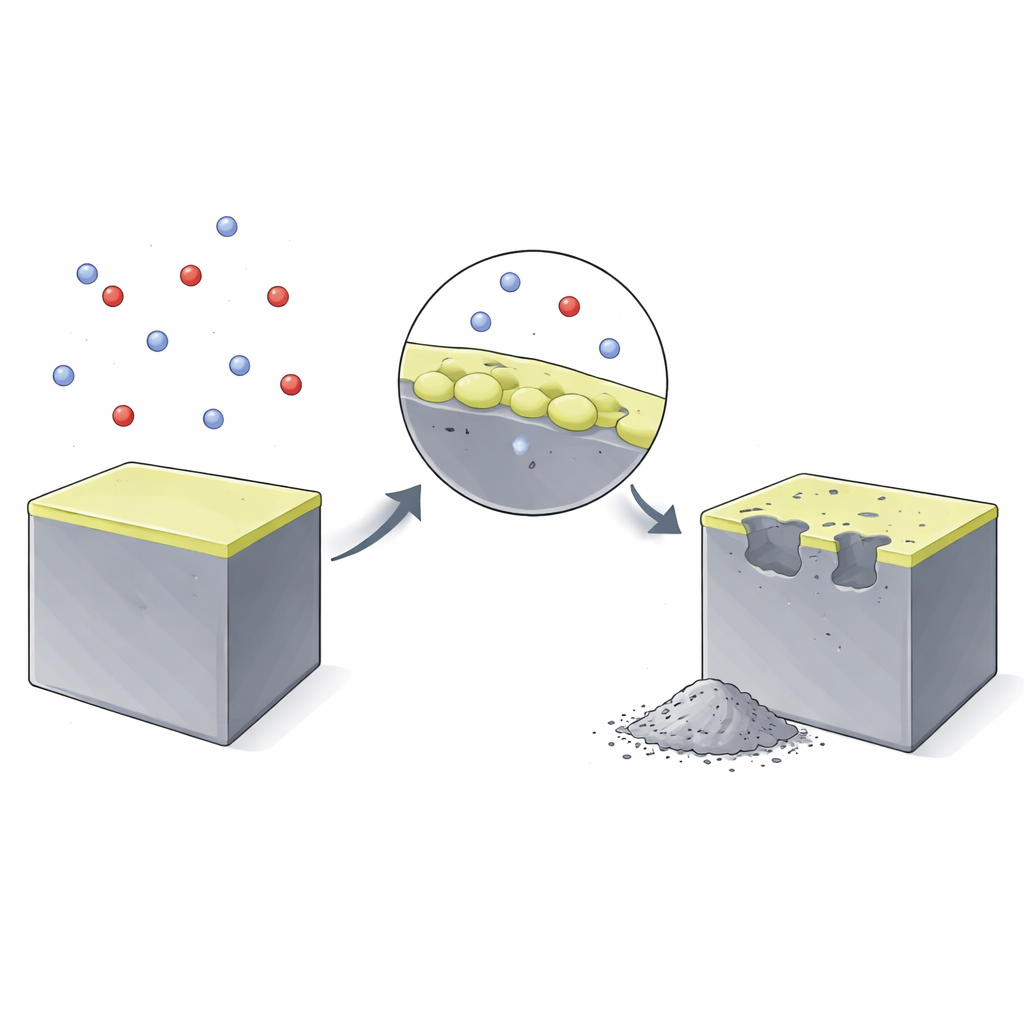

Una delle scoperte più sorprendenti è che «non succede nulla» per un periodo sorprendentemente lungo. Dopo l'introduzione dell'idrogeno, la superficie dell'uranio sembra invariata per circa un'ora. Durante questo periodo di induzione, l'idrogeno è in realtà molto attivo: atomi si adsorbono sulla superficie, attraversano un sottile strato di ossido e si dissolvono nel metallo sottostante. Solo quando l'idrogeno si accumula localmente oltre la quantità che il metallo può accogliere comodamente, si forma una piccola tasca subsuperficiale di idruro di uranio, che spinge la superficie verso l'alto formando una microscopica vescicola. La prima di queste vescicole nell'esperimento non si è formata in difetti evidenti come pori di colata, suggerendo che variazioni sottili nell'ossido superficiale e nelle impurità giocano un ruolo più importante di quanto si pensasse.

Dalle vescicole alle fratture e alla polvere

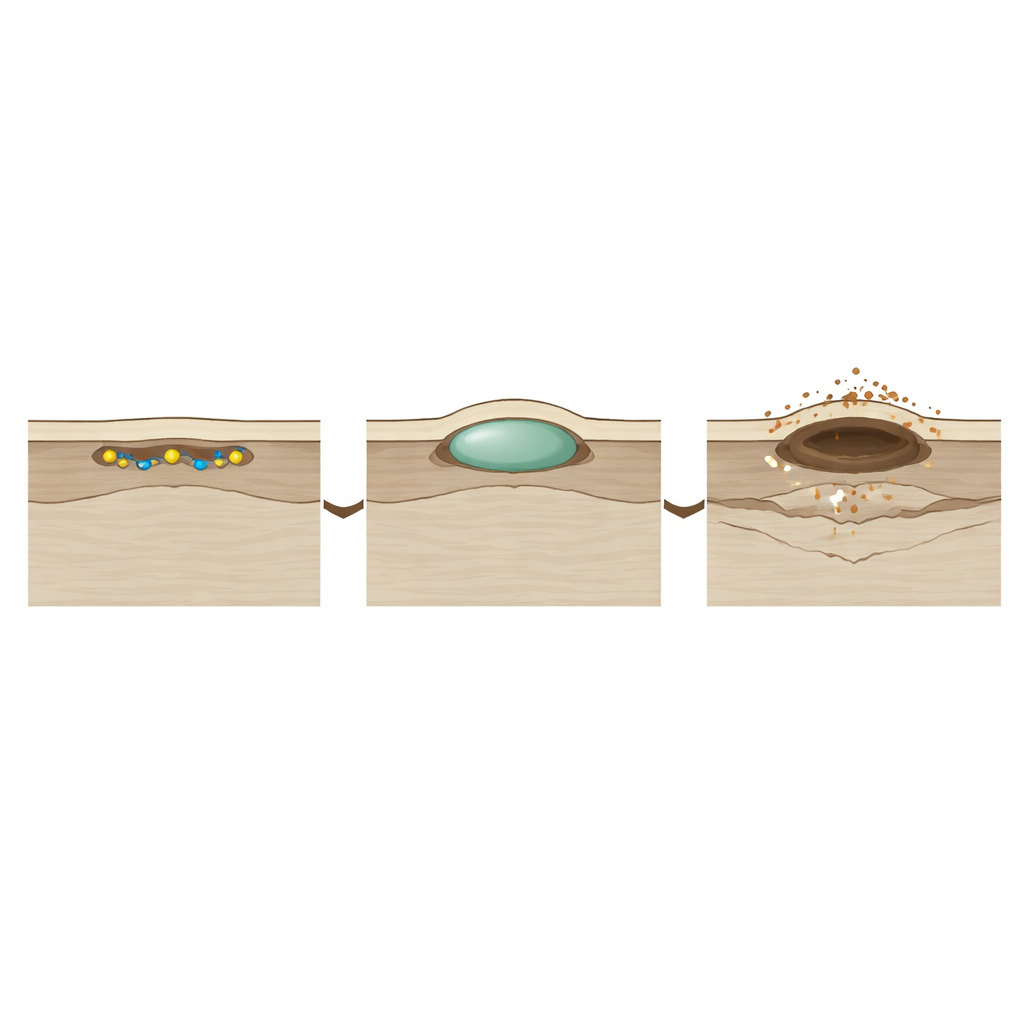

Una volta che la prima vescicola compare, la situazione accelera. Il team ha monitorato altezza, larghezza e volume nel tempo e ha osservato una crescita rapida dopo il periodo di induzione. Inizialmente la vescicola resta intatta, una cupola liscia posta appena sotto lo strato superficiale. Ma man mano che la tasca di idruro cresce, aumenta la pressione interna contro il metallo soprastante. Quando raggiunge una dimensione critica — circa 40 micrometri di diametro, all'incirca la metà dello spessore di un capello umano — la superficie si incrina e si «sfoglia», espellendo un getto di polvere di idruro di uranio. In quel momento il profilo superficiale diventa improvvisamente discontinuo e la vescicola si trasforma in una cavità aperta. Dopo lo spallamento, la crescita in quel sito diventa più lineare e costante, e la regione danneggiata può espandersi e fondersi con siti vicini, scavando depressioni più ampie.

Misurare il ritmo del danno

Poiché le scansioni interferometriche forniscono diametri precisi per ogni sito in crescita, i ricercatori hanno potuto calcolare quanto velocemente il fronte del danno si sposti lateralmente lungo la superficie. Per le condizioni testate, il bordo avanzante di un sito di idruro dopo lo spallamento si è mosso a circa 0,91 micrometri al minuto. Hanno ripetuto misure simili a altre temperature e confrontato i risultati con dati classici idrogeno–uranio raccolti decenni fa con esperimenti basati sulla pressione. Sorprendentemente, le nuove velocità misurate a livello superficiale concordano bene con quelle misurate sui volumi in precedenza, fornendo un solido supporto sia al metodo interferometrico sia ai modelli matematici esistenti dell'idrurazione dell'uranio. Dopo poco più di quattro ore, quasi il 43 percento dell'area superficiale osservata si era trasformata in danno correlato all'idruro.

All'interno delle tasche nascoste del cambiamento

Per capire come sono fatte queste vescicole e cavità sotto la superficie, il gruppo ha usato microscopi elettronici avanzati e fasci ionici focalizzati per sezionare singoli siti di danno e osservarli in 3D. Hanno trovato che le prime tasche di idruro si formano come regioni compatte e appiattite (oblate) subito sotto la superficie, seguendo da vicino il confine metallo–idruro. Dopo lo spallamento, la perdita dello strato superiore riduce il confinamento e l'idruro sottostante può fratturarsi e formare strutture stratificate e più aperte che accelerano la reazione. La diffrazione a raggi X della polvere raccolta ha mostrato la presenza di due diverse forme cristalline di idruro di uranio, con densità leggermente differenti. Questo suggerisce che la forma cristallina che si manifesta in un dato punto possa influenzare la velocità di crescita dei singoli siti e la gravità del danno.

Cosa ci dice questo lavoro sulla sicurezza

Per i non specialisti, il messaggio chiave è che l'uranio non si disintegra per effetto dell'idrogeno tutto in una volta; attraversa una lunga fase «silenziosa» prima del danno visibile, seguita da una crescita rapida quando piccole tasche subsuperficiali raggiungono una dimensione critica e scoppiano. Osservando direttamente questo processo con una mappatura ottica ultra-precisa, gli autori forniscono la prima visione dettagliata e quantitativa di come e con quale rapidità si formano, crescono e si fondono questi difetti iniziali. I risultati convalidano i modelli moderni di corrosione e stabiliscono l'interferometria a luce bianca come uno strumento potente per prevedere e, in prospettiva, gestire il danno indotto dall'idrogeno nei materiali nucleari e nelle tecnologie correlate.

Citazione: Shittu, J., Siekhaus, W., Sun, TC. et al. Early-stage uranium-hydrogen corrosion kinetics and mechanism. npj Mater Degrad 10, 35 (2026). https://doi.org/10.1038/s41529-026-00751-6

Parole chiave: corrosione dell'uranio, fragilizzazione da idrogeno, idruri metallici, profilatura superficiale, materiali nucleari
