Calcolo da primi principi delle strutture di dislocazione e delle trasformazioni di fase guidate da stress in ossidi stratificati per batterie al sodio

Perché i difetti minuscoli contano per le batterie del futuro

Mentre il mondo volge lo sguardo oltre il litio verso batterie al sodio più economiche e abbondanti, un mondo nascosto allinterno dei materiali catodici diventa cruciale: minuscoli difetti cristallini chiamati dislocazioni. Queste irregolarite0 lineari, larghe quanto pochi atomi, aiutano il materiale a flettersi mentre gli ioni sodio si infilano e si estraggono—ma possono anche innescare danni strutturali che accorciano la vita della batteria. Questo articolo usa simulazioni al livello quantistico per scoprire come le dislocazioni si formano, si muovono e guidano le trasformazioni di fase nei catodi stratificati al sodio, offrendo indicazioni per progettare batterie pif9 durature e robuste.

Strati atomici impilati che devono mantenere la loro struttura

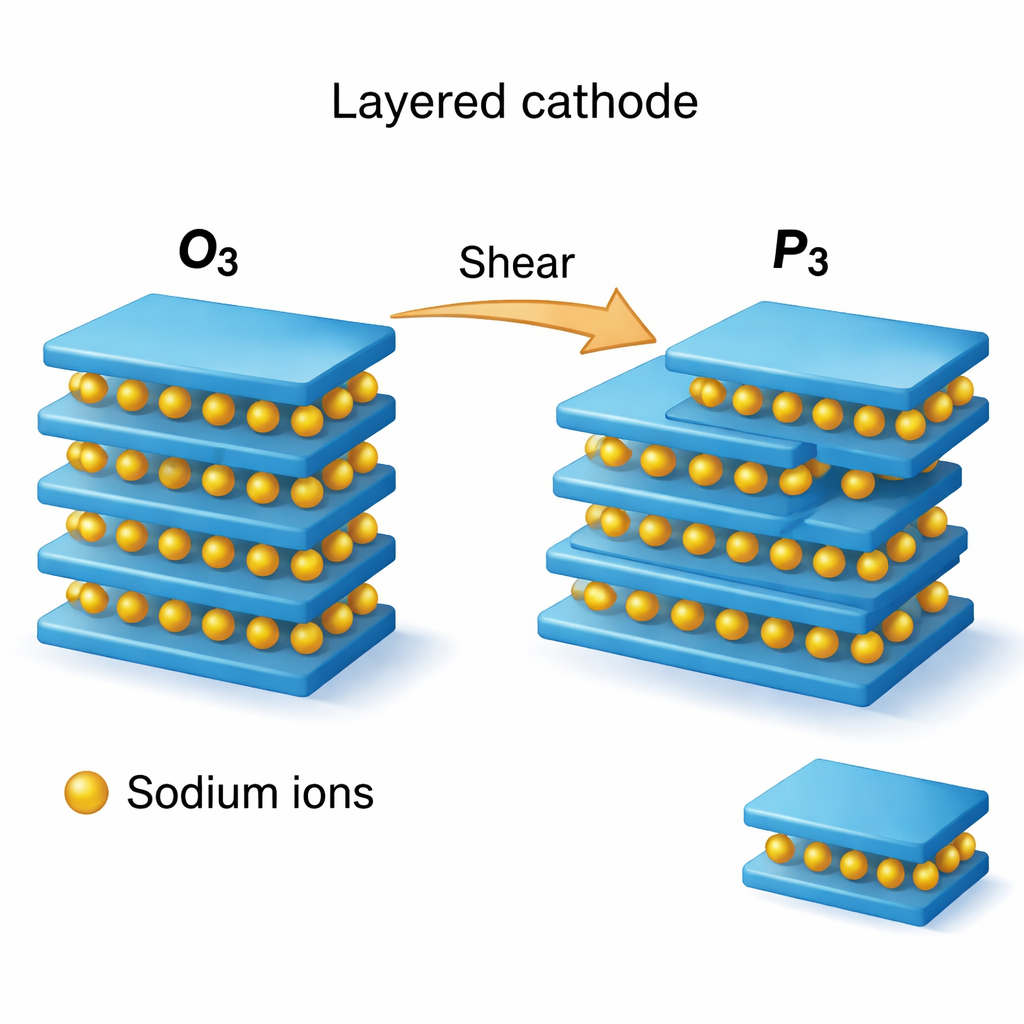

Molti catodi promettenti per batterie al sodio sono costituiti da pile di fogli atomici piatti. Gli ioni sodio si posizionano tra strati metallo di transizione-ossigeno in un ordinato arrangiamento “O3” quando sono completamente sodiati, ma cicli ripetuti di carica e scarica spingono la struttura verso un diverso schema di impilamento, chiamato “P3”. Questi spostamenti nella corrispondenza degli strati—la sequenza di impilamento—possono essere reversibili e innocui, oppure possono innescare collasso, fessurazione e perdita di capacità. Gli autori si concentrano su una famiglia di ossidi stratificati, Na(TM)O₂ con TM = Ti, Cr, Mn, Fe, Co o Ni, e si chiedono: quanto e8 facile per questi materiali riorganizzare il loro impilamento, e quale ruolo giocano le dislocazioni quando questo avviene?

Mappare come gli strati preferiscono scorrere

Per rispondere, i ricercatori calcolano innanzitutto le cosiddette superfici di energia di scorrimento generalizzate. In termini semplici, prendono due metà del cristallo, scivolano una metà rispetto allaltra lungo diverse direzioni e calcolano quanto costa in energia ciascuno spostamento. I percorsi a bassa energia su questa mappa rivelano come gli strati preferiscono scorrere e se sono probabili stati intermedi “difettosi”—riarrangiamenti locali dellimpilamento. In tutti i composti studiati trovano che uno stato difettoso simile a P3 e8 possibile, ma e8 particolarmente favorito nei materiali a base di cobalto e nichel, che mostrano profondi minimi di energia per questa configurazione. Al contrario, un impilamento pif9 drastico di tipo O1 non appare come stato stabile nelle condizioni modellate, suggerendo che i cambiamenti pif9 dolci O3↔P3 sono intrinsecamente pif9 accessibili.

Che aspetto hanno le dislocazioni dentro questi catodi

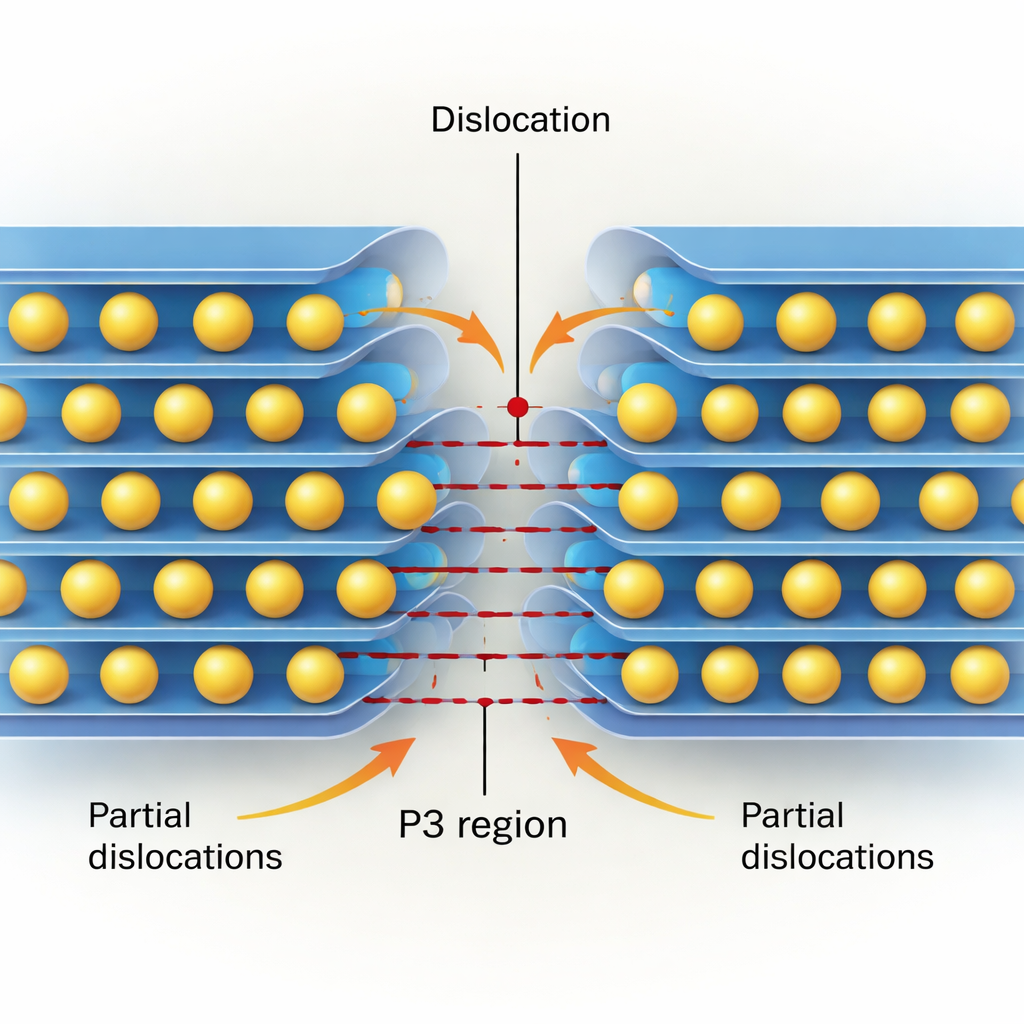

I cristalli reali non si deformano come blocchi perfettamente rigidi; si deformano tramite il moto delle dislocazioni. Utilizzando un modello semi-discreto di Peierls–Nabarro informato dai loro dati quantomeccanici, gli autori ricostruiscono la struttura interna—o “nucleo”—sia delle dislocazioni a bordo sia di vite sul piano di scorrimento chiave parallelo agli strati. Trovano che i nuclei delle dislocazioni sono molto ristretti, solo pochi nanometri di larghezza, confermando che questi materiali sono meccanicamente rigidi. Le dislocazioni di tipo edge tendono a scindersi in due dislocazioni “parziali” separate da una sottile striscia che localmente presenta impilamento di tipo P3, specialmente negli ossidi ricchi di Co e Ni dove lo stato P3 e8 energeticamente favorito. Le dislocazioni di tipo screw rimangono generalmente pif9 compatte, ma in alcune composizioni (ancora, in particolare Co e Ni) possono anche8 scindersi e creare regioni strette simili a P3.

Quanto facilmente i difetti si muovono sotto gli stress della batteria

Successivamente, lo studio stima lo sforzo di Peierls—la tensione di taglio minima necessaria per avviare il moto di una dislocazione attraverso il reticolo. Questa grandezza agisce come un limite microscopico alla snervamento per singoli difetti. Per tutti i materiali esaminati, le tensioni richieste (da pochi a qualche decina di megapascal) rientrano nellintervallo di stress attesi quando gli ioni sodio vengono inseriti ed estratti durante il ciclo. Cif2 significa che il moto delle dislocazioni non e8 solo possibile ma probabile in condizioni operative realistiche. I calcoli mostrano inoltre che alcune strutture, in particolare varianti monoclino di ossidi di Mn e Ni, offrono maggiore resistenza a certi tipi di moto delle dislocazioni perché i loro percorsi di scorrimento a bassa energia sono pif9 limitati.

Le dislocazioni come motori della trasformazione di fase

Mettere insieme questi elementi, gli autori propongono uno scenario in cui le dislocazioni guidano attivamente la trasformazione di fase O3→P3. In un catodo completamente sodiato, dislocazioni preesistenti o appena create possono scindersi in parziali, seminando piccole regioni simili a P3 lungo la loro linea. Mentre il sodio viene rimosso, il panorama energetico locale cambia in modo che la configurazione P3 diventi sempre pif9 stabile. La striscia P3 tra le dislocazioni parziali allora si allarga e gli ioni sodio saltano nei nuovi siti prismatici, permettendo alla regione P3 di crescere e propagarsi attraverso la particella. Dopo molti cicli, laccumulo e il moto di questi difetti possono anche contribuire a microfessure e a fasi irreversibili, collegando i processi a scala atomica direttamente alla degradazione della batteria.

Regole di progetto per batterie al sodio pif9 resistenti

Per un non specialista, il messaggio chiave e8 che la durata delle batterie al sodio dipende non solo dagli elementi scelti, ma anche da come i loro strati atomici preferiscono scorrere e da quanto facilmente le dislocazioni possono muoversi. Mappando questi comportamenti dai primi principi, lo studio fornisce indirizzi progettuali: chimiche che mantengono basse le energie di stacking-fault e controllano il moto delle dislocazioni possono favorire transizioni O3↔P3 fluide e reversibili e resistere alla fessurazione. In termini pratici, cif2 significa che gli ingegneri possono sintonizzare composizione e struttura per gestire questi minuscoli difetti, aprendo la strada a batterie al sodio pif9 economiche rispetto alle celle al litio odierne ma sufficientemente durevoli per limmagazzinamento energetico su larga scala.

Citazione: Arcelus, O., Carrasco, J. First-principles computation of dislocation structures and stress-driven phase transformations in layered oxides for Na-ion batteries. npj Comput Mater 12, 96 (2026). https://doi.org/10.1038/s41524-026-01965-7

Parole chiave: batterie al sodio, catodi stratificati, dislocazioni, trasformazioni di fase, degradazione dei materiali
