Struttura dinamica 3D di una nanoparticella di Pt su SrTiO3 (001) durante imaging ADF STEM a risoluzione atomica in condizioni di riscaldamento in situ

Perché le particelle metalliche minute contano

I catalizzatori sono i silenziosi cavalli da lavoro della vita moderna: aiutano a depurare i gas di scarico delle auto, a produrre fertilizzanti e a scindere l’acqua per ottenere idrogeno come combustibile. Molti dei catalizzatori più efficaci si basano su minuscoli aggregati di metalli preziosi, come il platino, depositati sulla superficie di un altro materiale. Gli scienziati sanno che solo una piccola frazione degli atomi in queste nanoparticelle svolge la maggior parte del lavoro chimico, ma individuare esattamente dove si trovano questi “punti caldi” — e come cambiano mentre il catalizzatore è in funzione — è stato estremamente difficile. Questo studio mostra, atomo per atomo, come una singola nanoparticella di platino si modifica in tre dimensioni ad alta temperatura, e collega quei dettagli direttamente ai luoghi in cui è più probabile che avvenga l’attività catalitica.

Osservare gli atomi in tre dimensioni

I ricercatori si sono concentrati su nanoparticelle di platino appena sotto i due miliardesimi di metro di larghezza, cresciute su un cristallo di titanato di stronzio (SrTiO3) preparato in modo atomico-piano. Utilizzando una forma avanzata di microscopia elettronica detta annular dark-field scanning transmission electron microscopy (ADF-STEM), hanno registrato immagini in cui i punti più luminosi corrispondono ad atomi più pesanti come il platino. Poiché queste immagini sono molto sensibili al numero atomico, l’intensità di ciascun punto luminoso può essere usata per stimare quanti atomi di platino si trovano sopra una data colonna di atomi del substrato. Combinando un’unica immagine di elevata qualità con un’analisi statistica sofisticata, il team è riuscito a ricostruire l’intero arrangiamento tridimensionale di 263 siti atomici di platino in una nanoparticella, compreso il modo in cui si lega alla superficie dell’ossido.

Seguire atomi in movimento in un ambiente caldo

I catalizzatori reali funzionano a temperature elevate e spesso in gas reattivi, dove gli atomi non stanno fermi. Per imitare tali condizioni senza danneggiare il campione, il gruppo ha riscaldato il sistema platino–ossido a circa 210 °C in un ambiente molto pulito e a bassa pressione all’interno del microscopio. Hanno acquisito rapidamente dozzine di immagini della stessa nanoparticella e le hanno mediate per aumentare il segnale mantenendo però i segni del movimento. Sfumature di luminosità in certe posizioni atomiche hanno rivelato che alcuni atomi di platino saltano fra siti vicini durante l’esperimento. Invece di trattare questo come rumore, gli scienziati hanno interpretato quei livelli intermedi di luminosità come “occupazione parziale”, ovvero che un dato sito è occupato solo per una parte del tempo. Questo ha permesso loro di costruire non solo un modello 3D statico, ma anche una mappa di dove gli atomi sono più mobili sulla superficie della nanoparticella.

Superfici ruvide e vicinanze atomiche speciali

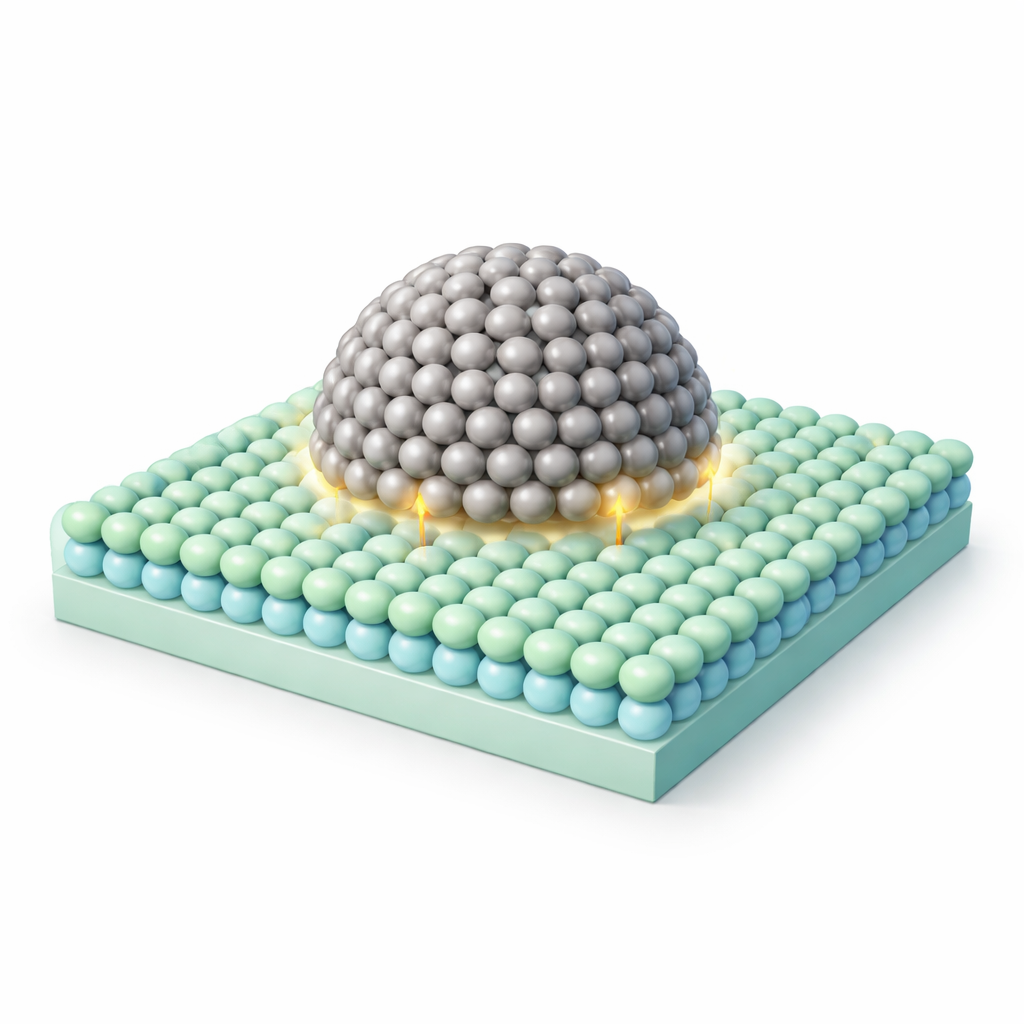

La nanoparticella ricostruita appare come una piccola cupola metallica appoggiata sul cristallo di ossido. Molti atomi nell’interno hanno da 10 a 12 atomi di platino vicini, simili al metallo in massa, ma quasi la metà degli atomi si trova in superficie o vicino ad essa e ha meno vicini. I ricercatori hanno quantificato questo contando il “numero di coordinazione” di ciascun atomo — il numero di vicini stretti di platino. Hanno scoperto che circa un quinto degli atomi è fortemente sotto-coordinato, con appena 2–6 vicini, riflettendo una superficie ruvida e ricca di difetti piuttosto che una forma perfettamente liscia. I siti parzialmente occupati e più mobili corrispondono quasi sempre a queste posizioni a bassa coordinazione, e formano percorsi o reti connesse attraverso certe faccette della nanoparticella. Ciò suggerisce che, nelle condizioni operative, l’attività catalitica potrebbe essere concentrata lungo queste reti atomiche su scala nanometrica di atomi flessibili e scarsamente legati.

Collegare carica e attività alla struttura atomica

Per capire come questa struttura dettagliata influisce sulla chimica, il team ha utilizzato calcoli meccanici quantistici basati sulla teoria del funzionale della densità. Sono partiti dal modello 3D determinato sperimentalmente e hanno lasciato che gli atomi si rilassassero leggermente verso le posizioni di energia più bassa. I calcoli mostrano che la nanoparticella complessivamente porta una piccola carica negativa, trasferita dal supporto ossido, e che questa carica in eccesso si accumula sugli atomi di superficie a bassa coordinazione. Usando un modello standard della “banda d” per il comportamento catalitico, hanno anche trovato che questi stessi atomi sotto-coordinati possiedono stati elettronici che legano le molecole più fortemente, indicando una maggiore attività catalitica. In altre parole, gli atomi che si muovono di più e che hanno meno vicini sono anche quelli più propensi a catturare e trasformare le molecole reagenti.

Cosa significa per catalizzatori migliori

Per chi non è specialista, il risultato chiave è che i catalizzatori non possono essere compresi appieno come forme rigide e ideali. Questo lavoro mostra che anche una singola nanoparticella ha un paesaggio complesso e in costante mutamento di siti atomici, e che i punti più attivi sono atomi mobili, poco legati e carichi negativamente. Collegando direttamente mappe atomiche 3D dettagliate con modelli di struttura elettronica e reattività, lo studio offre una guida per progettare catalizzatori migliori: ottimizzare il materiale di supporto e la forma delle particelle per creare più di questi siti speciali, stabilizzarli e controllarne il movimento nelle condizioni di reazione.

Citazione: Ishikawa, R., Kubota, R., Kawahara, K. et al. 3D dynamic structure of a Pt nanoparticle on SrTiO₃ (001) during in-situ heating atomic-resolution ADF STEM imaging. Nat Commun 17, 1860 (2026). https://doi.org/10.1038/s41467-026-69767-5

Parole chiave: catalisi con nanoparticelle di platino, catalizzatori supportati su ossidi, imaging a scala atomica, siti attivi, dynamics delle nanoparticelle
