Integrazione su scala wafer di singoli nanodiamanti tramite intrappolamento elettrostatico

Trasformare minuscoli diamanti in grande tecnologia

Immaginate di ridurre parti di un computer quantistico o di un dispositivo per imaging medico alla dimensione di un granello di polvere. Questa è la promessa dei nanodiamanti—piccoli cristalli di diamante che possono ospitare difetti atomici speciali che funzionano come sensori e sorgenti di luce ultra-sensibili. Questo lavoro mostra un metodo pratico per posizionare un gran numero di singoli nanodiamanti in modo ordinato e rapido su superfici in stile chip, un passaggio chiave per trasformare le dimostrazioni di laboratorio in tecnologie quantistiche reali.

Perché i minuscoli diamanti contano

I diamanti sono famosi per la loro durezza e brillantezza, ma su scala nanometrica offrono qualcosa di ancora più prezioso: possono ospitare “difetti” quantistici, come i centri vacanza-azoto, che si comportano come atomi singoli controllabili. Questi nanodiamanti possono emettere fotoni singoli, rilevare campi magnetici ed elettrici e operare all'interno di tessuti viventi, rendendoli promettenti mattoni per il sensing quantistico, l'imaging e la comunicazione. Per passare da esperimenti isolati a dispositivi utili, gli ingegneri devono disporre singoli nanodiamanti con precisione su chip e circuiti fotonici, in reticoli regolari che possano essere prodotti su scala industriale.

La sfida di raggruppare i nanodiamanti

Posizionare i nanodiamanti è sorprendentemente difficile. Diversamente dalle nanoparticelle perfettamente sferiche, i nanodiamanti variano per dimensione, forma e chimica superficiale, il che li rende difficili da controllare. Metodi esistenti—come l'auto-assemblaggio guidato da template, il posizionamento con sonde a scansione o la stampa 3D—possono creare pattern ordinati, ma di solito solo su aree molto piccole e con bassa produttività. Spesso sono lenti, costosi e incompatibili con i processi CMOS standard usati per fabbricare l'elettronica moderna. Al campo mancava un metodo semplice, veloce e scalabile da pochi micrometri fino a wafer completi.

Una trappola gentile fatta di cariche elettriche

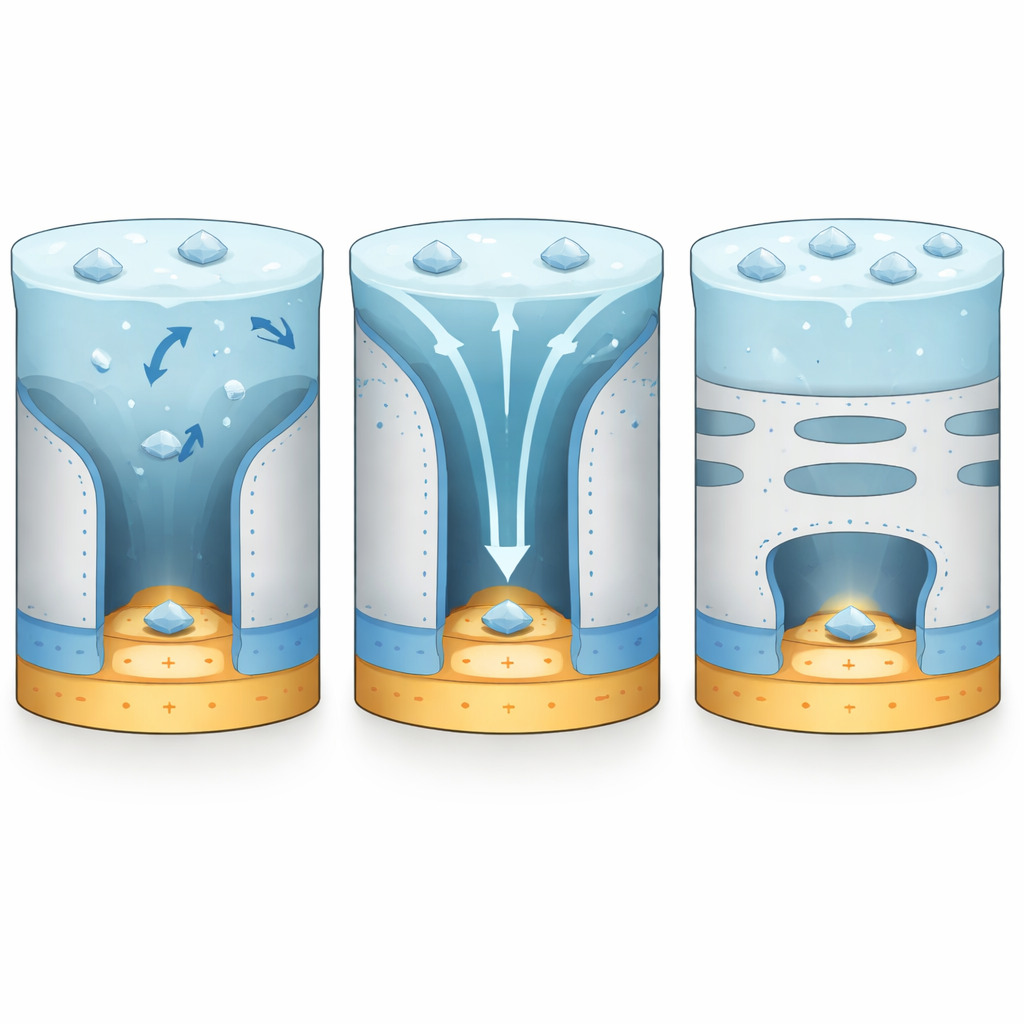

Gli autori introducono una tecnica di intrappolamento elettrostatico che agisce come un imbuto silenzioso e invisibile per nanodiamanti caricati negativamente sospesi in acqua. Si parte da un wafer di silicio e si tratta chimicamente la sua superficie in modo che il fondo di microscopici fori circolari porti cariche positive, mentre uno strato di photoresist che forma le pareti dei fori resti leggermente negativo. Quando una goccia di soluzione di nanodiamanti scorre su questa superficie patternata, il campo elettrico all'interno di ogni foro assume una forma a clessidra. Questo campo convoglia naturalmente un singolo nanodiamante carico negativamente verso il centro del fondo del foro, scoraggiando l'accumulo di particelle aggiuntive. Dopo una breve incubazione il liquido viene rimosso e lo stampo di photoresist viene eliminato, lasciando singoli nanodiamanti ancorati in posizioni ben definite.

Dalle singole trappole ai wafer completi

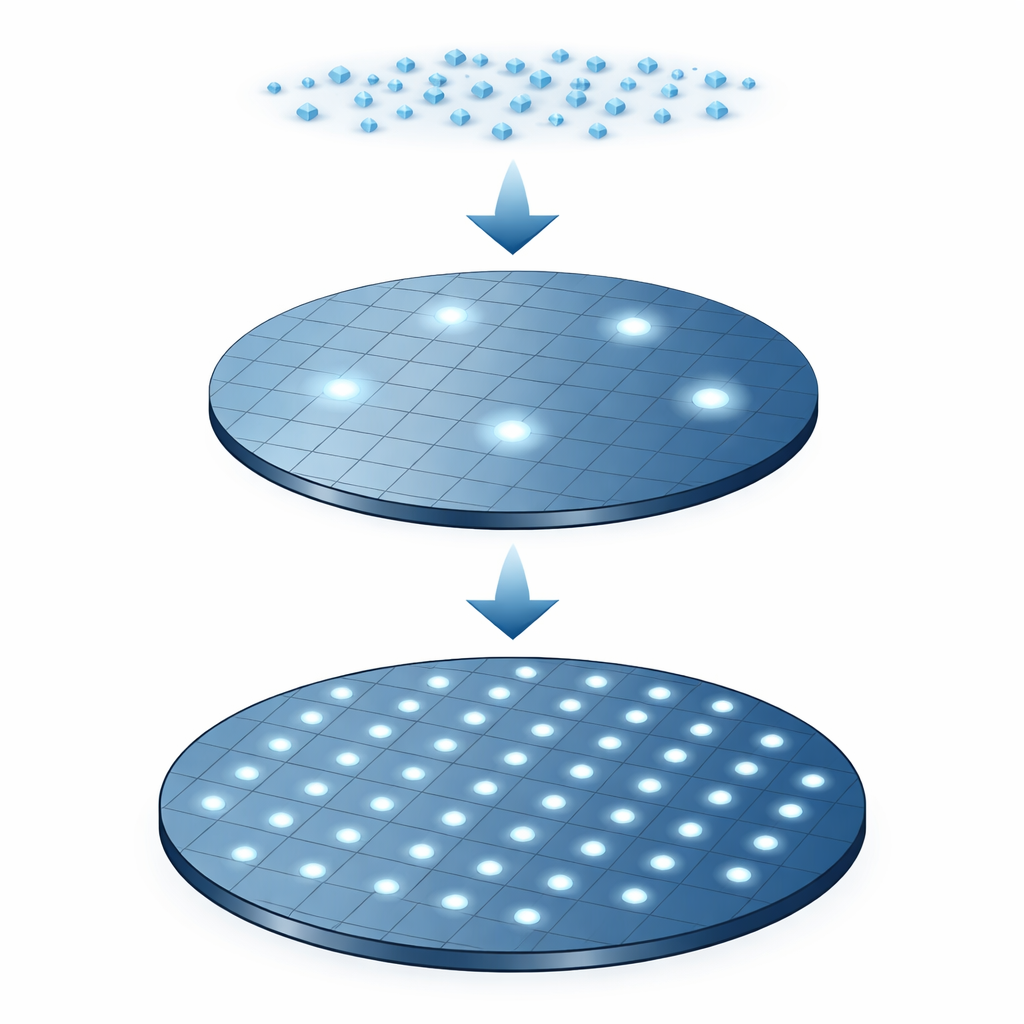

Aggiustando la geometria dei fori e il timing del processo, i ricercatori dimostrano di poter caricare in modo affidabile un nanodiamante per sito su ampi array. Gli esperimenti rivelano che la manopola di progetto chiave è il diametro del foro: fori piccoli favoriscono l'intrappolamento di particelle singole con alta accuratezza, mentre fori più grandi permettono a più nanodiamanti di insediarsi. Simulazioni numeriche di come il potenziale elettrico varia all'interno dei fori coincidono con le osservazioni sperimentali, individuando una regione stretta—la “vita” della clessidra—dove l'intrappolamento è più forte. Utilizzando fotolitografia standard su wafer da 8 pollici, il team ottiene array in cui circa l'82,5% dei siti contiene esattamente un nanodiamante, la combinazione più elevata di resa e area patternata riportata finora per questo tipo di sistema.

Pronto per chip e dispositivi reali

È cruciale che questo metodo di intrappolamento si integri comodamente nei flussi di lavoro di produzione dei semiconduttori esistenti. Il team dimostra il posizionamento preciso di nanodiamanti su guide d'onda in silicio, pilastri di nitruro di gallio e antenne a microonde in oro—strutture comunemente usate nei dispositivi quantistici fotonici e a microonde. I nanodiamanti restano in sede anche dopo processi ad alta temperatura, cosa importante per costruire circuiti complessi attorno a essi. Poiché l'approccio si basa solo su pattern di carica e sulla geometria dei fori, in principio può essere esteso ad altre nanoparticelle e a wafer ancora più grandi usati nell'industria.

Cosa significa per le tecnologie future

In termini quotidiani, gli autori hanno sviluppato un modo scalabile per “spargere e accoppiare” minuscoli diamanti pronti per il quantistico in posizioni ordinate su un intero chip, usando nulla di più esotico che fori sagomati e forze elettriche. Questo colma un divario di lunga data tra tecniche di posizionamento su piccola scala in laboratorio e le esigenze della produzione industriale. Rendendo più facile integrare singoli nanodiamanti dove necessario, questo lavoro potrebbe accelerare lo sviluppo di sensori quantistici pratici, sonde per imaging e componenti di comunicazione che un giorno potrebbero essere incorporati in strumenti medicali, smartphone o centri dati.
