Progetto inverso a onde complete in quasi tempo reale per dispositivi elettromagnetici

Progettazione più rapida per la tecnologia wireless di ogni giorno

Dagli smartphone e dai router Wi‑Fi ai tomografi medici e ai radar, la vita moderna dipende da dispositivi elettromagnetici che modellano e guidano onde invisibili. Tuttavia la progettazione di questi dispositivi è spesso lentissima, richiedendo giorni o settimane di pesanti simulazioni al computer. Questo articolo presenta un nuovo modo di progettare tali componenti in quasi tempo reale, aprendo la strada a un’innovazione più rapida per antenne, sensori e altri elementi che mantengono operativo il nostro mondo digitale.

Perché progettare dispositivi d’onda è così difficile

Gli ingegneri si sono a lungo affidati a una combinazione di esperienza, intuito e simulazioni per tentativi per scolpire strutture metalliche e dielettriche in modo che devino e irradino onde elettromagnetiche nel modo desiderato. Negli ultimi anni, il “progetto inverso” ha promesso di automatizzare questo processo: invece di indovinare una forma, l’ingegnere specifica il comportamento voluto e un algoritmo cerca una struttura che lo realizzi. Il problema è che ogni passo di questa ricerca richiede tipicamente una simulazione completa e dettagliata del dispositivo, che può durare molti minuti o ore. Per strutture complesse tridimensionali servono migliaia di tali simulazioni, rendendo il processo così lento che molti progetti ambiziosi diventano semplicemente impraticabili.

Limiti delle scorciatoie attuali

Diverse strategie hanno provato a domare questo onere computazionale. Alcuni algoritmi seguono gradienti—pendenze matematiche che indicano quale piccolo cambiamento migliora la prestazione—ma possono restare bloccati in minimi locali e spesso faticano con scelte discrete come “metallo qui o no”. Altri approcci, come gli algoritmi genetici e gli sciami di particelle, esplorano lo spazio delle soluzioni in modo più libero ma richiedono comunque un numero enorme di simulazioni. I surrogati basati su machine learning sostituiscono le simulazioni complete con reti neurali addestrate che prevedono le prestazioni a partire dalla geometria, ma costruire questi modelli richiede set di dati di addestramento enormi—spesso decine di migliaia fino a oltre un milione di simulazioni—e giorni o settimane di calcolo. Peggio ancora, le loro previsioni possono fallire in angoli inesplorati dello spazio di progetto, il che significa che una struttura che sembra perfetta in teoria può comportarsi male quando viene effettivamente simulata o costruita.

Una scorciatoia precomputata che resta esatta

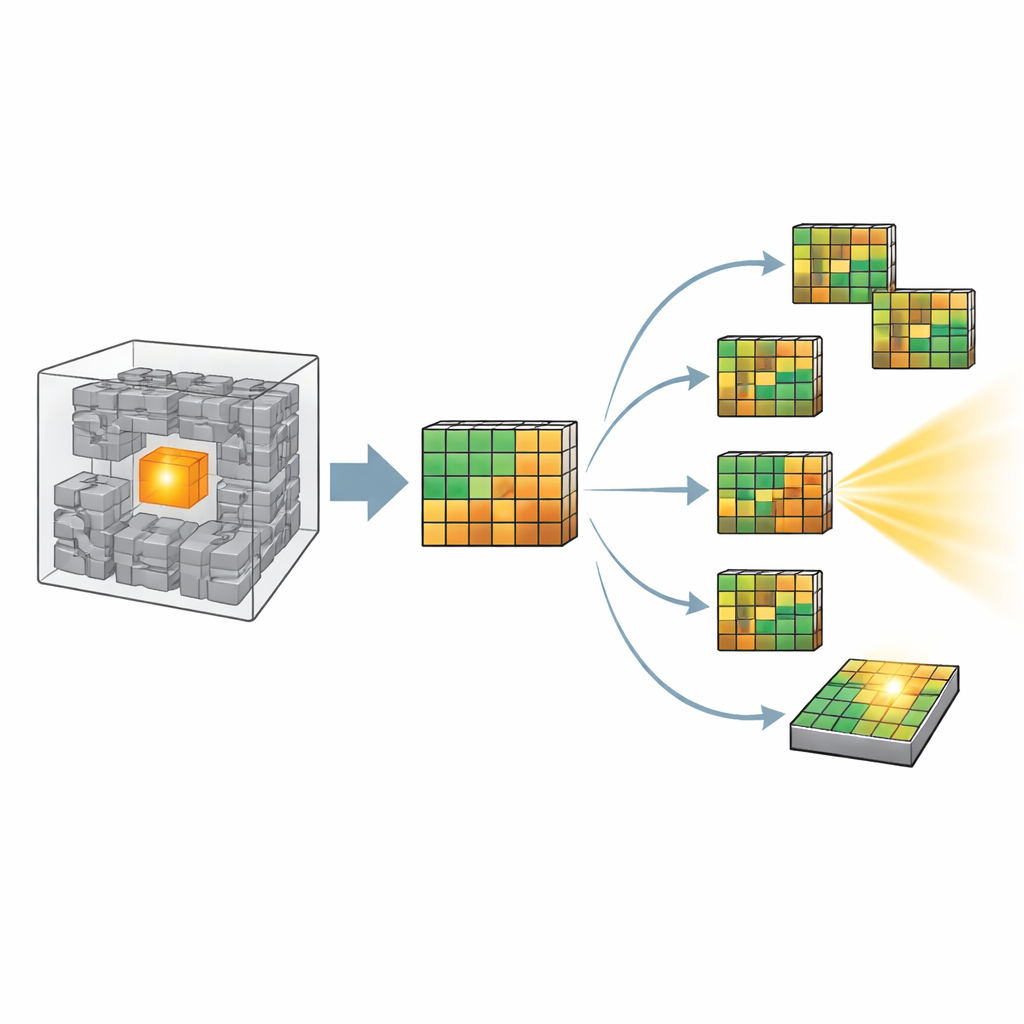

Gli autori introducono il metodo della Funzione di Green Numerica Precomputata (PNGF), che mantiene l’accuratezza della fisica a onde complete riducendo il costo per passo di progetto a millisecondi. L’idea chiave è separare le parti del dispositivo che non cambiano mai—come substrati, piani di massa e alimentazioni—from la regione dove il progetto può variare. La fisica garantisce che l’effetto di questi dintorni statici sulla regione di progetto possa essere catturato in una singola matrice precomputata nota come funzione di Green numerica. Dopo aver calcolato questa matrice una volta con un simulatore convenzionale, qualsiasi pattern candidato di metallo o dielettrico all’interno della regione di progetto può essere valutato risolvendo un sistema di equazioni molto più piccolo che coinvolge solo quella regione, senza approssimazioni rispetto al risolutore originale.

Piccoli cambiamenti locali, aggiornamenti fulminei

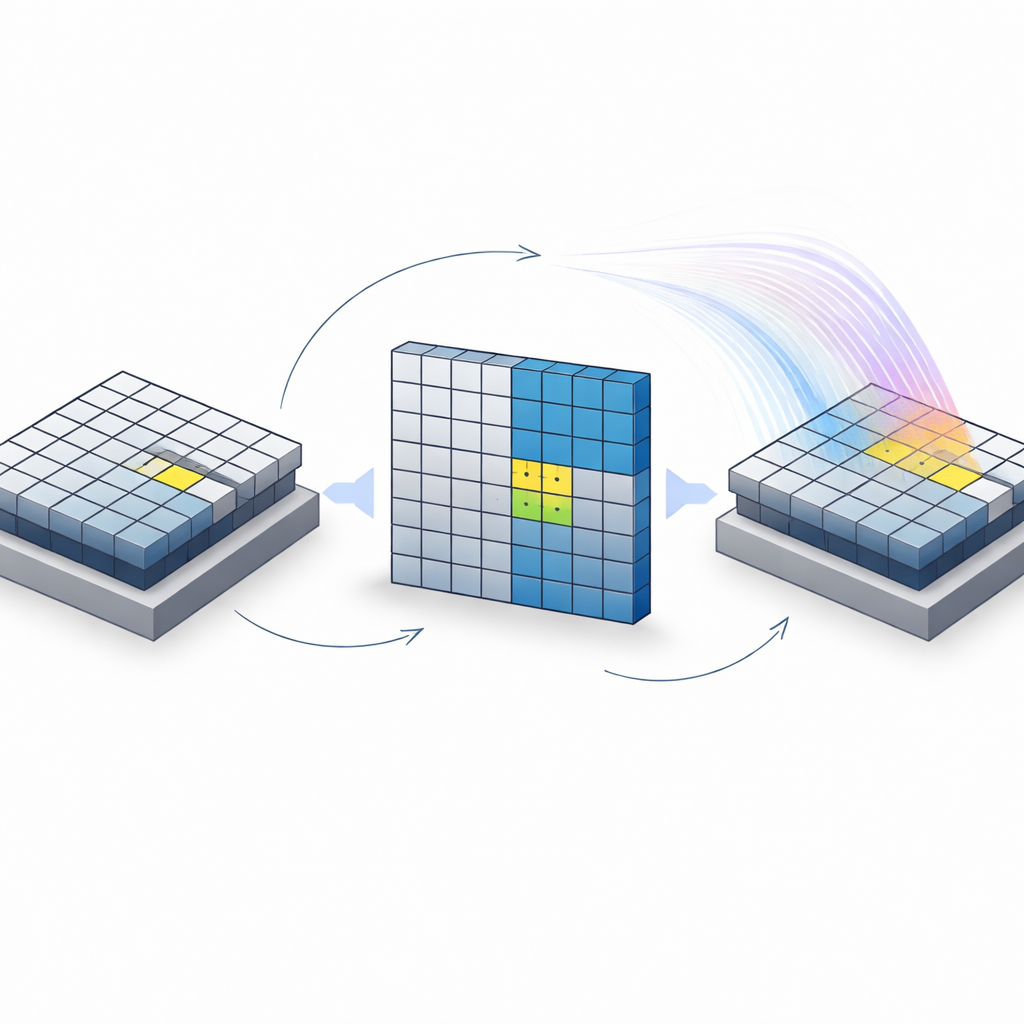

Molti algoritmi di progetto inverso, incluso lo schema di ricerca binaria diretta usato qui, modificano solo pochi pixel o tasselli del progetto a ogni iterazione—attivando o disattivando ad esempio una zona di metallo. PNGF sfrutta questo trattando ogni piccolo cambiamento come un aggiornamento a rango ridotto della sua matrice di sistema. Usando uno strumento classico dell’algebra lineare chiamato identità di Woodbury, il metodo aggiorna la soluzione senza ricalcolare tutto da zero. Ciò fa sì che il tempo per valutare un nuovo candidato cresca solo linearmente con il numero di incognite nella regione di progetto e sia completamente indipendente dalla complessità dell’ambiente elettromagnetico più ampio. Nei benchmark, PNGF ha ottenuto accelerazioni fino a 16.000 volte rispetto ai principali solutori commerciali, riducendo i tempi di ottimizzazione da giorni o settimane a secondi o minuti, mantenendo le loro soluzioni con più cifre di precisione concordanti.

Dispositivi reali costruiti in ore, non settimane

Per dimostrare la potenza del metodo, i ricercatori hanno progettato tre componenti pratici per microonde. Primo, hanno creato un’antenna su substrato compatta a 30 GHz con una larghezza di banda frazionaria di circa il 40% e un pattern di radiazione stabile sulla banda, proprietà difficili da ottenere con i tradizionali design a patch. Secondo, hanno prodotto un’antenna a beam commutabile riconfigurabile che può spostare il suo massimo di circa 70 gradi usando un singolo interruttore, scalata e fabbricata a 6 GHz per la misura. Terzo, hanno progettato una transizione molto corta tra una linea microstrip e una guida d’onda integrata nel substrato, ottenendo prestazioni broadband e a bassa perdita in un ingombro più di quattro volte più corto di una transizione conica convenzionale. In tutti i casi, i progetti basati su PNGF hanno concordato strettamente con le misure dei prototipi fabbricati e hanno richiesto tempi totali di progetto dell’ordine di minuti fino a circa un’ora, inclusa la precomputazione.

Cosa significa per le tecnologie future

Per un non addetto ai lavori, la conclusione principale è che gli autori hanno trovato un modo per mantenere la fedeltà fisica completa dei migliori simulatori elettromagnetici rendendo il ciclo di progettazione quasi veloce come esplorare idee su un portatile. Invece di aspettare giorni per vedere come si comporta una nuova forma di antenna, gli ingegneri possono esplorare migliaia di configurazioni nel tempo che prima serviva per una singola simulazione, senza ricorrere a scorciatoie approssimate basate su machine learning. Sebbene sviluppato per microonde e strutture per antenne, lo stesso quadro matematico può estendersi all’ottica, all’acustica e perfino al flusso di calore—ovunque onde o campi diffusivi seguano equazioni lineari. Con la diffusione di questo approccio, possiamo aspettarci uno sviluppo più rapido di hardware wireless più piccolo e più capace e di altre tecnologie basate su onde che sostengono discretamente la vita moderna.

Citazione: Sun, JH., Elsawaf, M., Zheng, Y. et al. Near real-time full-wave inverse design of electromagnetic devices. Nat Commun 17, 2372 (2026). https://doi.org/10.1038/s41467-026-69477-y

Parole chiave: progetto inverso elettromagnetico, funzione di Green numerica, ottimizzazione antenna, elettromagnetismo computazionale, ingegneria delle microonde
