Plasticità a temperatura ambiente in Ag2Te indotta dall’hopping di ioni Ag

Un metallo che si piega come la plastica

Immaginate un bracciale elettronico che può torcersi, allungarsi e flettersi con il vostro polso mentre trasforma silenziosamente il calore del corpo in elettricità. Per costruire dispositivi del genere, gli ingegneri hanno bisogno di semiconduttori che si comportino più come metalli morbidi o plastiche che come i fragili cristalli dei chip attuali. Questo studio rivela come un composto argento–tellurio, Ag2Te, realizzi questo improbabile trucco a temperatura ambiente, scoprendo una danza atomica che permette a un cristallo rigido di piegarsi senza rompersi pur mantenendo una conduzione elettrica efficiente.

Perché la flessibilità conta

Generatori termoelettrici indossabili e sensori flessibili promettono energia e informatica intrecciate nei vestiti, cerotti per la pelle e robot morbidi. I semiconduttori inorganici convenzionali sono rigidi e soggetti a fratture, quindi i dispositivi flessibili si affidano di solito a film sottili incollati su plastiche morbide, cosa che aumenta la complessità e limita la durata. Una nuova classe di semiconduttori inorganici “plastici” sta cambiando questo quadro: questi materiali possono sopportare grandi deformazioni permanenti come i metalli, pur mantenendo le proprietà elettroniche necessarie per dispositivi utili. Tra questi, Ag2Te è particolarmente interessante perché è allo stesso tempo straordinariamente allungabile a temperatura ambiente e un materiale termoelettrico rispettabile, capace di convertire differenze di temperatura in elettricità con prestazioni paragonabili ad altri composti flessibili d’avanguardia.

Osservare i cristalli che si allungano in tempo reale

Per capire come Ag2Te si pieghi senza disfarsi, i ricercatori hanno allungato sia campioni in massa sia travi a scala nanometrica osservandone la struttura interna con microscopi elettronici avanzati. I test macroscopici hanno mostrato che Ag2Te in massa può allungarsi di oltre il 10 percento a temperatura ambiente, una quantità enorme per un semiconduttore cristallino, e lo fa senza formare il sottile “collo” tipico dei metalli prossimi alla rottura. Al microscopio, travi sottili di Ag2Te si sono allungate fino a quasi il 13 percento di deformazione rimanendo cristalline. L’analisi chimica ha confermato che il rapporto tra atomi di argento e tellurio rimaneva invariato, escludendo come spiegazione un ampio scioglimento o una segregazione chimica.

Cristalli che si riorientano dolcemente

Invece di scivolare lungo linee di difetto come fanno i metalli, Ag2Te accoglie l’allungamento frantumandosi in molte piccole regioni, o domini, i cui reticoli cristallini ruotano l’uno rispetto all’altro di circa 92 gradi. Questi domini di rotazione appaiono ovunque il materiale subisca forti sforzi, in particolare vicino ai punti dove si verificherà la frattura, e si osservano anche in campioni più grandi. Poiché i domini si formano e crescono attraverso il materiale invece di concentrare la deformazione in una zona stretta, il cristallo evita l’assottigliamento localizzato che porta al necking e alla rottura improvvisa. Il processo assomiglia a una folla che si volta in passi coordinati piuttosto che a persone che spingono attraverso una singola faglia.

Il ruolo nascosto degli ioni d’argento in movimento

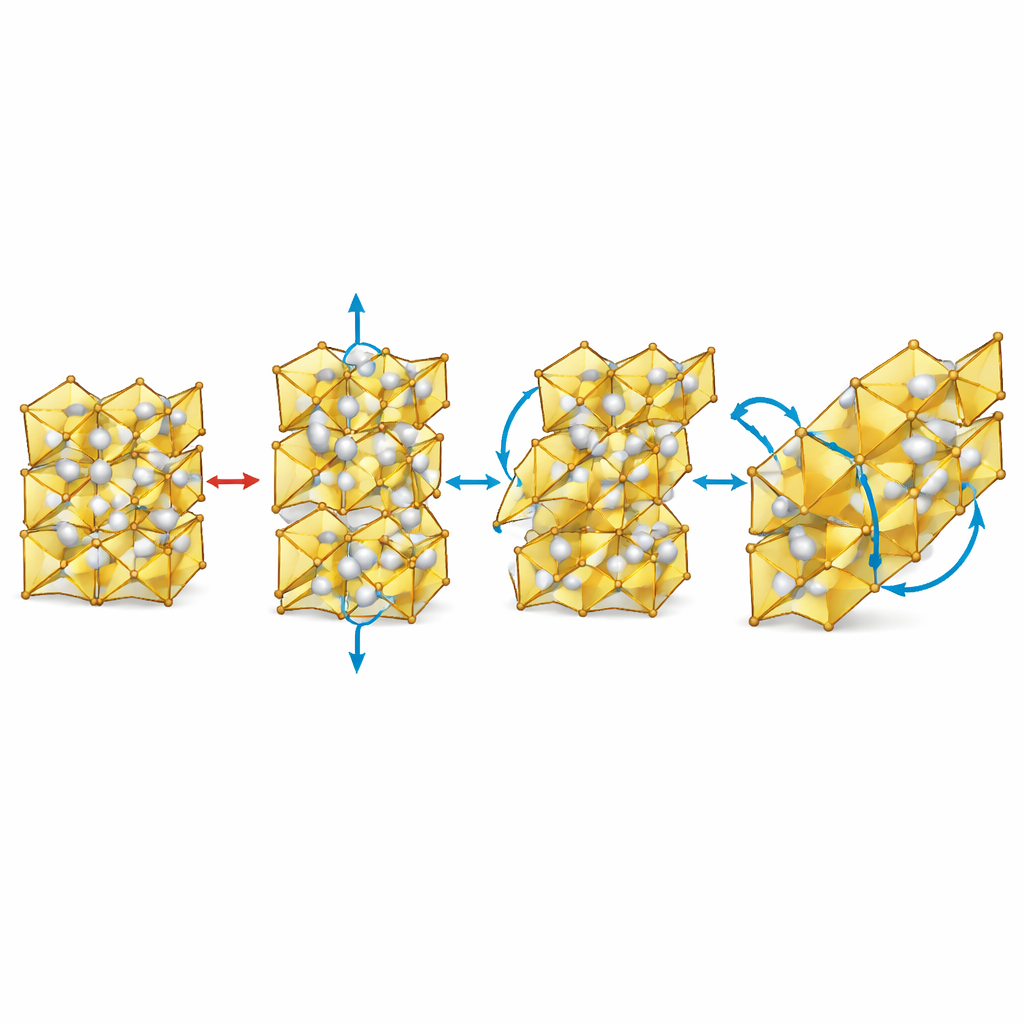

Al cuore di questo comportamento c’è un sottile riassetto degli atomi. Sotto trazione, il telaio costruito principalmente da atomi di tellurio si allunga nella direzione di tiro e si comprime lateralmente. Questa distorsione spreme gli ioni d’argento fuori dalle loro solite nicchie e li incoraggia a saltare in siti vuoti vicini che sono naturalmente presenti in certi piani atomici. Simulazioni al calcolatore basate sulla meccanica quantistica mostrano che la barriera energetica per questi salti è modesta e diventa ancora più bassa quando il reticolo è deformato, il che significa che la sollecitazione applicata favorisce attivamente il moto ionico. Man mano che gli ioni d’argento migrano, un intero piano ricco di vacanze del cristallo può ruotare di circa 92 gradi, creando un nuovo dominio che allevia la tensione accumulata preservando l’ordine a lungo raggio e la composizione complessiva.

Flessibile ed efficiente allo stesso tempo

Crucialmente, questo meccanismo di rotazione e hopping non distrugge la capacità del cristallo di trasportare carica e calore in modo controllato. Misure delle prestazioni termoelettriche di Ag2Te mostrano un fattore di merito intorno a 0,67 a circa 400 K, paragonabile ad altri semiconduttori duttili a temperatura ambiente di punta. Poiché il materiale si deforma mediante rotazioni coordinate di domini integri piuttosto che formando crepe, zone amorfe o grandi concentrazioni di difetti tradizionali, le sue proprietà elettriche restano in gran parte intatte anche dopo piegamenti sostanziali. Questo rende Ag2Te un candidato promettente per generatori termoelettrici flessibili e per altre elettroniche pieghevoli dove devono coesistere robustezza e funzionalità.

Una nuova regola progettuale per l’elettronica morbida

Rivelando che l’hopping indotto dallo sforzo di ioni d’argento mobili può innescare grandi rotazioni coerenti del reticolo cristallino, questo lavoro propone un nuovo modo di progettare semiconduttori pieghevoli. Invece di affidarsi allo scorrimento metallico convenzionale o a una parziale perdita d’ordine, gli ingegneri possono puntare a materiali in cui certi ioni siano sufficientemente liberi di muoversi sotto sforzo e aiutino il telaio rigido a riconfigurarsi dolcemente. Ag2Te funge quindi da sistema modello, mostrando che una mobilità ionica accuratamente tarata può trasformare cristalli intrinsecamente fragili in componenti meccanicamente tolleranti senza sacrificare le prestazioni elettroniche necessarie per i dispositivi flessibili di nuova generazione.

Citazione: Guo, A., Liu, K., Wang, Z. et al. Room-temperature plasticity in Ag₂Te induced by Ag ions hopping. Nat Commun 17, 2416 (2026). https://doi.org/10.1038/s41467-026-69298-z

Parole chiave: elettronica flessibile, materiali termoelettrici, semiconduttori plastici, calcogenuri d’argento, migrazione ionica
