Controllo multivalore in memoria dell'olonomia generica SO(m) nella fotonica

La luce che ricorda

Le tecnologie moderne, dai data center ai computer quantistici, si basano sempre più sulla manipolazione della luce anziché degli elettroni. Tuttavia, la maggior parte dei chip ottici è o molto precisa ma fragile, o robusta ma difficile da riprogrammare. Questo lavoro mostra come costruire circuiti ottici che siano allo stesso tempo resistenti alle imperfezioni e riscrivibili come un chip di memoria, usando un materiale speciale che può "ricordare" il proprio stato anche a potenza spenta.

Perché i percorsi stabili della luce sono importanti

Ogni volta che la luce attraversa un circuito complesso, piccole imperfezioni di fabbricazione o derive di temperatura possono compromettere i delicati schemi di interferenza che trasportano l'informazione. Un modo per ovviare a questo è usare i cosiddetti percorsi geometrici di evoluzione: il risultato dipende principalmente dal percorso complessivo che la luce compie in uno spazio astratto di possibilità, non dal tempo esatto o dai dettagli locali. Questi percorsi, noti dalla fisica quantistica, possono realizzare rotazioni affidabili dell'informazione codificata in diversi canali luminosi. Finora, però, tali operazioni geometriche sui chip fotonici erano sostanzialmente fissate una volta costruito il chip, rendendole poco adatte per processori ottici programmabili o allenabili.

Un chip che può riorganizzare le proprie regole

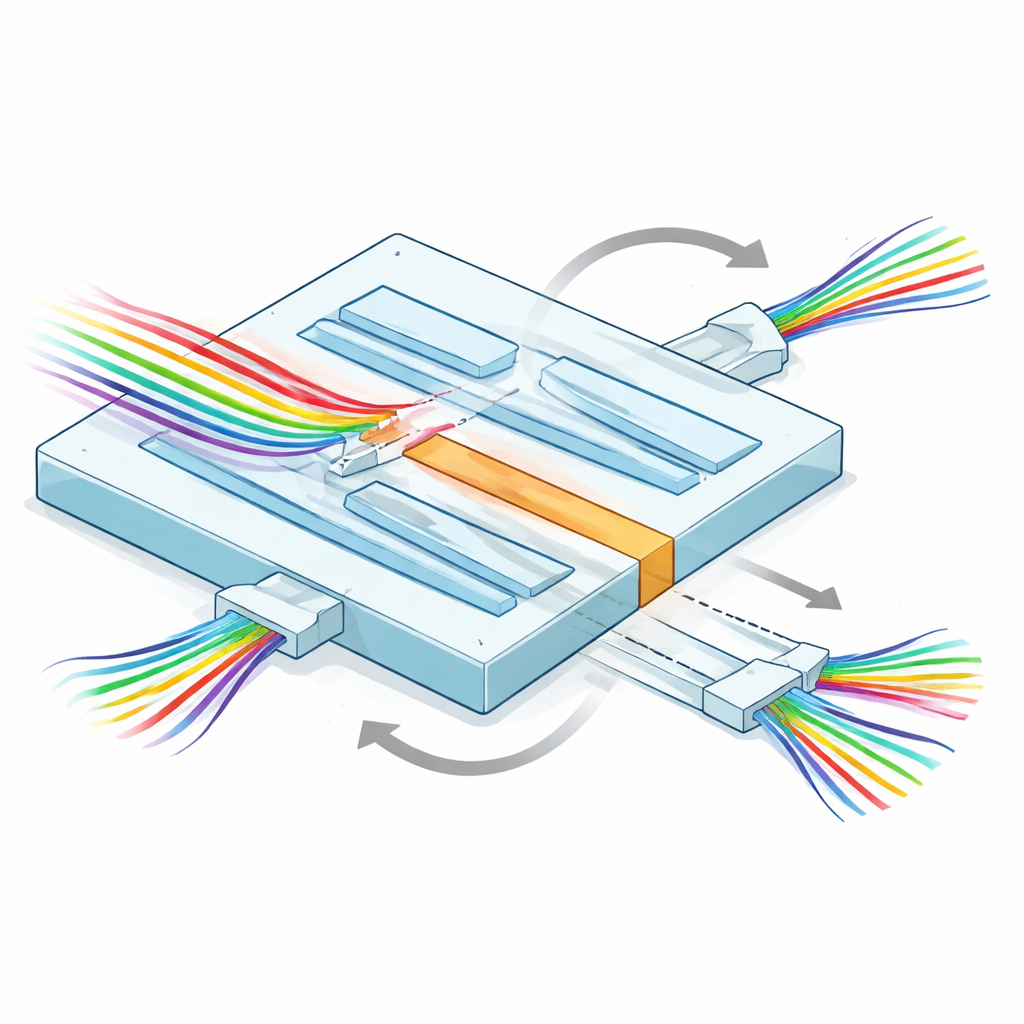

Gli autori affrontano questa rigidità aggiungendo uno strato sottile di un materiale a cambiamento di fase chiamato Sb₂Se₃ sopra un chip fotonico multistrato in silicio. Questo materiale è una sorta di camaleonte ottico: quando è cristallino rispetto allo stato amorfo (più vetroso), il suo indice di rifrazione cambia drasticamente. Usando impulsi laser focalizzati, il gruppo può commutare guide d'onda selezionate di Sb₂Se₃ tra questi due stati, e il nuovo stato rimane anche dopo lo spegnimento del laser. Poiché le guide di Sb₂Se₃ sono incorporate direttamente nella rete che trasporta la luce, cambiare la loro fase non si limita a modificare un singolo parametro; altera infatti il numero di pattern luminosi che condividono esattamente le stesse condizioni, rimodellando lo spazio astratto in cui avviene l'evoluzione geometrica.

Passare da due a tre modi di condividere la luce

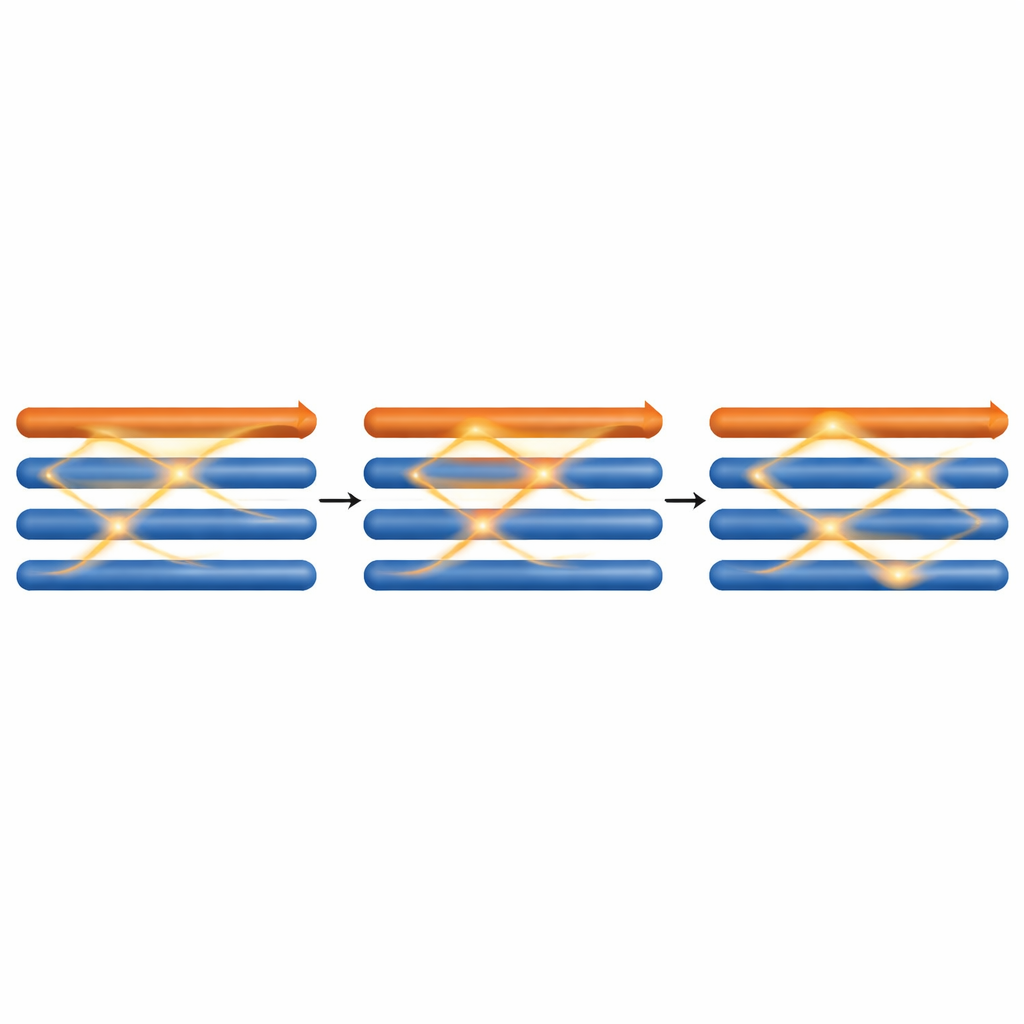

Per rendere concreto il concetto, i ricercatori progettano una struttura di cinque guide d'onda ravvicinate disposte su tre strati verticali. Quattro sono in silicio e una, sullo strato superiore, è in Sb₂Se₃. La luce viene iniettata in due delle guide di silicio. Quando la guida in Sb₂Se₃ è cristallina, le sue proprietà ottiche differiscono fortemente dal silicio, quindi il sistema supporta effettivamente due principali pattern luminosi condivisi. In questo caso, la luce subisce una rotazione geometrica controllata su due canali, ignorando in gran parte il percorso attraverso Sb₂Se₃. Quando la stessa guida viene commutata nello stato amorfo, il suo indice si avvicina a quello del silicio e compare un terzo pattern condiviso. Il chip continua a comportarsi come un rotatore a due canali all'ingresso e all'uscita, ma il percorso interno della luce ora si svolge in uno spazio a tre vie, determinando una fase geometrica differente e quindi una diversa rotazione pur mantenendo la stessa disposizione fisica.

Costruire il controllo ottico multivalore

Poiché ciascun blocco può comportarsi in almeno due modi geometrici distinti a seconda dello stato del materiale memorizzato, gli autori possono concatenarli come bit in una parola digitale. Due unità in cascata producono già tre livelli di rotazione distinti; tre unità consentono otto diverse trasformazioni a tre canali, assemblate usando una ricetta matematica nota come rotazioni di Givens. Gli esperimenti confermano che queste operazioni multivalore corrispondono strettamente alle previsioni teoriche, con alta fedeltà anche dopo cicli ripetuti di scrittura e cancellazione. Gli stessi blocchi costitutivi possono essere disposti in mesh più elaborate che fanno "intrecciare" la luce fra diversi canali, permettendo schemi di commutazione ottica programmabili utili sia per l'instradamento classico dei dati sia per stili topologici di controllo quantistico.

Dal concetto ai dispositivi futuri

In termini semplici, questo lavoro introduce un chip ottico che può immagazzinare non solo dati, ma le regole stesse con cui la luce viene elaborata, e può riscrivere quelle regole usando raffiche di luce. Unendo l'evoluzione geometrica — che resiste naturalmente a molte fonti di rumore — con materiali a cambiamento di fase non volatili, gli autori dimostrano una strada verso hardware fotonico tollerante agli errori e a basso consumo. Tali dispositivi potrebbero sostenere reti neurali ottiche riconfigurabili, tessuti di commutazione flessibili nei data center e, in futuro, processori quantistici robusti che si basano sulla geometria dei percorsi luminosi anziché su fasi fragili e finemente accordate.

Citazione: Chen, Y., Zhang, J., Xiang, J. et al. In-memory multilevel control of generic SO(m) holonomy in photonics. Nat Commun 17, 2480 (2026). https://doi.org/10.1038/s41467-026-69287-2

Parole chiave: fotonică integrata, materiali a cambiamento di fase, fase geometrica, calcolo ottico, controllo olografico quantistico
