La polarizzazione interfaciale stabilizzata dalla deformazione regola la funzione lavoro di oltre 1 eV in eterostrutture RuO2/TiO2

Perché spostamenti atomici minimi possono essere decisivi per i dispositivi del futuro

I metalli sono solitamente considerati blocchi elettricamente uniformi in cui i campi elettrici vengono rapidamente schermati. Questo studio ribalta quell’immagine semplice per un ossido metallico comune, mostrando che quando viene cresciuto in strati ultrafini sopra un altro ossido, spostamenti sottili degli atomi al loro confine generano un effetto elettrico intrinseco. Questo effetto nascosto permette ai ricercatori di modificare quanto saldamente il metallo trattiene i suoi elettroni di oltre un elettronvolt — una variazione enorme per tecnologie che dipendono dal movimento efficiente di carica, dai sensori e catalizzatori ai dispositivi quantistici.

Un effetto elettrico nascosto al confine di un metallo

In molte elettroniche moderne basate su ossidi, gli ingegneri accumulano intenzionalmente carica elettrica nel punto d’incontro tra due materiali diversi. Questa “polarizzazione interfaciale” è stata a lungo sfruttata in semiconduttori e isolanti per creare fogli conduttivi di elettroni o dipoli elettrici commutabili. I metalli, però, sono stati considerati fuori portata perché i loro elettroni mobili dovrebbero schermare qualsiasi campo elettrico a lungo raggio. Gli autori mettono in discussione questa visione studiando un ossido metallico, il biossido di rutenio (RuO2), cresciuto su biossido di titanio (TiO2) in una pila attentamente controllata e atomica. L’obiettivo era verificare se un effetto polarizzante potesse sopravvivere all’interfaccia sepolta e, in tal caso, se sarebbe stato in grado di modificare in modo percettibile il comportamento elettronico del metallo.

Costruire sandwich di ossidi con precisione atomica

Per indagare la questione, il team ha usato la epitassia a fascio molecolare ibrida, una tecnica che consente di depositare materiali uno strato atomico alla volta. Hanno fabbricato strutture in cui un film di RuO2 spesso pochi nanometri è inserito tra strati altrettanto sottili di TiO2 su un substrato cristallino di TiO2. Poiché le spaziature atomiche di RuO2 e TiO2 non coincidono perfettamente, il film di RuO2 risulta teso e compresso in direzioni diverse — condizioni note per indurre fasi insolite negli ossidi. Misure ai raggi X e microscopia a forza atomica hanno confermato che gli strati erano estremamente piatti, cristallini e ben controllati nello spessore, con il film di RuO2 che rimaneva deformato per spessori inferiori a circa 4 nanometri.

Osservare lo spostamento degli atomi e la formazione di dipoli

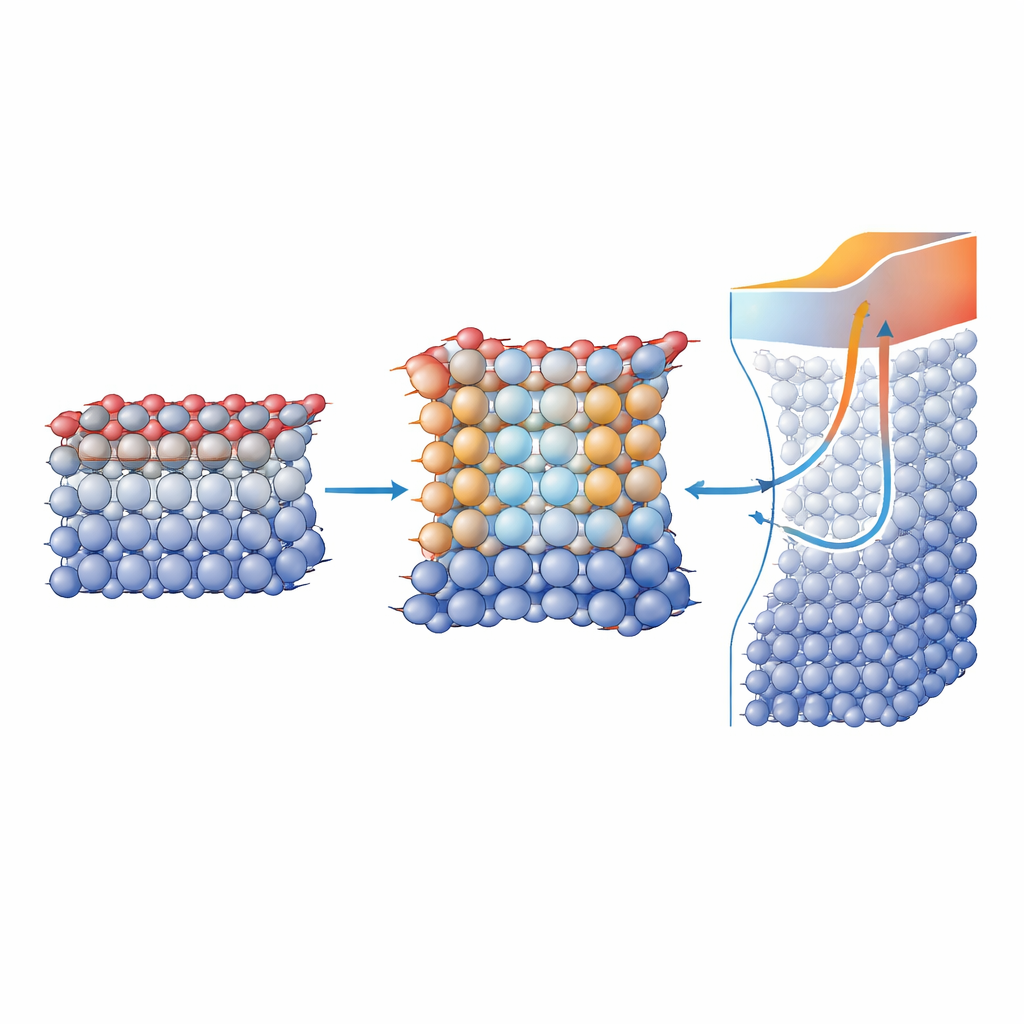

Per capire cosa succede agli atomi all’interfaccia sepolta, i ricercatori si sono rivolti a un metodo d’imaging all’avanguardia chiamato pitcografia elettronica multislice. Questo approccio ricostruisce le posizioni sia degli atomi pesanti del metallo sia di quelli più leggeri dell’ossigeno con precisione al picometro. Le immagini hanno rivelato che, vicino a ciascuna interfaccia RuO2/TiO2, gli ioni metallici si spostano leggermente rispetto alle rispettive gabbie di ossigeno in una direzione perpendicolare agli strati. Questi minuscoli spostamenti puntano da TiO2 verso RuO2 e sono opposti alle interfacce superiore e inferiore, formando regioni speculari con dipoli elettrici intrinseci. L’effetto si estende per un paio di strati atomici nel RuO2 metallico, dimostrando che una distorsione polare può coesistere con una buona conducibilità elettrica in questo sistema dalla struttura rutilo.

Trasformare la polarizzazione sepolta in una barriera di superficie regolabile

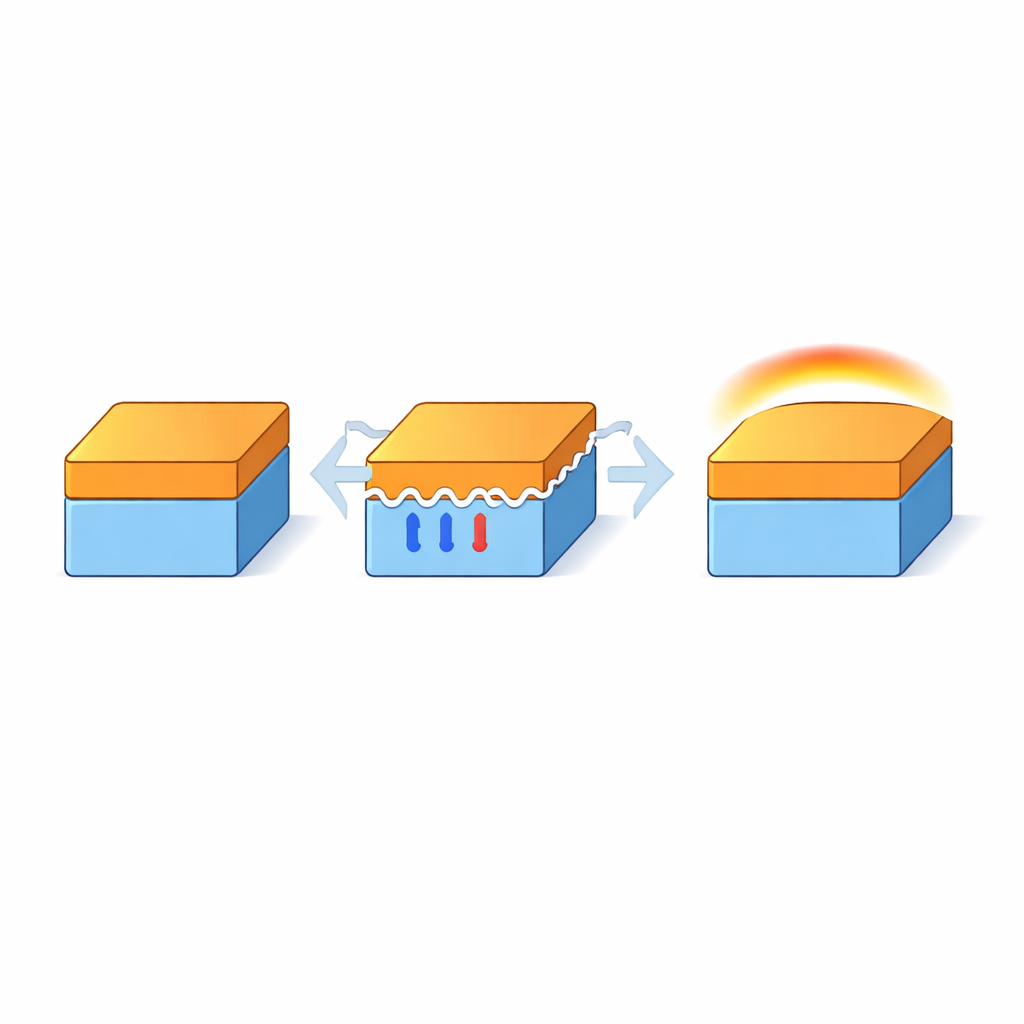

Il team si è quindi chiesto come questa polarizzazione nascosta influenzi la superficie da cui gli elettroni effettivamente escono o entrano nel metallo. Usando la microscopia a sonda di Kelvin, hanno mappato il potenziale locale di superficie dei film di RuO2 di diversi spessori e l’hanno convertito nella funzione lavoro di superficie — la barriera energetica che un elettrone deve superare per sfuggire. Anziché variare in modo uniforme con lo spessore, la funzione lavoro aumentava bruscamente quando lo strato di RuO2 si avvicinava a circa 4 nanometri, raggiungendo un picco di oltre 1 elettronvolt rispetto ai valori del film sottile e del substrato, per poi diminuire nuovamente quando il film diventava più spesso e rilassava la deformazione. Questo comportamento non monotono è incompatibile con un semplice allineamento di bande tra RuO2 e TiO2. Indica invece un campo elettrico interno aggiuntivo creato dalla polarizzazione interfaciale, che potenzia la barriera superficiale in modo più marcato quando il film è sottile e completamente deformato.

Come il trasporto di carica rivela uno strato interfaciale speciale

Misure elettriche hanno aggiunto un altro pezzo al puzzle. Monitorando la conduttività di foglio, la densità di portatori e la mobilità delle pile RuO2/TiO2 mentre lo strato di RuO2 si ispessiva, gli autori hanno dimostrato che la corrente scorre attraverso due canali in parallelo: l’interno simile al bulk del metallo e una regione più sottile vicino all’interfaccia dove la conduttività è ridotta. La modellizzazione di questi dati indica che questo strato interfaciale compensato è spesso circa 1,6 nanometri quando RuO2 è su TiO2, e si riduce a circa 0,7 nanometri quando RuO2 è simmetricamente cappato con TiO2 su entrambi i lati. Quegli spessori corrispondono strettamente alla regione polarizzata osservata nella microscopia, e la ridotta conduttività è coerente con altri cosiddetti metalli polari. Insieme, i risultati di trasporto e imaging mostrano che la polarizzazione sepolta non è solo una curiosità strutturale: plasma direttamente il modo in cui gli elettroni si muovono.

Cosa significa per le future tecnologie basate sugli ossidi

Stabilizzando la polarizzazione interfaciale in un ossido metallico e collegandola a una variazione reversibile della funzione lavoro di superficie di entità record, questo lavoro apre una nuova strategia di progettazione per dispositivi a base di ossidi. Anziché fare affidamento su trattamenti chimici o molecole adsorbite per modulare il comportamento elettronico di un metallo, gli ingegneri potrebbero regolare lo spessore degli strati, la deformazione o l’ordine di impilamento per scolpire regioni polari nascoste che a loro volta controllano le barriere di superficie e la conducibilità. Questi metalli polari stabilizzati dalla deformazione potrebbero offrire contatti regolabili per l’elettronica, superfici più attive per la catalisi e nuovi spazi di esplorazione per fasi quantistiche sensibili ai campi elettrici su scala nanometrica.

Citazione: Jeong, S.G., Lin, B.Y.X., Jin, M. et al. Strain-stabilized interfacial polarization tunes work function over 1 eV in RuO₂/TiO₂ heterostructures. Nat Commun 17, 2516 (2026). https://doi.org/10.1038/s41467-026-69200-x

Parole chiave: metalli polari, eterostrutture di ossidi, regolazione della funzione lavoro, polarizzazione interfaciale, sottili film di RuO2 TiO2
