Migliorare le prestazioni dei film resonatori acustici bulk ottimizzando la cristallinità dello strato seed AlN e l’allineamento di polarità

Perché filtri migliori contano nella vita wireless di tutti i giorni

Dallo streaming di video in mobilità al collegamento dei dispositivi smart di casa, i nostri apparecchi si affidano a componenti minuscoli che ripuliscono segnali radio affollati. Con l’avanzare del 5G, dei futuri 6G e delle nuove generazioni di Wi‑Fi verso frequenze più alte, questi componenti—soprattutto i filtri radio—vengono sottoposti a sforzi crescenti. Questo articolo esplora come realizzare versioni migliori di uno degli elementi chiave, il resonatore acustico bulk in film, affinché i sistemi wireless futuri possano trasportare più dati con meno interferenze.

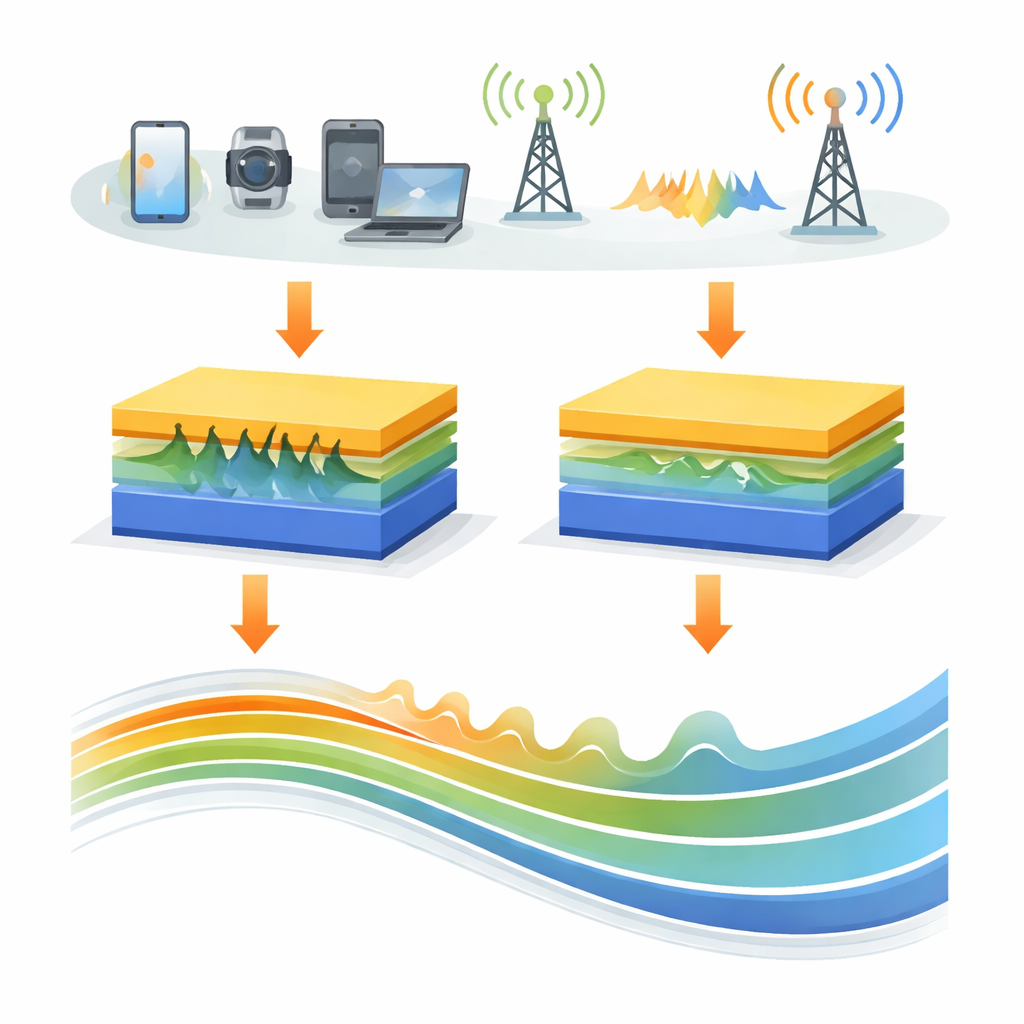

Come le piccole “scatole sonore” ripuliscono i segnali radio

I film bulk acoustic resonators (FBAR) funzionano come micro‑scatole sonore incise su un chip. Invece di vibrare nell’aria, vibrano all’interno di un sottile film solido, convertendo segnali elettrici in onde meccaniche e viceversa. Vibrando intensamente solo a certe frequenze, lasciano passare i canali desiderati e bloccano gli altri. Un materiale comune per questi film è il nitruro di alluminio, stabile, veloce e compatibile con i processi standard per chip. Tuttavia, la sua capacità di convertire energia elettrica in movimento meccanico è modesta, il che limita l’ampiezza della banda utile che può filtrare—un limite importante per i canali ampi usati nelle comunicazioni wireless moderne.

Migliorare le prestazioni con un cristallo opportunamente drogato

Per ottenere una risposta più forte, i ricercatori spesso aggiungono una piccola quantità di scandio al nitruro di alluminio, creando nitruro di alluminio drogato con scandio. Questa lega può vibrare in modo più efficiente e supportare filtri con larghezze di banda maggiori. Il problema è che l’aggiunta di scandio tende a rendere il film più ruvido e a disturbare il suo allineamento cristallino, entrambi effetti che danneggiano le prestazioni del dispositivo. Gli ingegneri cercano solitamente di risolvere questo problema aggiungendo uno “strato seed” sottostante di nitruro di alluminio per guidare la crescita dello strato drogato con scandio. Lo strato seed dovrebbe funzionare come un modello, incoraggiando lo strato attivo ad allinearsi perfettamente nella direzione preferita.

Quando i cristalli capovolti si annullano a vicenda

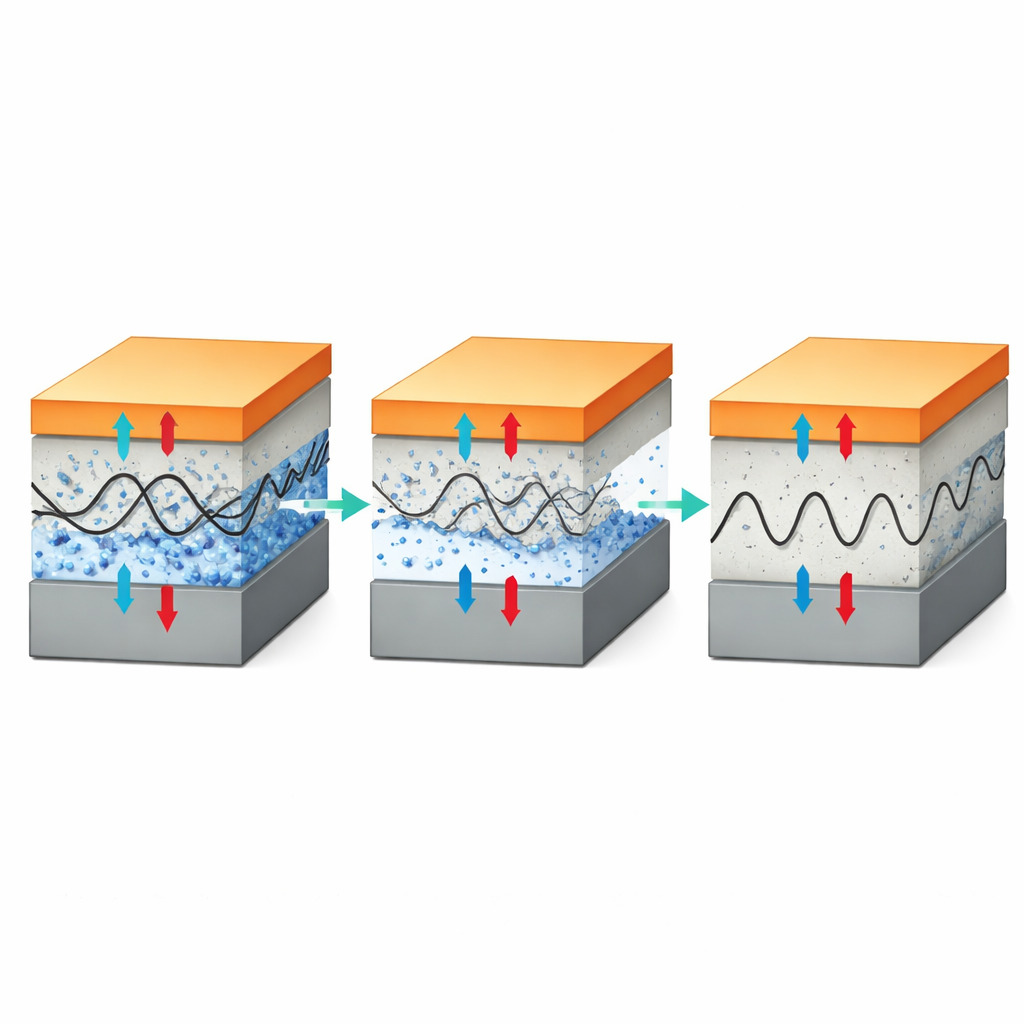

Questo studio mostra che lo strato seed porta con sé un rischio nascosto: può finire per puntare nella direzione interna opposta rispetto allo strato attivo drogato con scandio. In questi cristalli, gli atomi si impilano lungo un asse verticale in modo da conferire loro una direzione elettrica intrinseca, o polarità, un po’ come frecce microscopiche che puntano verso l’alto o verso il basso. Attraverso modellazione al computer e immagini dettagliate al microscopio elettronico, gli autori rivelano che se le frecce dello strato seed puntano in una direzione e quelle dello strato attivo nell’altra, le loro risposte si annullano parzialmente. Questo disallineamento di polarità indebolisce drasticamente l’accoppiamento tra segnali elettrici e vibrazioni meccaniche, anche se il cristallo appare ben ordinato complessivamente.

Strategia in due fasi: far crescere con un aiuto, poi rimuovere l’aiutante

Per ottenere il meglio di entrambi i mondi, i ricercatori propongono una strategia di doppia ottimizzazione. Prima fanno crescere uno strato seed di nitruro di alluminio monocristallino e di alta qualità usando un processo di deposizione chimica da vapore, poi depositano sopra lo strato drogato con scandio. Questo produce un film attivo molto liscio e ben allineato, con meno difetti rispetto ai film cresciuti su silicio nudo o su strati seed ruvidi e policristallini. Successivamente, dopo aver formato la pila, rimuovono selettivamente lo strato seed sotto il film attivo, eliminando il conflitto di polarità pur preservando l’eccellente qualità cristallina dello strato drogato con scandio. I test sui resonatori completati mostrano che questo approccio quasi raddoppia l’accoppiamento elettromeccanico efficace—da circa il 6% a oltre il 13%—mantenendo al contempo fattori di qualità elevati, una misura di quanto nettamente il resonatore risponde alla sua frequenza target.

Dai mattoni migliori a filtri più efficaci

Infine, il team costruisce filtri radio completi usando questi resonatori migliorati e ne misura le prestazioni intorno a 6,4 GHz, una banda chiave per i sistemi wireless futuri sotto i 7 GHz. I filtri risultanti offrono una banda passante ampia di 740 MHz, una perdita di segnale bassa di circa 2,6 decibel e un forte rigetto dei segnali indesiderati fuori banda, superiore a 40 decibel. In termini pratici, il loro progetto lascia passare più segnale desiderato bloccando in modo più efficace rumore e canali vicini. Gestendo con cura sia la qualità cristallina sia la polarità interna, questo lavoro indica la strada verso filtri più piccoli e più efficienti per i telefoni, i router, i sensori e altri dispositivi connessi del futuro.

Citazione: Yang, T., Xu, Q., Wang, Y. et al. Enhancing film bulk acoustic resonators performance by optimizing AlN seed layer crystallinity and polarity alignment. Nat Commun 17, 2114 (2026). https://doi.org/10.1038/s41467-026-69096-7

Parole chiave: filtri wireless, resonatori acustici, nitruro drogato con scandio, dispositivi a radiofrequenza, 5G e 6G
