confini di grano van der Waals con comportamenti elettrici inattivi in film dielettrici molecolari inorganici

Perché questo materiale minuscolo è importante

L’elettronica moderna dipende da strati isolanti ultrafini che mantengono le correnti elettriche esattamente dove gli ingegneri le vogliono. Con la miniaturizzazione dei chip e l’avvento dei materiali bidimensionali (2D), trovare isolanti che siano al tempo stesso robusti e compatibili con la produzione su larga scala è diventata una sfida importante. Questo studio esplora un tipo sorprendente di isolamento ottenuto da un cristallo molecolare di triossido di antimonio (Sb2O3) e svela perché funziona così bene, anche quando è pieno di minuscoli grani cristallini che normalmente comprometterebbero le prestazioni.

Fessure nei cristalli che dovrebbero creare problemi

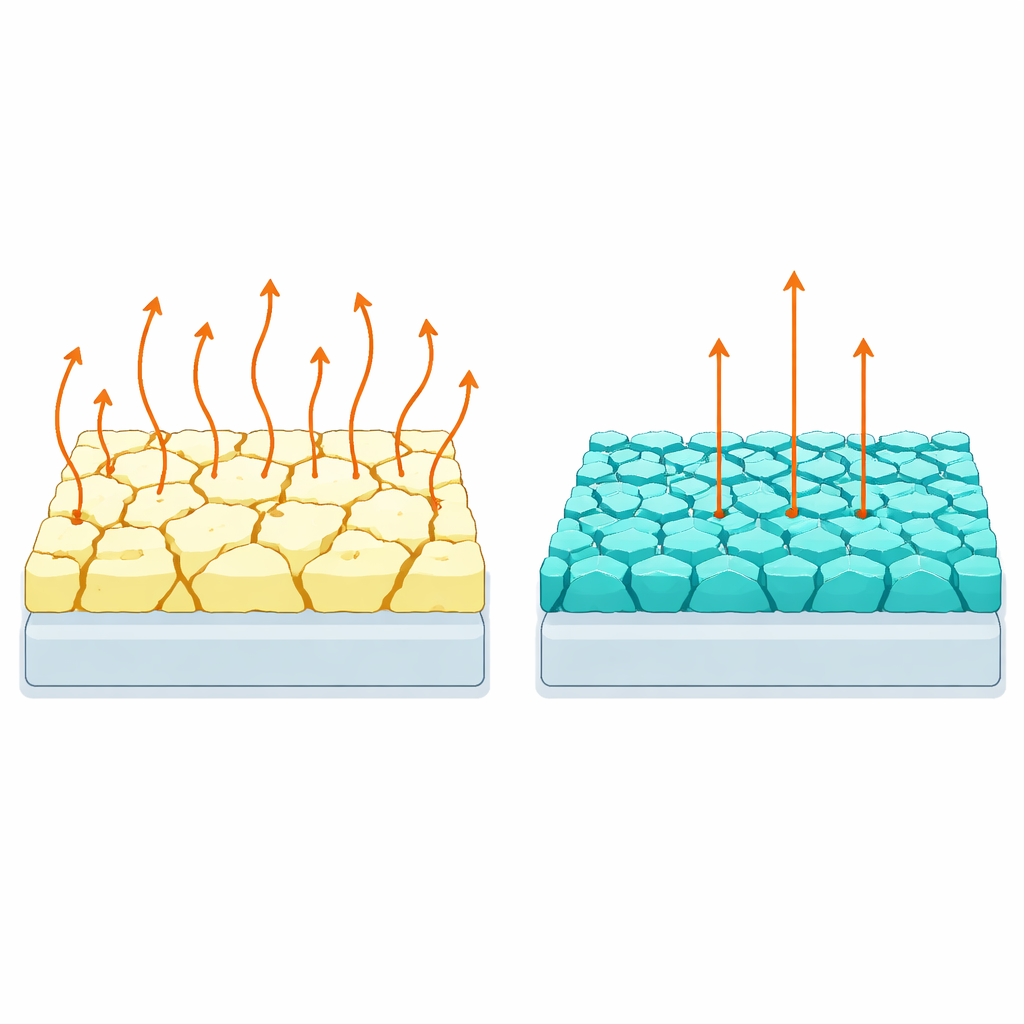

In molti film isolanti usati nei chip, il materiale non è un unico cristallo perfetto ma un mosaico di grani microscopici. Dove questi grani si incontrano, i cosiddetti confini di grano tendono a perturbare l’ordine atomico. Negli isolanti ossidici convenzionali, tale perturbazione crea stati elettronici extra all’interno del “gap” energetico che dovrebbe rimanere vuoto. Questi stati nascosti funzionano come passaggi per le cariche, aprendo percorsi di perdita che indeboliscono l’isolamento e possono alla fine limitare la durata di celle di memoria o transistor.

Un tipo diverso di cristallo con giunzioni morbide

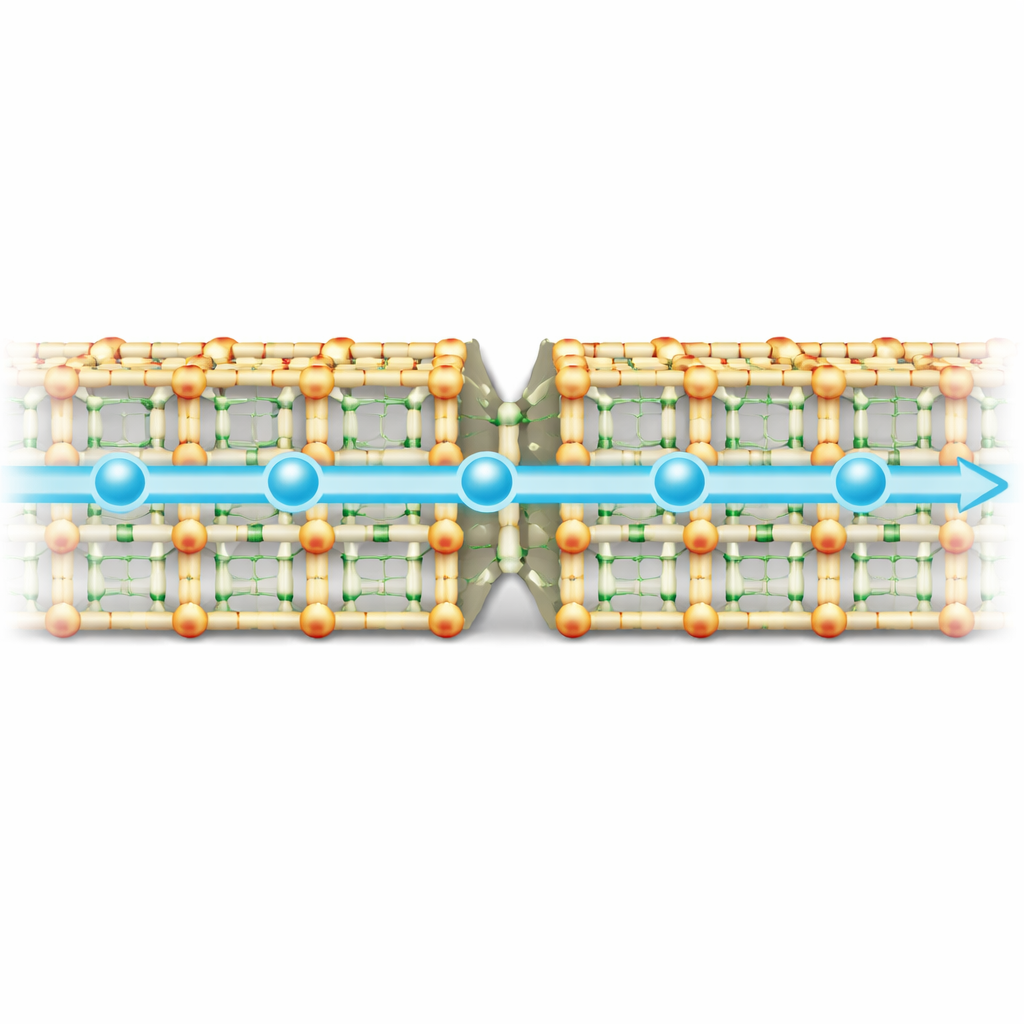

Il materiale al centro di questo lavoro, Sb2O3, appartiene a una famiglia chiamata cristalli molecolari inorganici. Invece che atomi legati in una rete rigida, gli atomi si raggruppano in piccole molecole a forma di gabbia che si toccano tra loro solo tramite deboli forze van der Waals—attrazioni morbide piuttosto che forti legami chimici. Gli autori mostrano che film sottili di Sb2O3 possono essere depositati mediante un processo di evaporazione termica compatibile con l’industria mantenendo intatte queste gabbie molecolari. Il risultato è un film policristallino spesso circa 10 nanometri, contenente innumerevoli grani separati da confini che somigliano a contatti molecolari delicati piuttosto che a legami spezzati.

Mettere il film alla prova elettrica

Per verificare quanto bene questo film blocchi la corrente, il gruppo lo ha inserito tra un elettrodo inferiore di silicio e un elettrodo superiore metallico, realizzando minuscoli condensatori con milioni di grani in ciascun dispositivo. Misure su un’ampia gamma di temperature hanno rivelato una corrente di perdita sorprendentemente bassa, molto migliore di quanto ci si aspetterebbe se i confini di grano offrissero percorsi facili per le cariche. L’aumento di corrente con la tensione corrispondeva a un processo di tunneling di manuale attraverso una barriera pulita, piuttosto che a meccanismi che si basano su siti difettosi all’interno dell’isolante. Questo indicava già che il film conteneva pochissimi difetti elettricamente attivi, anche ai suoi numerosi confini di grano.

Osservare tra i grani, dagli atomi ai nanometri

I ricercatori hanno combinato microscopia elettronica ad alta risoluzione con potenti simulazioni al calcolatore per ingrandire ciò che accade ai confini e nelle loro vicinanze. Le micrografie elettroniche hanno confermato che il film è costituito da piccoli grani spessi circa quanto il film stesso, implicando che molti confini attraversano l’intero spessore dal primo all’altro elettrodo. Calcoli quantistici ab initio hanno confrontato varie strutture realistiche di superficie e di confine in Sb2O3 con un cristallo perfetto in bulk. A differenza degli ossidi tradizionali, questi modelli hanno mostrato che mantenere intatte le gabbie molecolari al confine previene la formazione di stati entro il gap. Anche confini di geminazione espliciti mostravano strutture di bande quasi indistinguibili dal cristallo ideale, indicando che i confini sono elettricamente “silenziosi”.

Indagare singoli grani con una punta affilata

Per testare direttamente questa previsione, il team ha usato la microscopia a forza atomica conduttiva, che scandisce la superficie con una sonda a scala nanometrica capace di misurare correnti locali. La topografia della superficie ha rivelato dove si trovano i confini di grano, grazie a lievi solchi formatisi durante la crescita. I ricercatori hanno quindi registrato curve corrente–tensione in oltre un centinaio di punti, sia all’interno dei grani sia esattamente sui confini. La risposta elettrica media delle due regioni si sovrapponeva quasi perfettamente e seguiva lo stesso comportamento di tunneling. Le mappe di corrente mostravano occasionali puntini di conduttività più elevata, ma questi non si allineavano con il motivo dei grani e cambiavano da scansione a scansione, suggerendo trappole casuali piuttosto che linee deboli sistematiche lungo i confini.

Cosa significa per l’elettronica futura

Il messaggio chiave per il pubblico non specialista è che non tutte le “fessure” interne in un cristallo sono dannose. Nei film molecolari di Sb2O3, i confini di grano si comportano quasi in modo invisibile dal punto di vista elettrico: non creano percorsi di perdita aggiuntivi né indeboliscono in modo significativo l’isolamento. Poiché questi film possono essere depositati con strumenti a vuoto standard e sono compatibili con semiconduttori 2D, offrono una via promettente verso dielettrici di gate affidabili nei dispositivi a bassa potenza di nuova generazione. Dimostrando che i confini di grano van der Waals possono essere elettricamente inattivi, questo lavoro potrebbe consentire agli ingegneri di ridurre l’esigenza di grandi cristalli singoli e comunque costruire elettronica scalabile ad alte prestazioni.

Citazione: Liu, K., Huang, B., Yuan, Y. et al. van der Waals grain boundaries with inert electrical behaviors in inorganic molecular dielectric film. Nat Commun 17, 2257 (2026). https://doi.org/10.1038/s41467-026-69066-z

Parole chiave: dielettrici van der Waals, confini di grano, triossido di antimonio, elettronica 2D, isolanti di gate
