Delocalizzazione della deformazione plastica dinamica nei metalli in soluzione solida FCC

Perché distribuire il danno fa durare di più i metalli

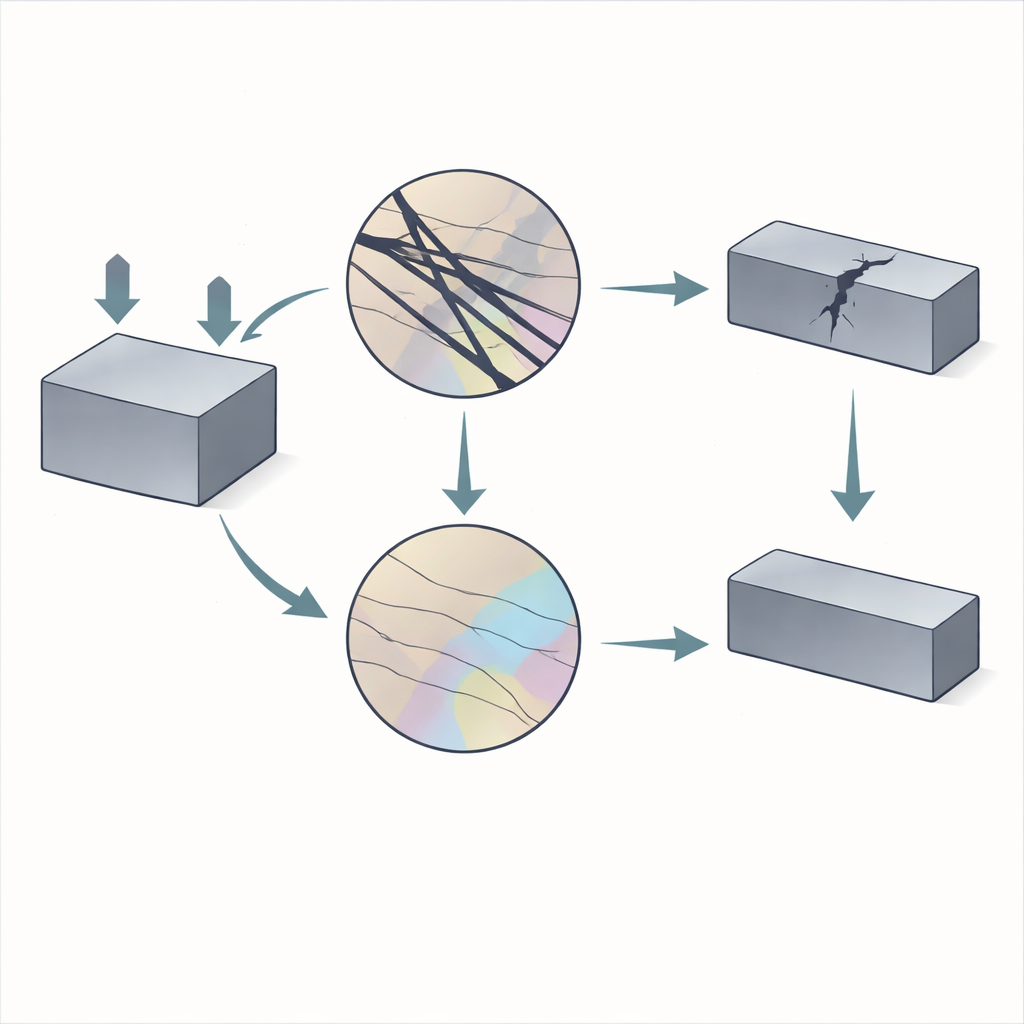

Dagli aeroplani e i razzi ai ponti e alle turbine eoliche, molte strutture critiche si affidano a metalli sia resistenti sia duraturi. Tuttavia esiste una debolezza nascosta: quando un metallo è sottoposto ripetutamente a trazione e compressione, il danno spesso si concentra in zone microscopiche, mentre il resto del materiale rimane pressoché intatto. Questi punti caldi microscopici fungono da incubatori per le cricche e possono far guastare i componenti molto prima di quanto la loro apparente resistenza suggerirebbe. Questo studio svela un modo finora sconosciuto in alcune leghe avanzate per distribuire il danno mentre si forma, migliorando in modo significativo la loro resistenza alla fatica.

Il problema usuale: la resistenza che ha un prezzo

I metalli strutturali moderni sono progettati in modo da fare sì che i grani interni e i difetti ostacolino il moto delle dislocazioni, le minuscole linee di difetto che trasportano la deformazione plastica. Questa strategia rende i metalli molto resistenti, ma spinge anche la deformazione in bande strette dove le dislocazioni si accumulano. Sotto carichi ciclici, questo scorrimento plastico concentrato crea gradini accentuati in superficie e zone altamente danneggiate all’interno del metallo, che diventano luoghi ideali per l’innesco delle cricche da fatica. Di conseguenza, molte leghe ad alta resistenza possono rompersi a sollecitazioni cicliche che sono solo un quarto della sollecitazione necessaria per deformarle permanentemente in un unico carico. Il compromesso da tempo riconosciuto è chiaro: all’aumentare della resistenza, l’efficienza alla fatica di norma diminuisce.

Scoprire metalli che si deformano in modo più uniforme

Per verificare se questo compromesso sia davvero inevitabile, i ricercatori hanno esaminato diverse leghe monofasiche a reticolo cubico a facce centrate con strutture dei grani simili ma chimiche diverse, incluse leghe a entropia media e alta come CrCoNi e CrMnFeCoNi, oltre a FeNi36, VCoNi e acciaio inossidabile 316L. Usando correlazione d’immagine digitale ad alta risoluzione, hanno mappato come la deformazione si accumulava su aree di circa un millimetro quadrato con risoluzione di decine di nanometri dopo piccoli livelli di deformazione. La maggior parte delle leghe si comportava come previsto: la plasticità appariva come bande nette e strette, con misure che mostravano elevate intensità di localizzazione. Ma alcune combinazioni di lega e temperatura si sono distinte come sorprendenti eccezioni: le loro mappe di deformazione mostravano plasticità distribuita in modo omogeneo su interi grani, senza eventi singoli risolvibili e con valori medi di localizzazione fino a tre volte inferiori rispetto ai casi convenzionali.

Strutture nanoscalari nascoste che ammorbidiscono la deformazione

Per comprendere questo comportamento insolito, il team ha prelevato lamelle sottili site‑specific da regioni con deformazione fortemente localizzata o omogenea e le ha esaminate mediante microscopia elettronica avanzata, dall’imaging standard fino alla risoluzione atomica. Nei grani che mostravano forte localizzazione, la microstruttura era dominata da dislocazioni ordinarie e, a bassa energia di difetto di impilamento, da lunghi geminati di deformazione—caratteristiche ben note per produrre grandi gradini superficiali. Nei grani con plasticità omogeneizzata, invece, hanno trovato in modo coerente campi densi di difetti planari estremamente sottili: stacking fault, piccole tasche esagonali e in particolare geminati nanoscalari spessi solo pochi nanometri. Queste caratteristiche apparivano solo all’interno delle bande di deformazione e costringevano le dislocazioni a scorrere su molti piani ravvicinati invece che su uno solo, ispessendo di fatto ogni evento in una zona ampia e diffusa anziché in una linea netta.

Una finestra ristretta dove la competizione mantiene il danno sotto controllo

Gli autori hanno quindi usato calcoli quantomeccanici e atomistici per determinare come il costo energetico di formazione degli stacking fault varia con la temperatura per ciascuna lega. Tracciando l’intensità di localizzazione misurata in funzione di questa energia di stacking fault è emerso un pattern chiaro: le leghe e le temperature che mostravano plasticità omogeneizzata ricadevano tutte in un intervallo intermedio e ristretto di valori. Ad energie elevate, le dislocazioni rimanevano indivise e producevano le classiche bande di scorrimento affilate. Ad energie molto basse, la deformazione favoriva lunghi e spessi geminati che di nuovo localizzavano la deformazione. Solo nella finestra intermedia si instaurava una competizione dinamica: difetti planari nanoscalari si formavano durante il carico, interagivano con le dislocazioni in scorrimento, attivavano e disattivavano ripetutamente le sorgenti e incoraggiavano lo scorrimento a propagarsi su diversi piani vicini. Quando i ricercatori hanno sottoposto la lega CrCoNi a condizioni più fredde o a deformazioni molto più elevate in cui prevalevano geminati estesi, il metallo è tornato a deformarsi in modo fortemente localizzato, confermando che il meccanismo di delocalizzazione è sia dinamico sia fragile.

Dalla levigazione microscopica a una maggiore vita alla fatica

Infine, il team ha collegato questo comportamento microscopico alle prestazioni pratiche misurando le proprietà di fatica a ciclo molto elevato di CrCoNi, CrMnFeCoNi e dell’acciaio inossidabile 316L a temperatura ambiente, confrontandole con dati di altre leghe FCC. Come previsto, la lega con la localizzazione più intensa, CrMnFeCoNi, ha mostrato un’efficienza alla fatica relativamente scarsa, simile ai materiali più tradizionali. Al contrario, CrCoNi—testata nelle condizioni in cui la delocalizzazione dinamica è attiva—si è rivelata un notevole outlier positivo: per il suo livello di resistenza ha sopportato carichi ciclici a frazioni di sforzo significativamente più alte rispetto alle leghe tipiche e spesso ha superato il test completo senza guasti. Ciò dimostra che distribuire la plasticità su molte bande di scorrimento lievi può disaccoppiare la resistenza alla fatica dalla resistenza meccanica.

Cosa significa per il futuro progetto dei metalli

Il lavoro introduce il concetto di delocalizzazione dinamica della deformazione plastica: una levigazione auto‑organizzata del danno che emerge dall’interazione tra dislocazioni e difetti planari nanoscalari in una finestra energetica specifica. Per gli ingegneri, questo apre una nuova leva di progetto oltre alla tradizionale messa a punto della microstruttura. Scegliendo chimiche di lega e temperature di esercizio che collocano i metalli FCC in questo regime intermedio, potrebbe essere possibile progettare componenti che siano sia molto resistenti sia insolitamente resistenti alla fatica, riducendo i guasti imprevisti in applicazioni esigenti dall’aviazione alle infrastrutture energetiche.

Citazione: Anjaria, D., Heczko, M., You, D. et al. Dynamic plastic deformation delocalization in FCC solid solution metals. Nat Commun 17, 2262 (2026). https://doi.org/10.1038/s41467-026-69046-3

Parole chiave: resistenza alla fatica, leghe ad alta entropia, meccanismi di deformazione, energia difettosa di impilamento, innesco di cricche
