Piattaforma multifunzionale in niobato di litio per fotodetenzione e rivelazione fotoacustica e termoelastica dei gas

Sensori più piccoli per un mondo respirabile

Dallo smog cittadino alle fughe industriali, molti dei gas che influenzano la nostra salute e il clima sono presenti a concentrazioni troppo basse perché gli strumenti ordinari li rilevino. Gli analizzatori di gas più sensibili di oggi sono spesso apparecchi ingombranti e ad alto consumo energetico che restano su banchi di laboratorio, lontano dal pavimento di fabbrica o dalla strada. Questo articolo presenta un nuovo tipo di microchip, ricavato da un cristallo chiamato niobato di litio, che può ascoltare, percepire e rilevare direttamente la luce emessa dai gas in tracce, aprendo la strada a strumenti tascabili che monitorano in tempo reale l’aria che respiriamo.

Un cristallo, molte astuzie di rivelazione

Al centro del lavoro c’è una lamina a forma di forcella di niobato di litio, un materiale già diffuso nell’ottica avanzata. Questo cristallo è speciale perché accoppia in modo molto efficace elettricità, calore, moto meccanico e luce: quando viene riscaldato o piegato compaiono cariche elettriche; quando la luce viene assorbita si generano piccole dilatazioni che si propagano al suo interno. I ricercatori hanno progettato una "piattaforma multifunzionale" su questo singolo cristallo, in modo che possa svolgere tre diversi ruoli di rilevamento: può misurare onde di pressione nel gas (rilevamento fotoacustico), percepire minuscole variazioni di temperatura causate dall’assorbimento di luce (rilevamento termoelastico) e agire direttamente come rivelatore di luce. A differenza dei dispositivi convenzionali a base di quarzo che generalmente svolgono un solo compito, questo design in niobato di litio è sagomato e cablato per sfruttare simultaneamente tutti questi effetti.

Ascoltare segnali di gas quasi impercettibili

Per trasformare un gas in un segnale leggibile, il team ha prima usato il chip come una specie di diapason microscopico per il suono. Quando un gas assorbe luce modulata, si riscalda e si raffredda in modo ritmico, generando onde di pressione—essenzialmente un suono molto debole. Posizionare il fascio luminoso nello spazio tra le estremità della forcella permette al gas di "cantare" direttamente alla forcella. Poiché la forcella vibra più intensamente alla sua frequenza di risonanza, queste onde deboli vengono notevolmente amplificate e convertite in un segnale elettrico. Usando sorgenti luminose che vanno dal blu all’infrarosso a onde lunghe, i ricercatori hanno misurato gas importanti tra cui biossido di azoto, vapore acqueo, acetilene, anidride carbonica, metano e ammoniaca. Hanno raggiunto limiti di rivelazione fino a parti per miliardo, con prestazioni stabili su lunghi tempi di media, mostrando che questo singolo dispositivo minuscolo può competere per sensibilità con grandi strumenti da laboratorio.

Percepire il calore invece del suono

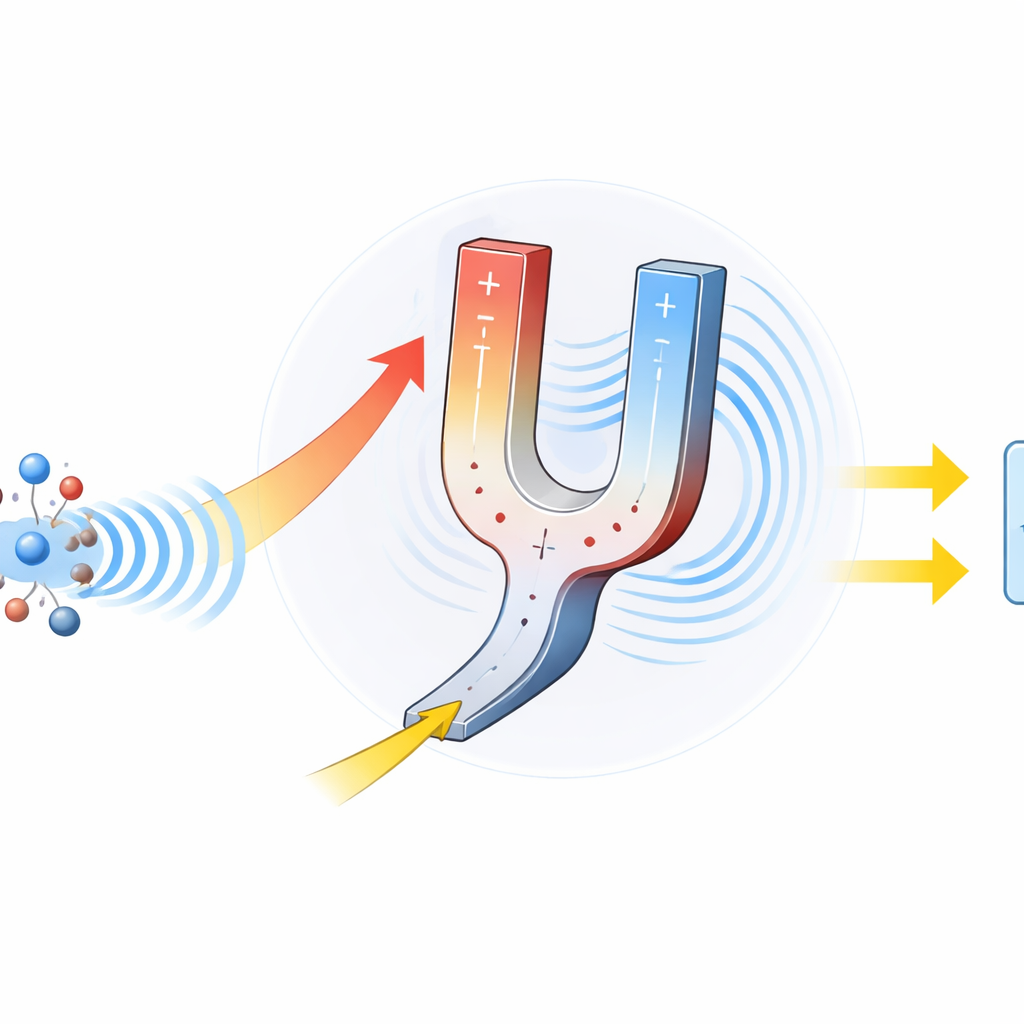

Lo stesso chip può inoltre rilevare gas senza necessità di essere circondato da essi, un vantaggio in ambienti ostili o sigillati. In questa modalità "termoelastica indotta dalla luce", il gas assorbe un fascio laser modulato prima che raggiunga la superficie del cristallo. Il gas riscaldato a sua volta scalda un punto sulla superficie del cristallo, facendolo espandere e contrarre in sincronia con la luce. Grazie alla polarizzazione elettrica intrinseca del cristallo e alla geometria a forcella accordata, questi minimi flessioni generano una tensione misurabile. Utilizzando questo approccio a contatto, il team ha di nuovo analizzato lo stesso insieme di gas attraverso lunghezze d’onda dal visibile all’infrarosso. Sebbene la lunghezza del percorso sia stata mantenuta molto corta—solo pochi centimetri—hanno comunque ottenuto limiti di rivelazione pratici ed eccellente linearità, mostrando che lo stesso hardware può passare dalla rilevazione basata sul suono a quella basata sul calore a seconda dell’applicazione.

Convertire la luce direttamente in segnali elettrici

Oltre al suono e al calore, la forcella in niobato di litio funziona anche come fotodetector a banda larga. Quando la luce viene assorbita nel cristallo, produce piccole variazioni termiche ed elettriche che il dispositivo converte in una tensione d’uscita, soprattutto quando è eccitato alla sua risonanza. I ricercatori hanno misurato sistematicamente la sua risposta da 450 nanometri (luce blu) fino a quasi 10 micrometri (infrarosso profondo). Hanno rilevato che il rivelatore è particolarmente sensibile nella regione a onde lunghe dell’infrarosso, dove molti gas hanno forti “impronte” molecolari. Intorno a 9,7 micrometri, la responsività del chip ha superato quella di diversi rivelatori commerciali per il medio infrarosso, pur operando a temperatura ambiente senza raffreddamento, evidenziando il suo potenziale come alternativa compatta per applicazioni esigenti.

Portare il laboratorio su una scheda circuito

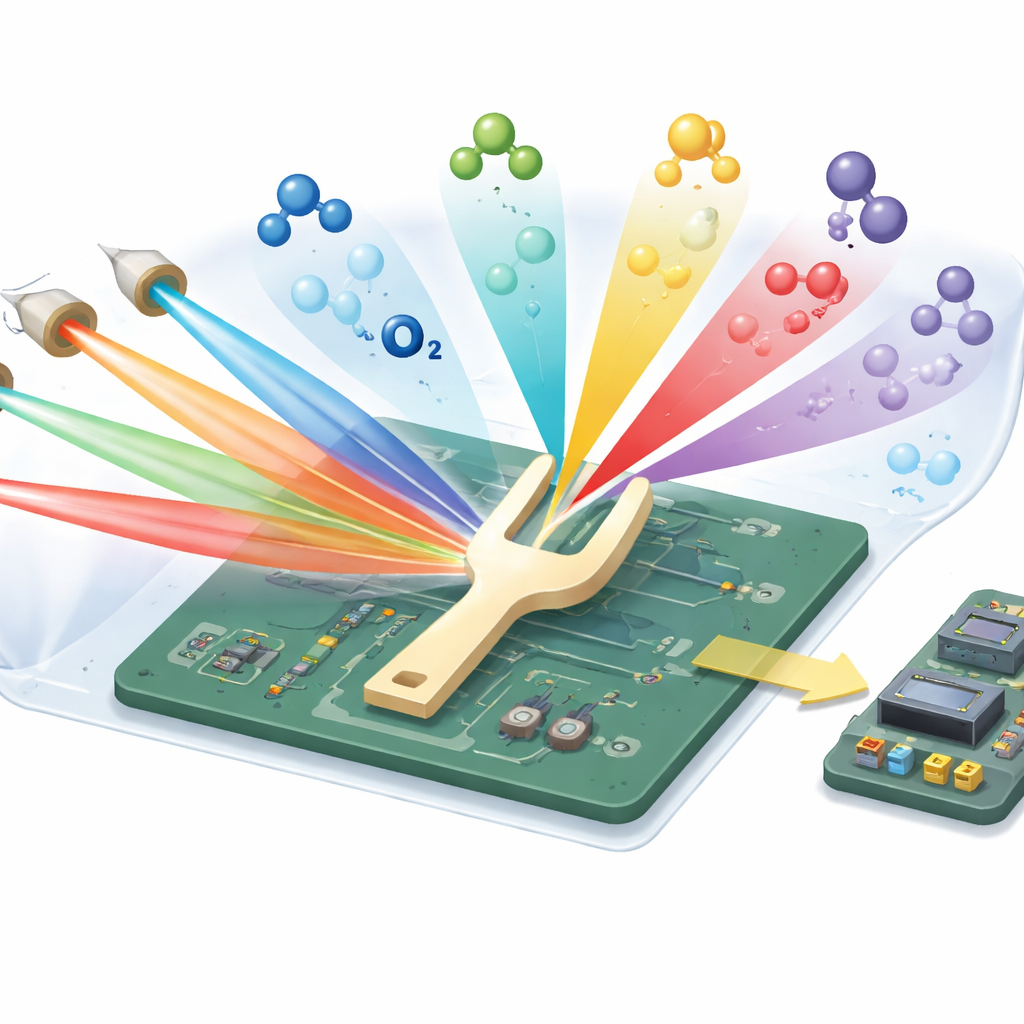

Per dimostrare che questa forcella di cristallo è più di una curiosità da laboratorio, il team l’ha co-impacchettata con un laser a cascata quantica nel medio infrarosso e l’elettronica di lettura su una piccola scheda a circuito stampato, di poche centimetri di lato. Il laser è posizionato a una distanza minima dal gap tra le punte, così che il suo fascio attraversa direttamente il gas che scorre sul modulo e raggiunge la regione di rilevamento. Anche senza lenti o ottiche ingombranti, il modulo combinato ha misurato con successo il monossido di carbonio a concentrazioni utili usando una configurazione standard di flusso di gas. Questa dimostrazione indica la strada verso chip futuri in cui sorgenti luminose, guide d’onda e rivelatori multifunzionali sono tutti realizzati in niobato di litio in un unico dispositivo prodotto in fabbrica.

Verso la spettroscopia tascabile

In termini pratici, lo studio mostra che un singolo cristallo appositamente sagomato può comportarsi come uno stetoscopio, un termometro e una macchina fotografica per luce e gas, tutto in una volta. Unendo tre metodi di rilevamento su un unico chip in niobato di litio e dimostrando che funziona su un’ampia gamma di gas importanti e lunghezze d’onda, il lavoro sposta l’attenzione dall’estrarre incrementi di sensibilità marginali alla creazione di una nuova piattaforma di rilevamento tutto-in-uno. Con un’ulteriore integrazione di laser e guide d’onda on-chip, questo approccio potrebbe ridurre gli spettrometri odierni, che occupano intere stanze, in moduli robusti e a basso costo abbastanza piccoli per monitor ambientali portatili, strumenti diagnostici da comodino e analizzatori chimici da usare sul posto.

Citazione: Lin, H., Zheng, H., Zhu, W. et al. Multifunctional lithium niobate platform for photodetection and photoacoustic and thermoelastic gas sensing. Nat Commun 17, 2296 (2026). https://doi.org/10.1038/s41467-026-69042-7

Parole chiave: rilevamento dei gas, niobato di litio, fotoacustica, spettroscopia, fotonica integrata
