Crescita di eterostrutture verticali a cristallo unico di WS2/MoS2 con impilamento romboedrico

Costruire sandwich elettronici migliori

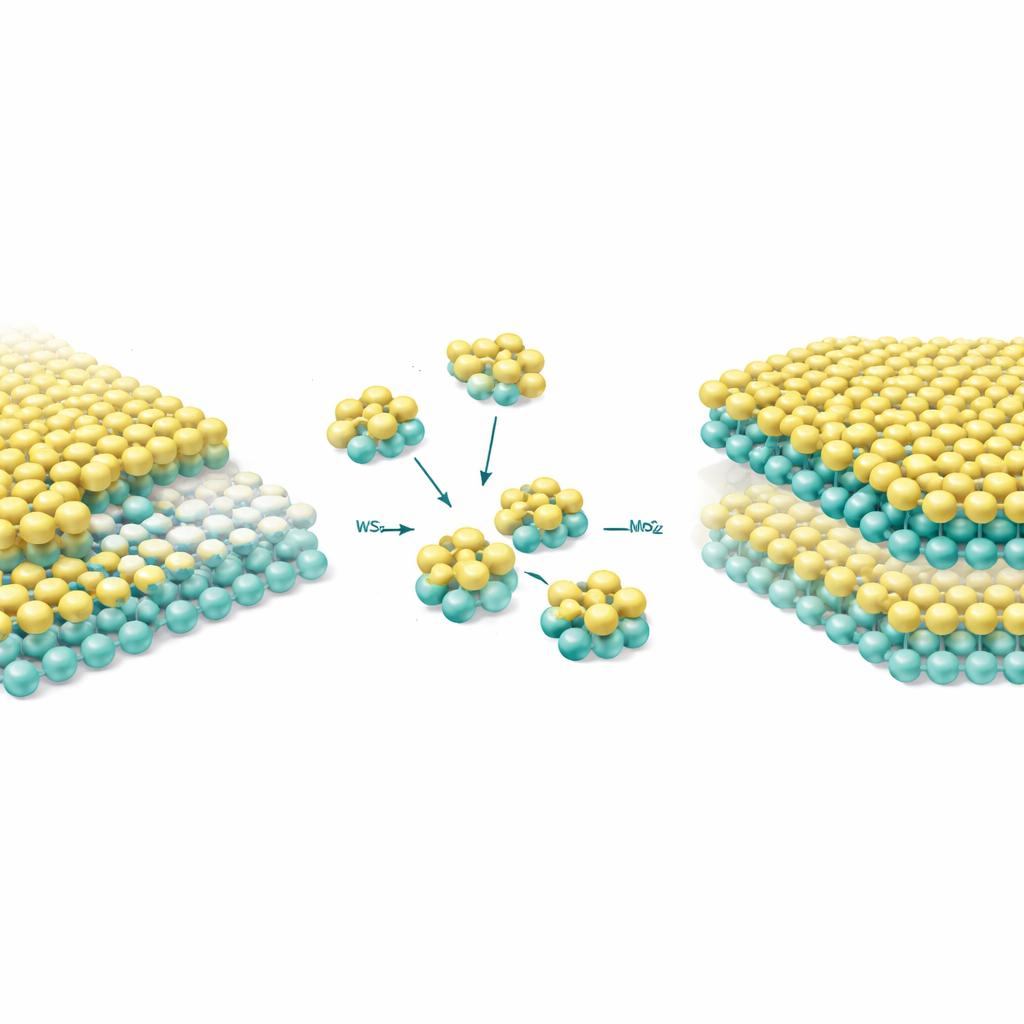

Molte delle idee più stimolanti per l’elettronica del futuro — telefoni ultra-sottili, celle solari flessibili e dispositivi quantistici compatti — si basano sull’accatastare fogli di materiale spessi pochi atomi, come preparare un sandwich su scala molecolare. Questo articolo mostra come crescere in modo affidabile questi “sandwich atomici” composti da due strati semiconduttori molto usati, WS2 e MoS2, su aree sufficientemente grandi per dispositivi reali, fornendo allo stesso tempo una polarizzazione elettrica intrinseca che potrebbe alimentare nuove tecnologie per memoria e sensori.

Perché impilare fogli atomici è così difficile

I ricercatori apprezzano le pile verticali di materiali bidimensionali perché permettono di combinare strati diversi per ottenere proprietà che non esistono in natura, come emissione luminosa insolita o polarizzazione elettrica commutabile. Finora, il metodo standard per costruire queste pile è stato dolorosamente lento e disordinato: scollare piccoli fiocchi con nastro adesivo e posizionarli manualmente uno sopra l’altro. Questo approccio funziona per esperimenti di laboratorio, ma trattiene contaminanti, dà risultati incoerenti e produce aree di dimensioni micrometriche — molto piccole per i chip prodotti in massa. Far crescere direttamente le pile in un forno usando la deposizione chimica da vapore promette film puliti e di grande estensione, ma c’è stato un ostacolo persistente: lo strato superiore può scegliere tra due orientazioni speculari quasi ugualmente favorite, generando un mosaico di domini invece di un unico cristallo ben allineato.

Trasformare i difetti da problema a risorsa

Chen e colleghi hanno affrontato il problema concentrandosi su piccole imperfezioni — atomi di zolfo mancanti — nello strato inferiore di MoS2. Usando simulazioni quantistico-meccaniche, hanno mostrato che queste vacanze di zolfo si formano molto più facilmente ai bordi dei “gradini” atomici sulla superficie del MoS2 rispetto alle regioni piane. Queste vacanze espongono atomi metallici reattivi che fungono da siti di aggancio per lo strato WS2 in arrivo. Crucialmente, questo aggancio favorisce fortemente una sola delle due possibili orientazioni di impilamento. Di conseguenza, quando un’isola di WS2 inizia a crescere in corrispondenza di un gradino decorato di vacanze, è estremamente probabile che adotti la stessa orientazione ovunque, rompendo la precedente simmetria che causava disordine.

Crescita guidata fino a cristalli singoli su scala centimetica

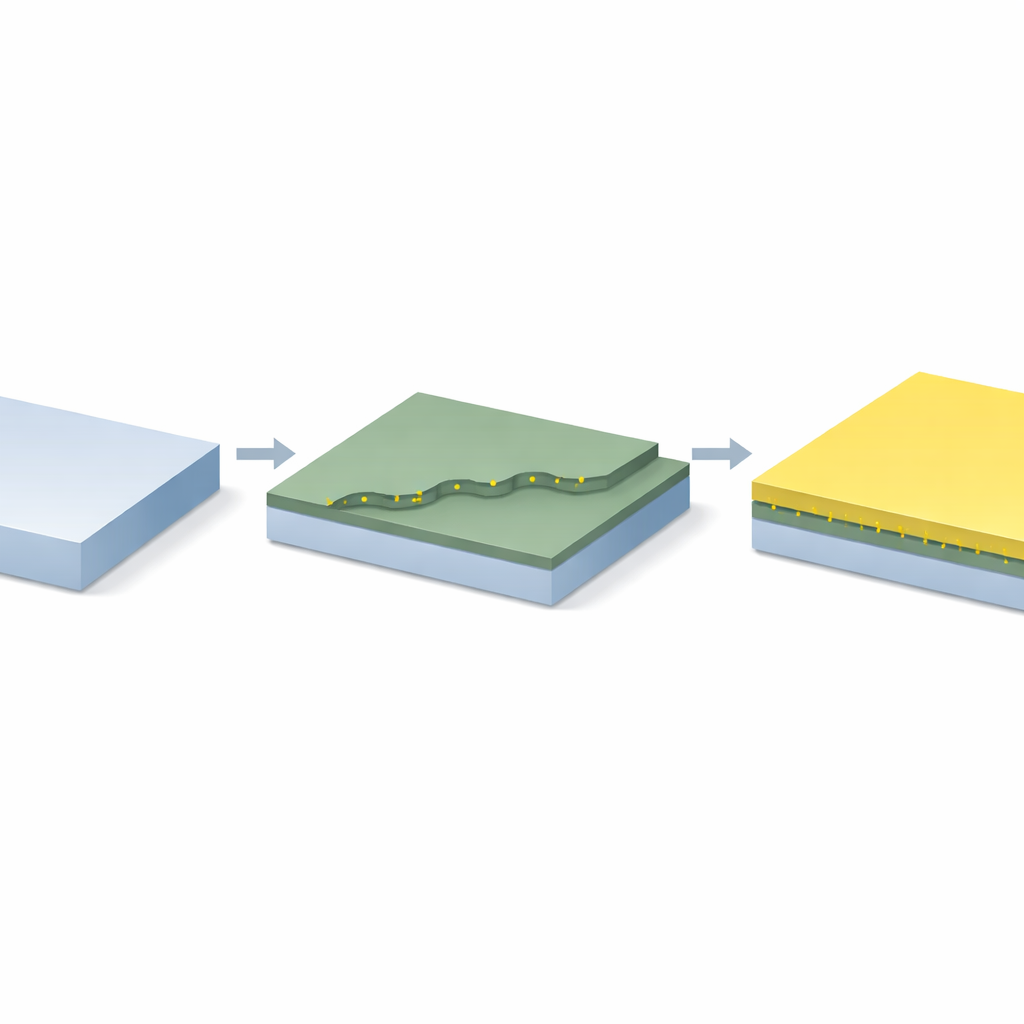

Guidati da questa intuizione, il team ha sviluppato una ricetta di crescita in più fasi. Prima hanno coltivato grandi fogli di MoS2 a cristallo singolo su zaffiro assemblando con cura isole triangolari allineate. Poi hanno riscaldato delicatamente questi film di MoS2 in vuoto per favorire la fuga di atomi di zolfo vicino ai bordi dei gradini, creando una popolazione controllata di vacanze. Infine hanno introdotto una sorgente di tungsteno per crescere WS2 sopra. A tempi di crescita brevi hanno osservato che le isole di WS2 si formavano principalmente lungo i bordi dei gradini e puntavano tutte nella stessa direzione. Con una crescita prolungata, queste isole si sono fuse senza soluzione di continuità in un film continuo di WS2 perfettamente allineato con il MoS2 sottostante, ottenendo un cristallo singolo di 1 cm × 1 cm di WS2/MoS2 impilato romboedricamente — enorme rispetto agli standard dei materiali spessi un atomo. Hanno inoltre dimostrato che la stessa strategia guidata dalle vacanze funziona anche sostituendo MoS2 con un materiale affine, WSe2, suggerendo un metodo ampiamente applicabile.

Confermare la qualità cristallina e l’ordine elettrico nascosto

Per verificare che i loro film fossero effettivamente cristalli singoli con il pattern di impilamento desiderato, i ricercatori hanno usato una batteria di strumenti di imaging e ottici. Misure ottiche basate sull’emissione di luce e sulle vibrazioni atomiche hanno mostrato segnali uniformi sia da WS2 sia da MoS2 su scale millimetriche e centimetriche, indicando composizione omogenea. La microscopia a forza con risoluzione atomica ha rivelato che isole di WS2 adiacenti si univano senza formare bordi di grano, mentre microscopia elettronica avanzata ha fornito immagini dirette dell’impilamento romboedrico a livello atomico. Utilizzando una tecnica ottica non lineare sensibile alla simmetria, hanno mappato l’intero film e riscontrato lo stesso impilamento ovunque. Ancora più interessante, sonde elettriche e meccaniche hanno rivelato comportamento ferroelettrico — una polarizzazione elettrica interna che può essere invertita mediante un voltaggio esterno — dovuto al particolare offset tra i due strati. Dispositivi realizzati con queste pile hanno mostrato mobilità di carica più elevata e una risposta fotoelettrica intrinseca, ossia la capacità di generare corrente dalla luce senza un’alimentazione esterna.

Cosa significa per i dispositivi futuri

In sostanza, questo lavoro trasforma difetti inevitabili in strumenti precisi per guidare la crescita cristallina. Usando vacanze di zolfo ai bordi dei gradini per dettare dove e come si forma lo strato superiore di WS2, gli autori dimostrano una procedura robusta per realizzare film di WS2/MoS2 romboedrici, a cristallo singolo e di grande estensione, che combinano eccellente qualità elettronica con polarizzazione elettrica commutabile e rilevamento luminoso autoalimentato. Per il lettore non specialistico, la conclusione è che stiamo imparando a “programmare” la materia a livello atomico durante la crescita, aprendo la strada a una produzione pratica su wafer di dispositivi ultra-sottili ed energeticamente efficienti e a nuove tecnologie di memoria e sensori costruite da pile spesse solo pochi atomi.

Citazione: Chen, J., Guo, Y., Zhang, Y. et al. Growth of rhombohedral-stacked single-crystal WS₂/MoS₂ vertical heterostructures. Nat Commun 17, 2172 (2026). https://doi.org/10.1038/s41467-026-68935-x

Parole chiave: materiali 2D, eterostrutture van der Waals, crescita a cristallo unico, dispositivi ferroelettrici, deposizione chimica da vapore
