Sintesi non covalente vettoriale di cristalli organici pieghevoli tramite dislocazione dinamica

La luce che segue una piega morbida

I chip moderni utilizzano sempre più spesso la luce anziché l’elettricità per trasferire informazioni, ma deviare la luce attorno a spigoli stretti su una scala microscopica è difficile. Se il materiale guida si piega troppo bruscamente, tende a creparsi o a perdere le sue prestazioni ottiche. Questo studio mostra come far crescere cristalli organici che si formano spontaneamente in curvature precise e morbide — senza rompersi — in modo da instradare la luce attorno a angoli stretti come minuscoli cavi in fibra ottica incorporati.

Perché la curvatura dei cristalli è importante

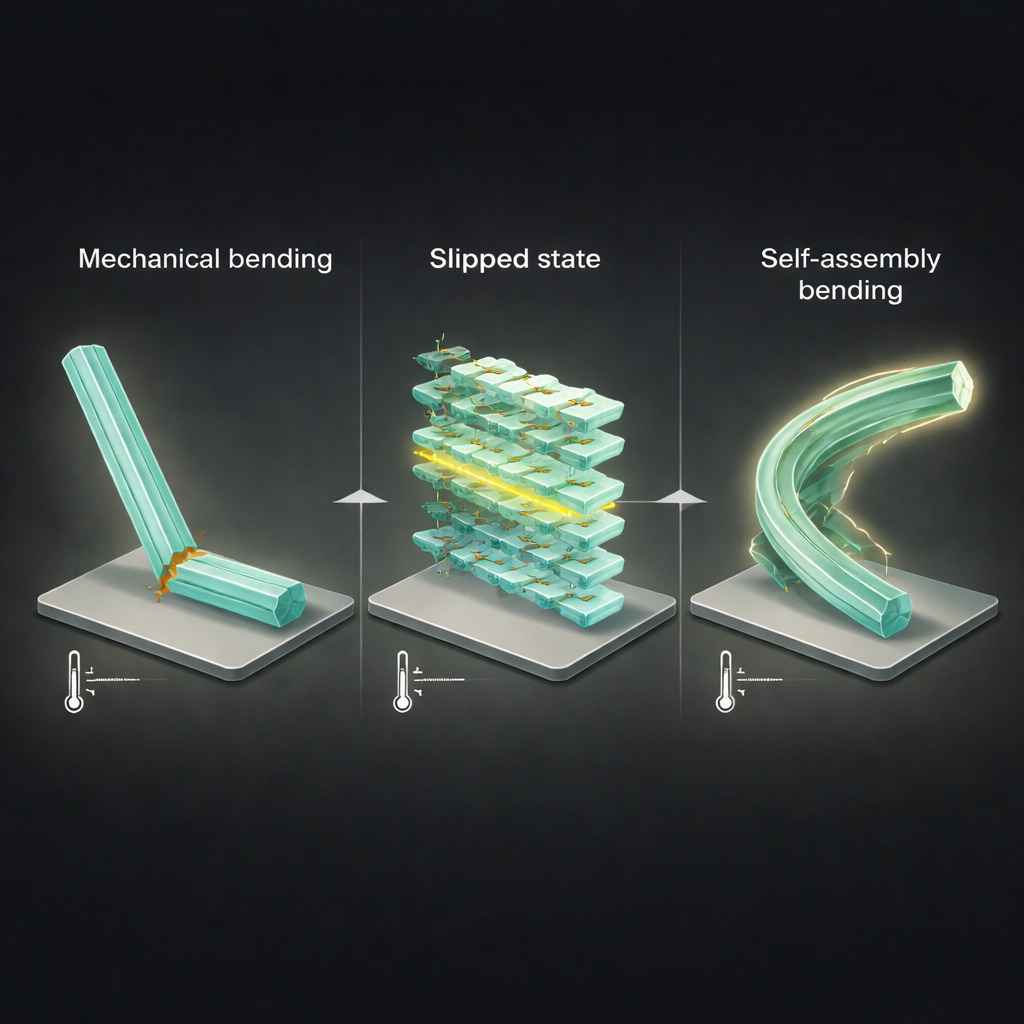

I cristalli molecolari organici sono impilamenti ordinati di piccole molecole a base di carbonio tenute insieme da forze deboli. Sono interessanti per dispositivi optoelettronici futuri come fotodetettori, laser e diodi a emissione di luce perché possono essere prodotti da soluzione a basso costo e modificati chimicamente. Tuttavia, modellare questi cristalli in percorsi curvi è sempre stato una sfida rilevante. I metodi convenzionali si basano sul piegare, torcere o gonfiare chimicamente un cristallo dritto, operazioni che tendono a stirare le molecole da un lato e comprimerle dall’altro, provocando crepe e perdita di funzionalità. Ma per circuiti fotonici densi — dove la luce deve essere guidata attraverso tracciati stretti e complessi — sono essenziali curvature precise e prive di danni.

Lasciare che il cristallo si pieghi da sé

I ricercatori hanno affrontato il problema dal basso verso l’alto: invece di piegare cristalli già formati, hanno progettato il modo in cui i cristalli crescono affinché la piegatura avvenga spontaneamente. Hanno costruito «cocristalli» a partire da due molecole diverse — un donatore che assorbe luce e un accettore che la riceve — che si attraggono tramite trasferimento di carica, un’interazione forte ma non covalente. Aggiungendo gruppi elettron-attrattori a uno dei partner, hanno rinforzato le interazioni lungo una direzione cristallina e indebolite in un’altra. Su una superficie leggermente riscaldata, gli strati legati più debolmente possono scorrere l’uno sull’altro lungo un piano interno preferenziale. Man mano che la crescita del cristallo continua alle due estremità, lo stress si accumula lungo questa interfaccia scivolata. Il cristallo allevia quindi quello stress ruotando una parte di sé e bloccandosi in una nuova configurazione con una piega ben definita, rimanendo tuttavia un singolo pezzo continuo.

Controllare gli angoli e costruire zigzag

Usando questa strategia di interazioni direzionali, il gruppo ha creato una famiglia di cocristalli piegati a partire da diversi donatori e accettori. Microscopie elettroniche e diffrazione hanno rivelato che lo scorrimento e la piega avvenivano sempre lungo piani cristallini in cui gli strati erano più spaziosi e quindi più debolmente legati. Gli angoli di piegatura risultanti si sono raggruppati in un intervallo ristretto — circa 62–85 gradi — determinato dalla geometria interna di quei piani. Regolando la concentrazione della soluzione e le condizioni di evaporazione, gli scienziati potevano scegliere se i cristalli si fermassero nello stato scivolato o proseguissero fino alla piega. Aumentando la temperatura del substrato a gradini è stato possibile costruire forme più complesse: cristalli con due, tre, quattro, cinque o anche sei pieghe successive, formando minuscole guide a zigzag scritte direttamente durante la crescita.

Instradamento e commutazione della luce in una singola piega

I cristalli piegati fanno più che svoltare un angolo: guidano e controllano la luce in modo asimmetrico. In un esempio tipico, il cristallo piegato si comporta come due segmenti rettilinei uniti a circa 74 gradi. Quando un laser eccita un lato della piega, la luce viaggia lungo il cristallo ed esce da più punte, ma non tutti i percorsi sono uguali. Misurazioni attente mostrano che le perdite sui due segmenti rettilinei sono quasi identiche, eppure la luminosità delle uscite differisce fortemente a seconda del lato eccitato. Questo comportamento dipendente dalla direzione deriva dal fatto che la direzione preferita di emissione luminosa delle molecole, nota come dipolo di transizione, è inclinata rispetto alla direzione di crescita del cristallo. Dopo la rotazione interna di 180 gradi che precede la piega, un braccio tende a inviare luce verso la superficie superiore mentre l’altro favorisce la parte inferiore, producendo un interruttore ottico incorporato il cui rapporto acceso/spento può essere regolato cambiando il punto di eccitazione del cristallo.

Da pieghe sorprendenti ai futuri chip ottici

Per un non specialista, il risultato principale è che questi cristalli possono crescere piegandosi da soli a angoli esatti senza creparsi, continuando al contempo a trasportare e modulare la luce. Questa piegatura autodiretta, ottenuta bilanciando con cura forze non covalenti tra molecole, fornisce un set di strumenti per disegnare tracciati ottici microscopici che curvano, zigzagano e commutano segnali on/off — il tutto all’interno di materiali organici ottenuti da soluzione. Questo controllo sia sulla forma del cristallo sia sul flusso di luce costituisce una base strutturale importante per circuiti ottici flessibili e ad alta densità che un giorno potrebbero coesistere o addirittura completare i chip elettronici convenzionali.

Citazione: Ma, YX., Mao, XR., Lv, Q. et al. Vectorial noncovalent synthesis of bendable organic crystals through dynamic dislocation. Nat Commun 17, 1917 (2026). https://doi.org/10.1038/s41467-026-68783-9

Parole chiave: cristalli organici pieghevoli, guidafibre fotoniche, <keyword>autoassemblaggio, optoelettronica integrata
