La stampa inkjet programmata per curvatura consente deposizione adattiva per laser di sinterizzazione gaussiani

Plasmare la luce per elettronica migliore

Molti dispositivi moderni, dagli smartphone ai pannelli solari, si basano su film sottilissimi di metalli e ossidi che devono essere sia altamente conduttivi sia, in alcuni casi, trasparenti. Questi film vengono spesso prodotti o «sinterizzati» con laser. Ma poiché la maggior parte dei laser ha naturalmente un centro brillante e bordi più deboli, tendono a cuocere troppo il centro di un film e a lasciare i lati insufficientemente trattati, creando difetti che sprecano energia e peggiorano le prestazioni. Questo studio propone una nuova soluzione al problema: invece di modificare il laser, gli autori rimodellano il materiale stampato in modo che corrisponda naturalmente al profilo di luminosità del laser.

Perché i punti laser sono un problema nascosto

I laser industriali quasi sempre presentano un profilo gaussiano: la luce è più intensa al centro del punto e sfuma dolcemente verso i bordi. Quando un tale fascio scansiona una pellicola piatta e di spessore uniforme composta da nanoparticelle, il centro riceve troppa energia e può ablare o vaporizzare, mentre i bordi ricevono troppo poca energia e rimangono solo parzialmente fusi. Gli ingegneri hanno cercato di risolvere questo problema aggiungendo ottiche per appiattire il profilo del fascio, ma questi modellatori sono costosi, ingombranti, sprecano oltre un terzo dell’energia laser e hanno una durata limitata. Con la produzione che si orienta verso l’elettronica flessibile e i metalli stampati in 3D, questi svantaggi diventano più problematici.

Trasformare il film in una dolce collina

Gli autori propongono una tattica diversa: mantenere il laser gaussiano semplice e invece adeguare lo spessore del film stampato in modo che assorba la quantità di energia corretta in ogni punto. Usando un’analisi del trasferimento di calore, ricavano quanta energia ciascuna fetta di materiale necessita per sinterizzarsi correttamente e calcolano un profilo di spessore corrispondente. La forma ideale risulta essere una gobba liscia, simile a una gaussiana: più spessa al centro dove il laser è più intenso e più sottile ai bordi dove è più debole. Quando questa traccia «curvata» viene scansionata con un laser standard, lo spessore extra al centro assorbe l’energia in eccesso, mentre i bordi più sottili utilizzano meglio la luce più debole, portando a un riscaldamento e a una crescita dei grani quasi uniformi su tutta la larghezza.

Stampare tracce curve mattone dopo mattone

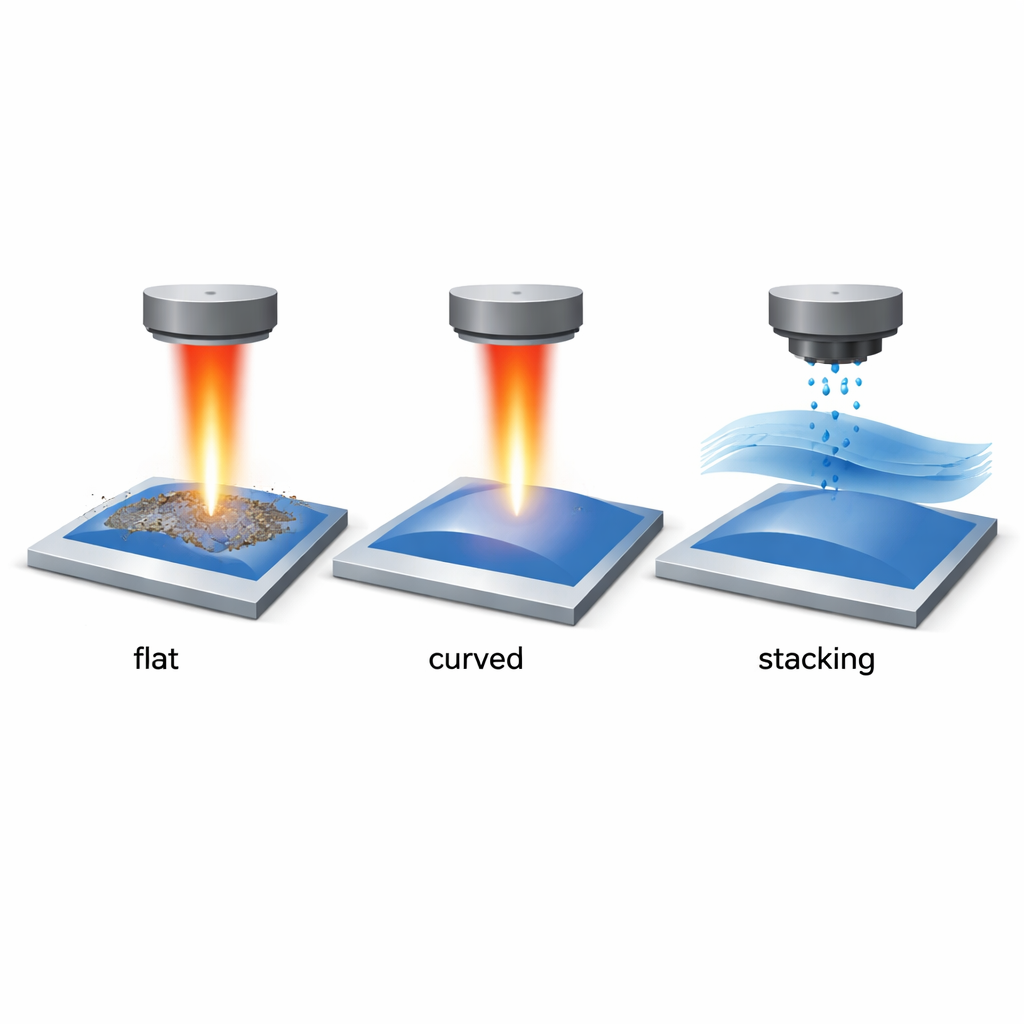

Progettare la curva ideale su carta non basta; deve essere anche producibile. Il team utilizza la stampa inkjet di inchiostri contenenti nanoparticelle per costruire la forma desiderata mediante l’impilamento controllato di molte strette «unità» quasi rettangolari. Prima risolvono un problema classico della stampa — l’effetto corona di caffè, dove le gocce asciutte lasciano un bordo spesso e un centro sottile — usando un inchiostro a due solventi e riscaldando il substrato in modo che i moti interni in ogni goccia si annullino e producano linee con cima piatta. Regolando temperatura e distanza tra le gocce, possono stampare in modo affidabile unità con larghezza e altezza note. Poi, sovrapponendo queste tracce con offset accuratamente scelti, assemblano una sezione trasversale liscia e simile a una gaussiana che corrisponde da vicino all’ideale calcolato, con meno del 2% di deviazione.

Circuiti più efficienti e vetro più trasparente

Per dimostrare cosa può fare questo approccio, i ricercatori lo applicano a due tipi di circuiti: film trasparenti di indio-stagno (ITO) su vetro e piste di rame (Cu) su superfici curve. Per l’ITO, i profili curvi offrono una conducibilità elettrica fino a 3,8 volte superiore rispetto ai film piatti standard realizzati con la stessa quantità di materiale, aumentando nel contempo leggermente la trasmissione della luce visibile di circa il 5%. Il vetro conduttivo risultante mantiene le prestazioni attraverso cicli ripetuti di riscaldamento e raffreddamento e mostra persino una migliore trasmissione luminosa ad angoli obliqui, grazie alla sua superficie dolce che ricorda l’occhio di falena. Per il rame, le tracce curve raggiungono una conducibilità circa 1,6 volte superiore rispetto alle controparti piatte sinterizzate al laser, e superano sia i sistemi laser con modellazione del fascio sia la sinterizzazione in forno convenzionale, il tutto consumando meno energia ed evitando danni a substrati sensibili al calore come le pellicole plastiche.

Un’idea semplice con ampia portata

In termini pratici, questo lavoro dimostra che non sempre serve una torcia più sofisticata; a volte basta scolpire la candela per adattarla alla luce. Progettando matematicamente e stampando a getto d’inchiostro film curvi che rispecchiano il profilo di luminosità dei laser comuni, gli autori ottengono una sinterizzazione più uniforme, una maggiore conduttività e una migliore trasparenza senza ottiche complesse. Questa strategia di stampa «programmata per curvatura» potrebbe rendere più facile ed economico realizzare elettronica flessibile ad alte prestazioni, riscaldatori trasparenti, antenne e parti metalliche stampate in 3D, utilizzando gli stessi laser gaussiani già ampiamente diffusi nell’industria.
