Un metodo universale di microfabbricazione completamente a secco per materiali elettronici sensibili tramite un mediatore litografico molecolare inorganico

Pulire il modo in cui realizziamo l’elettronica su scala ridotta

Gli smartphone odierni, i sensori e gli schermi flessibili si basano su pattern complessi incisi su materiali spessi solo pochi atomi. Tuttavia i liquidi e i prodotti chimici utilizzati per scolpire questi pattern possono danneggiare silenziosamente i materiali che dovrebbero plasmare, in particolare i semiconduttori nuovi e più delicati. Questo studio introduce un metodo a secco, privo di solventi, per patternare materiali fragili usando un sottile film di selenio, offrendo una strada più pulita per l’elettronica del futuro.

Perché i materiali delicati richiedono strumenti più gentili

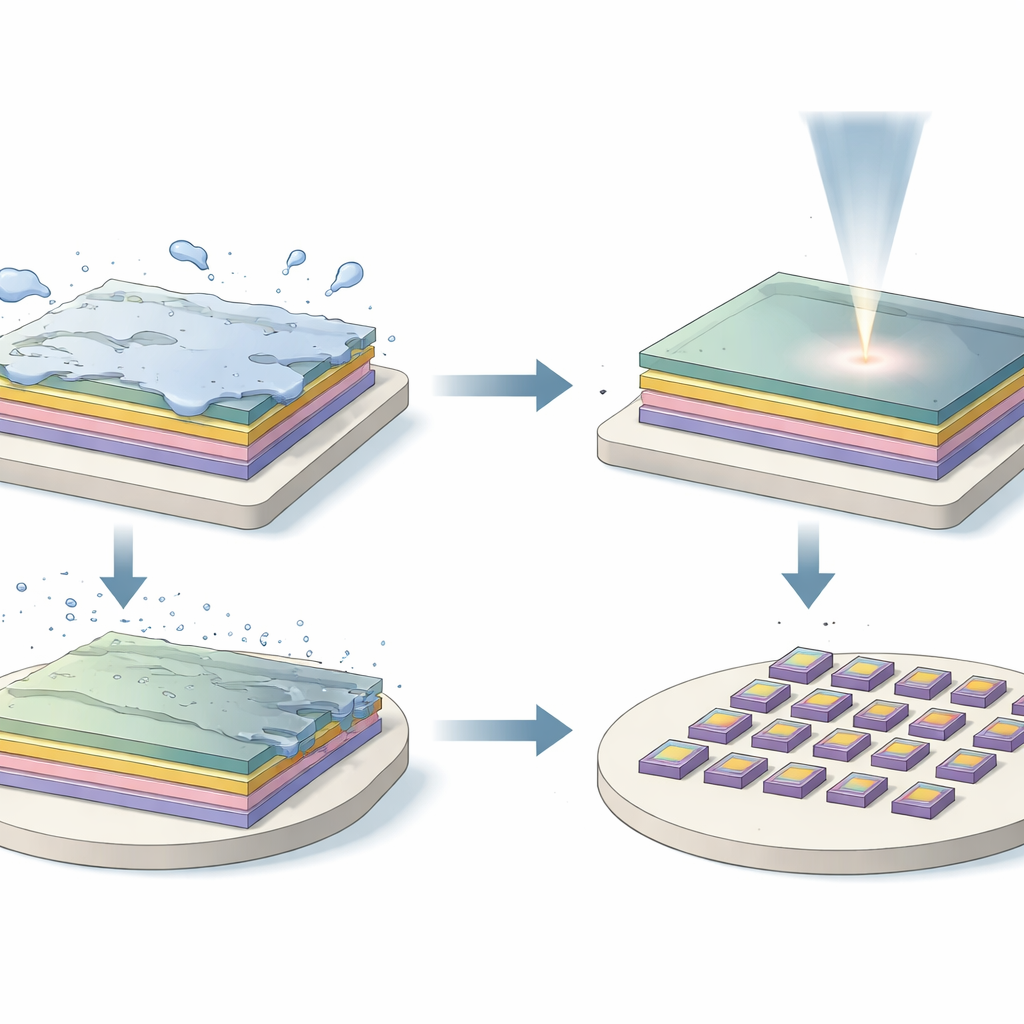

La produzione moderna di chip dipende dalla litografia, in cui luce o elettroni disegnano pattern su strati speciali di “resist” che vengono poi lavati con developer, solventi e detergenti. Questi passaggi implicano acqua, basi forti e solventi organici. Quel bagno chimico è aggressivo per materiali di nuova generazione come perovskiti, alogenuro, e fogli atomici di fosforo nero o disolfuro di molibdeno. I liquidi possono reagire con tali materiali, irruvidirne la superficie, lasciare residui o perfino modificarne la composizione, compromettendo le prestazioni elettriche. Rivestimenti protettivi come il grafene possono aiutare, ma aumentano la complessità e non si integrano facilmente nei flussi produttivi standard delle fabbriche.

Un film protettivo a secco che si incide da solo

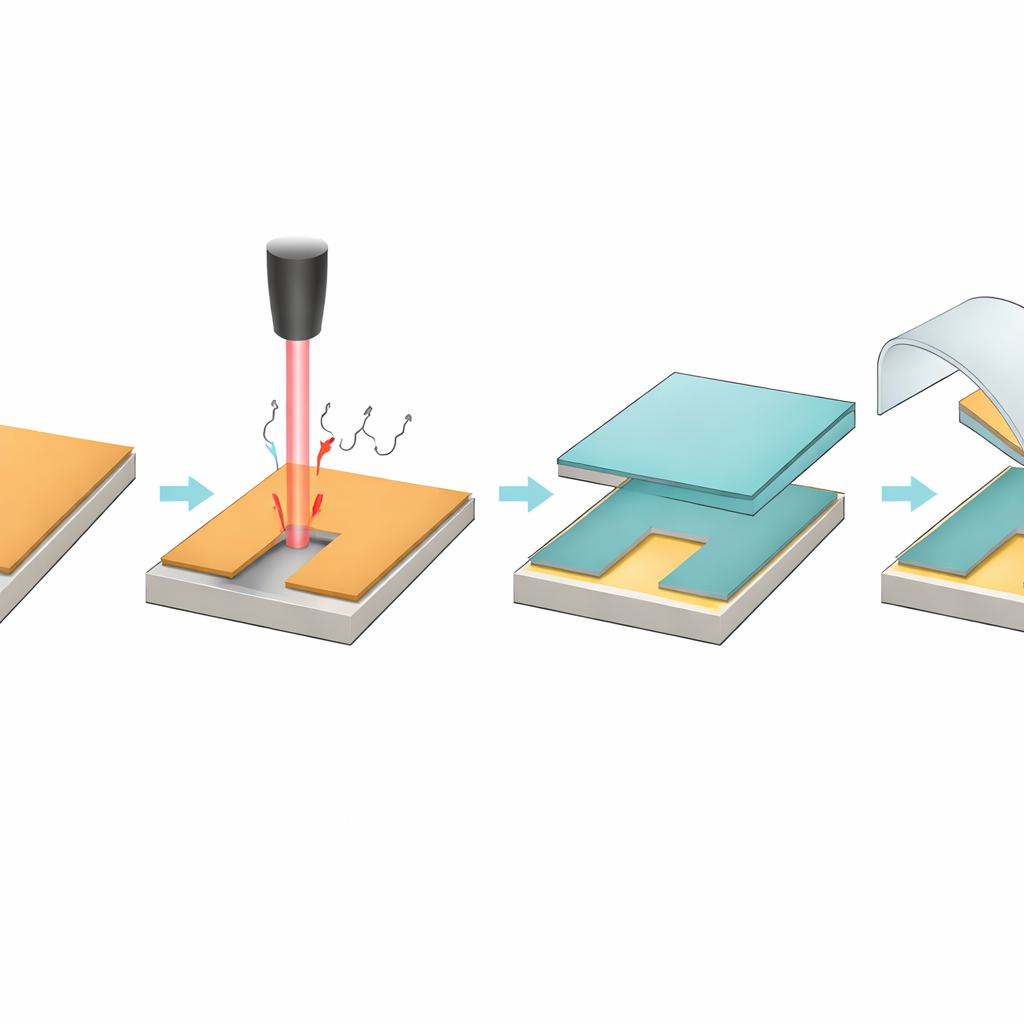

I ricercatori ricorrono invece al selenio elementare, un materiale inorganico che può essere evaporato delicatamente su un wafer formando un film liscio e uniforme. In questa forma il selenio è costituito da piccoli anelli e catene molecolari tenute insieme da forze deboli. Quando un fascio laser scansiona la superficie, il riscaldamento locale rompe quei legami deboli e il selenio nelle regioni illuminate sublima semplicemente via come vapore. Ciò crea trincee e forme nette direttamente nello strato di selenio senza alcun step di sviluppo liquido. Regolando il colore, la potenza e la velocità del laser, il team ottiene linee micrometriche e curve complesse con aree esposte quasi atomicamente piatte e senza residui di selenio rilevabili sul substrato sottostante.

Sbucciare invece di lavare

Per trasformare questi pattern di selenio in dispositivi funzionanti, il gruppo deposita metalli o semiconduttori sensibili sopra il selenio patternato e sulle aperture esposte. Tradizionalmente, un solvente dissolveva poi il resist, sollevando via le regioni indesiderate. Qui gli autori sfruttano un semplice trucco meccanico: premono uno strato morbido di silicone (PDMS) sulla superficie e lo staccano. Poiché il legame tra selenio e wafer è intenzionalmente più debole del legame tra il materiale del dispositivo e il wafer, il PDMS asporta il selenio e qualsiasi materiale riposante su di esso, mentre i pattern desiderati restano saldamente attaccati al substrato. Le misure mostrano che le superfici sbucciate sono lisce e pulite quanto un wafer intatto, e possono essere prodotti array su larga scala di cristalli alogenuri con dimensioni uniformi e bordi netti, il tutto senza toccare una goccia di developer o solvente.

Mantenere intatti cristalli fragili e fogli 2D

La vera prova è se i materiali elettronici sensibili sopravvivono a questo nuovo processo. Il team confronta la patternizzazione a base di selenio con resist polimerici standard per diversi composti fragili, inclusi alogenuri di piombo, perovskiti stratificate, tiofosfati di litio, solfuri di fosfuro di magnesio e fosforo nero. Con il metodo a secco al selenio, forme e superfici rimangono sostanzialmente inalterate, e i loro segnali caratteristici di emissione luminosa e vibrazione restano stabili — segni che la struttura cristallina è intatta. Con la litografia convenzionale, invece, le superfici diventano più ruvide e i segnali ottici si indeboliscono o si spostano, rivelando danni chimici e difetti introdotti dai solventi.

Transistor migliori con meno danni nascosti

Infine, gli autori realizzano dispositivi elettronici reali per valutare quanto conti questo danno nascosto nella pratica. Usando il selenio come scudo temporaneo, fabbricano transistor a effetto di campo da fosforo nero e disolfuro di molibdeno monostrato su wafer di silicio. I dispositivi mostrano comportamenti elettrici puliti e quasi ideali, con rapporti corrente on/off molto elevati e prestazioni coerenti su grandi array. Quando dispositivi simili sono prodotti usando resist organici standard, le caratteristiche dei transistor risultano nettamente peggiori e meno uniformi. Il miglioramento delle prestazioni indica che i portatori possono muoversi più liberamente perché i canali atomicamente sottili non sono segnati o contaminati dal processo chimico.

Una strada più pulita verso i microchip del futuro

In termini pratici, questo lavoro sostituisce un kit di incisione umida e disordinato con uno stencil a secco che si toglie a strappo, costruito da semplici molecole di selenio. Disegnando i pattern con la luce e poi sollevando meccanicamente lo strato protettivo invece di lavarlo, il metodo protegge i materiali fragili dai liquidi dannosi pur restando compatibile con le linee di produzione di chip esistenti. Man mano che l’elettronica fa sempre più affidamento su materiali ultrafini e chimicamente sensibili, questo approccio completamente a secco mediato dal selenio potrebbe aiutare l’industria a costruire dispositivi più veloci, affidabili ed efficienti dal punto di vista energetico senza sacrificare le strutture delicate che li rendono speciali.

Citazione: Zeng, C., Xu, Y., Wei, X. et al. A universal all-dry microfabrication method for sensitive electronic materials via an inorganic molecular lithographic mediator. Nat Commun 17, 2098 (2026). https://doi.org/10.1038/s41467-026-68593-z

Parole chiave: litografia a secco, mediatore al selenio, semiconduttori sensibili, materiali 2D, microfabbricazione
