Discontinuità polari, conduttività emergente e comportamento critico dipendente dall’angolo di rotazione in interfacce ferroelettriche saldate

Torcere i cristalli per creare nuova elettronica

I dispositivi elettronici solitamente si basano su ciò che avviene all’interno di un materiale, non sulla sua superficie. Questo studio mostra che quando due cristalli sono premuti e saldati insieme con una piccola rotazione tra loro, l’interfaccia in cui si incontrano può sviluppare comportamenti sorprendenti, compreso il trasformarsi da isolante a conduttore. Comprendere e controllare questo effetto potrebbe aprire nuove vie per realizzare componenti elettronici ultrapiatti e a basso consumo senza usare semiconduttori tradizionali.

Dove due isolanti si comportano come un metallo

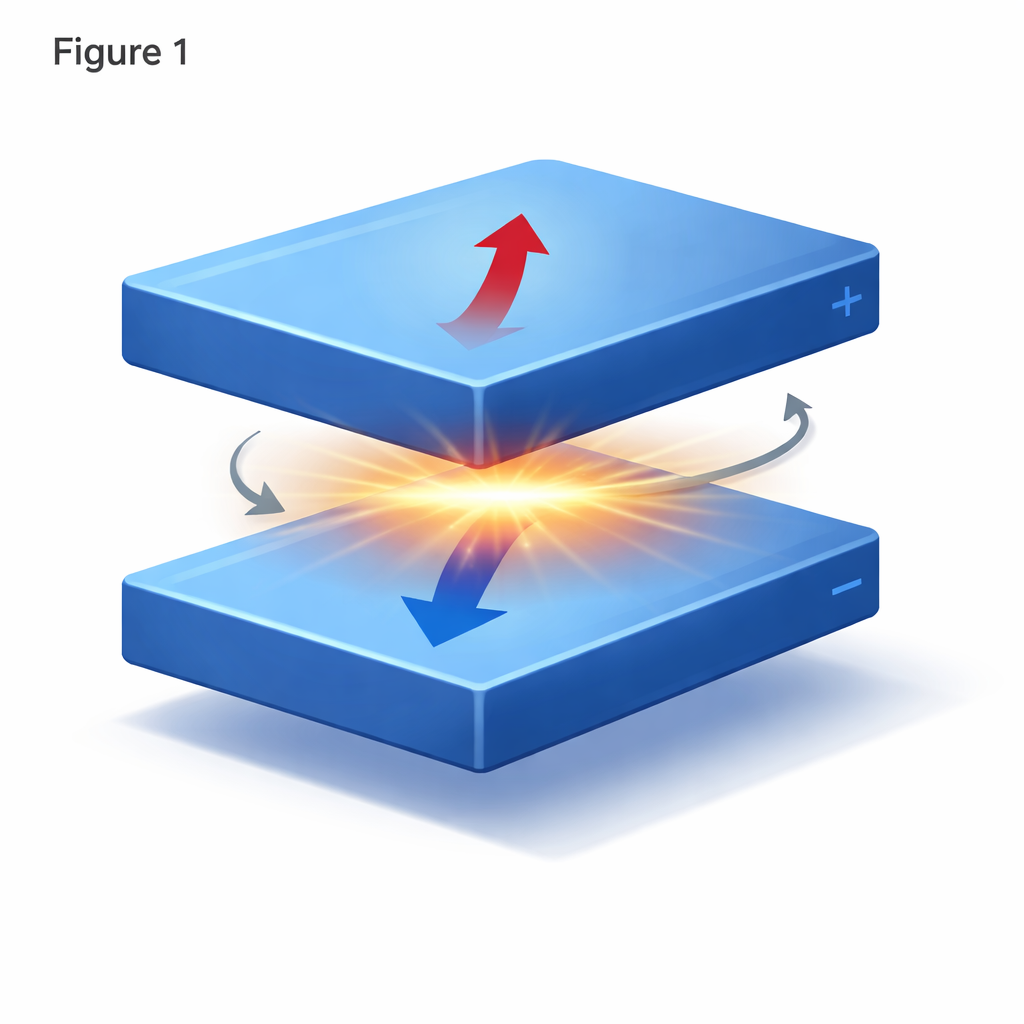

I ricercatori hanno lavorato con il niobato di litio, un cristallo ben noto per applicazioni ottiche e nelle telecomunicazioni. Da solo, il niobato di litio è un ottimo isolante elettrico. È però anche ferroelettrico, cioè possiede una polarizzazione elettrica interna, come frecce microscopiche orientate in una direzione fissa all’interno del cristallo. Il team ha saldato due di questi cristalli faccia a faccia in modo che queste frecce puntassero direttamente l’una verso l’altra attraverso il piano di giunzione, creando quella che si chiama una discontinuità polare “testa-a-testa”. La teoria suggerisce che una tale configurazione accumuli carica elettrica all’interfaccia. Utilizzando un processo di termocompressione ad alta temperatura — essenzialmente premendo e riscaldando le wafer insieme — hanno ottenuto interfacce atomiche nette e pulite dove questa carica poteva accumularsi.

Un foglio nascosto di elettricità alla giunzione

Immagini e misure elettriche accurate hanno mostrato che il confine saldato tra i cristalli diventava un conduttore stretto e a forma di foglio, nonostante il volume di ciascun cristallo rimanesse isolante. Mediante microscopia elettronica avanzata il team ha confermato che il reticolo atomico rimaneva continuo attraverso l’interfaccia e che i piani cristallini vicini alla giunzione risultavano leggermente compressi. Tecniche di scansione a sonda hanno poi mappato il flusso di corrente locale e rivelato che la conduzione era confinata in una regione di pochi nanometri di spessore, molto simile a un gas bidimensionale di elettroni nelle elettroniche a ossidi. Simulazioni al calcolatore basate sulla meccanica quantistica hanno supportato questo quadro: l’improvviso cambiamento di polarizzazione all’interfaccia flette le bande di energia elettronica in modo che gli stati elettronici alla giunzione attraversino il livello di Fermi, permettendo alle cariche di muoversi liberamente lungo quel piano.

Modulare l’interfaccia con una rotazione

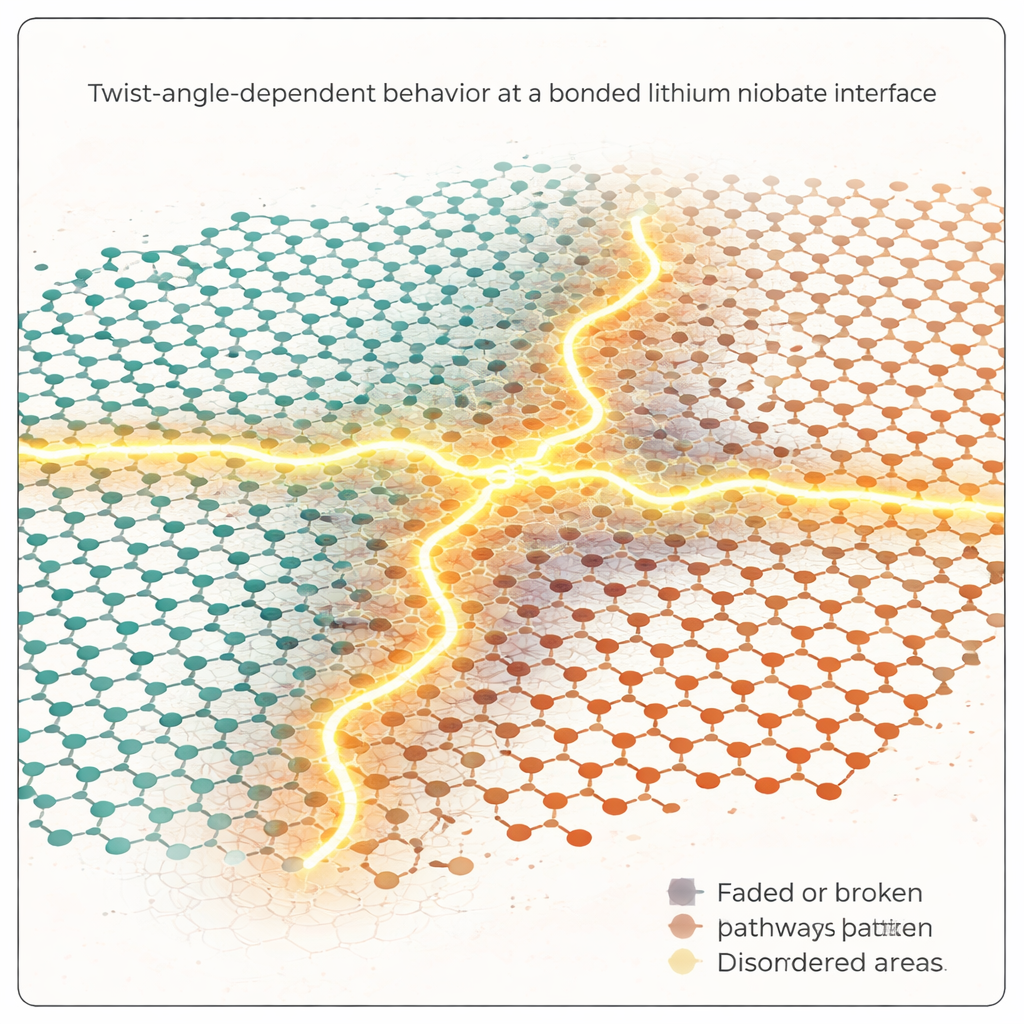

La storia diventa ancora più intrigante quando le due wafer sono ruotate l’una rispetto all’altra prima della saldatura. Per alcuni angoli di rotazione — come intorno ai 60 gradi — l’interfaccia conduce ancora bene e l’originaria disposizione testa-a-testa della polarizzazione viene preservata. Ma ad alcuni angoli critici di rotazione, inclusi circa 14, 21 e 74 gradi, il sistema si riorganizza in modo drammatico. Invece di mantenere la configurazione originale, la polarizzazione vicino all’interfaccia si inverte su uno strato spesso approssimativamente 15 micrometri, trasformando il confine in una configurazione “coda-a-coda”. Questa inversione crea due nuove pareti di dominio convenzionali ai lati della giunzione, che a loro volta diventano percorsi conduttivi, mentre l’interfaccia centrale non si comporta più come il principale conduttore.

Quando i pattern atomici perdono il loro ritmo regolare

Perché un angolo di rotazione così piccolo dovrebbe fare una differenza così grande? La risposta risiede in come i due reticoli atomici si allineano. Alla maggior parte degli angoli, molti punti del reticolo dei due cristalli coincidono in un pattern regolare, il che facilita lo spostamento delle cariche lungo l’interfaccia e la schermatura dei forti campi elettrici dovuti alla discontinuità polare. Ma agli angoli speciali di rotazione in cui compare il comportamento anomalo, i punti reticolari condivisi diventano molto rari e il motivo diventa localmente aperiodico — simile a quanto avviene nei quasicristalli. In disposizioni così disordinate, teoria ed esperimenti precedenti in altri sistemi mostrano che gli stati elettronici possono essere soppressi, formando i cosiddetti pseudogap e riducendo fortemente la conduttività. Gli autori propongono che qualcosa di analogo avvenga qui: l’apertura all’aleatorietà indotta dalla rotazione spegne la conduzione interfaciale, lasciando la carica legata non schermata.

Campi elettrici sufficienti a rimodellare il cristallo

Con l’interfaccia incapace di rimuovere la carica, il campo elettrico risultante diventa sufficientemente intenso da invertire la polarizzazione locale nel niobato di litio, anche alle alte temperature usate durante la saldatura. Questo switching indotto dal campo spiega lo strato di inversione osservato e la comparsa di nuove pareti di dominio conduttive lontano dalla giunzione iniziale. Il lavoro dimostra che, scegliendo semplicemente l’angolo di rotazione opportuno tra due wafer ferroelettrici, si può commutare tra diverse strutture microscopiche e percorsi di conduzione. Per un lettore non specialista, la conclusione principale è che il confine tra due solidi può essere ingegnerizzato, quasi come un materiale a sé stante, e che una rotazione accurata offre una nuova e potente manopola per progettare futuri dispositivi elettronici e fotonici.

Citazione: Rogers, A., Holsgrove, K., Schäfer, N.A. et al. Polar discontinuities, emergent conductivity, and critical twist-angle-dependent behaviour at wafer-bonded ferroelectric interfaces. Nat Commun 17, 1842 (2026). https://doi.org/10.1038/s41467-026-68553-7

Parole chiave: twistronics, ferroelettrici, niobato di litio, interfacce ossidiche, conduttività bidimensionale
