Immagini a scala atomica e manipolazione dello stato di carica dei centri NV mediante microscopia a effetto tunnel

Difetti nel diamante come minuscoli strumenti quantistici

Molte delle tecnologie quantistiche di domani potrebbero basarsi su piccole imperfezioni all’interno di diamanti ultra-puri. Queste imperfezioni, chiamate centri nitruro-vacanza (NV), possono comportarsi come “spin” controllabili che immagazzinano e elaborano informazioni quantistiche, rilevano campi magnetici e comunicano usando singole particelle di luce. Questo articolo esplora un nuovo modo per osservare e controllare singoli centri NV alla scala di singoli atomi—un passo essenziale per costruire dispositivi quantistici affidabili dal basso verso l’alto.

Perché questi difetti del diamante sono importanti

I centri NV si formano quando un atomo di carbonio nel diamante è sostituito da un atomo di azoto e un sito di carbonio adiacente rimane vuoto. Nello stato di carica corretto, chiamato NV− (NV meno), questo difetto si comporta come un bit quantistico molto stabile che può funzionare anche a temperatura ambiente. I centri NV sono già impiegati nei laboratori per misurare campi magnetici ed elettrici debolissimi e come mattoni per reti quantistiche. Tuttavia, agli scienziati è mancata una visione chiara, atomo per atomo, di come ciascun centro NV sia inserito nel cristallo circostante e di come l’ambiente elettrico locale ne influenzi le prestazioni. Senza questa immagine microscopica, migliorare i progetti dei dispositivi è rimasto in larga parte un processo di tentativi ed errori.

Usare una “finestra” di grafene per guardare dentro il diamante

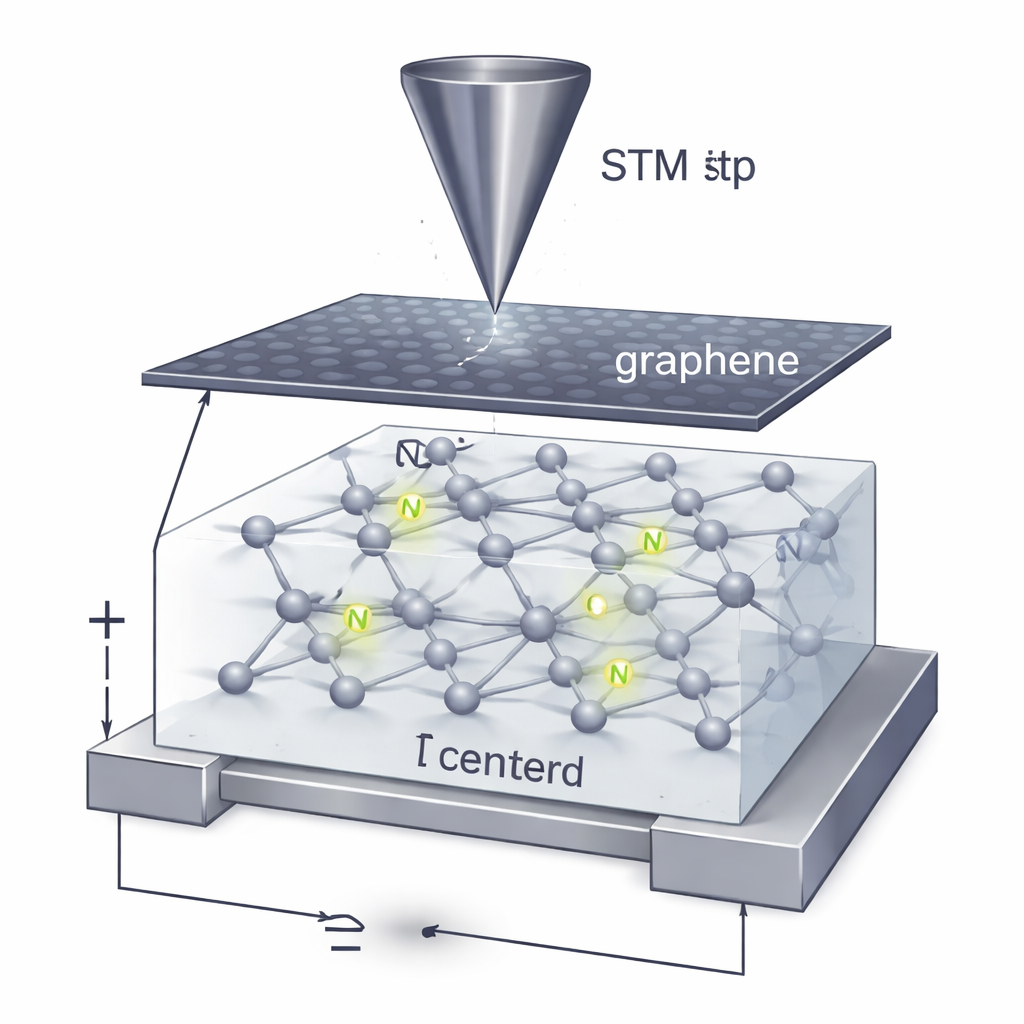

Per osservare direttamente singoli centri NV, i ricercatori si sono rivolti alla microscopia a effetto tunnel (STM), una tecnica in grado di mappare la struttura elettronica con risoluzione atomica. L’STM richiede normalmente una superficie elettricamente conduttiva, il che è un problema per il diamante isolante. Il gruppo ha risolto questo collocando uno strato ultrafine e conduttivo di carbonio—grafene monostrato—sopra il diamante. Questo strato di grafene funge da finestra trasparente per gli elettroni: conduce abbastanza da permettere misure STM, ma è anche sottile e “elettronicamente trasparente” quanto basta perché lo strumento riesca a percepire i centri NV sepolti sotto.

Rilevare difetti singoli atomo per atomo

Lavorando a bassa temperatura e in condizioni ultra-pulite, gli autori hanno scandito oltre 40 difetti individuali sotto la superficie del diamante ricoperta di grafene. Misurando come la conduttanza elettrica variava con la tensione applicata, hanno identificato una firma consistente per i centri NV−: un picco distintivo nella conduttanza a circa 0,3 elettronvolt sotto il livello di Fermi (l’energia di riferimento definita dagli elettroni nel materiale). Le mappe della densità elettronica locale intorno a ciascun difetto hanno rivelato un motivo a due lobi allineato con la direzione cristallografica nota dei centri NV. Questo motivo, e la posizione energetica del picco, hanno permesso al team di distinguere i centri NV− da altri difetti comuni come gli atomi isolati di azoto (centri P1), che apparivano a energie molto diverse e con forme differenti nelle immagini STM.

Invertire la carica di un singolo difetto quantistico

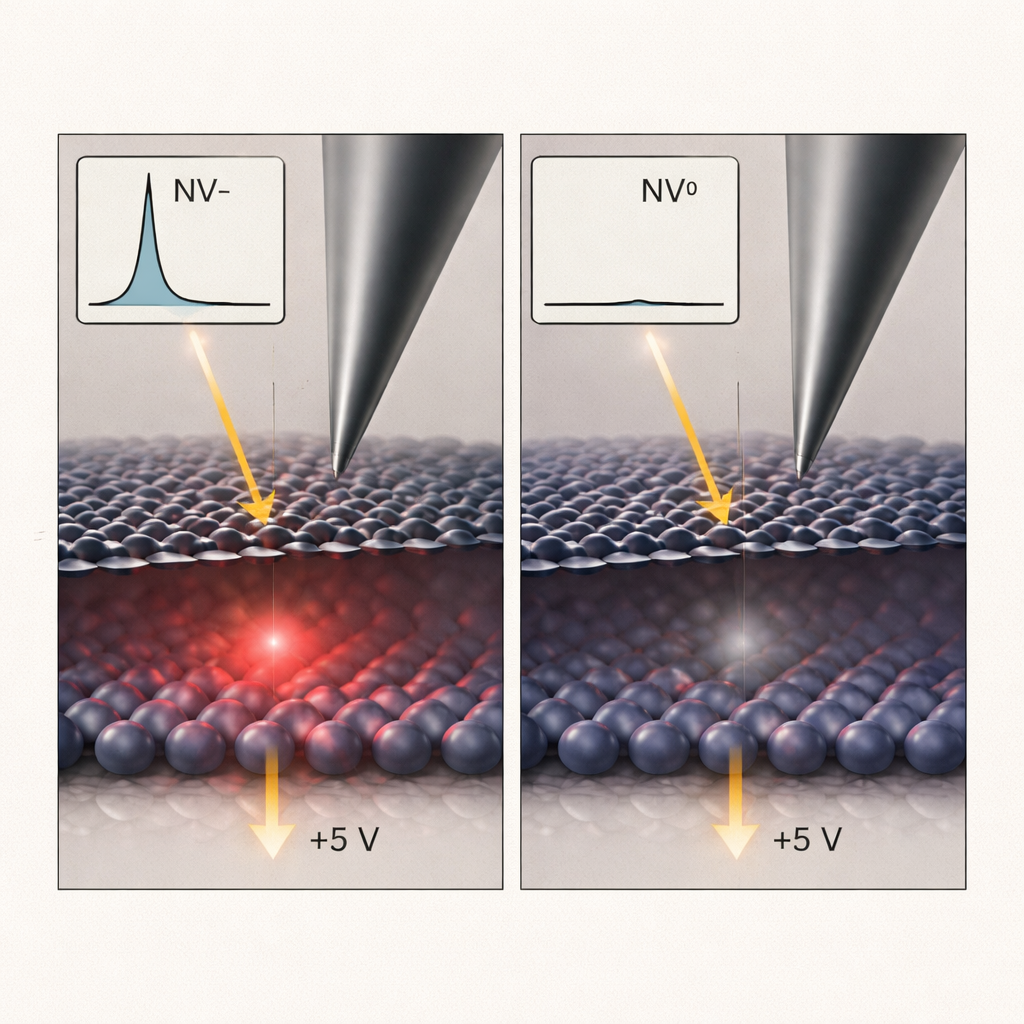

Oltre all’imaging, il risultato più sorprendente è la capacità di cambiare lo stato di carica di singoli centri NV su richiesta. I ricercatori hanno posizionato la punta STM sopra un centro NV− selezionato, l’hanno brevemente ritratta e poi hanno applicato una forte tensione positiva al diamante. Questo campo elettrico ha effettivamente asportato un elettrone dal difetto, convertendo NV− nella sua forma neutra, NV0. Dopo questa procedura, le immagini STM non mostravano più la caratteristica macchia brillante del difetto e il picco di conduttanza caratteristico era scomparso dallo spettro—indicando che lo stato di carica era cambiato. È importante notare che difetti vicini a poche decine di nanometri di distanza sono rimasti intatti, dimostrando che la manipolazione è altamente localizzata. Questo livello di controllo è circa dieci volte più preciso rispetto ai precedenti metodi di regolazione della carica in sistemi simili.

Costruire dispositivi quantistici migliori dal basso verso l’alto

In termini semplici, questo lavoro dimostra sia un microscopio sia una “manopola” di regolazione per difetti quantistici individuali nel diamante. Lo strato di grafene permette all’STM di scrutare un cristallo isolante per vedere e caratterizzare singoli centri NV, mentre tensioni applicate con cura consentono di commutare il loro stato di carica uno alla volta. Queste capacità aprono la strada a progettare dispositivi quantistici con disposizioni su misura di centri NV—densamente raggruppati dove è necessario il rilevamento e spenti dove aggiungerebbero rumore. I passaggi futuri potrebbero combinare questo approccio con tecniche ottiche avanzate, permettendo agli scienziati di correlare immagini a scala atomica, impronte elettriche ed emissione luminosa dallo stesso identico difetto. Insieme, questi strumenti ci avvicinano all’ingegnerizzazione di qubit a stato solido pratici con la precisione di cui già gode l’elettronica moderna.

Citazione: Raghavan, A., Bae, S., Delegan, N. et al. Atomic-scale imaging and charge state manipulation of NV centers by scanning tunneling microscopy. Nat Commun 17, 1617 (2026). https://doi.org/10.1038/s41467-026-68323-5

Parole chiave: centri nitruro-vacanza, qubit in diamante, microscopia a effetto tunnel, interfaccia grafene, sensori quantistici
