Quadro di progettazione per metamateriali tessuti tridimensionalmente programmabili

Materiali elastici costruiti da minuscoli telai intrecciati

Immaginate un materiale leggero e arioso come una spugna, ma resistente, elastico e in grado di rompersi nei modi che scegliamo a priori. Questo articolo mostra come gli ingegneri possano progettare materiali di questo tipo intrecciando fibre microscopiche in complessi schemi tridimensionali, aprendo possibilità per l’elettronica flessibile, i robot morbidi e impianti medici compatibili con i tessuti.

Da impalcature rigide a reti morbide e programmabili

Per anni i ricercatori hanno realizzato “metamateriali meccanici” disponendo travi e piastre solide in schemi 3D ripetuti. Queste architetture possono essere incredibilmente rigide e resistenti rispetto al loro peso, ma non amano essere stirate: se le si tira troppo si spezzano. Gli autori sostengono che un obiettivo altrettanto importante sia creare materiali altamente deformabili—capaci di piegarsi ed allungarsi in modo significativo senza rompersi—perché tale comportamento è cruciale per applicazioni che devono flettersi con corpi, imbottiture o macchine.

Intrecciare fibre in tre dimensioni

Invece di affidarsi a travi dritte che si incontrano in giunti rigidi, il gruppo si concentra sulle reticoli tessuti: reti di fibre sottili che curvano, si torcono e si avvolgono l’una attorno all’altra in giunzioni lisce. Nei punti in cui le fibre si incrociano non si formano angoli netti; si curvano e scivolano dolcemente, riducendo le concentrazioni di sforzo e permettendo grandi deformazioni, proprio come una corda trecciata. Finora progettare queste strutture era in gran parte un’arte manuale nei software CAD, limitata a pochi schemi ripetuti. Gli autori introducono una ricetta sistematica che parte da qualsiasi reticolo di travi convenzionale e lo converte in una versione tessuta usando un «grafo» matematico che registra come le travi si connettono. Ogni trave nella struttura originale viene sostituita da un fascio di fibre elicoidali intrecciate, e nodi speciali contorti assicurano che le fibre si colleghino in modo fluido attraverso la rete 3D.

Regolare rigidità, direzionalità ed estensibilità

Il quadro riduce la geometria complessa a soltanto due manopole chiave per trave: il raggio effettivo dell’elica (quanto le fibre si avvolgono dal centro) e il numero di giri che compiono lungo la lunghezza della trave. Modificando questi due parametri, i progettisti possono controllare quanto densamente le fibre si impacchettano, quanto si bloccano fra loro e quanto percorre una singola fibra attraverso il reticolo. Le simulazioni al computer mostrano che lo stesso schema di base può essere tarato da relativamente rigido a molto morbido, e che la rigidità può diventare fortemente direzionale—solida in una direzione e flessibile in un’altra—semplicemente cambiando questi parametri delle fibre. Poiché il metodo opera a livello di travi e celle unitarie, diventa facile costruire reticoli in cui le proprietà variano gradualmente da un punto all’altro, creando materiali a gradiente funzionale che si piegano, si allungano o resistono ai carichi in regioni scelte con precisione.

Esperimenti su strutture tessute microscopiche

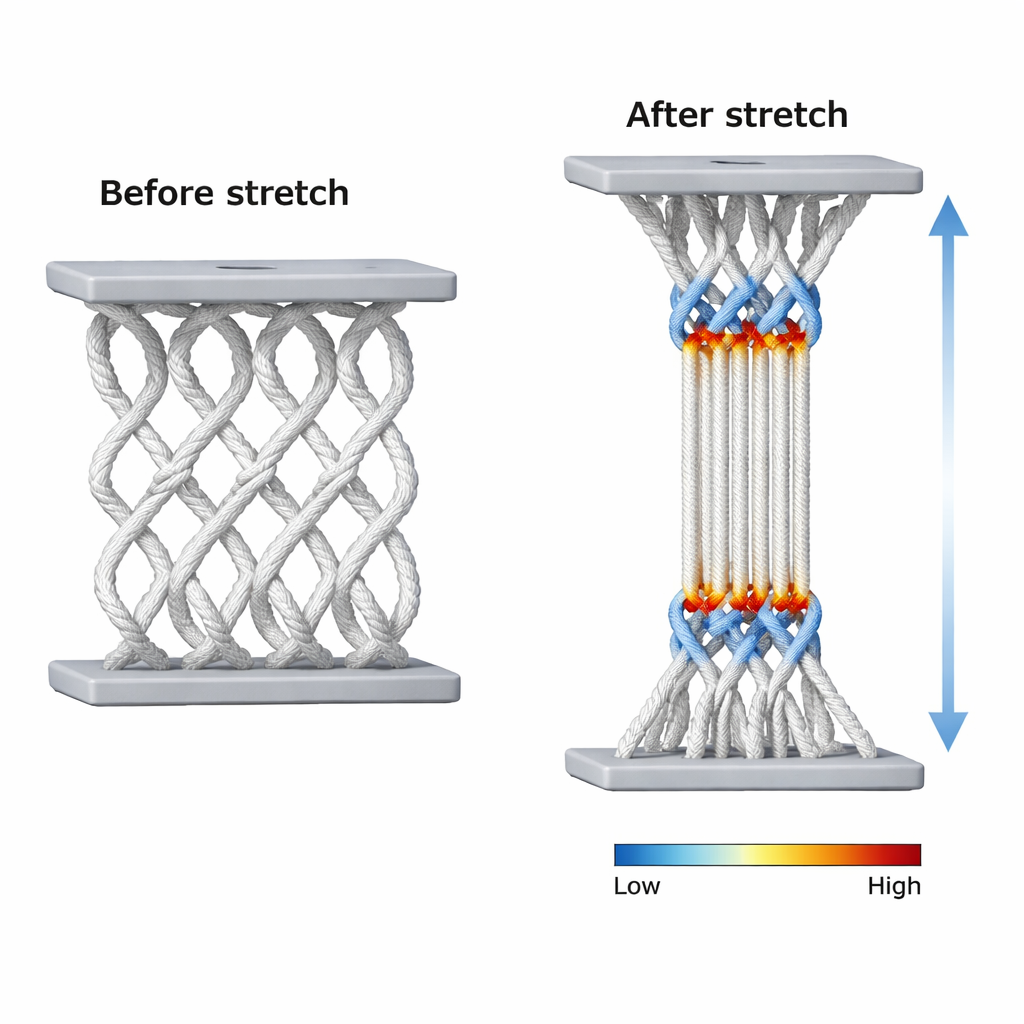

Per verificare le previsioni, il team ha usato la stampa 3D ad alta risoluzione per produrre piccoli campioni con celle unitarie dell’ordine della larghezza di un capello umano e fibre spesse appena un micrometro. All’interno di un microscopio elettronico hanno stirato questi reticoli registrandone le forme e misurandone le forze. Hanno osservato che aumentare il raggio dell’elica generalmente rendeva il materiale più morbido ma più estensibile, mentre cambiare il numero di giri delle fibre modificava la gradualità della rottura. Alcuni progetti si comportavano in modo fragile, con un calo improvviso del carico, mentre altri mostravano una rottura più graduale, simile alla duttilità, con lunghi allungamenti prima della rottura. In tutti i casi i reticoli tessuti potevano allungarsi da due a quattro volte la loro lunghezza originale—molto più di quanto solitamente sopportino architetture non tessute simili.

Simulazioni che rivelano come le fibre si muovono e si rompono

Poiché simulare direttamente ogni minimo dettaglio di queste reti tessute sarebbe computazionalmente oneroso, gli autori hanno sviluppato un modello numerico più efficiente che tratta ogni fibra come una trave flessibile che può piegarsi, torcersi e scivolare contro le vicine con attrito. Questo modello ridotto corrisponde da vicino sia alle simulazioni ad alta fedeltà sia agli esperimenti reali, pur essendo migliaia di volte più veloce. Esso rivela come le fibre si raddrizzino inizialmente sotto carico, poi sviluppino stretti intrecci nei nodi dove le pressioni di contatto e le curvature si concentrano. Questi punti caldi governano il modo in cui il reticolo sopporta i carichi, dissipa energia e infine si rompe, fornendo agli ingegneri obiettivi chiari per regolare le prestazioni riorganizzando i percorsi delle fibre.

Scrivere con la deformazione e guidare i punti di rottura

Poiché il metodo consente ai progettisti di variare i parametri delle fibre da cella a cella, gli autori dimostrano esempi d’effetto di deformazione e rottura «programmabili». In un caso, un foglio tessuto piatto è stato modellato in modo che sotto tensione compaia la parola «MIT» perché alcune regioni si allungano più di altre. In un altro, un percorso sinusoidale di celle più deboli è incorporato in un foglio altrimenti più resistente, facendo sì che il materiale si laceri lungo quella curva preprogettata. Questi esempi mostrano che i metamateriali tessuti possono essere ingegnerizzati non solo per la rigidità complessiva o l’estensibilità, ma anche per i punti in cui si piegano e per come si rompono, permettendo potenzialmente comportamenti più sicuri e prevedibili in applicazioni che vanno dai dispositivi protettivi ai dispositivi biomedicali.

Perché è importante

Per un non specialista, il messaggio chiave è che gli autori hanno trasformato un problema di tessitura complesso in un semplice kit di progettazione programmabile. Descrivendo reticoli tessuti 3D con pochi parametri geometrici e validandoli tramite esperimenti e simulazioni, aprono una nuova famiglia di materiali leggeri, altamente estensibili e personalizzabili nel modo in cui si deformano e si rompono. Ciò potrebbe ultimamente consentire strutture morbide ma resistenti che si adattano all’ambiente—materiali che non si limitano a sopportare carichi passivamente, ma sono attentamente orchestrati per muoversi, proteggere e persino rompersi nei modi che possiamo progettare in anticipo.

Citazione: Carton, M., Surjadi, J.U., Aymon, B.F.G. et al. Design framework for programmable three-dimensional woven metamaterials. Nat Commun 17, 1581 (2026). https://doi.org/10.1038/s41467-026-68298-3

Parole chiave: metamateriali meccanici, travi tessute 3D, materiali estensibili, materiali architettati, strumenti per la progettazione dei materiali
