Esplorare l’effetto sinergico della regolazione termica e dell’accoppiamento delle modalità per la stabilizzazione di frequenza nei risonatori micromeccanici

Mantenere in pista i piccoli custodi del tempo

Dagli smartphone e i ricevitori GPS alle auto autonome e agli strumenti scientifici, la tecnologia moderna si affida discretamente a piccole strutture vibranti chiamate risonatori per mantenere tempo preciso e misurare il movimento. Ma, come gli strumenti musicali che si stonano quando si riscaldano, questi “custodi del tempo” su scala micrometrica sono facilmente perturbati dalle variazioni di temperatura e dalle interazioni interne tra i loro schemi di vibrazione. Questo articolo mostra come un riscaldamento controllato all’interno del chip stesso possa compensare tali disturbi, aiutando i risonatori in miniatura a rimanere ancorati a un battito stabile per elettronica più affidabile.

Perché le piccole vibrazioni contano

I risonatori micromeccanici sono versioni microscopiche di diapason incisi nel silicio. Vibrano milioni di volte al secondo e fungono da sorgenti di clock, filtri per segnali wireless e rilevatori sensibili in innumerevoli dispositivi. Molti dei risonatori odierni sono progettati per supportare contemporaneamente due diversi schemi di vibrazione, o modalità. Questa operazione a doppia modalità consente allo stesso chip di rilevare più grandezze, elaborare segnali complessi o migliorare la stabilità di frequenza. Tuttavia, quando entrambe le modalità sono attive, l’energia può trasferirsi tra di esse in modi sottili, spostando le loro frequenze di vibrazione e compromettendo la precisione del dispositivo.

Quando le modalità comunicano e il calore si accumula

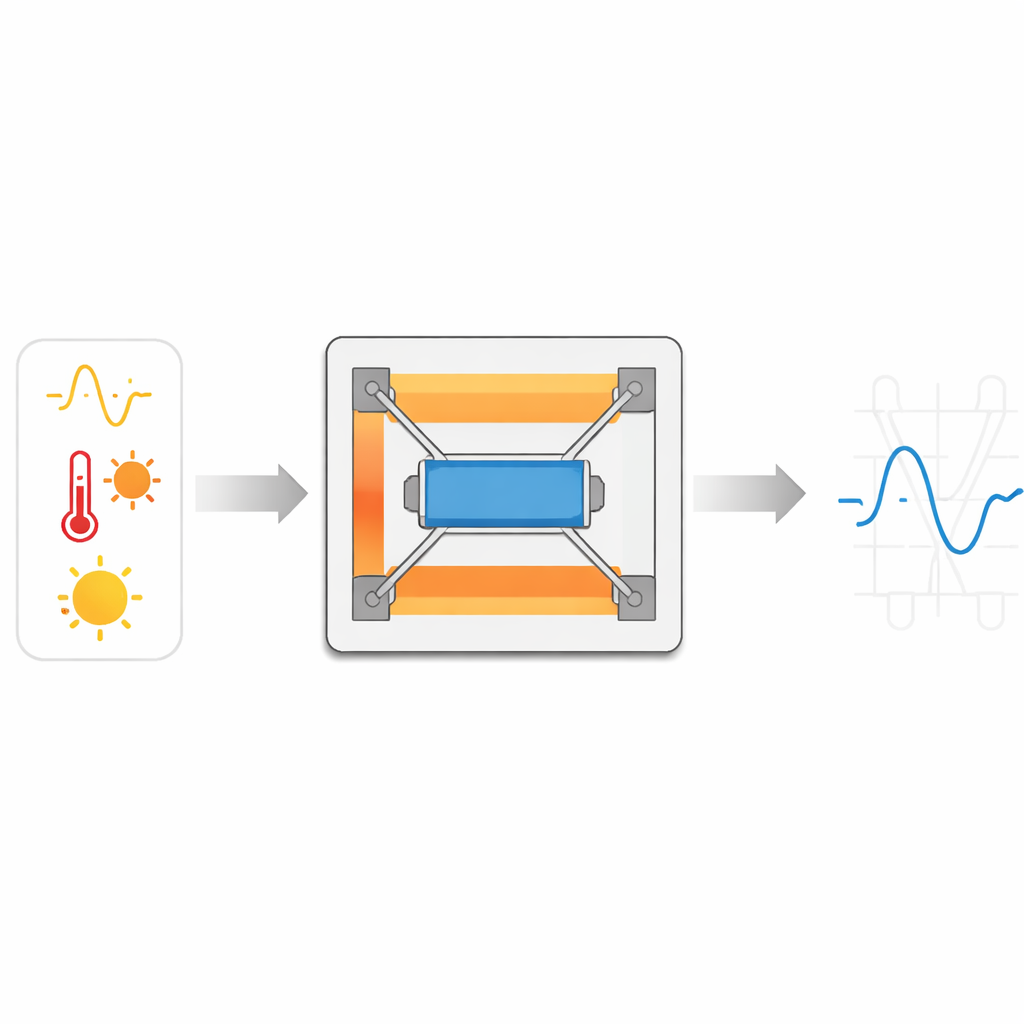

Nel dispositivo a doppia modalità studiato qui, una modalità vibra con un leggero movimento fuori dal piano del chip mentre l’altra lo deforma nel piano. Quando una modalità vibra intensamente, il suo moto modifica leggermente la rigidità percepita dall’altra, spingendo la frequenza naturale di quest’ultima verso l’alto o verso il basso. Allo stesso tempo, l’eccitazione elettrica che alimenta il moto provoca un riscaldamento piccolo ma significativo all’interno del corpo del risonatore. Poiché la rigidità del silicio varia con la temperatura, questo auto-riscaldamento sposta anch’esso la frequenza di vibrazione. L’intuizione chiave di questo lavoro è che questi due effetti — l’interazione tra modalità e l’auto-riscaldamento — possono essere fatti agire in opposizione, così che uno annulli l’altro invece di sommare i loro effetti.

Un minuscolo forno integrato con un punto operativo intelligente

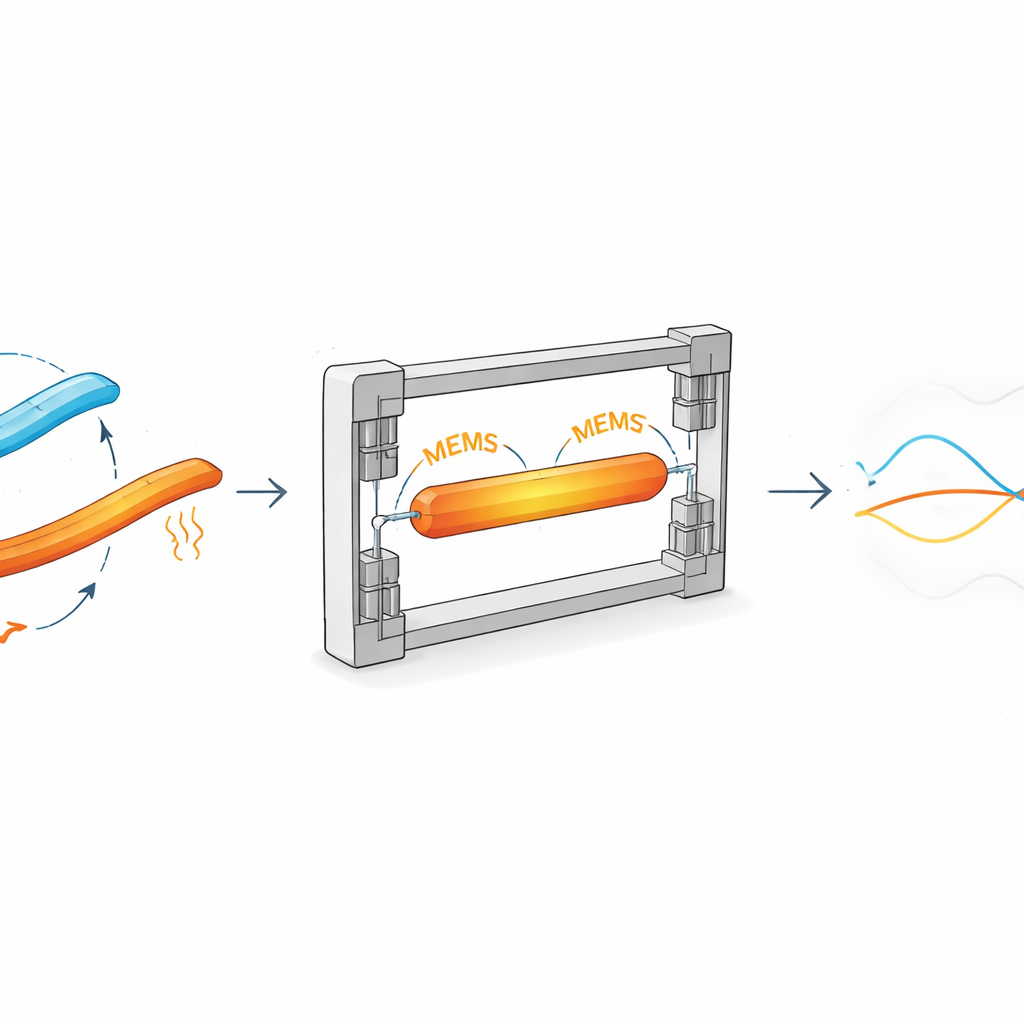

Per raggiungere questo equilibrio, i ricercatori hanno costruito un risonatore speciale su un sottile film di materiale piezoelettrico sopra silicio monocristallino fortemente drogato, quindi lo hanno sospeso su sottili travi ripiegate che fungono da strozzature termiche. Intorno al risonatore hanno integrato un riscaldatore in miniatura — un “micro-forno” — che può riscaldare delicatamente la struttura con una piccola corrente continua. A causa del modo in cui il silicio è drogato e orientato, ogni modalità di vibrazione risponde in modo diverso alla temperatura: la frequenza di una modalità aumenta inizialmente e poi diminuisce oltre una particolare temperatura di “inversione”, mentre l’altra diminuisce in modo più regolare. Regolando la potenza del micro-forno, il team può posizionare la modalità nel piano esattamente dove la sua frequenza è o insensibile alla temperatura o si piega nella direzione opposta necessaria per compensare gli spostamenti indotti dall’altra modalità.

Osservare l’equilibrio in azione

Usando elettronica di precisione per pilotare e leggere il risonatore, gli autori hanno variato in modo sistematico l’intensità di vibrazione di una modalità mentre monitoravano come la frequenza dell’altra reagiva a diversi livelli di riscaldamento. Senza una regolazione speciale, aumentando l’ampiezza di una modalità la frequenza dell’altra si allontana in modo evidente dal valore iniziale. Man mano che il micro-forno innalza la temperatura complessiva, l’auto-riscaldamento durante il moto diventa più pronunciato e può o aggravare questo drift o, in un punto operativo scelto con cura, quasi annullarlo completamente. Nei loro esperimenti, quando il dispositivo era polarizzato vicino a questo punto ottimale, la frequenza della modalità nel piano è rimasta quasi costante — anche mentre l’ampiezza di vibrazione della modalità compagna cambiava in modo significativo — migliorando la stabilità di frequenza a breve termine di oltre un ordine di grandezza.

Cosa significa per i dispositivi di uso quotidiano

Questo lavoro dimostra che il calore, spesso visto come un fastidio nell’elettronica, può diventare uno strumento utile. Riscaldando intenzionalmente un risonatore a doppia modalità fino a una temperatura selezionata con cura, gli spostamenti naturali di frequenza causati dall’interazione interna delle modalità possono essere neutralizzati da spostamenti uguali e opposti dovuti all’auto-riscaldamento. Il risultato è un mini oscillatore integrato il cui tono resta stabile nonostante forti vibrazioni interne, senza necessità di segnali di riferimento esterni complessi. Estendendo questo approccio ad altri progetti e schemi di rilevamento, si potrebbero ottenere chip di temporizzazione e sensori più robusti che mantengono accuratezza in ambienti impegnativi, migliorando silenziosamente l’affidabilità delle tecnologie che usiamo ogni giorno.

Citazione: Xiao, Y., Sun, C., Liu, S. et al. Exploring the synergic effect of thermal tuning and mode-coupling for frequency stabilization in micromechanical resonators. Microsyst Nanoeng 12, 93 (2026). https://doi.org/10.1038/s41378-026-01210-7
