Accordatura termica localizzata in giroscopi vibranti ad anello induttivi in silice fusa

Giroscopi pensati per l'uso reale e gravoso

Molti dei dispositivi che mantengono gli aerei sulla rotta, stabilizzano i satelliti o guidano le attrezzature di perforazione in profondità si affidano a minuscoli sensori di movimento chiamati giroscopi MEMS. Ma in ambienti particolarmente ostili i progetti tradizionali possono essere troppo fragili o perdere accuratezza nel tempo. Questa ricerca introduce un nuovo metodo per accordare finemente un tipo particolarmente robusto di giroscopio, rendendolo molto più preciso senza sacrificare la sua capacità di resistere a urti estremi e a temperature elevate.

Un sensore di movimento più resistente

La maggior parte dei micro-giroscopi commerciali odierni sono dispositivi “capacitivi” che rilevano il movimento monitorando piccole variazioni di carica elettrica attraverso gap molto stretti. Questi gap assicurano sensibilità, ma li rendono anche vulnerabili: un forte urto può far sbattere le parti mobili contro gli elettrodi fissi, danneggiando potenzialmente il dispositivo. Il giroscopio studiato qui appartiene a una famiglia diversa, chiamata giroscopio ad anello vibrante induttivo, costruito in un materiale vetroso noto come silice fusa. Invece di fare affidamento su gap delicati, utilizza un campo magnetico e corrente elettrica in fili superficiali per mettere in vibrazione una struttura ad anello e per leggere il suo moto. Questa configurazione consente movimenti ammessi molto maggiori e un’eccellente resistenza agli urti, rendendolo interessante per applicazioni esigenti.

Perché piccole differenze di frequenza causano grandi errori

In questo progetto ad anello, due pattern di vibrazione — immaginate l’anello che si deforma in ellissi leggermente diverse — dovrebbero idealmente risonare alla stessa frequenza. In realtà, piccole imperfezioni nella forma, nella rigidezza o nell’attenuazione fanno sì che queste due modalità “degenere” abbiano frequenze leggermente diverse, uno scostamento chiamato frequency split. Questa piccola differenza può sembrare innocua, ma quando il dispositivo opera in un modo ad alta precisione chiamato “whole-angle” che traccia come il pattern di vibrazione ruota, diventa una sorgente importante di errore. Il frequency split genera una bias angolare dipendente dall’orientamento (un offset di velocità che varia con la direzione), distorce la relazione tra rotazione in ingresso e segnale in uscita e aumenta la deriva a lungo termine. Gli approcci di accordatura esistenti, come l’asportazione laser o la regolazione elettrostatica, sono o permanenti, non utilizzabili dopo l’incapsulamento, o non funzionano bene con dispositivi guidati magneticamente come questo.

Riscaldare con grande precisione, invece di ricostruire il dispositivo

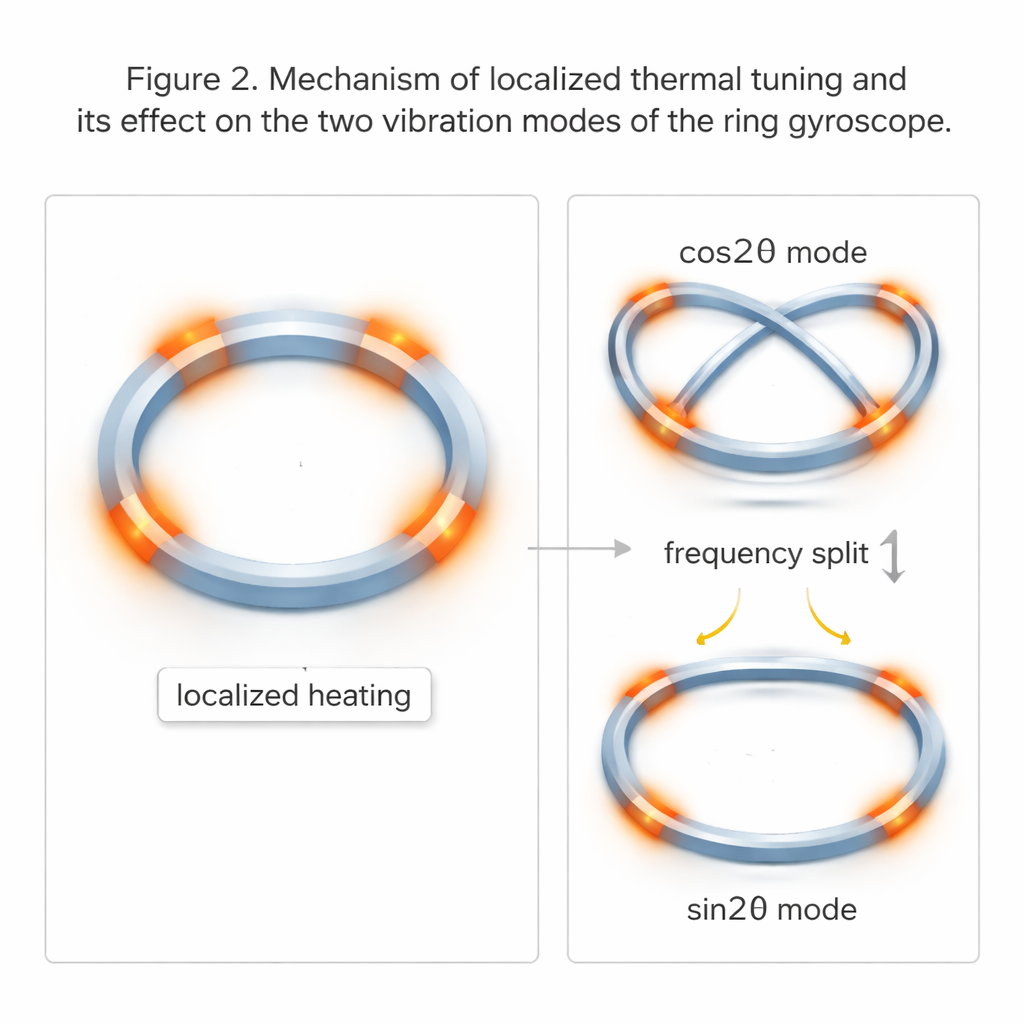

Per risolvere il problema, gli autori propongono un’alternativa intelligente: invece di tagliare o deformare la struttura, la riscaldano dolcemente e localmente. Quando una corrente elettrica attraversa elettrodi sottili in oro accuratamente disegnati sull’anello, si produce riscaldamento Joule. La silice fusa si comporta in modo insolito: il suo modulo di Young aumenta con la temperatura. Ciò significa che riscaldare una piccola parte dell’anello rende quella zona più rigida e innalza leggermente la frequenza di vibrazione. Collocando “punti caldi” ad angoli specifici — allineati con i picchi di un dato pattern di vibrazione — i ricercatori possono aumentare la frequenza di una modalità molto più dell’altra, riducendo lo split di frequenza in tempo reale e in modo completamente reversibile.

Progettare piccoli riscaldatori che non disturbino la modalità sbagliata

Riscaldare l’intero anello sposterebbe entrambe le modalità insieme e cambierebbe poco il loro disallineamento. La chiave è la localizzazione: la regione calda deve essere abbastanza piccola da influenzare principalmente un pattern, ma sufficientemente ampia da modificare sensibilmente la sua rigidezza complessiva. Il team analizza come il calore si diffonde attorno all’anello e introduce un fattore di “accoppiamento termico” che misura quanto la modalità indesiderata viene influenzata. Attraverso modelli matematici e simulazioni al computer, mostrano che esiste una dimensione angolare ottimale per la regione riscaldata — troppo ampia e entrambe le modalità vengono spinte insieme, troppo stretta e l’effetto di accordatura è debole. Ridisegnano poi gli elettrodi in modo che la resistenza, e quindi il riscaldamento, sia concentrata vicino a piccoli blocchi di massa posti sui picchi di vibrazione. Diverse configurazioni sono testate in simulazione, e un particolare disegno trova il miglior compromesso tra forte accordatura e basso accoppiamento incrociato.

Trasformare la teoria in un giroscopio ad alta precisione funzionante

I ricercatori fabbricano diversi prototipi utilizzando un metodo di incisione laser per scolpire gli anelli in silice fusa e processi convenzionali di film sottile per definire gli elettrodi metallici. Nei test in alto vuoto, sovrappongono una tensione di accordatura costante al normale segnale di pilotaggio, permettendo agli stessi elettrodi sia di eccitare sia di accordare termicamente la vibrazione. All’aumentare della potenza di accordatura, le due frequenze delle modalità convergono finché risultano quasi coincidenti. Con il miglior design di elettrodo, la differenza iniziale di frequenza può essere ridotta fino a soli 14 millihertz — più che sufficiente per il funzionamento whole-angle — mentre il fattore di qualità, una misura di quanto «pulita» è la risonanza della struttura, è appena influenzato.

Misurazioni più accurate su un ampio intervallo di temperature

Una volta minimizzato lo split di frequenza e corrette piccole imprecisioni di fase nell’elettronica, le prestazioni complessive del sensore migliorano in modo significativo. La bias angolare dipendente dall’orientamento del pattern di vibrazione si riduce di oltre un fattore sei, la non linearità nel fattore di scala diminuisce di circa settanta volte e l’instabilità di bias a lungo termine passa da diversi gradi all’ora a ben meno di un grado all’ora. Anche il rumore casuale viene notevolmente ridotto. È importante che questi vantaggi rimangano validi su un’ampia finestra di temperatura compresa tra −40 °C e 60 °C, con solo modesti aggiustamenti di accordatura necessari al variare dell’ambiente.

Cosa significa per i futuri sistemi di navigazione

Per un non specialista, il messaggio centrale è che questo lavoro dimostra come «riaccordare» finemente un micro-giroscopio robusto e guidato magneticamente al volo usando riscaldatori nanoscalari disegnati, invece di alterarne permanentemente la struttura. Sfruttando una proprietà insolita della silice fusa e modellando con cura il flusso di calore attorno a un anello vibrante, gli autori trasformano un dispositivo resistente ma imperfetto in un sensore molto più accurato e stabile. Questa combinazione di durabilità e precisione è cruciale per i sistemi di navigazione e controllo che devono funzionare in modo affidabile in ambienti soggetti a urti, variazioni di temperatura e difficile accessibilità.
