Un concentratore di flusso magnetico laminato con bassa coercitività e alta permeabilità relativa per una modulazione efficiente del flusso nei sensori magnetoresistivi MEMS

Ascoltare segnali magnetici estremamente deboli

Dalla mappatura del cervello umano alla guida di veicoli spaziali, molte tecnologie moderne dipendono dalla rilevazione di campi magnetici incredibilmente deboli. I sensori a giunzione a barriera magnetica (MTJ) sono già tra gli strumenti più promettenti per questo compito, ma un tipo di «sibilo» a bassa frequenza noto come rumore 1/f limita quanto debole possa essere il segnale rilevato. Questo articolo presenta un nuovo metodo per domare quel rumore accoppiando gli MTJ con accessori magnetici progettati con cura che concentrano e modulano i campi magnetici, aprendo potenzialmente la strada a rivelatori compatti e ultra-sensibili operanti a temperatura ambiente.

Perché i campi magnetici deboli sono importanti

I sensori magnetici compaiono in luoghi sorprendenti: aiutano nella navigazione di aeromobili e satelliti, misurano il flusso del traffico e persino monitorano piccoli segnali magnetici provenienti dal cuore o dal cervello. Per affrontare applicazioni più esigenti — come osservare piccole fluttuazioni nello spazio o all’interno del corpo umano — i sensori devono distinguere segnali milioni di volte più deboli rispetto al campo magnetico terrestre. Gli MTJ sono attraenti perché sono piccoli, a basso consumo energetico e intrinsecamente sensibili. Tuttavia, a basse frequenze, le loro prestazioni sono compromesse dal rumore 1/f, una fluttuazione di fondo che aumenta quando il segnale rallenta. I trucchi esistenti per aggirare questo rumore richiedono spesso schermature ingombranti, bobine aggiuntive che introducono disturbi propri o raffreddamento criogenico, tutti fattori che limitano l’impiego pratico.

Concentrare e traslare il segnale magnetico

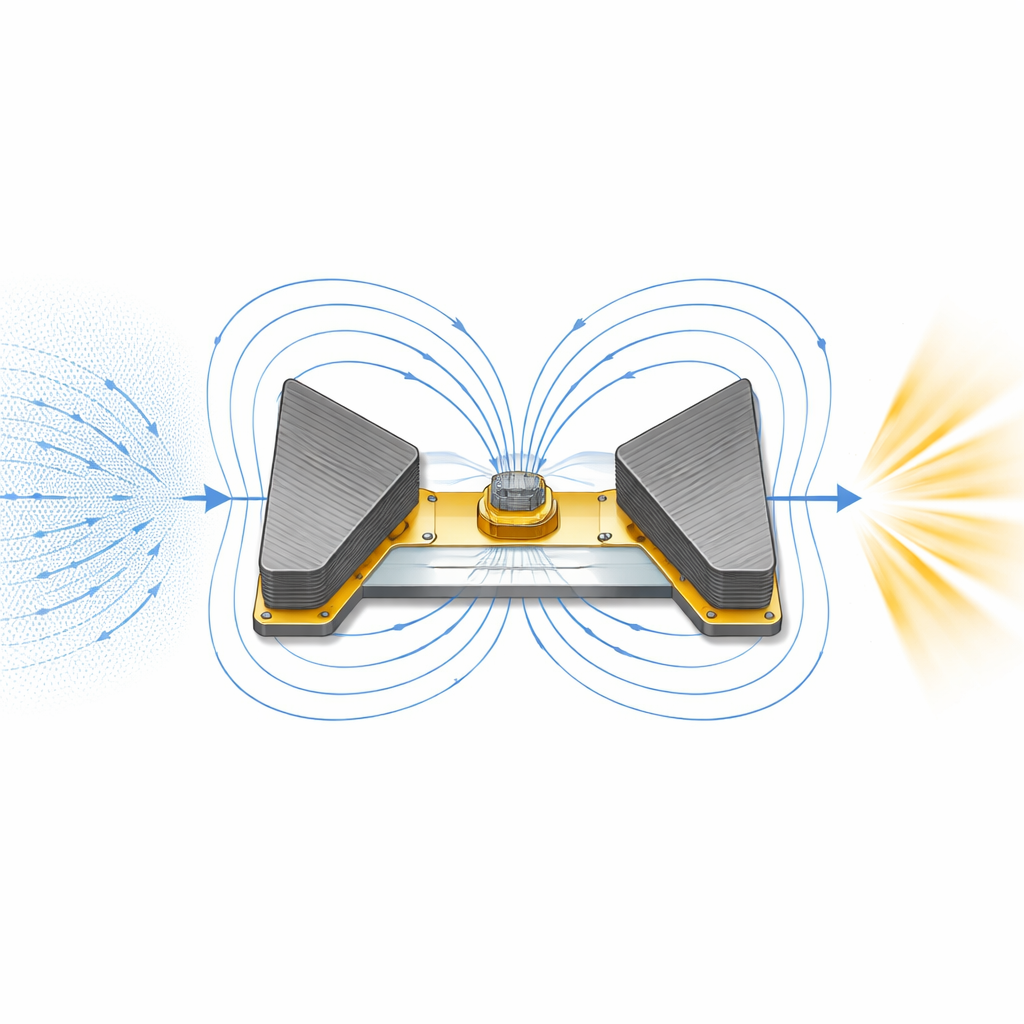

Gli autori si concentrano su una strategia che utilizza concentratori di flusso magnetico — piccole parti di materiale magnetico morbido posizionate accanto all’MTJ — per raccogliere e intensificare le linee del campo magnetico in arrivo. Nel loro progetto, questi concentratori sono montati su una struttura micro-elettromeccanica (MEMS) mobile insieme all’MTJ. Quando le parti vibrano in uno schema coordinato chiamato modulazione di moto sincrono bidimensionale (TDSMM), un campo esterno stabile o a lenta variazione viene convertito in un segnale oscillante ad alta frequenza al sensore. Questo spostamento verso bande a frequenza più alta aiuta a eludere il rumore 1/f, mentre gli stessi concentratori aumentano il campo effettivo sull’MTJ di oltre un fattore due. Le simulazioni mostrano che, con dimensioni e spaziature scelte appropriatamente, il dispositivo può mantenere sia un forte guadagno di campo sia un segnale modulato pulito e quasi sinusoidale.

Progettare una migliore “lente” magnetica

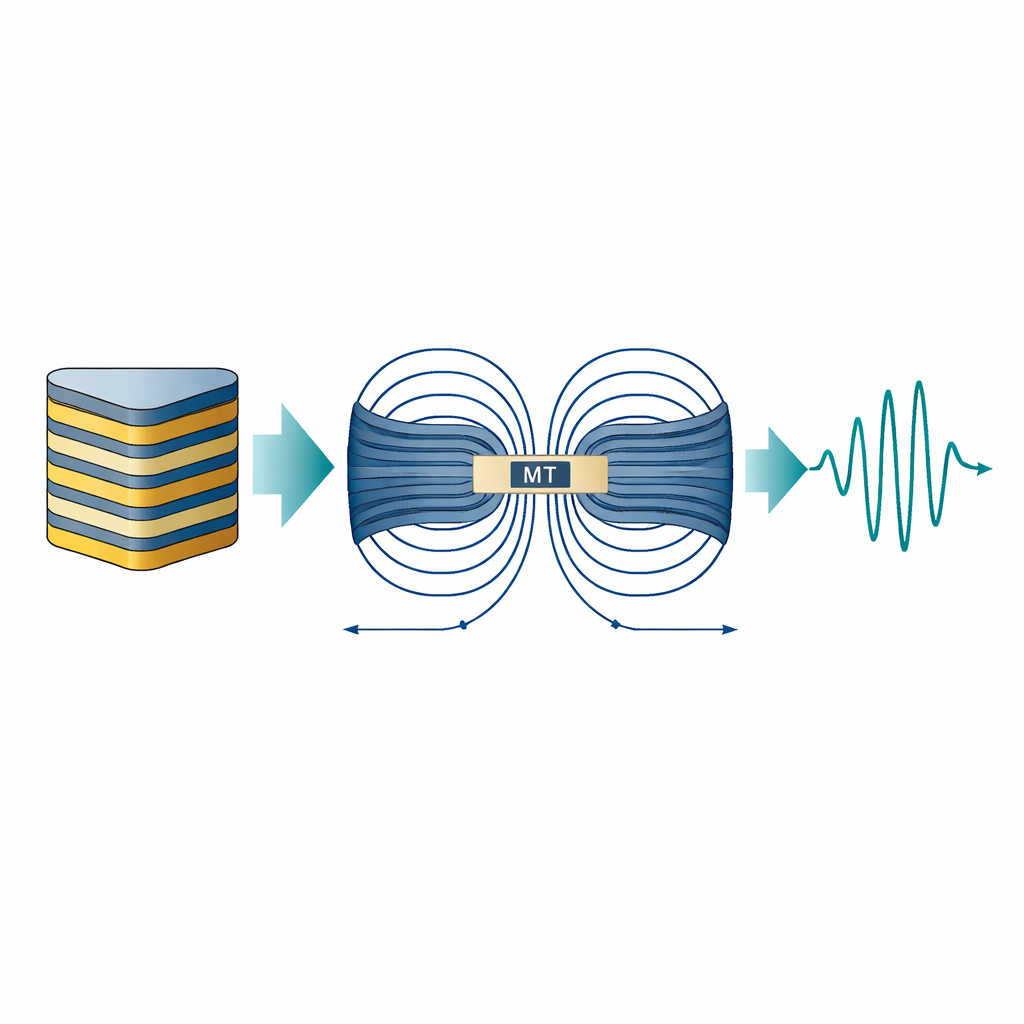

Ottenere queste prestazioni dipende dalle proprietà del materiale del concentratore. Per funzionare bene, deve guidare facilmente i campi magnetici (alta permeabilità relativa) rispondendo con frizione interna minima (bassa coercitività). Il gruppo ha sviluppato un film laminato costituito da strati alternati di una lega morbida (Ni77Fe14Cu5Mo4) e sottili spaziatori di tantalio. Scegliendo con cura lo spessore di ogni strato magnetico e il numero di ripetizioni, hanno soppresso i domini magnetici a strisce che normalmente rendono il materiale lento e dissipativo. Le misure hanno rivelato che impilare sei di questi bilayer ha ridotto la coercitività di oltre un ordine di grandezza rispetto a uno strato singolo, mantenendo al contempo un’eccellente morbidezza magnetica. I ricercatori hanno inoltre ottimizzato la potenza di sputtering usata per depositare i film, bilanciando stress interno e levigatezza superficiale per raggiungere una permeabilità relativa molto alta, circa 3200, nella direzione preferenziale.

Dai film sottili ai sensori funzionanti

Con il materiale ottimizzato, il team ha fabbricato concentratori di flusso spessi 400 nanometri integrati direttamente accanto a un MTJ su un chip silicon-on-insulator. Poiché film spessi possono creparsi o sfogliarsi durante la lavorazione, hanno costruito i concentratori in due passaggi da 200 nanometri usando un metodo lift-off, garantendo buona adesione e fedeltà del motivo. Quando questi concentratori sono stati posizionati a soli 12 micrometri dall’MTJ, la risposta del sensore a un piccolo campo magnetico — la sua sensibilità — è aumentata di un fattore 2,2. Misure del rumore all’interno di una schermatura magnetica hanno mostrato che, a basse frequenze intorno a 1 hertz, il dispositivo poteva rilevare campi dell’ordine di 10 nanotesla per radice di hertz. A una frequenza più alta, legata alla vibrazione MEMS pianificata (intorno a 11,6 kilohertz), la potenza del rumore è diminuita di un fattore 686 rispetto alla gamma a bassa frequenza, evidenziando come lo spostamento del segnale in questa banda pulisca drasticamente la misura.

Verso «orecchie» magnetiche compatte e ultra-sensibili

In termini semplici, questo lavoro mostra come costruire una piccola «lente» magnetica che amplifica e rimodella i segnali magnetici deboli in modo che gli MTJ possano ascoltarli più chiaramente. Ingegnerizzando un materiale magnetico laminato a bassa coercitività e permeabilità molto alta, e integrandolo con un MTJ a distanze dell’ordine dei micrometri, gli autori ottengono un forte guadagno di campo e un’efficienza di modulazione simulata di circa il 65%, superando progetti ibridi simili. Quando questo concentratore migliorato è combinato con lo schema di moto MEMS pianificato, i calcoli suggeriscono che il livello di rumore del sensore potrebbe essere portato fino a poche decine di picotesla — abbastanza piccolo da competere con strumenti molto più grandi e complessi. Questa prospettiva rende gli ibridi basati su MTJ candidati promettenti per futuri dispositivi portatili che ascoltano silenziosamente alcuni dei sussurri magnetici più deboli della natura.

Citazione: Jiao, Q., Peng, G., Jin, Z. et al. A laminated magnetic flux concentrator with low coercivity and high relative permeability for efficient flux modulation in MEMS magnetoresistive sensors. Microsyst Nanoeng 12, 88 (2026). https://doi.org/10.1038/s41378-026-01202-7

Parole chiave: sensori a giunzione a barriera magnetica, concentratore di flusso magnetico, modulazione MEMS, riduzione del rumore a bassa frequenza, rilevamento di campi magnetici ultra-deboli
