Spettroscopia fototermica nel vicino infrarosso potenziata da guide d’onda sospese per il rilevamento di gas molecolari a livello di ppb su un chip di calcogenuro

Perché ridurre le dimensioni dei sensori di gas è importante

Dall’analisi dei gas serra in atmosfera al monitoraggio del respiro per segni di malattia, c’è una domanda crescente di sensori di gas piccoli, economici e estremamente sensibili. Gli strumenti più precisi oggi sono spesso ingombranti e dispendiosi in termini energetici. Questa ricerca mostra come comprimere quelle prestazioni su un minuscolo chip di vetro usando luce e calore in modo intelligente, aprendo la strada a monitor ambientali portatili, dispositivi indossabili medici e rivelatori di sicurezza compatti.

Trasformare la luce in calore, poi in segnale

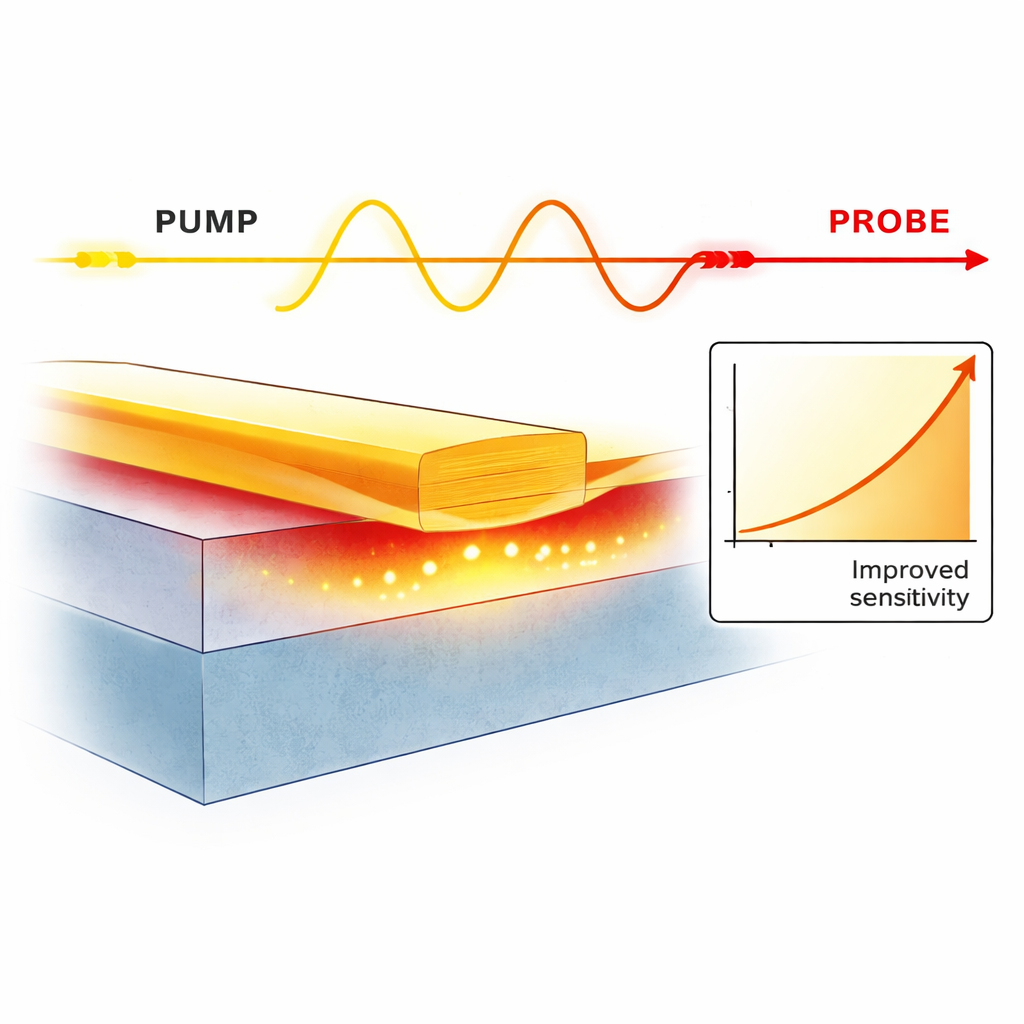

La maggior parte dei sensori di gas su chip funziona come mini alcolometri: illuminano il gas e misurano quanto viene assorbito. Ma poiché l’interazione luce-gas su un chip avviene su distanze molto brevi, il segnale è normalmente debole, limitando la sensibilità a livelli di parti per milione. Il gruppo dietro questo studio usa un trucco diverso chiamato spettroscopia fototermica. Invece di cercare una piccola diminuzione dell’intensità luminosa, lasciano che le molecole di gas assorbano un fascio laser modulato, riscaldando lievemente l’ambiente. Un secondo laser rileva quindi la minuscola variazione nelle proprietà ottiche del materiale causata da questo riscaldamento, traducendola in uno sfasamento misurabile con grande precisione e con pochissimo rumore di fondo.

Un’autostrada luminosa sospesa per un’interazione migliore

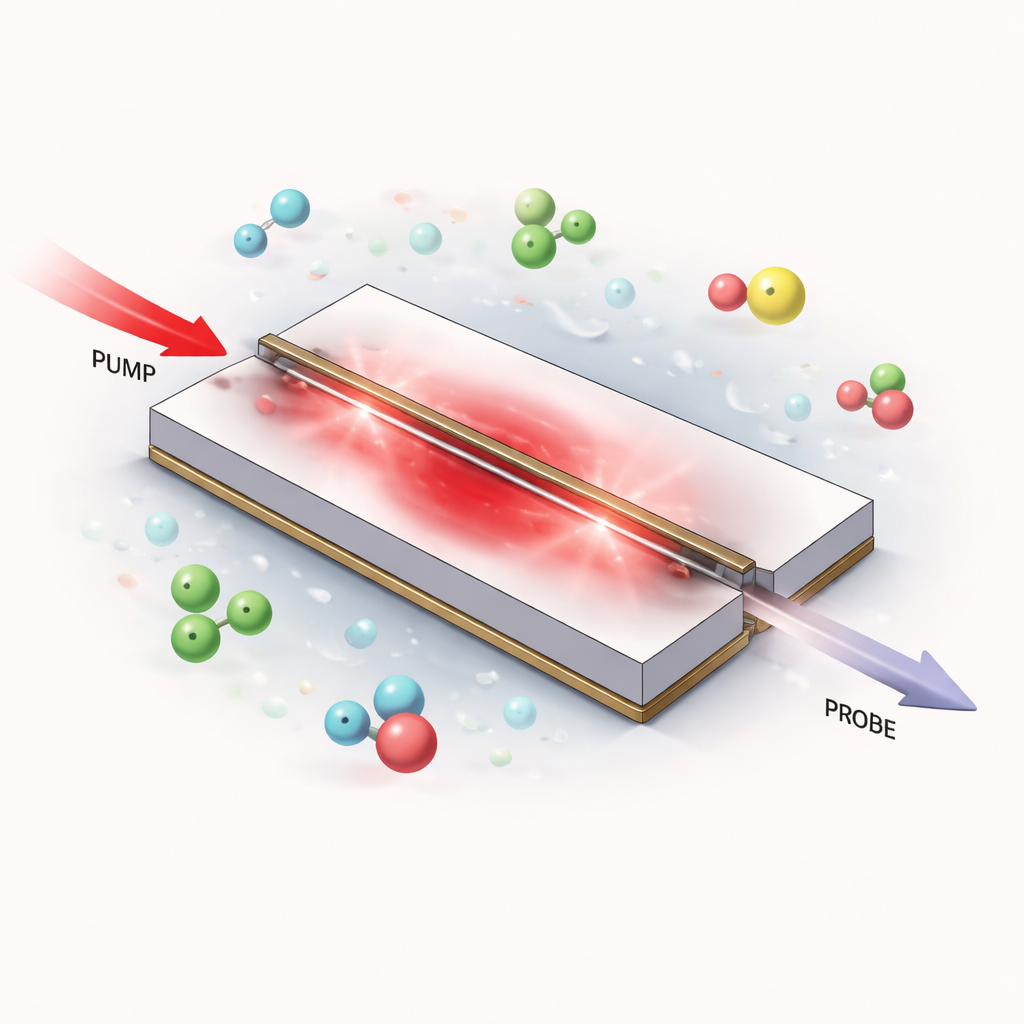

L’innovazione centrale è una guida d’onda appositamente progettata «sospesa» realizzata in vetro di calcogenuro, un tipo di vetro molto sensibile alla temperatura. Questa stretta cresta di vetro è sostenuta come un ponte, con aria sopra e sotto invece di uno strato solido sottostante. Man mano che la luce percorre la guida d’onda, una parte del suo campo elettrico fuoriesce nell’aria, dove risiedono le molecole di gas. Sospendendo la struttura si aumenta drasticamente questa sovrapposizione tra luce e gas, così più luce pump viene assorbita. Allo stesso tempo, il gap d’aria agisce come una coperta termica, rallentando la perdita di calore verso il silicio sottostante. Di conseguenza, i piccoli impulsi di calore derivanti dall’assorbimento della luce si accumulano più efficacemente attorno alla guida d’onda.

Da una modellizzazione accurata a un progetto pratico

Per sfruttare al massimo questa struttura sospesa, i ricercatori hanno sviluppato un modello matematico che tratta il comportamento ottico e termico combinato in modo «equivalente». Questo ha permesso loro di ottimizzare le dimensioni della cresta di vetro e lo spessore del gap d’aria per massimizzare lo sfasamento sul fascio di probe per unità di potenza assorbita. La loro analisi ha mostrato che, rispetto a una guida d’onda convenzionale appoggiata su vetro solido, il design sospeso può generare circa quattro volte più calore dalla stessa quantità di potenza pump assorbita e ridurre la dispersione termica effettiva di oltre un fattore dieci. In totale, questo si traduce in circa un aumento di 45 volte nell’intensità del segnale di fase fototermico per una guida d’onda lunga poco più di un centimetro.

Costruire e testare un rivelatore di gas su chip

Il team ha fabbricato le guide d’onda ottimizzate usando un processo compatibile con la produzione standard di semiconduttori. Fori microscopici incisi attorno alla cresta di vetro permettono a un bagno acido di rimuovere lo strato di ossido sottostante, lasciando la struttura sospesa ma meccanicamente robusta. Hanno poi realizzato un semplice interferometro on-chip sfruttando i riflessi naturali sui lati del chip, convertendo lo sfasamento termicamente indotto del laser probe in un segnale di intensità leggibile elettronicamente. Con questo setup si sono concentrati sull’acetilene, una molecola di prova comune, illuminando nella banda del vicino infrarosso dove l’assorbimento è relativamente debole e quindi difficile da rilevare.

Raggiungere il livello di un miliardesimo su un chip minuscolo

Nonostante la modesta lunghezza di interazione e il debole assorbimento nel vicino infrarosso, il sensore a guida d’onda sospesa ha raggiunto un limite di rilevamento di circa 330 parti per miliardo di acetilene. È stato inoltre in grado di seguire concentrazioni di gas su quasi sei ordini di grandezza, da livelli di tracce fino a decine di percento, il tutto rispondendo in meno di un secondo—abbastanza rapido da seguire variazioni veloci in un flusso gassoso. La sensibilità complessiva, espressa come la minima assorbanza rilevabile per unità di lunghezza, supera i precedenti sensori basati su guide d’onda di uno fino a quattro ordini di grandezza e stabilisce un nuovo punto di riferimento per il rilevamento di gas su chip in questa regione spettrale.

Cosa significa per il monitoraggio di tutti i giorni

In termini semplici, questo lavoro dimostra che sospendendo una minuscola guida luminosa di vetro e usando il calore invece della semplice attenuazione della luce, un chip grande come una unghia può rilevare quantità infinitesimali di gas. Poiché i materiali e i metodi di fabbricazione sono compatibili con la fotonica e l’elettronica mainstream, lo stesso approccio potrebbe essere esteso ad altri gas, compresi inquinanti e biomarcatori, e alle lunghezze d’onda nel medio infrarosso dove molte molecole assorbono più fortemente. Questa combinazione di sensibilità ultra-elevata, compattezza e potenziale basso costo ci avvicina a dispositivi di uso quotidiano—droni, indossabili, monitor domestici—that silenziosamente e continuamente tengano traccia delle sostanze chimiche invisibili intorno e dentro di noi.

Citazione: Zheng, K., Liao, H., Han, F. et al. Suspended waveguide-enhanced near-infrared photothermal spectroscopy for ppb-level molecular gas sensing on a chalcogenide chip. Light Sci Appl 15, 116 (2026). https://doi.org/10.1038/s41377-026-02196-7

Parole chiave: rilevamento di gas su chip, spettroscopia fototermica, guida d’onda sospesa, vetro di calcogenuro, sensori nel vicino infrarosso
