Ispirazione dai dipinti cinesi della dinastia Song: l’influenza dell’elemento architettonico tradizionale Yinyan sugli ambienti ventilati interni

Quadri antichi, nuovi indizi per edifici più verdi

Cosa può insegnare una rotolo pittorico di mille anni fa su come mantenere gli edifici freschi e confortevoli senza aria condizionata? Questo studio si rivolge alla dinastia Song in Cina, usando dettagliati paesaggi come una sorta di macchina del tempo per riscoprire un intelligente pannello di ombreggiatura in legno chiamato “Yinyan”. Ricostruendo al computer una locanda storica e simulando il flusso d’aria al suo interno, i ricercatori mostrano come questa semplice caratteristica possa migliorare le brezze interne — offrendo spunti sia per la conservazione del patrimonio sia per la progettazione di edifici più sostenibili oggi.

Una finestra sulla città della dinastia Song

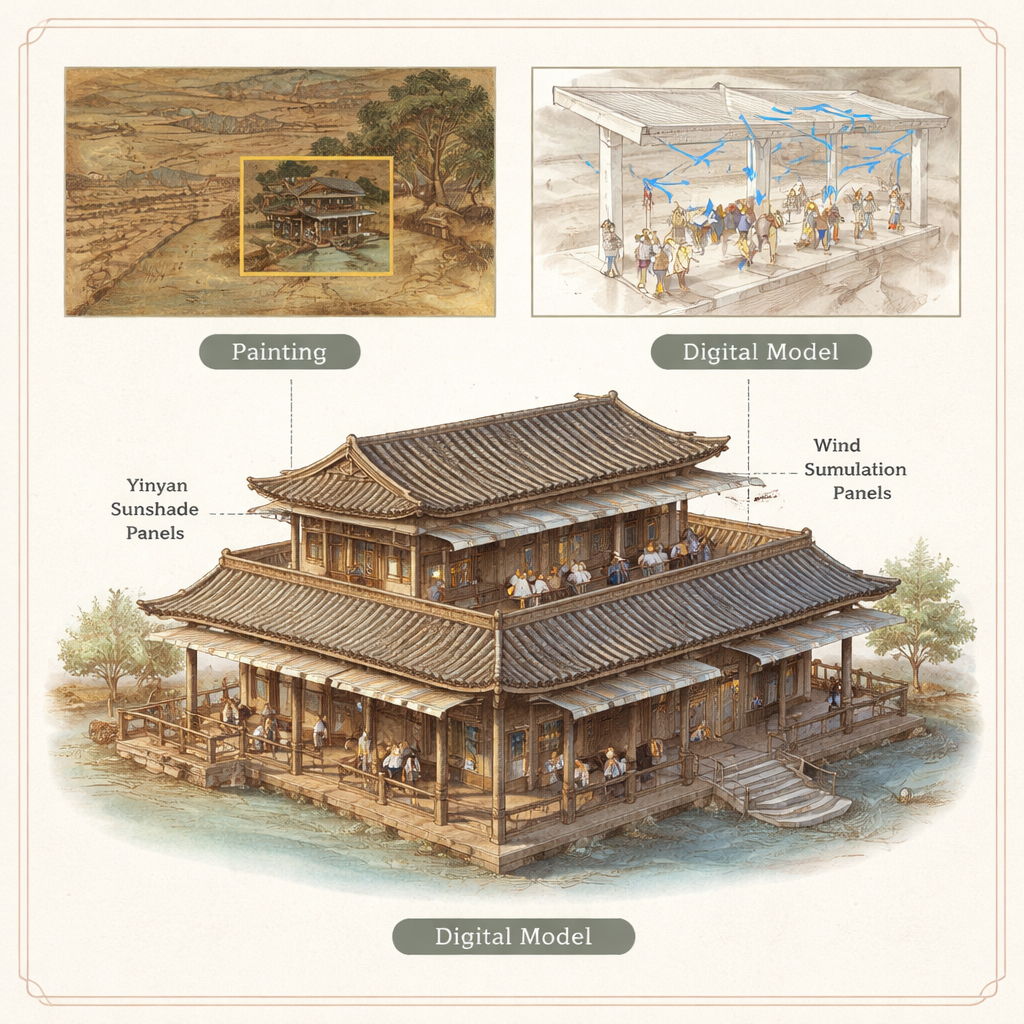

Pochissimi edifici della dinastia Song sono giunti integri fino a noi, ma gli artisti dell’epoca hanno lasciato vedute urbane sorprendentemente precise. I pittori lavoravano con righelli e metodi di scala, così i loro rotoli funzionano spesso come disegni tecnici anticipatori. In questo studio il team si è concentrato sul famoso dipinto Life along the Bian River at the Qing Ming Festival, che mostra una vivace cittadina sul fiume. Hanno selezionato una locanda a due piani accanto a un ponte e, utilizzando un manuale costruttivo storico chiamato Yingzao Fashi, hanno convertito le proporzioni disegnate in dimensioni reali come altezza delle colonne, larghezza delle stanze, pendenza del tetto e livelli dei solai. Questo ha permesso di costruire un dettagliato modello digitale 3D verosimile rispetto all’aspetto e alla sensazione che la locanda poteva avere.

Il piccolo tetto che modella la brezza

Attraverso molti dipinti Song, i ricercatori hanno notato una caratteristica ricorrente: un sottile pannello inclinato montato al bordo delle falde o sopra le finestre, noto come Yinyan. Era comune in città come Bianjing (l’odierna Kaifeng), dove tempeste di polvere, luce solare intensa e venti stagionali facevano parte della vita quotidiana. I pannelli Yinyan potevano essere costituiti da telai in legno riempiti con tavole o bambù ed erano facili da aggiungere o sostituire. Nei disegni a volte pendono liberamente dalle grondaie e altre volte sono appoggiati con puntelli o prolungati in portici più lunghi. Storicamente, probabilmente offrivano ombra, riparo dalla pioggia e un modo per addolcire i venti forti prima che entrassero in una stanza.

Simulare il flusso d’aria in una locanda rinata

Per capire quanto Yinyan influenzi realmente, il team ha utilizzato la fluidodinamica computazionale — una galleria del vento digitale — per simulare brezze primaverili che attraversano la locanda ricostruita. Si sono concentrati sul secondo piano, dove si sarebbero sedute le persone, e hanno testato otto scenari: Yinyan installato alla gronda o sopra l’infisso della finestra, ciascuno con quattro lunghezze di aggetto che vanno da poco meno di un metro a circa un metro e mezzo. Per ogni caso hanno mappato le velocità del vento all’altezza della testa da seduti e in piedi, classificando le aree come “confortevole” (una brezza gentile), “stagnante” (quasi assenza di movimento) o “eccessivo” (raffiche tali da risultare fastidiose o da muovere oggetti leggeri).

Come posizione e dimensione cambiano il comfort

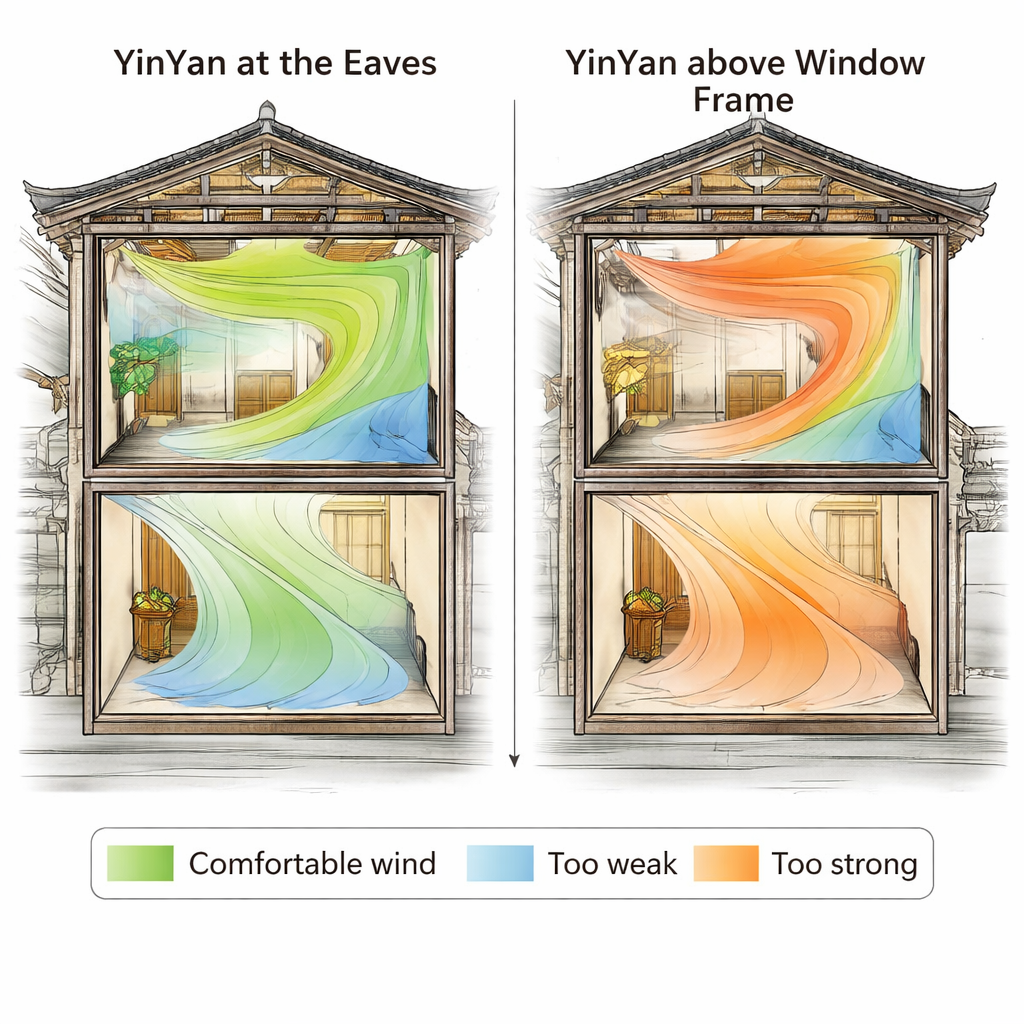

Le simulazioni mostrano che aggiungere Yinyan rimodella significativamente il flusso d’aria interno, pur senza modificare drasticamente le velocità massime del vento. Quando montato alla gronda, il pannello indirizza il vento in modo più orizzontale nella stanza e aumenta leggermente la velocità media dell’aria interna, aiutando l’aria fresca a penetrare più a fondo. Tuttavia, pannelli da gronda più lunghi tendono a ridurre il comfort all’altezza in piedi, aumentando leggermente le zone in cui il vento è troppo debole o troppo forte. Quando Yinyan è installato sopra l’infisso della finestra, agisce più come un deflettore: distribuisce l’aria entrante in modo più uniforme nella stanza e riduce sia gli angoli stagnanti sia le zone eccessivamente ventose. In questi casi, un aggetto di circa 1,28 metri (approssimativamente quattro “chi” tradizionali) ha dato il miglior equilibrio complessivo, creando la quota più alta di zone con vento confortevole e la più bassa di zone scomode.

Saggezza progettuale antica per le città moderne

Per il lettore generale, il succo è che un piccolo pannello ombreggiante in legno regolabile — ideato secoli fa e conservato solo nei dipinti — può migliorare misurabilmente il comfort interno regolando la ventilazione naturale. Lo studio sostiene ricostruzioni digitali più accurate dell’architettura Song mostrando come dimensionare e posizionare i pannelli Yinyan e mette in luce che gli edifici storici non erano solo belli, ma anche intelligenti rispetto al clima. Combinando arte storica, manuali costruttivi antichi e scienza moderna del flusso d’aria, il lavoro suggerisce modi per portare questa silenziosa, a basso consumo, sapienza progettuale negli edifici sostenibili di oggi, specialmente nelle città calde e ventilate dove una brezza ben modellata può fare la differenza tra ambienti soffocanti e confortevoli.

Citazione: Zhang, H., Xiong, M., Chen, B. et al. Inspiration from Chinese paintings of Song Dynasty: the influence of the traditional architectural component Yinyan on indoor wind environments. npj Herit. Sci. 14, 82 (2026). https://doi.org/10.1038/s40494-026-02356-3

Parole chiave: architettura tradizionale cinese, ventilazione naturale, patrimonio digitale, dipinti della dinastia Song, progettazione climatica
