Rilevamento non distruttivo e immagini tridimensionali dei difetti interni nella Grande Muraglia Ming di Pechino

Vedere l’interno di un prodigio del mondo senza toccare un mattone

La Grande Muraglia cinese è un’icona della storia umana, ma molti dei suoi mattoni e i nuclei in terra battuta si stanno lentamente indebolendo dall’interno. Crinature, cavità nascoste e infiltrazioni di umidità possono compromettere la struttura molto prima che il danno sia visibile in superficie. Poiché forare o tagliare questo monumento patrimonio dell’umanità rischia di causare nuovo danno, i conservatori hanno bisogno di modi per “vedere” dentro la muraglia senza toccarla. Questo studio mostra come un metodo basato sul radar possa mappare difetti interni e punti umidi in tre dimensioni, aiutando i responsabili a intervenire con riparazioni più precise e meno basate su congetture.

Problemi nascosti all’interno delle mura antiche

La Grande Muraglia dell’epoca Ming a Pechino si estende per centinaia di chilometri attraverso ripide montagne ed è costruita principalmente come una calotta di mattoni attorno a un nucleo compatto di terra, maceria e malta di calce. Nel corso dei secoli, il ritiro della malta, i cicli di gelo-disgelo e le piogge hanno trasformato lentamente piccole crepe in vuoti e separazioni tra i mattoni e il nucleo interno. L’umidità può insinuarsi attraverso queste vie, indebolendo i materiali e aumentando il rischio di cedimenti. Controlli tradizionali come ispezioni visive o carotaggi sono lenti, riguardano solo piccole aree e possono asportare materiale originale. Gli autori sostengono che monumenti grandi e complessi come la Grande Muraglia necessitano di strumenti non distruttivi capaci di sondare in profondità su lunghe distanze, e si concentrano sul radar a penetrazione del suolo (GPR) come opzione più promettente.

Come il radar guarda attraverso pietra e terra

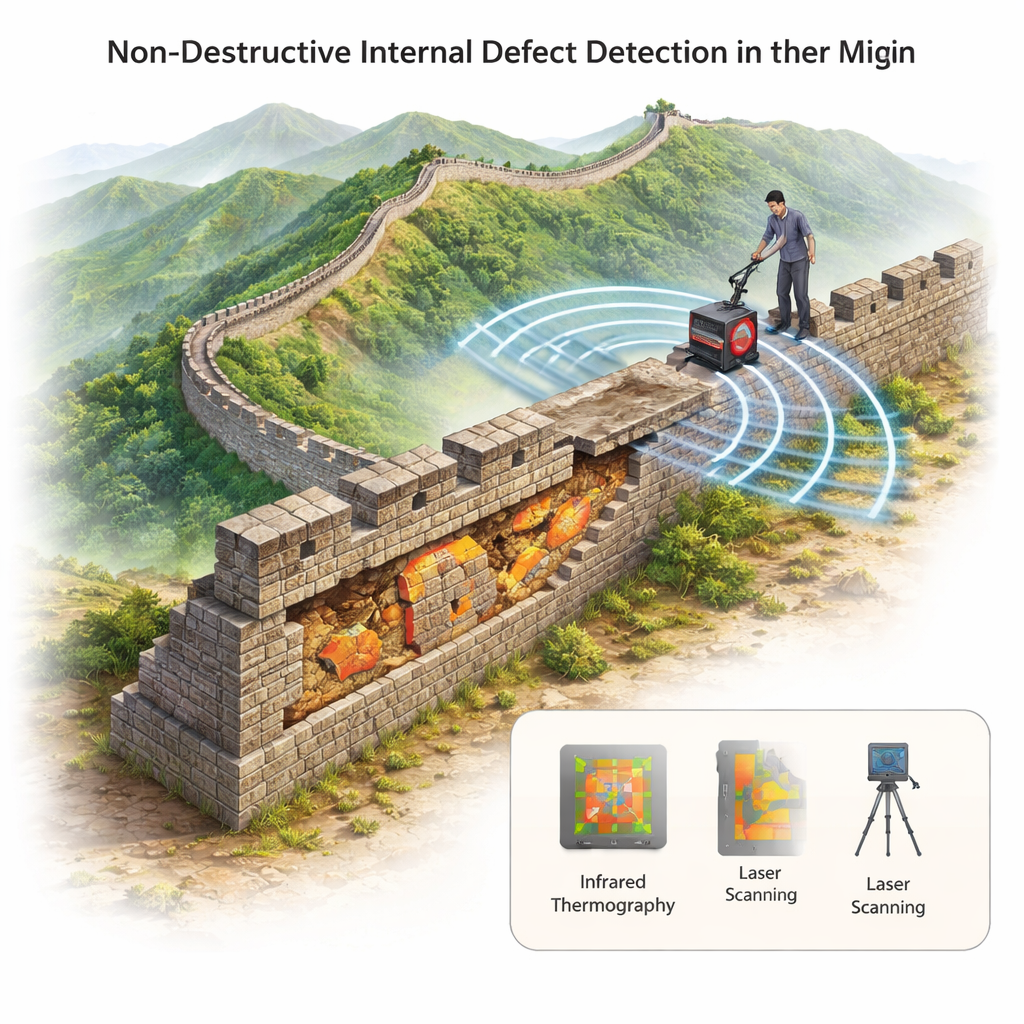

Il radar a penetrazione del suolo funziona un po’ come un ecoscandaglio sotterraneo. Una piccola antenna invia brevi impulsi di onde radio nella muraglia; ogni volta che quelle onde passano da un materiale a un altro — mattone compatto ad una fessura riempita d’aria, o terreno asciutto a terreno umido — parte dell’energia viene riflessa indietro. Registrando l’intensità e il tempo di ritorno di questi echi mentre l’antenna viene spostata lungo la muraglia, gli scienziati possono ricostruire immagini degli strati interni e delle aperture nascoste. Il team ha scelto una frequenza radar di 400 megahertz, che offre un buon compromesso tra penetrazione in profondità (diversi metri in mattone e terra battuta) e risoluzione dei dettagli (fino a pochi centimetri). Hanno inoltre confrontato il GPR con altre tecniche non distruttive come la termografia a infrarossi e la scansione laser, concludendo che solo il GPR è in grado sia di penetrare in profondità sia di fornire immagini continue dell’interno su lunghi tratti di muro.

Costruire una mini Grande Muraglia in laboratorio

Per testare e perfezionare il loro approccio, i ricercatori hanno costruito un modello fisico in scala di un segmento di Grande Muraglia usando mattoni grigi in stile tradizionale e un nucleo di pietrisco e terra. All’interno di questo modello lungo 6,9 metri hanno inserito dieci cavità artificiali di diverse dimensioni e profondità, quindi ne hanno riempite due in 13 modi differenti: con aria, acqua, fanghi, ghiaia, frammenti di mattone e terreno poco compattato, ciascuno in condizioni asciutte e bagnate. Scansionando il modello con il radar a 400 MHz, hanno esaminato non solo le immagini di base ma anche «attributi» più dettagliati del segnale — come l’intensità complessiva dell’eco, la frequenza dominante e la distribuzione dell’energia nel tempo e in frequenza. Questi test hanno rivelato che certe firme radar cambiavano in modo coerente all’aumentare del contenuto d’acqua all’interno di un difetto. Ad esempio, i riempimenti umidi tendevano a produrre echi complessivamente più forti, una banda principale di frequenze più stretta e una risposta a bassa frequenza ritardata e di durata maggiore rispetto ai riempimenti asciutti.

Trasformare fette di dati in una mappa 3D

La raccolta di profili radar lungo molte linee parallele ha permesso al team di impilare fette bidimensionali in un blocco di dati tridimensionale che rappresenta l’interno del segmento di muraglia. Usando software personalizzato scritto in MATLAB, hanno accuratamente associato ogni pixel delle immagini radar a coordinate reali, correggendo la spaziatura irregolare delle indagini e la geometria discontinua della muratura storica. Hanno quindi utilizzato una tecnica chiamata estrazione di «isosuperfici», che avvolge una superficie liscia attorno a regioni dove gli echi radar sono insolitamente forti. Nel modello di laboratorio questa ricostruzione 3D ha catturato posizioni e forme della maggior parte delle cavità, con un errore medio di volume di circa il 19% — significativamente migliore rispetto a molti tentativi precedenti su strutture altrettanto complesse.

Testare il metodo sulla vera Grande Muraglia

Con gli strumenti calibrati, i ricercatori hanno eseguito indagini su una sezione della Grande Muraglia di Panlongshan a Pechino, tra due torri di vedetta. Le scansioni radar dalla sommità del muro hanno mostrato chiaramente strati di mattoni e distinti ammassi di echi forti più in profondità, a circa uno-due metri. Quando hanno analizzato queste zone usando gli stessi attributi del segnale testati in laboratorio, i modelli corrispondevano più strettamente a terra allentata e asciutta piuttosto che a materiale saturo d’acqua. In altre parole, le aree sospette sono probabilmente vuoti riempiti d’aria o cavità secche piuttosto che punti umidi attivi. La ricostruzione dei dati di campo in volumi 3D ha rivelato più elementi simili a cavità all’interno del muro e, sebbene i volumi esatti fossero più difficili da determinare rispetto al modello controllato, il metodo ha comunque fornito indicazioni utili su dove concentrare verifiche strutturali e riparazioni future.

Cosa significa questo per la protezione del patrimonio

Per i non specialisti, il messaggio chiave è che il radar ora può fare molto più che segnalare che «qualcosa» non va all’interno di una muraglia antica. Analizzando con cura come gli echi radar cambiano con l’umidità e convertendo lunghe strisce di misure in un’immagine 3D, i conservatori possono localizzare cavità interne, stimarne le dimensioni e ottenere una prima indicazione se sono asciutte o sature d’acqua — tutto senza praticare un solo foro. Sebbene ogni sito richieda ancora una calibrazione specifica perché materiali e condizioni meteorologiche differiscono, questo studio offre una roadmap pratica per usare il GPR a supporto di riparazioni mirate e minimamente invasive della Grande Muraglia e di altre murature storiche nel mondo.

Citazione: Qian, W., Wu, R., Tian, W. et al. Non-destructive detection and three-dimensional imaging of internal defects in Beijing Ming Great Wall. npj Herit. Sci. 14, 62 (2026). https://doi.org/10.1038/s40494-026-02341-w

Parole chiave: Conservazione della Grande Muraglia, radar a penetrazione del suolo, prove non distruttive, muratura storica, rilevamento dell’umidità
