Rilevamento di deformazioni e danni dei Tulou basato sulla fusione multi-sorgente di nuvole di punti 3D

Perché le antiche case di terra contano ancora oggi

Sulle colline del sud-est della Cina sorgono vaste case circolari in terra battuta chiamate Tulou, alcune vecchie di oltre 300 anni. Questi edifici comunitari sono ancora abitati, ma il tempo, il clima e le pressioni moderne li stanno lentamente consumando. Lo studio riassunto qui mostra come strumenti più spesso visti in fabbriche ad alta tecnologia e laboratori di ingegneria — scanner laser, droni e modellazione 3D — possano essere impiegati per eseguire un dettagliato “check-up” di questi fragili manufatti, aiutando i conservatori a individuare i problemi per tempo e a preservare questo patrimonio culturale per le future generazioni.

La vita all’interno di una gigantesca fortezza di terra

I Tulou sono imponenti abitazioni in fango e legno costruite dalle comunità Hakka nella provincia del Fujian. Vista dall’esterno, un Tulou come il Jinjiang Tulou assomiglia a un enorme anello-fortezza di terra pressata; all’interno è un villaggio verticale, con stanze in legno sovrapposte che circondano un cortile comune. Questo progetto ha protetto le famiglie da banditi, tempeste e terremoti per secoli. Ma le stesse pareti spesse di terra e le travi lignee che rendono i Tulou così distintivi sono vulnerabili a danni lenti causati dalla pioggia, dall’umidità che penetra nei muri e dal vento costante. Crepe, rigonfiamenti e degrado possono crescere per anni prima che qualcuno si accorga che la forma dell’edificio si sta allontanando da ciò che la gravità e la sicurezza richiedono.

Trasformare un edificio storico in un modello 3D preciso

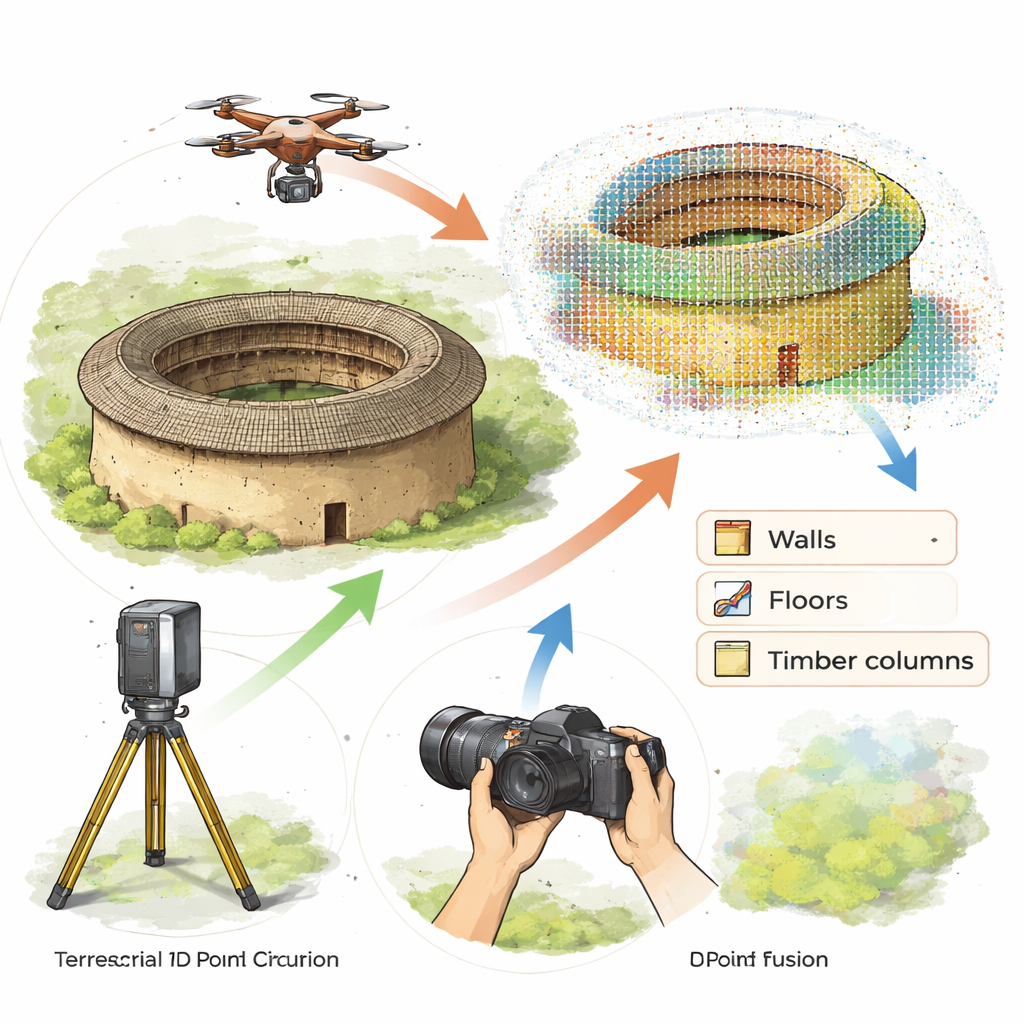

Per andare oltre metro a nastro e stime visive, i ricercatori hanno combinato tre strumenti senza contatto: uno scanner laser 3D da terra, un drone dotato di fotocamera e fotocamere digitali portatili. Lo scanner esplora il Tulou da terra con milioni di impulsi laser, registrando posizioni esatte di punti sulle pareti e sulla struttura fino al millimetro. Il drone vola sopra e intorno all’edificio scattando foto sovrapposte che possono essere trasformate in un modello 3D, catturando in particolare i tetti e le pareti superiori che lo scanner da terra non vede. Le fotocamere manuali aggiungono dettagli ravvicinati di texture e danni superficiali. Con software specializzati, il team ha allineato con cura questi diversi insiemi di dati in modo che combaciassero come strati in un unico, altamente dettagliato gemello digitale del Jinjiang Tulou.

Rendere i big data abbastanza snelli da leggere

Un tale gemello digitale contiene miliardi di punti — troppi per essere analizzati direttamente ed efficientemente. Il team ha testato diversi modi per diradare questa “nuvola di punti” senza perdere dettagli importanti. Nel campionamento casuale, un computer conserva solo alcuni punti a caso; nel campionamento spaziale, i punti troppo vicini vengono eliminati per lasciare una griglia uniforme; nel campionamento pesato per intensità, i punti sono scelti in base alla forza del segnale di ritorno del laser. Confrontando i modelli risultanti di una singola colonna di legno, hanno scoperto che il campionamento spaziale preservava meglio la forma reale della colonna, mentre il campionamento basato sull’intensità smussava avvallamenti e protuberanze importanti. Questo accurato passaggio di potatura ha permesso ai ricercatori di conservare la quantità minima di dati necessaria per osservare chiaramente piccole deformazioni, mantenendo al contempo tempi di elaborazione gestibili.

Leggere crepe, inclinazioni e pavimenti irregolari

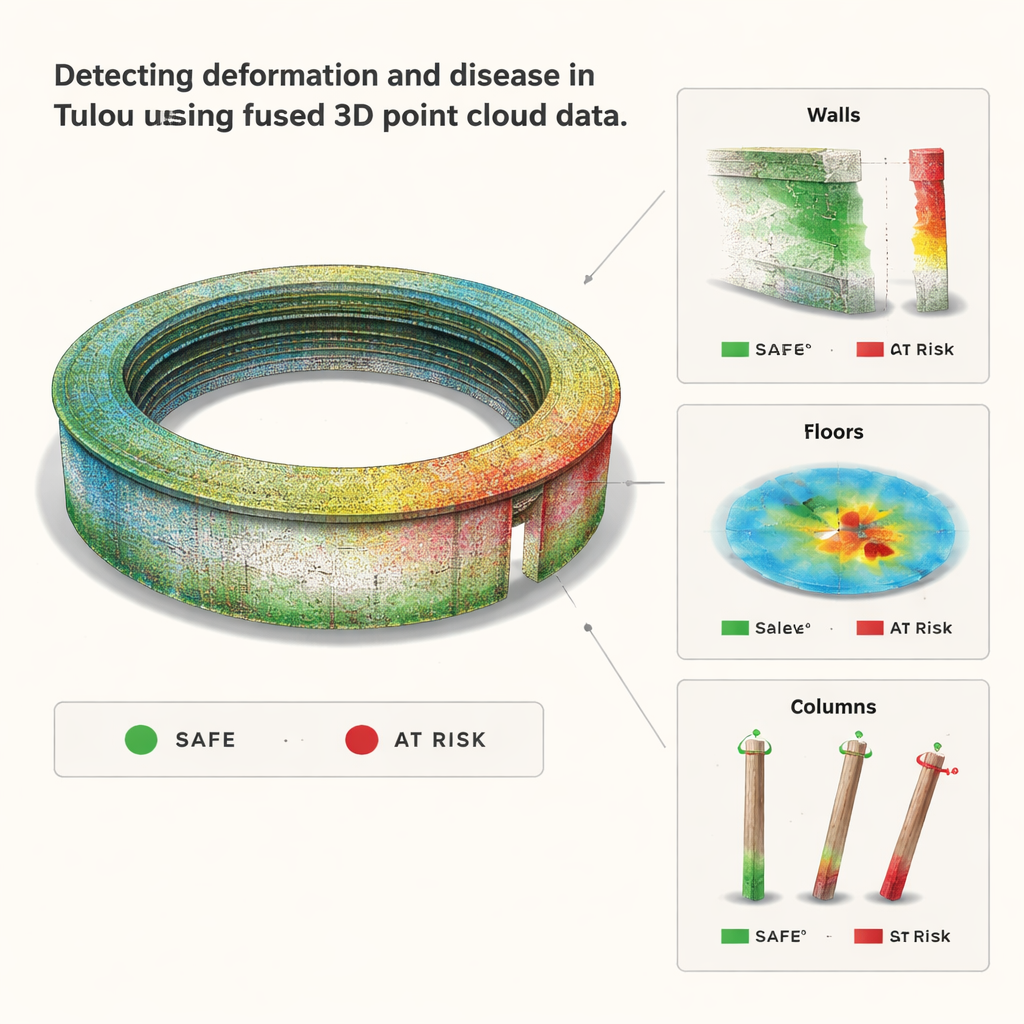

Con il modello 3D snellito a disposizione, il team ha trattato il Tulou come se fosse controllato su una linea di produzione. Per la muratura anulare di terra, hanno sezionato il modello in fette orizzontali e verticali e hanno adattato ogni sezione a una forma geometrica ideale — essenzialmente chiedendosi: “Quanto sarebbe rotonda e verticale questa parete se fosse perfetta?” Hanno quindi misurato quanto la parete reale si discostasse da quell’ideale. I risultati hanno mostrato che vaste porzioni della parete esterna non corrispondono più a un cerchio netto e in molti punti presentano inclinazioni superiori ai limiti raccomandati. Nel corridoio del secondo piano, una mappa altezza codificata a colori ha rivelato piastrelle rialzate e depresse, confermando i rigonfiamenti e le crepe visibili. Per le colonne lignee, i ricercatori hanno adattato cilindri ideali alla sommità e alla base di ciascuna colonna e hanno confrontato i loro punti centrali. I minuscoli spostamenti orizzontali si sono tradotti in piccoli angoli di inclinazione; tutte e sei le colonne di prova sono rimaste nei limiti delle normative nazionali di sicurezza, indicando che la struttura lignea resta portante nonostante l’età visibile.

Cosa significa per la salvezza del patrimonio in terra

Per i non specialisti, il messaggio centrale è che oggi possiamo “vedere” come un edificio antico si stia deformando in modi troppo sottili per l’occhio nudo, e farlo senza toccarlo o danneggiarlo. Trasformando il Jinjiang Tulou in un dataset 3D preciso, lo studio mostra come i custodi del patrimonio possano passare da impressioni soggettive — “la parete sembra a posto” o “quella crepa sembra preoccupante” — a valori misurati per inclinazione delle pareti, irregolarità dei pavimenti e inclinazione delle colonne. Gli autori sostengono che queste baseline digitali possono essere la base per monitoraggi a lungo termine, alimentare i registri digitali degli edifici e persino addestrare strumenti di intelligenza artificiale a riconoscere i primi segnali di guasto. In breve, la misurazione 3D di livello industriale, un tempo riservata alle nuove costruzioni e alla manifattura, sta diventando un potente alleato per mantenere al sicuro, stabili e vivi i vulnerabili monumenti in terra come i Tulou.

Citazione: Zhang, J., Zou, S., Zhang, W. et al. Deformation and disease detection of Tulou based on multi-source 3D point cloud fusion. npj Herit. Sci. 14, 66 (2026). https://doi.org/10.1038/s40494-026-02333-w

Parole chiave: Tulou del Fujian, rilevamento laser 3D, fotogrammetria da UAV, conservazione del patrimonio, monitoraggio della salute strutturale
