משטח מטא-שקוף עם גבישי נוזל בעובי 3.5 מיקרומטר עבור כיוונון קרניים דינמי בתדרי תת-טרהרץ

הפיכת חלונות למדריכי גל חכמים

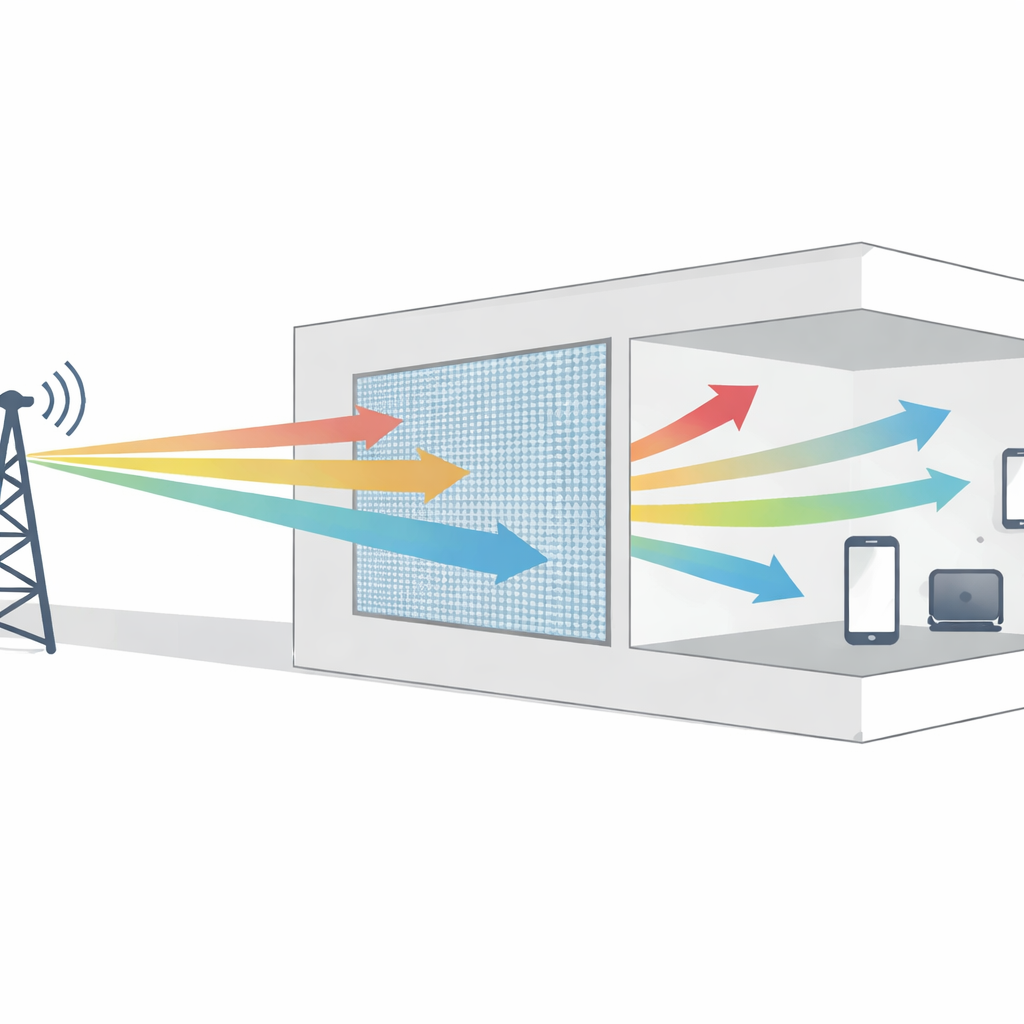

רשתות אלחוטיות עתידיות יצטרכו קיבולת נתונים שגדולה בהרבה ממה שמערכות של היום מסוגלות לספק. גישה מבטיחה אחת היא שימוש בתדרי רדיו גבוהים מאוד, בתחום המכונה תת‑טרהרץ, שיכולים לשאת כמויות עצומות של מידע אך אינם מתכופפים באופן טבעי סביב קירות או אל פינות מוצלות. המחקר הזה בוחן כיצד חלונות נראים־רגילים המצופים בשכבה זעירה דמוית LCD יכולים לעצב באופן פעיל את הגלים בתדרים גבוהים אלה, לכוון אותם כלפי המשתמשים ולמקד אותם באזורי כיסוי שבהם נדרשת תמיכה.

מדוע אותות בתדר גבוה זקוקים לסיוע

ככל שמכשירים רבים יותר מתחרים על רוחב הפס האלחוטי, מהנדסים מסתכלים על תדרים סביב ומעל 100 גיגהרץ, שבהם עדיין יש ספקטרום לא מנוצל. בתדרים אלו, עם זאת, גלי הרדיו נעים כמעט כמו קרני אור צרות: הם מעדיפים נתיבי שדה ראייה ישיר ומתקשים להגיע למקלטים המוסתרים מאחורי מכשולים או עמוק בתוך מבנים. הגדלת ההספק אינה מעשית. במקום זאת, החוקרים שואפים לעצב מחדש את הסביבה עצמה, באמצעות משטחים מהונדסים דקים על קירות או חלונות שיכולים לנתב ולעצב את הקרניים, וליצור דרכים חדשות למקומות שקשה להגיע אליהם.

קיר של אלמנטים זעירים מתכווננים

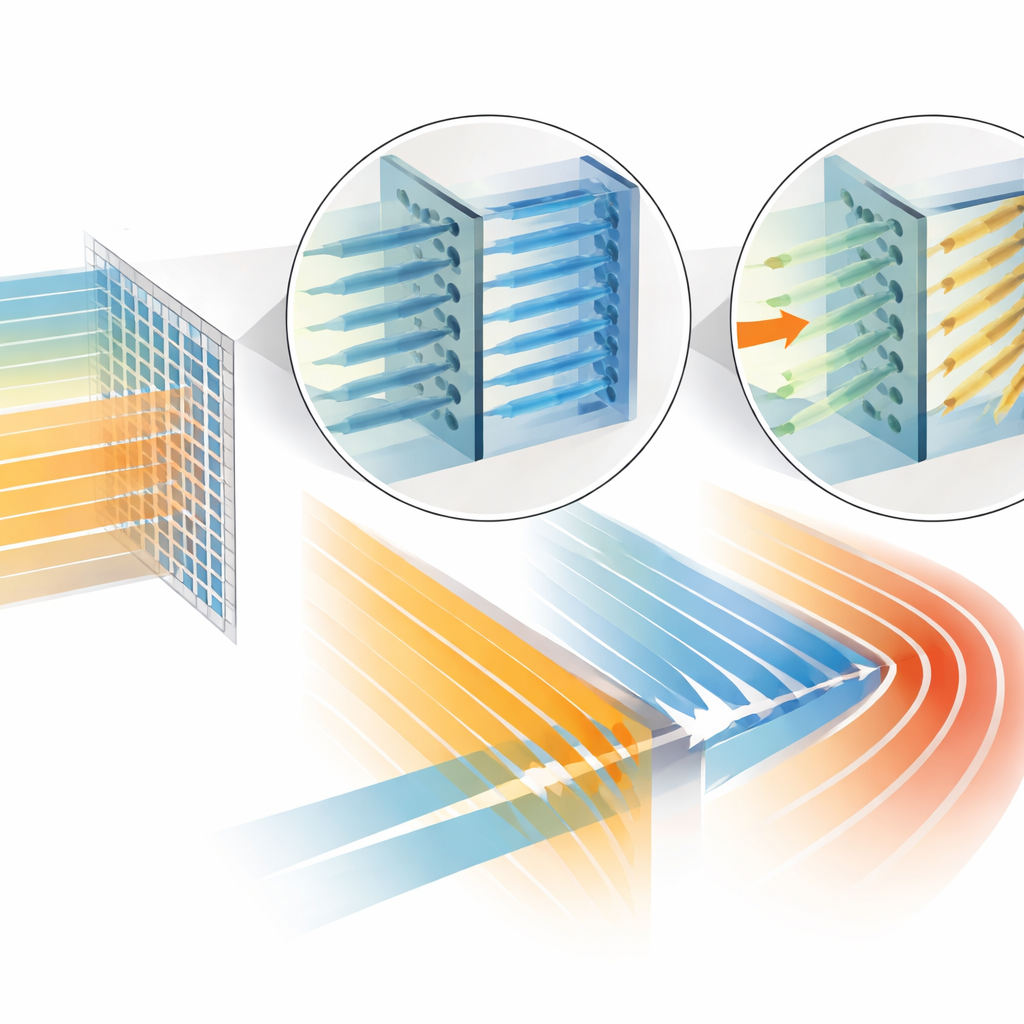

המתקן המוצג בעבודה זו הוא "משטח מטא"—פאנל שטוח המורכב מעשרות אלפי תאים חוזרים זעירים, שכל אחד מהם קטן מרבע האורך הגל של גלי הרדיו שהוא שולט בהם. בלב כל תא יש שכבת גבישי נוזל, מאותו סוג חומר המשמש בתצוגות שטוחות. שכבת גבישי הנוזל כאן היא בעובי של 3.5 מיקרומטר בלבד, בדומה לטכנולוגיות תצוגה מסחריות. על‑ידי יישום מתחים קטנים על מבני מתכת מתוכננים מסביב לשכבה זו, ניתן להחליף את כיוון המולקולות של גבישי הנוזל, ולשנות במעט כיצד כל תא משדר את גל הרדיו הנכנס. חיבור של תאים רבים כאלה מאפשר לפאנל לפסל את חוד הקרן המועבר הכולל.

עיצוב תא חדש לשליטה דקה ומהירה

עיצוב תאים שעובדים היטב עם שכבת גבישי נוזל כל כך דקה אינו פשוט. גישות מוקדמות דרשו או שכבות עבות בהרבה—מה שהאט את התגובה והקשיח את הייצור—או לא יכולו להתמודד עם הקיטוב הקווי המשמש במערכות תקשורת אמיתיות. המחברים פותרים זאת באמצעות דפוס מתכתי מיוחד של "טבעת מפוצלת במדרגות" משני צדי שכבת גבישי הנוזל. דפוס זה מנתב את שדה החשמל לתוך השכבה הדקה מבלי להסתמך על השפעות מגנטיות חזקות שיהיו רגישות מדי לעובי. הגיאומטריה הבסיסית הזו ניתנת להגדלה כך שתפעל על טווח רחב של תדרים, מכ-10 גיגהרץ ועד תחום תת‑טרהרץ, וכל זאת תוך שמירה על עובי גבישי הנוזל התואם לייצור בסגנון תצוגות.

כיוון ומיקוד קרניים דרך חלון

החוקרים ייצרו פאנל ברוחב 70 מילימטר שכלל 47,524 תאים ובדקו אותו סביב 115 גיגהרץ. באמצעות בקרה פשוטה של הדלקה/כיבוי של התאים—בדומה להחשכת או הבהרת פיקסלים—הם הצליחו לעצב את עוצמת חזית הגל המשודרת. עם רק 218 ערוצי בקרה מסודרים בשורות ועמודות חוצות, הפאנל כיוון קרן עד כ-30 מעלות בשני ממדים ומיקד אנרגיה לנקודה נבחרת מול המשטח. המכשיר שמר על ביצועים סבירים על פני כ-10 אחוז מהפס התפעולי שלו ועבד עבור קיטובים אנכיים ואופקיים, דרישה מרכזית לקישורי תקשורת מעשיים.

צעדים לקראת משטחים חכמים מעשיים

מנקודת מבט עממית, עבודה זו מראה שאפשר להפוך דבר יומיומי כמו חלון לעדשה חכמה כמעט שקופה לגלי רדיו בתדרים גבוהים, באמצעות טכנולוגיה הקרובה לזו של מסכי LCD המיוצרים המונית. שכבת גבישי הנוזל העל-דקה מאפשרת מהירי תגובה וגורמת לפאנלים אזוריים גדולים להיות ברי-מימוש, בעוד שעיצוב התא החדש מספק שליטה מספקת כדי לכוון ולרכז קרניים ללא חומרה מגושמת. ככל שהרשתות יתפתחו למערכות המוכרות כ-6G התלויות ברצועות תת‑טרהרץ, משטחים מטא כאלה יוכלו לשבת בשקט על חזיתות מבנים, לנתב דינמית אותות כדי למלא פערי כיסוי ולספק חיבורים מהירים באזורים בהם הם נדרשים.

ציטוט: Kitayama, D., Kagami, H., Pander, A. et al. Transmissive metasurface with 3.5-μm-thick liquid crystals for subterahertz-wave dynamic beamforming. Commun Eng 5, 56 (2026). https://doi.org/10.1038/s44172-026-00635-2

מילות מפתח: משטח אינטיליגנטי ניתן לכוונון, משטח מטא עם גבישי נוזל, תקשורת אלחוטית בתת-טרהרץ, כיוון קרן, תקשורת 6G
