מערכת סינון קאלמן רב-שלבית למיזוג חיישנים משולבת בממברנטרנזיסטור MoS2 עם 1024 רמות מוליכות

חישה חכמה יותר למכוניות אוטונומיות בטוחות יותר

מכוניות אוטונומיות מודרניות מסתמכות על צבא של חיישנים כדי להבין את הכביש, אבל מיזוג כל המידע הזה במהירות וביעילות הוא אתגר לא מבוטל. מחקר זה מראה כיצד מכשיר אלקטרוני קטן חדש, הקרוי ממברנטרנזיסטור, יכול לזרז ולפשט את תהליך המיזוג הזה, המכונה מיזוג חיישנים. על‑ידי העברת חישובים מרכזיים משבבים דיגיטליים נפוחים לחומרה אנלוגית קומפקטית, החוקרים מצמצמים באופן דרמטי גם את צריכת האנרגיה וגם את ההשהיה, ובכך פותחים דרך למערכות אוטונומיות בטוחות ורגישות יותר שיכולות להתמודד עם מזג אוויר רע, שדות ראייה חסומים ורחובות צפופים.

מדוע עיניים רבות טובות יותר מאחת

במסלולי הניסויים ובכבישים המהירים של היום, כלי רכב אוטונומיים צופים בעולם באמצעות שילוב של מצלמות, מדידת מרחק בלייזר (LiDAR), רדאר בגלי מילימטר וחיישני תנועה שעוקבים אחר תנועת הרכב. לכל אחד מהם יש חוזקות וחולשות משלו: LiDAR יכול להיחסם על ידי משאיות או מבנים, רדאר מתקשה בפרטים עדינים, וחיישני תנועה נוטים לסט drift לאורך זמן אם משמשים לבדם. כדי לקבל תמונה מהימנה של התנועה סביב הרכב, המערכת חייבת למזג את התצפיות הלא מושלמות הללו לאמדן עקבי של מיקומים ותנועות. כלי מתמטי שנקרא מסנן קאלמן הפך לכלי עבודה בזמן אמת עבור משימה זו, אך בגרסאות המקובלות הוא רץ על מעבדים דיגיטליים שצורכים אנרגיה ומכניסים השהיות כשהם מעבירים נתונים שוב ושוב בין חיישנים אנלוגיים ללוגיקה דיגיטלית.

בלוק אלקטרוני חדש מסוגו

הצוות פונה לבעיה זו בעזרת מכשיר הבנוי משכבה אטומית אחת של חומר למחצה מוליבדןום דיסולפיד (MoS₂). הממברנטרנזיסטור שלהם משלב את תפקידי זיכרון וטרנזיסטור במבנה תלת‑טרמינלי אחד, ולכן מוליכותו החשמלית ניתנת לכוונון חלק ואז נשמרת אפילו כאשר הספק נכבה. באמצעות שליטה מדויקת בחסרונות זעירים בסריג האטומי של החומר בעזרת שדות חשמליים, המכשיר יכול להחזיק באופן אמין 1024 רמות מוליכות מובחנות על פני טווח רחב, ולשמור עליהן למעלה משנה. לא פחות חשוב, רמות אלו משתנות בקו כמעט ישר כאשר מתח הבקרה מסולק, מה שמאפשר למפות משקל מתמטי רצוי במסנן קאלמן ישירות להגדרה פיזית של הממברנטרנזיסטור.

הפיכת המתמטיקה לחומרה

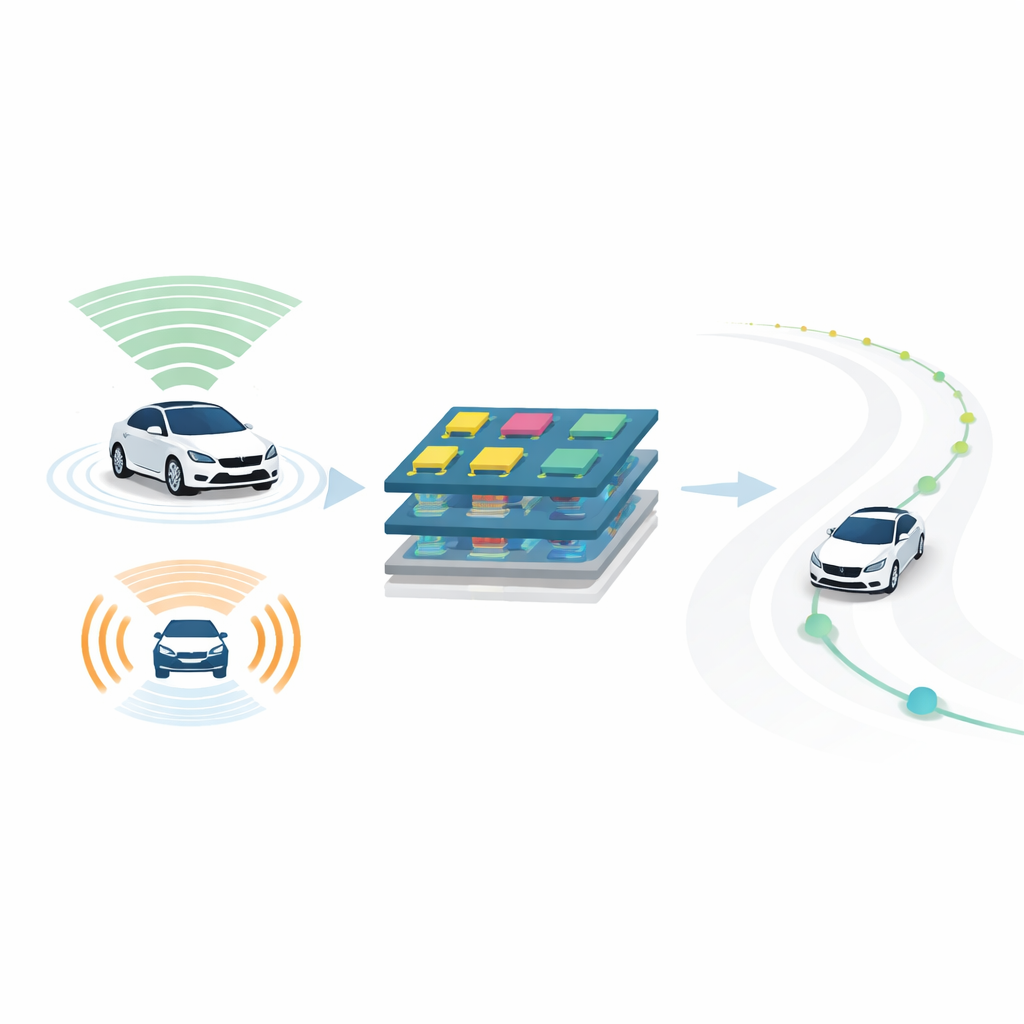

בהסתמך על המכשיר הזה, החוקרים תכננו גרסה אנלוגית של מסנן קאלמן רב‑שלבי שפועלת ישירות על מתחים מחיישנים במקום על מספרים דיגיטליים. המעגל מורכב משלוש שלבים בשרשרת שמעריכים את מיקום הרכב, המהירות והתאוצה. בתוך כל שלב, פעולות בסיסיות כמו חיסור, אינטגרציה, חיבור ודיפרנציאציה מתבצעות על‑ידי מודולים אנלוגיים קומפקטיים. גורם "הגיין" הקריטי שמורה עד כמה המסנן סומך על מדידות חיישן חדשות לעומת התחזיות שלו מיושם באמצעות מוליכות הממברנטרנזיסטור. על‑ידי כיוונון פשוט של מתח שער, המערכת יכולה לשנות בצורה חלקה עד כמה היא מקבלת קלט מ‑LiDAR, רדאר או חיישני תנועה, ללא צורך בכתיבת תוכנה מחדש.

תסריטי נהיגה ותנאים קשים

כדי להדגים כיצד זה עובד בפועל, הצוות מיישם את המסנן התלת‑שלבי המלא על לוח מעגלים המאוכלס במכשירי MoS₂ וברכיבים אנלוגיים סטנדרטיים. הם מזינים אותות ריאליסטיים ורועשים המדמים מה ש‑LiDAR, רדאר וחיישני תנועה יראו במהלך עקיפת נתיב בכביש מהיר. כאשר האותות זורמים דרך כל שלב, התוצרים נעשים נקיים יותר, ומניבים אמדנים עקביים של מיקום, מהירות ותאוצה תוך שמירה על שינויים חדים שחשובים לבטיחות, כגון בלימה פתאומית. המערכת מרשימה במיוחד כאשר חיישן אחד הופך ללא מהימן או חסום—למשל כאשר משאית מסתירה זמנית כלי רכב מ‑LiDAR. על‑ידי הורדת הגיין המשויך לחיישן המושפע בחומרה, המסנן האנלוגי משנה אוטומטית את תלותו בקלטים הנשארים ובתבניות תנועה קודמות, ושומר על אמדני מהירות ותאוצה חלקים וסבירים מבחינה פיזיקלית.

מוח מהיר ויעיל יותר למכונות

בהשוואה למימוש דיגיטלי סטנדרטי של אותה משימת סינון, המערכת האנלוגית המבוססת על ממברנטרנזיסטורים צורכת בערך פי 13 פחות אנרגיה ומסיימת את החישובים בערך פי 59 מהר יותר, בעוד היא מטפלת בשלושה משתני תנועה מרכזיים במקביל. כיוון שהמכשירים קומפקטיים, יציבים ותואמי ייצור בקנה מידה גדול, גישה זו מרמזת על בלוקי עיבוד "בתוך החיישן" או "קרוב לחיישן" שניתן למקם בסמוך למצלמות ולרדארים בתוך מכוניות, רחפנים ומכונות מחוברות אחרות. עבור הקהל הכללי, המסקנה היא שבליטול חלק מהמתמטיקה על ידי פיזיקה של חומרים מתקדמים, מהנדסים יכולים לבנות "מוחות" אלקטרוניים חכמים, מהירים ויעילים יותר שעוזרים למערכות אוטונומיות לנווט באמינות גם כשהתצפית על העולם רחוקה מלהיות מושלמת.

ציטוט: Tan, T., Guo, H., Wang, S. et al. Multi-stage Kalman filtering system for sensor fusion integrated with MoS₂ memtransistor featuring 1024 conductance levels. npj 2D Mater Appl 10, 31 (2026). https://doi.org/10.1038/s41699-026-00672-7

מילות מפתח: נהיגה אוטונומית, מיזוג חיישנים, מסנן קאלמן, ממברנטרנזיסטור, חישוב אנלוגי
