מאפייני האבולוציה של זרם הנזילה במפחיתי זרם יתר ברשתי גרירה בתנאי תפעול מורכבים

· חזרה לאינדקס

מדוע חשוב לשמור על פעילות בטוחה של רכבות סחורות

רכבות סחורות כבדות מודרניות מעבירות כמויות עצומות של פחם, עפרה וסחורות באמצעות קטרים חשמליים. כדי לעשות זאת בבטחה, קווי החשמל מעל המסילות חייבים לשרוד פגיעות ברק, שינויים מהירים בעומס והפרעות חשמליות הנוצרות על ידי הרכבות עצמן. המאמר בוחן מכשיר מגן מרכזי על אותם קווים — מפחית זרם יתר — ומסביר כיצד זרמי הנזילה הזעירים שלו מעידים אם הוא ממלא תפקיד מגן באופן שקט או שזה עתה ספג זעזוע מסוכן. הבנת תבניות אלה יכולה להפוך את מערכות האנרגיה ברכבת לאמינות יותר תוך צמצום תחזוקה מיותרת.

Figure 1
Figure 1.

המגינים הנסתרים של רשת כוח הרכבת

רשתות רכבי סחורות חשמליות משתמשות במערכת מיד-פאזה יחידה מיוחדת עם חוטי מתח גבוה מעל ומסילות הנושאות זרם. כאשר ברק פוגע או כאשר המתחים מטפסים יתר על המידה, מפחיתי הזרם מתפקדים כשסתומי בטיחות — מנהלים עודפי אנרגיה לקרקע ומונעים נזק לתחנות משנה, לבידוד ולציוד איתות. כיום, רבות מהחברות מסתמכות על מונים מכניים לספירת פעולות המפחיתים. אך מונים אינם מסוגלים להבחין האם הפעולה נרשמה עקב ברק, אירוע ניתוק או רעידת מתח בלתי מזיקה שמקורה בציוד הרכבת, מה שמוביל לעתים לטיפול יתר במפחיתים בריאים או להשארת מפחיתים במצוקה.

סימולציה של מסילה אמתית במחשב

החוקרים בנו מודל דיגיטלי מפורט של מסילת משקלים כבדים באורך 30 קילומטר בתוכנית הסימולציה PSCAD. המודל כולל את תחנת המשיכה, קטר צריכת כוח קבועה שמייצר הרמוניות תדירות-גבוהה ריאליסטיות, מערכת מגע עליונה והמסילות, ומפחיתי זרם הנמצאים במרחק 10 ו-20 ק"מ מהרכבת. בעזרת מסילת הווירטואלית הזו הם השמיעו מגוון מצבים מהעולם האמיתי: פעולה רגילה עם ובלי הרמוניות, תקלות ושברי קו ברשת החיצונית, אירועי ניתוק, ופגיעות ברק ישירות בקו. לכל מקרה הם עקבו אחרי התפתחות המתח וזרם הנזילה במפחיתים לאורך הזמן.

כיצד הפרעות שונות משאירות טביעות אצבע חשמליות מובחנות

בתנאים רגילים ללא הרמוניות חזקות, זרם הנזילה במפחיתים לאורך הקו קטן וכמעט זהה במיקומים שונים, והוא כמעט שאינו משתנה כאשר הרכבת נעה. כאשר מוסיפים הרמוניות תדירות-גבוהה מהמנוע, המפחית הקרוב ביותר לרכבת רואה זרם גדול בהרבה — מספיק להפעלתו ולהגדלת המונה — בעוד המפחית המרוחק כמעט ואינו מבחין בכך. תקלות ברשת החיצונית מתנהגות אחרת. קצרי-מעגל למעשה מורידים את המתח בצד המסילה, ומעט מפחיתים את זרם המפחית. לעומתם, שברי קו וניתוקים החורגים מפאזה יוצרים מתחי יתר עשירים ברכיבים בתדירות נמוכה סביב 20 הרץ, מה שגורם לזרם המפחית לעלות בדפיקות איטיות ותקופתיות הקשורות לשיאי מתח היתר.

להפריד בין זעזועים שגרתיים לאירועי ברק אמיתיים

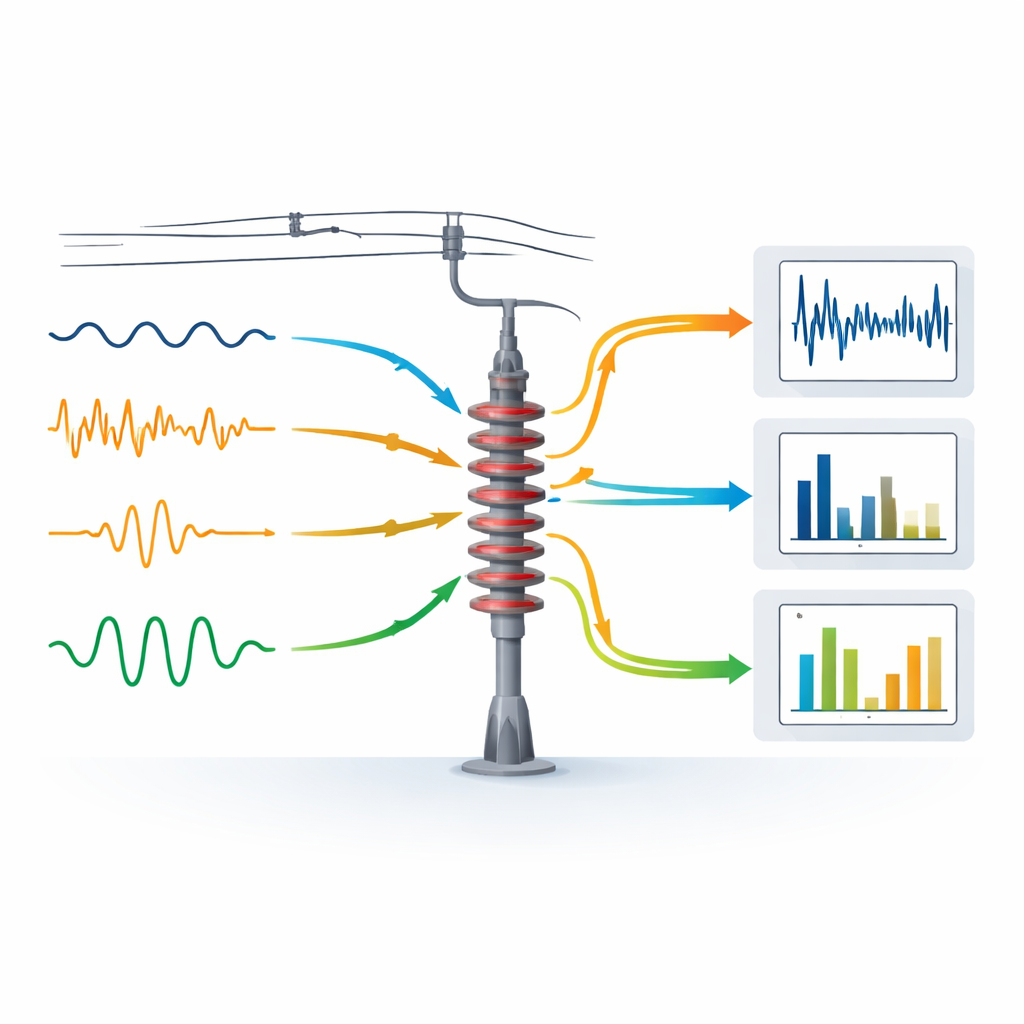

פעולות ניתוק ברכבת יוצרות מתחי-יתר קצרים שמניעים את זרם המפחית לערך של כ-1,100 מיקרו־אמפר — בערך שניים וחצי פעמים מהרמה הרגילה — למשך אלפי השנייה בלבד. אימפולסים של ברק נראים דומים אך קיצוניים הרבה יותר: זרם המפחית יכול להכפיל את עצמו שוב לכ-2,200 מיקרו־אמפר, והתנודות מתרחשות בסקלת מיקרו־שניות. כדי להבחין בין המקרים הללו באופן אוטומטי, החוקרים מנתחים את זרם הנזילה המנוטר בשלוש דרכים משלימות. ראשית, הם עוקבים אחרי אינדיקטורים מתמטיים פשוטים: הזרם הממוצע ומדד אנרגיה מהיר הנקרא מפעיל האנרגיה של טייגר (Teager Energy Operator), שמבליט שינויים חדים. שנית, הם מפרקים את הזרם לרכיבי התדירות שלו, וחושפים האם הוא נשלט על ידי תדירות־הספק, תדירויות נמוכות או תדירויות גבוהות מאוד. שלישית, הם מעריכים כמה חום נוצר בתוך המפחית לאורך הזמן — נתון שעולה בחדות לאחר סוגים מסוימים של שברי קו אך משתנה במעט במהלך זעזועים קצרים של ברק וניתוקים.

Figure 2
Figure 2.

מפת דרכים לניטור חכם וממוקד יותר

על ידי שילוב של שלוש הזוויות הללו — רמת כללית, הרכב תדירתי וחימום — המאמר מציע ספים המאפשרים למערכת ניטור מקוונת להבדיל בין הרמוניות בלתי מזיקות, תקלות ברשת החיצונית, מתחי-יתר תפעוליים ופגיעות ברק אמיתיות באמצעות זרם הנזילה בלבד. לדוגמה, רכיבים בתדירות נמוכה מתחת לתדירות הרשת הרגילה מצביעים על תקלות שברי קו, בעוד זליגות חזקות של אנרגיה בתדירויות גבוהות מאוד וקפיצות גדולות בזרם הממוצע מאותתות על ברק. פרשנות מעמיקה יותר של מה שמפחיתי הזרם "חשים" בתפעול יכולה לסייע למפעילי הרכבת לתזמן תחזוקה רק כאשר היא אכן נדרשת ולהגיב מהר יותר לתקלות מסוכנות, ולשפר הן את הבטיחות והן את היעילות ברכבות הנטענות בכבדות.

ציטוט: Pengxiong, W., Lifeng, F., Yongqiang, G. et al. The evolution characteristics of leakage current in traction network surge arresters under complex operating conditions. Sci Rep 16, 8106 (2026). https://doi.org/10.1038/s41598-026-39185-0

מילות מפתח: חשמול מסילות ברכבת, ניטור מפחיתי זרם יתר, הגנה מפני ברק, הרמוניות במערכת החשמל, אבחון תקלות
