זיהוי אוטומטי וניתוח מאפיינים של סדקים פני־השטח הנגרמים כתוצאה ממכרות באמצעות DRA‑UNet משופר

למה סדקים קטנים בקרקע חשובים

במכרות פחם ברחבי העולם החציבה התת‑קרקעית עלולה לשבור בשקט את המשטח שמעליה. מה שמתחיל כסדקים דקיקים בקרקע יבשה עלול להתפתח לסדקים ארוכים שמנקזים מי גשם, מחלישים דרכים ואף מעוררים מפולות או פגיעה בבניינים. בדיקה רגלית של סדקים כזו איטית, מסוכנת וקיימת בה סכנה לפספס חוליות חשובות. המחקר הזה מראה כיצד רחפנים ובינה מלאכותית יכולים לזהות ולמדוד אוטומטית סדקים הנגרמים ממכרות ברזולוציה גבוהה, ומציעים כלי חדש וחזק לשמירה על בטיחות וקיימות באזורי חציבה.

לראות יותר מהאוויר

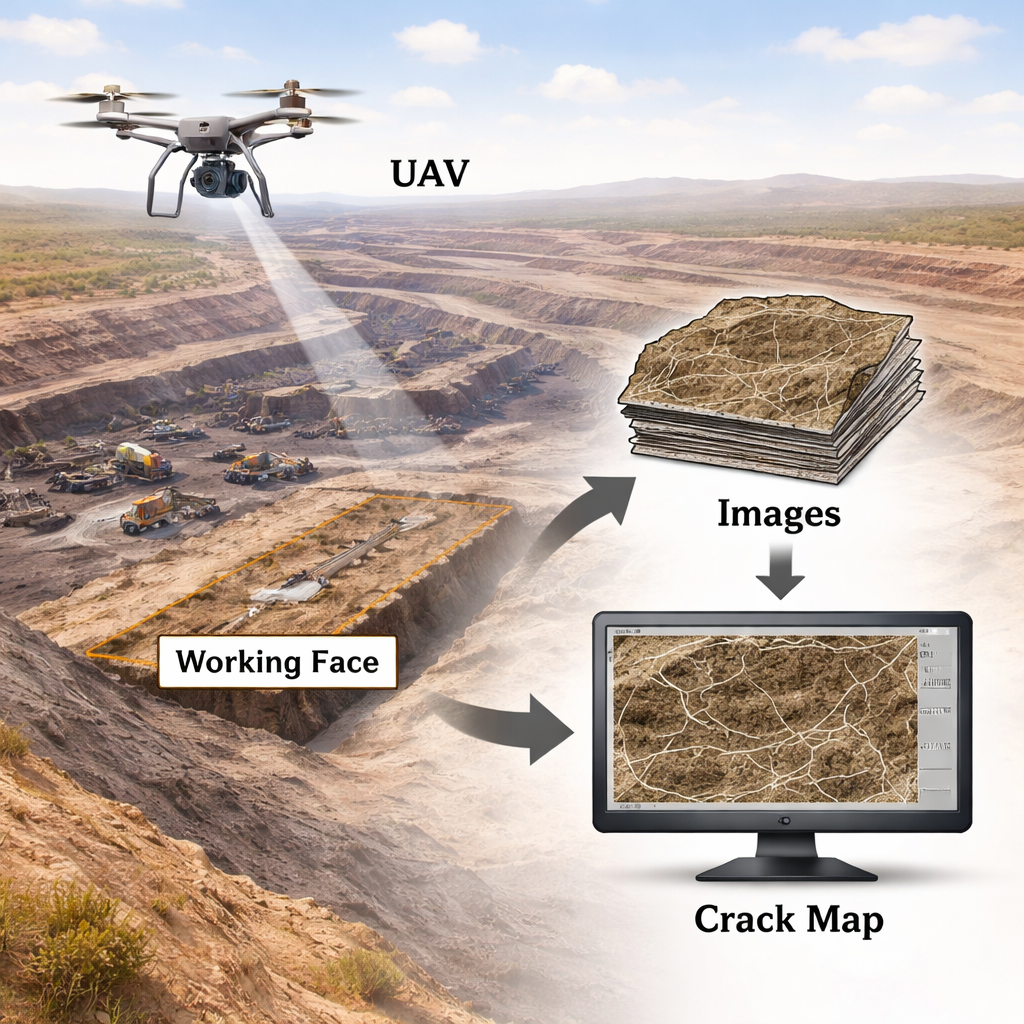

החוקרים התמקמו במכרה פחם Huojitu על קצה מדבר Mu Us בסין, שם החציבה התת‑קרקעית יצרה רשת מורכבת של סדקים פני‑שטח. הם הטיסו רחפן תעשייתי בעל ארבעה מדחפים המצויד במצלמה ברזולוציה גבוהה מעל חזית הכרייה, ותיעדו תמונות חידודיות שהיו מספיק חדות כדי להבחין בפרטים ברוחב של פחות משלושה סנטימטרים. לאחר תיקון הגיאומטריה והבהירות של התמונות חיברו אותן למפות אוויר מפורטות. פרשנים אנושיים עקבו אחר הסדקים הנראים בזהירות ויצרו אלפי דוגמאות מתוייגות שילמדו את המחשב במה לחפש בסצנות דומות.

ללמד רשת עצבית לעקוב אחרי סדקים דקיקים

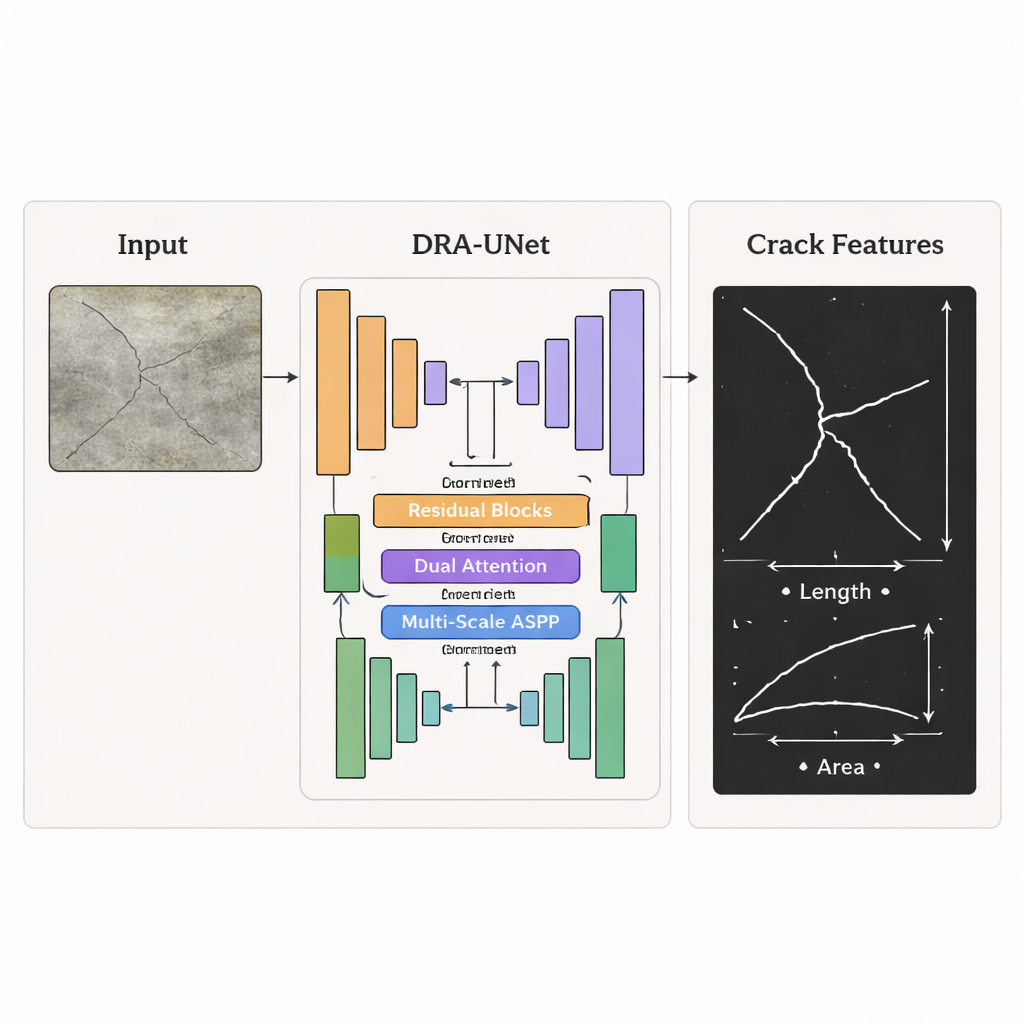

במרכז העבודה עומדת מערכת ניתוח תמונה משופרת בשם DRA‑UNet, סוג של רשת עצבית עמוקה שתוכננה במקור לסגמנטציה של תמונות רפואיות. המודל בוחן כל רצף תמונה מהרחפן ומחליט, פיקסל אחרי פיקסל, האם הוא שייך לסדק או לקרקע שלמה. הצוות שדרג את הארכיטקטורה הקלאסית בשלושה רעיונות מרכזיים: חיבורי שארית (residual) שמקלים על אימון רשת עמוקה, מודול תשומת‑לב כפול שעוזר למערכת להתמקד בדפוסים המידעיים ביותר הן בממד המרחבי והן בערוצי הצבע, ומודול רב‑קנה המידות שמחפש סדקים בגדלים רוחביים שונים בו‑זמנית. פונקציית אובדן מעוצבת במיוחד דוחפת את הרשת להימנע מהחמצת סדקים דקים ולמעקב נקי אחר קצוותיהם.

ממפות סדקים לצורות הניתנות למדידה

לאחר שהמודל מייצר מפת סדקים בשחור‑לבן, המחקר צועד צעד נוסף. אלגוריתם דילול (thinning) מסיר פיקסלי גבול עד שמשתמר רק ה"שלד" המרכזי של כל סדק, כמו קו האמצע של ערוץ נהר יבש. באמצעות שלד זה מחשבים החוקרים את אורך הסדק, רוחב ממוצע, שטח, כיוון, ועד כמה קווי המתאר שלו מלבניים או בלתי סדירים. מדידות אלה מומרות מפיקסלים ליחידות העולם האמיתי תוך שימוש ברזולוציית הקרקע הידועה של התמונות. על‑ידי הקצאת מזהה ייחודי וכלל מלבני לסדק, הצוות יכול להשוות צורות, לעקוב אחרי התפתחות הסדקים ולשייך אותם לפריסת המכרה וכיוון ההתקדמות.

מה דפוסי הסדקים חושפים על המכרה

מבחנים הראו כי ה‑DRA‑UNet המשופר הצטיין ביחס למספר דגמי סגמנטציה ידועים על מאגר הנתונים מאזור הכרייה והכליל היטב גם לבנצ׳מרק נפרד של סדקים בכבישים ומדרכות. המודל היה יעיל במיוחד בשימור סדקים דקים וחיוורים המוצבים על רקעים עמוסים של חצץ, צמחייה וצללים. המדידות המתקבלות חושפות מגמות ברורות: רוב הסדקים קצרים, צרים ובעלי שטח קטן, עם כמה סדקים ארוכים שהופכים למסגרת העיקרית המנחה את העיוות הקרקעי. בסמוך לגבולות חזית העבודה צפיפות הסדקים ומורכבותם עולים, דבר התואם לאזורים של מתח גבוה יותר. סדקים קצרים נוטים להיות מפותלים ומסועפים יותר, בעוד שסדקים ארוכים מתיישרים לאורך כיוון המתיחה הדומיננטי, ומראים כיצד הפרעות מקומיות משתלבות לשדות מתח רחבים יותר ככל שהחציבה מתקדמת.

כיצד זה מסייע לשמור על בטיחות באזורי חציבה

ללא‑מומחים, המסר המרכזי הוא שסדקים זעירים על פני השטח מהווים סימני אזהרה מוקדמים לשינויים עמוקים יותר בקרקע שמעל למכרות. המחקר מציג שיטה אוטומטית למצוא ולמדוד סדקים אלה מהאוויר בדיוק גבוה, מבלי לשלוח בודקי שטח לאזורים מסוכנים או להסתמך על מיפוי ידני ואיטי. בשילוב תמונות רחפן, רשתות עצביות חכמות וניתוח צורות, המערכת יכולה להדגיש היכן הריכוזים של הנזק וכיצד הם משתנים לאורך זמן. במשמעות מעשית, הדבר מאפשר למפעילי מכרות ולרשויות מקומיות לנטר שטחים נרחבים בתדירות גבוהה יותר, לצפות טוב יותר כישלונות קרקע ולתכנן פעולות הפחתה כדי להגן על תשתיות, מערכות אקולוגיות וקהילות שחיות מעל שכבות פחם פעילות.

ציטוט: Zhou, W., Zou, Y. & Chai, H. Automatic identification and feature analysis of Min-ing-Induced surface cracks using an improved DRA-UNet. Sci Rep 16, 6591 (2026). https://doi.org/10.1038/s41598-026-37548-1

מילות מפתח: סדקים פני־השטח הנגרמים ממכרות, מיפוי סדקים באמצעות רחפנים, סגמנטציה בלמידה עמוקה, ניטור העוותת הקרקע, הערכת סיכוני גיאוטכניקה
