מחקר על יעילות האופטימיזציה של מסנני רעד משניים המבוססים על סימולציית EDEM

מדוע מיון אבנים חשוב לסכרים גדולים

כשמהנדסים בונים סכרים גדולי ממדים או רצפות מסילות, הם לא פשוט מגררים ערמות סלעים. תערובת הגדלים של האבנים חייבת להישמר בקפידה כדי שהמבנה יהיה חזק, יציב ולא יחמיץ. בדיקה של התערובת בשטח מסתמכת על מכונות שמרעידות סלעים מעל רשתות מתכת כדי להפריד חתיכות גדולות מקטנות יותר. מאמר זה חוקר איך לגרום למסנני הרעידה האלה לעבוד טוב יותר, כדי שהמהנדסים יוכלו לסמוך על המדידות ויחסכו זמן ואנרגיה.

איך מסכי רטט ממיינים ערמות סלע

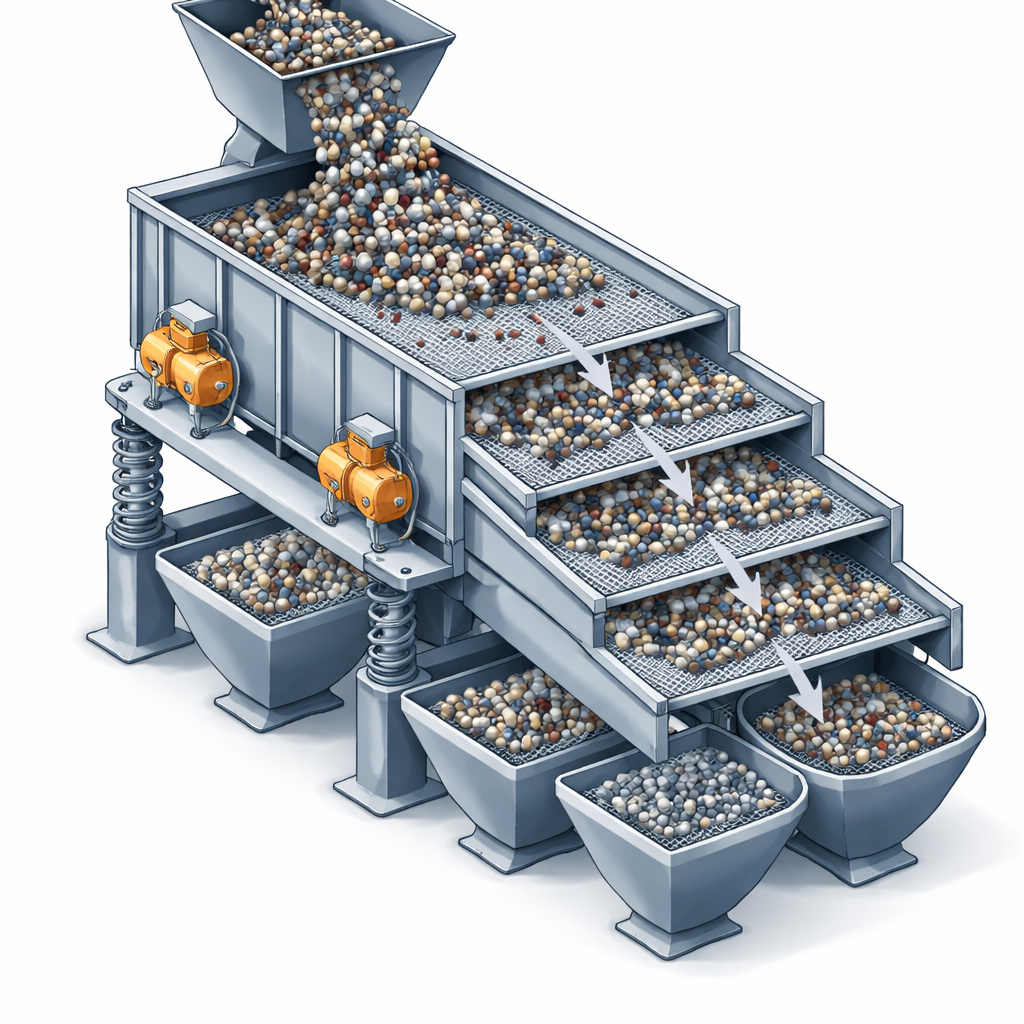

מסכי רטט סטנדרטיים נראים פשוטים: תיבה עם רשתות מתכת שמוקצפות על ידי מנועים. הסלע נשפך בקצה אחד ונע על פני המסננת. חתיכות קטנות נופלות דרך החריצים, בעוד שהגדולות נוסעות מעל. במציאות התהליך הוא ריקוד מורכב. חלקיקים מתנגשים זה עם זה ועם משטח המתכת, מקפצים לאוויר ומחליקים או מתגלגלים כשהם מחפשים פתחים. גורמים כמו זווית ההטיה של המסך, גודל תנועת הרעד והזווית שבה מופנית הרטט משפיעים על משך שהיית כל אבן על הרשת וכמה הסיכוי שלה למצוא את החריץ המתאים.

שימוש בסלעים וירטואלים במקום ניסוי וטעיה

מכיוון שסכר מילוי סלע מתנהג כמיליארדי חתיכות נפרדות ולא כנוזל חלק, המחברים השתמשו בגישה ממוחשבת בשם שיטת האלמנטים הבדליים (Discrete Element Method), המיושמת בתוכנת EDEM. בסביבה הווירטואלית הזו כל חלקיק מדומיין כאובייקט עצמאי שיכול לזוז, להתנגש, להיתקל ולהתגלגל תחת כוח הכבידה והרעד. החוקרים בנו העתק דיגיטלי של מסך בעל ארבע שכבות עם גדלי פתחים של 100, 60, 40 ו-20 מ״מ, בהתאמה לצרכי פרויקטים של סכרים. הם הזינו אלפי "אבנים" דיגיטליות בגדלים שונים ועקבו כמה מהן מגיעות לתא הנכון לאורך מאות ריצות סימולציה.

מציאת נקודת האיזון של הרעד

הקבוצה חקרה תחילה כיצד בחירות עיצוב בסיסיות משפיעות על הביצועים. הוספת שכבות מסננת נוספת הוכיחה את עצמה כחיונית: מסך חד-שכבתי השאיר גדלים רבים מעורבבים, עם יעילות כוללת של כ-81%, בעוד שמבנה בעל ארבע שכבות הגביר זאת לכמעט 94%. לאחר מכן כוונו את תנועת הרעד עצמה. הם מצאו שהטיה מתונה של כ-15 מעלות, אמפליטודת רטט של 10 מ״מ ותדירות של כ-24 הרץ הניבו את התוצאות הטובות ביותר. תנועה מועטה מדי גורמת להיווצרות גושים וסתימות בחריצים; תנועה חזקה מדי מלעיטה את האבנים באופן אלים כך שהן מבלה פחות זמן במגע עם הרשת, או שחלקיקים דקים מעורבבים חזרה בזרם העליון. כיוון הרטט בזווית של כ-30 מעלות מהאנכי סיפק את האיזון הטוב ביותר בין קפיצה והחלקה, והשיב את היעילות הכוללת לכ-96% בתנאים אידיאליים.

לתת לכל אבן סיכוי שני

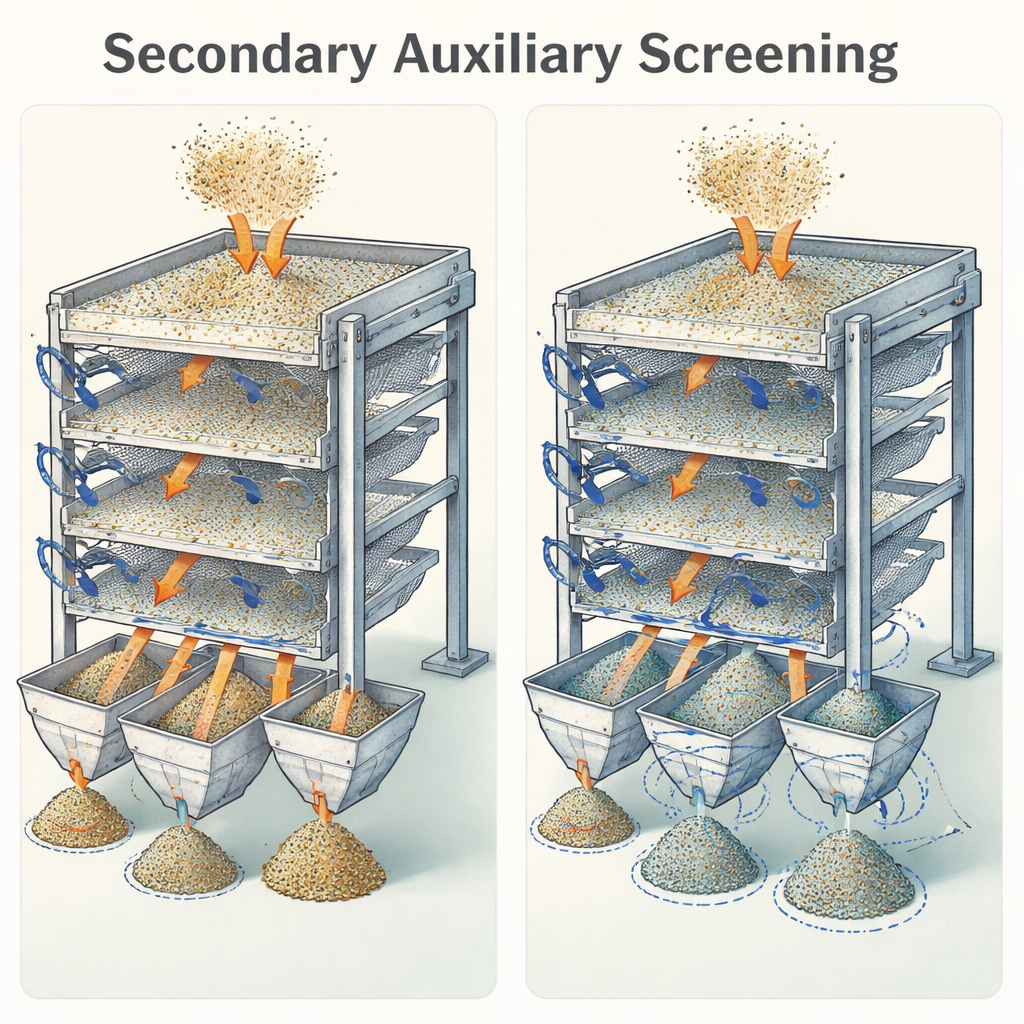

אפילו מסכים שעברו כוונון טוב בשלב אחד משאירים חלקיקים דקים שיוצאים עם אבנים גסות. כדי לפתור זאת הציעו המחברים שינוי פשוט אך יעיל: להניח מסננת "עזר" קטנה בתוך כל משפך איסוף מתחת למשטחים הראשיים. כשהחומר נופל מהמסכים הראשיים הוא נתקל בשכבת רשת שנייה עם גודל פתחים זהה. במבחנים הווירטואליים שלב המסננת המשנית האריך את זמן המגע של האבנים עם הרשת ונתן לאבק הדק סיכוי נוסף ליפול. עבור חלקיקים מאוד קטנים וכמה מהגדלים הבינוניים והגדולים היעילות עלתה ב-3–7 נקודות אחוז, וביצועי המערכת הכוללים השתפרו מ-92.4% ל-96.5%.

מה זה אומר לפרויקטים בעולם האמיתי

עבור מהנדסים האחראים על סכרים, מכרות ועבודות אדמה נרחבות, התוצאות מרמזות ששינויים עיצוביים מתונים יכולים לספק הפרדה נקייה יותר של הגדלים ללא צורך בציוד מיוחד. על ידי בחירה מדוקדקת של זווית ההטיה של המסך, חוזק הרעד וכיוון הרטט—ובתוספת מסננת פנימית פשוטה במשפכי האיסוף—מפעילים יכולים להפחית משמעותית את מספר האבנים ב"גודל השגוי" שזולגות החוצה. אף שהמחקר מבוסס על סימולציות מפורטות ולא על ניסויי שטח בקנה מידה מלא, הוא מצביע על דרכים לשיפור מערכות מיון מהימנות ויעילות שיעזרו לשמור על תשתיות קריטיות בטוחות ויותר עמידות לאורך זמן.
