סימולציה נומרית של שדה הזרימה בתעלת סחיטה ספירלית בעלת שיניים שבורות וראש יחיד

להפוך את הזבל למשאב שניתן לנהל

בחקלאות רחבת היקף הרים של זבל לח מבעלי חיים מייצרים אתגר יום-יומי: הם מסריחים, קשים להובלה ועלולים לזהם מקורות מים אם מטפלים בהם באופן לקוי. פתרון מבטיח הוא מכונות מבוססות בורג שמסחטות את המים החוצה ומשאירות מוצק יבש יותר וקל יותר לטיפול. מחקר זה משתמש בסימולציות מחשב מתקדמות כדי לבחון בפירוט אחד מהכלים הללו, ושואל שאלה פרקטית עם השלכות משמעותיות בחווה: איזו צורת בורג וריווח בין ה"שיניים" שלו נותנים את ביצועי הייבוש הטובים והיציבים ביותר?

איך בורג מסחט מנקה את השקית

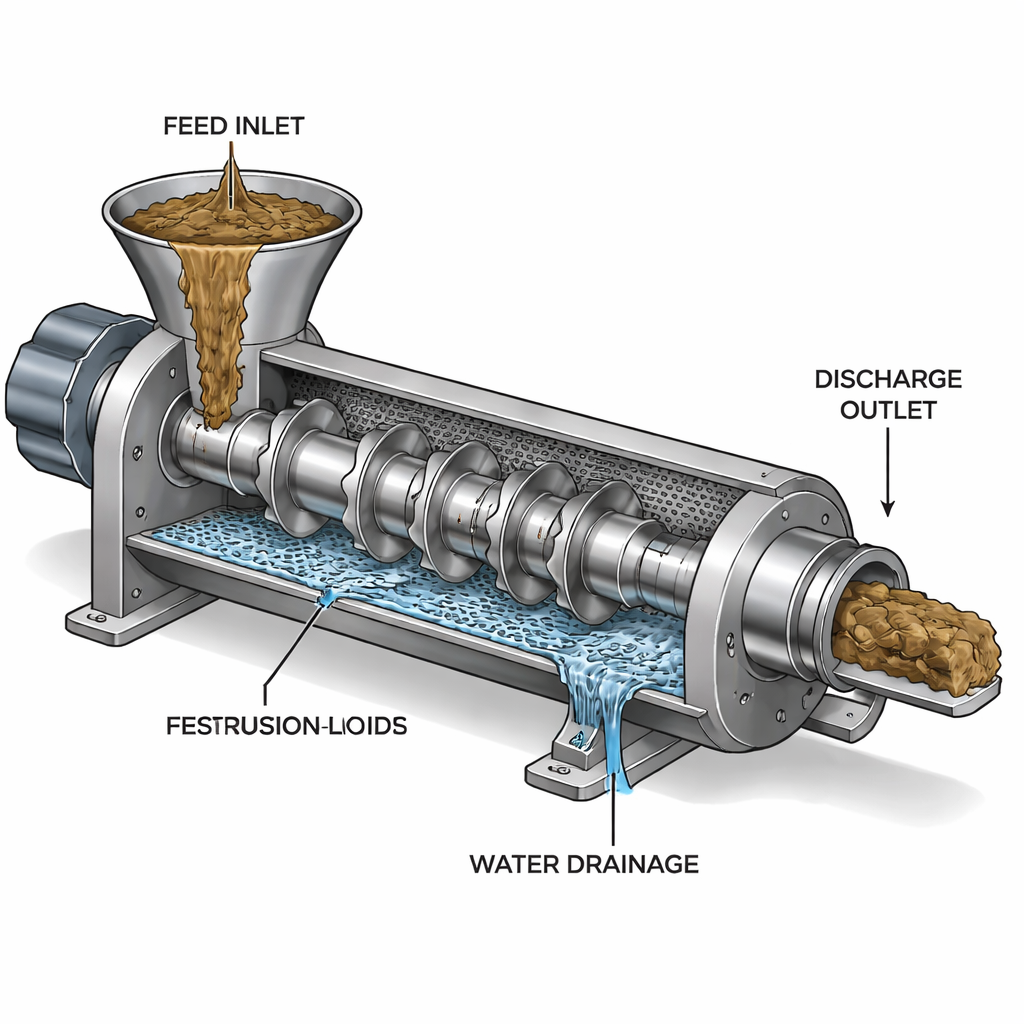

המכשיר הנחקר הוא מפריד סחיטה בורגי. זבל רטוב מוזן לקצה של תעלה גלילית שבה מסתובב בורג מתכת. כאשר הבורג מסתובב, הלהבים שלו דוחפים את התערובת קדימה ולוחצים אותה נגד מסך מחורר. המים נספגים לחוץ דרך המסך ונאגרו, בעוד המוצקים המסוככים נדחקים לכיוון פתח היציאה. על-ידי כוונון פרטים בעיצוב כמו עד כמה החומר נסחט, מהירות התנועה וכמה פעמים הלהבים מופרעים על ידי רווחים, ניתן לכוונן כמה יבשים יהיו המוצקים היוצאים וכמה חלקת המכשיר תפעל בצורה חלקה.

למה שיניים שבורות וצירים מסובבים חשובים

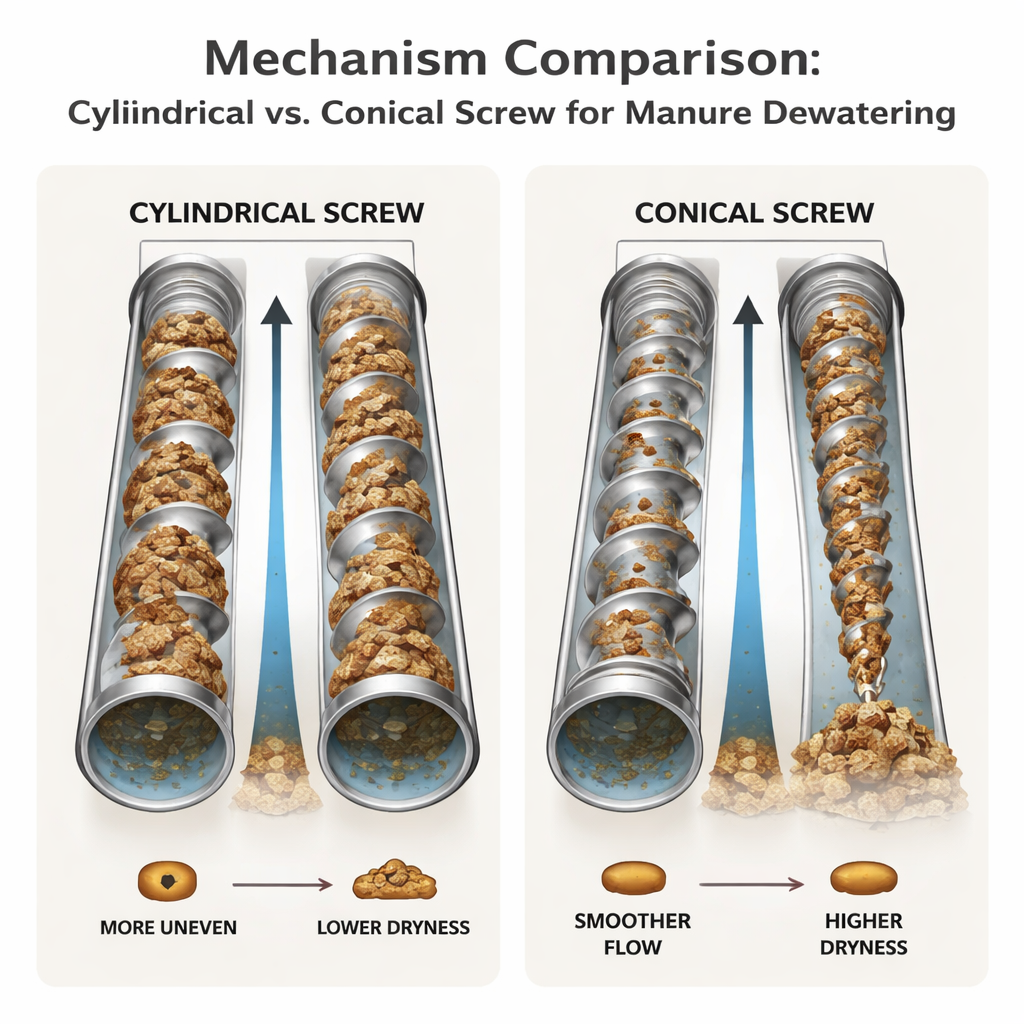

במקום בורג רציף פשוט, החוקרים מתמקדים בעיצוב של "שיניים שבורות", שבו מקטעי בורג קצרים מופרדים על-ידי רווחים קטנים. ההפרעות האלה משנות את האופן שבו הזבל מתגבש, מאיטה ומאיץ, והשפעתן מתבטאת באופן סחיטת המים. הם משווים שתי צורות ציר עיקריות: גליל ישר וקונוס המצטמצם בעדינות, כל אחד מצויד באותו תבנית להבים מופרעת. לכל אחד מהצירים הם בוחנים כמה מרחקים בין מקטעי הבורג. בעזרת מעקב אחרי תנועת חלקיקים, צפיפותו התקבצות ולחץ הנבנה לאורך התעלה, הם מגלים איך בחירות גיאומטריות עדינות מתורגמות ליעילות הפרדה בשטח.

מבט פנימי באמצעות ניסויים וירטואליים

להסתכל בתוך פרס לחץ זבל עובד כמעט בלתי אפשרי, ולכן הצוות פונה לשימולציה נומרית. הם מתייחסים לזבל כתערובת של מים וחלקיקים מוצקים זעירים ומשתמשים במודל זרימה רב-פאזי אוילרי, כלי סטנדרטי במכניקת נוזלים חישובית. עם מודל תלת-ממדי מפורט של המכשיר הם מחקים את זרימת הזבל דרך עיצובים בורג שונים ומנטרים כיצד משתנים התכולה המוצקה המקומית, מהירות החלקיקים ולחץ לאורך קווים וחתכים נבחרים. כדי לבדוק שהמודל הווירטואלי מציאותי הם משווים את התחזיות שלו למדידות ממפריד ברג אמיתי. הייבוש המדומה ביציאה שונה בפחות מ-10% מהניסויים, דבר הנחשב להסכמה טובה עבור תערובת כל כך מורכבת.

ממצאים: למצוא את נקודת האיזון בעיצוב

הסימולציות מראות שצורת הציר וריווח השיניים ביחד שולטות עד כמה החומר נע באופן אחיד ועד כמה יבש הוא נהיה. בצירים גליליים ישרים, ריכוז המוצקים באזור הסחיטה עולה בצורה קפיצית ובגל, עם הצטברות ניכרת וסיכון לסתימה בקרבת המסך. רווח של 40 מילימטר בין מקטעים מופרעים נותן את האיזון הטוב ביותר: המוצקים ביציאה מגיעים לכ-48% בנפח, והזרימה יציבה יותר מאשר בפערים קצרים או ארוכים יותר. כאשר הציר קוני ומצטמצם בהדרגה לעבר היציאה, התמונה משתפרת. התכולה המוצקה עולה בצורה חלקה יותר, הלחץ נשמר גבוה ויציב יותר, והחלקיקים פחות נוטים להצטבר. כאן רווח של 40 מילימטר בולט שוב, ומספק כ-55% מוצקים ביציאה ופליטה יחסית אחידה, בעוד שרווחים קטנים מדי לא נותנים לחומר זמן מספיק תחת לחץ כדי להתייבש במלואו.

מסקנות מעשיות לחוות נקיות יותר

לחקלאים וליצרני ציוד, המסר ברור ומעשי: שימוש בבורג מתון מבחינת היצרות עם להבים מופרעים וריווח הפרעה של כ-40 מילימטר יכול לשפר בצורה משמעותית את היבוש והיציבות של הפרדת הזבל בהשוואה לציר ישר. מוצקים יבשים יותר קלים לאחסון, הובלה ושימוש כדשן, בעוד שזרימה פנימית חלקה יותר מפחיתה סתימות ובלאי. על-ידי הדגמה כיצד שינויים גיאומטריים קטנים משנים את הזרימה המוסתרת בתוך המכשיר, המחקר מציע מפת דרכים לעיצוב מפרידים יעילים ואמינים יותר המסייעים להמיר בעיית פסולת מטונפת למשאב שניתן לנהל.

ציטוט: Na, R., Wang, N., Ma, S. et al. Numerical simulation of flow field in single-head broken-tooth spiral extrusion dewatering channel. Sci Rep 16, 5011 (2026). https://doi.org/10.1038/s41598-026-36029-9

מילות מפתח: ייבוש זבל, מפריד ברג בורג, סימולציית זרימה רב-פאזית, בורג גלילי מול קוני, ניהול פסולת חקלאית
