הערכה מקיפה של הגברה של תנועת הקרקע בקרקעות המדרגותיות עם תצורות וסוגים שונים של שכבות

מדוע הקרקע שמתחתינו חשובה ברעידת אדמה

כשמתרחשת רעידת אדמה, שני בניינים סמוכים עלולים לחוות רעידות שונות מאוד, אפילו אם המרחק שלהם מהשבר זהה. הסוד לעיתים קרובות אינו בבניינים עצמם, אלא בשכבות הקרקע שמתחתיהם. מחקר זה בוחן כיצד סידורים שונים של חול וחרסית בשלושת העשורים העליונים של הקרקע עלולים להגביר או להחליש תנועות רעידות אדמה, ומספק תובנות החשובות החל מקודי בנייה ועד לבחירת אזורים לפיתוח עירוני.

כיצד גלי רעידת אדמה עוברים דרך הקרקע

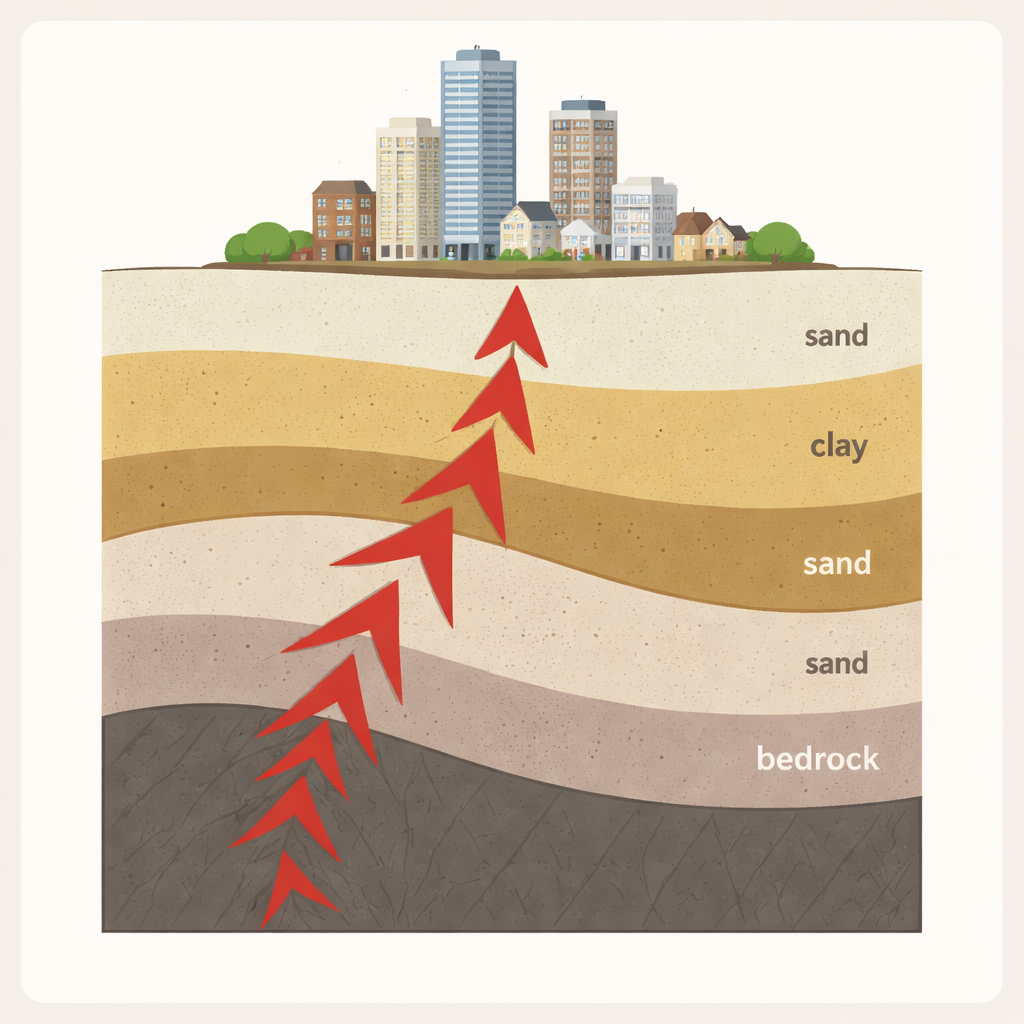

כאשר גלי סייסמיים נעים מעלה מסלע יסוד מוצק, הם עוברים דרך שכבות קרקע שעלולות להיות רכות או נוקשות, עבות או דקות. שכבות אלה מתנהגות קצת כמו עדשות לצליל, ומשנות את עוצמת וקצב הרעידה. קרקעות רכות נוטות לרעוד בקצב איטי יותר אך בתזוזות גדולות יותר; קרקעות נוקשות מגיבות מהר יותר אך בדרך כלל בתזוזות קטנות יותר. כאשר קצב הרטט של עמודת הקרקע מתאים לקצב של גלי הרעידה הנכנסים, עלולה להתרחש תהודה, שמגבירה במידה רבה את הרעידה הנמדדת על פני השטח. הבנת האינטראקציות הללו היא בלב ההנדסה הסייסמית המודרנית.

שמונה דרכים לסדר חול וחרסית

כדי לפענח את תפקיד השכבות, החוקרים בנו שמונה מודלים מפושטים של הקרקע בעומק 30 מטר. חלקם הורכבו כולו מחול או כולו מחרסית. אחרים שילבו את שני החומרים בשילובים ובסדרים שונים: חרסית מעל חול, חול מעל חרסית, שכבות רכות דקות מעל עבות נוקשות, ולהפך. באמצעות תוכנה ייעודית סימלו כיצד גלי רעידות חזקים, שנרשמו באתרי סלע ברחבי העולם, ינועו דרך כל אחת מעמודות הקרקע המופשטות האלה בשלושה רמות רעידה: קל (0.10 g), בינוני (0.25 g) וחזק (0.50 g). עבור כל מקרה הם חישבו עד כמה התנועה גדלה או קטנה כשהיא נעשתה מהסלע היסודי אל פני השטח.

איזה סידורי קרקע מגבירים את הרעידות ביותר

הסימולציות מראות שהמשמעותי ביותר אינו רק כמה חול או חרסית קיימים בסך הכל, אלא איזה חומר נמצא בקרבת פני השטח וכמה עבה השכבה העליונה. פרופילים שבהם חרסית נמצאת על פני השטח הפיקו באופן עקבי הגברה חזקה יותר ורטט לתקופות ארוכות יותר (איטי יותר), מכיוון שחרסית רכה ומאבדת נוקשות ביתר שאת כשמותחים אותה. לעומת זאת, כאשר שכבות חול עבות שכנו מעל, הקרקע נטתה להגביר רטטים לתקופות קצרות יותר (מהירות יותר) אך עם הגברה כוללת קטנה יותר. האפקט הדרמטי ביותר הופיע כאשר שכבת חרסית יחסית דקה שכבה על גבי שכבת חול עבה בהרבה. בסידור כזה, הרעידה בתקופות מסוימות הוכפלה כמעט פי שישה לעומת התנועה הנכנסת מסלע היסוד — הרבה יותר מאשר בכל פרופיל אחר.

איפה הקרקע מרגיעה בעדינות את הרעידה

המחקר מצא גם שהקרקע אינה תמיד מחמירה את הרעידה. בתחומי תקופות רטט מסוימים, קומבינציות קרקעיות מסוימות צמצמו למעשה את התנועה בהשוואה לסלע התחתון — תופעה הידועה כהפחתת הגברה (deamplification). "אזורים שקטים" אלה תלויים במידה רבה באופן שבו השכבות מסודרות. פרופילים עם חול עבה עליוני הפגינו פסי תדירות רחבים של ירידת תנועה, בעוד שפרופיל של חול אחיד לא הרגיע את הרעידה משמעותית. פרופיל חרסית עבה, לעומת זאת, נוטה להפחית תנועה על פני טווח רחב של תקופות קצרות אך עדיין מאפשר הגברה חזקה בתקופות ארוכות יותר, שרלוונטיות במיוחד למבנים גבוהים.

כיצד רעידה חזקה משנה את תגובת הקרקע

ככל שעוצמת רעידות המדומות עלתה מרמה נמוכה לגבוהה, הקרקעות פעלו פחות כמו קפיצים אידאליים ויותר כחומרים בלתי-ליניאריים אמיתיים. שכבות חרסית, במיוחד אלה הקרובות לפני השטח, התרככו במובהק תחת רעידות חזקות, מה שהאריך את תקופת הרטט הטבעית של הקרקע והזיז את השיאים של ההגברה לעבר תנועות איטיות יותר. גם שכבות חול קשיחות הראו שינוי, אך בעיקר באמצעות דמפּינג מוגבר שהפחית את השיאים הגבוהים ביותר ברמות רעידות חזקות. בסך הכול, פרופילים רבים הגבירו תנועות במידה הגדולה ביותר ברעידות בינוניות, כאשר גורמי שיא מסוימים ירדו שוב ברמה הגבוהה ביותר בגלל איבוד האנרגיה הפנימי הזה.

מה המשמעות של זה לבניינים ולערים בטוחות יותר

ללא צורך במומחיות מיוחדת, המסקנה המרכזית היא שסדרו האנכי ועוביו של השכבות הקרקעיות מתחת לאתר יכולים להיות חשובים יותר מתוויות כלליות כמו "רך" או "נוקשה". שכבה רכה דקה מעל חומר נוקשה עלולה להיות מסוכנת במיוחד, בעוד ששכבה נוקשה עבה על פני השטח יכולה לסייע להגביל את ההגברה. המחברים מסכמים שחקירות מדויקות אתר-ספציפיות של הסדר בקרבת השטח חיוניות להערכת סיכוני רעידות אדמה בריאליסטית ולעיצוב בטוח. במקום להסתמך על תיאורים ממוצעים של קרקע, מהנדסים ומתכננים צריכים לדעת בדיוק כיצד החול והחרסית מסודרים מתחת לרגליהם אם הם רוצים לבנות מבנים שעמידים יותר בפני רעידות עתידיות.

ציטוט: Ziar, A., Basari, E. Comprehensive assessment of ground motion amplification in stratified soils with different layer configurations and types. Sci Rep 16, 5223 (2026). https://doi.org/10.1038/s41598-026-35581-8

מילות מפתח: הגברה בקרקע, רעידת אדמה, שכבות חול וחרסית, תגובה אתרית, סכנה סייסמית
