מסגרת תלת־ממדית למודל מדויק חזוי של קוטר קריטי בניתוח מסלולי במיקרופלואידיקה של הסטה צידית דטרמיניסטית

מיון חלקיקים זעירים במבוכים זעירים

דמיינו בדיקת מעבדה שיכולה לזהות תאי סרטן נדירים או וירוסים מדגימת דם בתוך דקות, באמצעות רק טיפה של נוזל ושבב פלסטיק שקוף. המאמר הזה חוקר אחת מהטכנולוגיות המרכזיות מאחורי בדיקות כאלה — "מסלול מכשולים" מיקרוסקופי לחלקיקים הנקרא הסטה צידית דטרמיניסטית (DLD) — ומציג שיטה חדשה לחיזוי מדויק של אילו חלקיקים יופרדו ואילו יעברו דרכה.

איך מסלולי מכשולים מיקרוסקופיים ממיינים לפי גודל

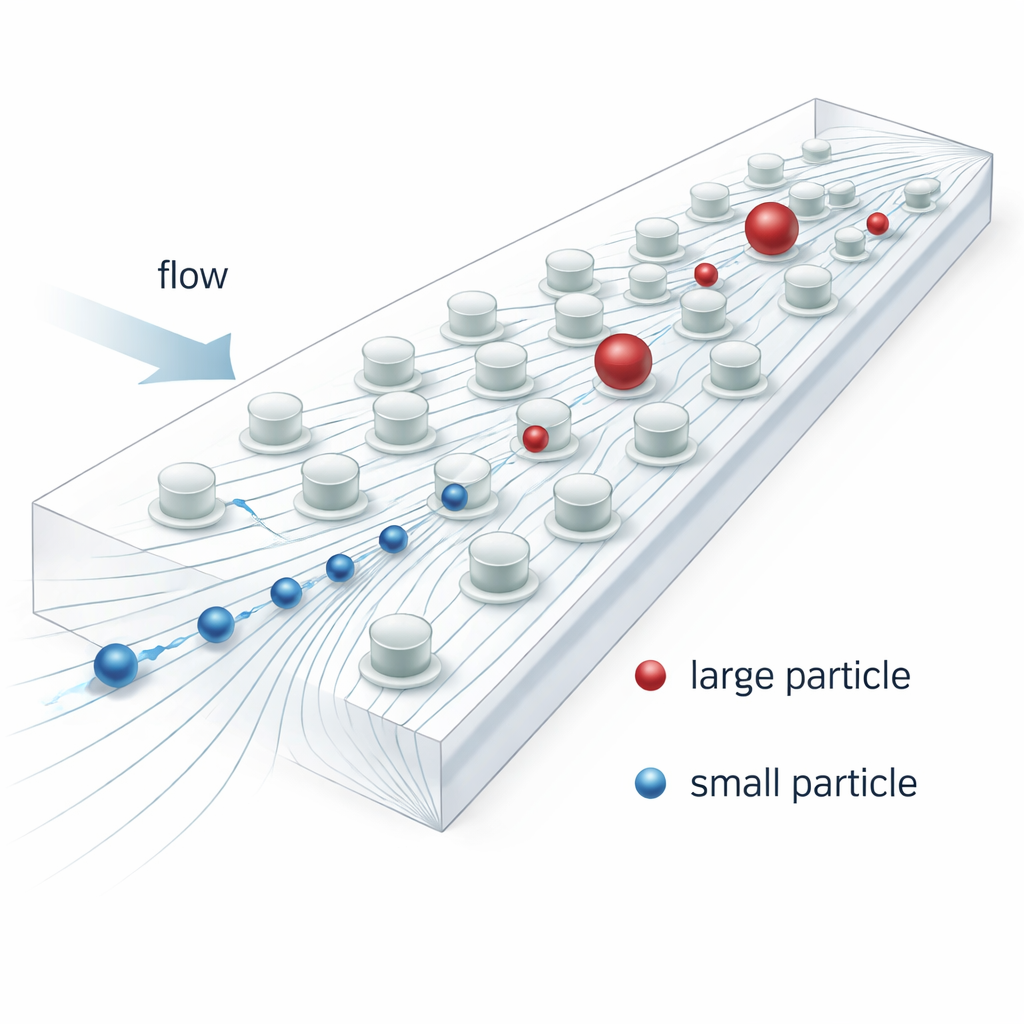

מכשירי DLD הם תעלות מיקרופלואידיות שטוחות מלאות בעמודים ממוינים במרווחים קבועים, כמו יער מסודר של עמודים. הנוזל זורם בתווך בעקביות דרך המרווחים. חלקיקים קטנים נעים עם קווי הזרימה של הנוזל וחוצים את המערך בתבנית זיגזג ישרה. חלקיקים גדולים יותר, לעומת זאת, לא נכנסים לנתיבי הזרימה הצרים ביותר; הם נתקלים בעמודים ונדחפים הצידה באופן חוזר, ובסופו של דבר יוצאים ביציאה שונה. גודל הסף שמכריע אם חלקיק יעשה זיגזג או ייתקל בעמוד נקרא הקוטר הקריטי. ידיעת הקוטר הקריטי מראש חיונית לתכנון שבבים שמפרידים באופן מהימן תאים, טיפות או ננו־חלקיקים לאבחון רפואי ולמחקר.

מדוע כללי התכנון הנוכחיים אינם מספקים

עד כה רוב כללי התכנון למכשירי DLD התייחסו לחלקיקים כנקודות אידיאליות ולתעלה כשכבתית דו־ממדית מושלמת. נוסחאות פשוטות או מודלים ממוחשבים העריכו את הקוטר הקריטי באמצעות מרווחי העמודים במישור שטוח בלבד. אבל במכשירים אמיתיים יש גובה סופי, והנוזל מאט בסמוך לקירות העליון והתחתון. העמודים יכולים להיות לא מעגליים, מרווחים באופן לא אחיד ומיוצרים עם פגמים קטנים. סימולציות תלת־ממדיות מוקדמות הסתמכו על גורמי התאמה אמפיריים שהשתנו בין עיצובים או היו כבדות מבחינת חישוב עד שמנעו שימוש שגרתי. כתוצאה מכך, תחזיות של אילו גדלים יופרדו היו לעתים קרובות לא מדויקות, במיוחד בעיצובים מתקדמים של צורות העמודים או במערכות מכווננות בקפידה.

מפה תלת־ממדית של הכוחות על כל חלקיק

החוקרים מציעים מסגרת מודל תלת־ממדית חדשה המתמודדת עם הבעיה מנקודת המבט של החלקיק. הם מחשבים תחילה שדה זרימה תלת־ממדי מפורט בבלוק ייצוגי קטן של ארבעה עמודים סמוכים באמצעות תוכנת אלמנטים סופיים. לאחר מכן, במקום להניח שהחלקיק הוא נקודה, הם מחלקים את פני השטח של חלקיק כדורי להרבה פתגמונים זעירים. עבור כל פתק חישבו כיצד מהירויות ונקודות הלחץ המקומיות בדוחף או מושך את החלקיק — כולל כוח גזירה צמיגי, כוחות לחץ וכוחות הרמה עדינים הנוצרים על ידי גרדיאנטים במהירות והקירות הסמוכים. כוחות מקומיים אלה משולבים כדי לעדכן את תנועת החלקיק שלב אחר שלב. על ידי מעקב אחרי גדלים רבים של חלקיקים דרך עותקים חוזרים של אותו בלוק ארבעה־עמודים, השיטה חושפת האם כל גודל עוקב אחר מסלול זיגזג, מסלול התנגשות או משהו בין לבין.

התנהגות שלישית נסתרת בממד האנכי

באמצעות הגישה התלת־ממדית הזאת, החוקרים גילו שהקוטר הקריטי אינו מספר קבוע יחיד אלא משתנה לאורך גובה התעלה. למעשה, הוא יוצר עקומה בצורת U: חלקיקים בגובה האמצעי מופרדים בגודל הקטן ביותר, בעוד אלה הקרובים לקירות העליונים והתחתונים נדרשים להיות גדולים יותר כדי להסטה. בין הקצוות הללו קיים אזור מעבר שבו חלקיק בגודל נתון עלול לעבור בחזרה ובחזרה בין מצבי זיגזג והתנגשות כשהוא מתנדנד בעדינות מעלה ומטה. התנהגות מעורבת זו יוצרת מסלול "זיגזג משונה" עם תזוזה צידית נטו שהיא חלשה יותר ומשתנה יותר מההתנגשות הטהורה. הסימולציות של הצוות תואמות ניסויים שפורסמו ובדיקות חדשות על שבבים מותאמים אישית, כאשר שבילי החלקיקים שנמדדו תואמים עד בערך מיקרון אחד.

תכנון שבבים מיון חדים וחכמים יותר

ללא מומחיות ספציפית, המסקנה המרכזית היא שמבנה הזרימה האנכי — לא רק פריסת העמודים במבט על — משפיע בחוזקה על היכולת של מכשיר DLD להבחין בין חלקיקים דומים בגודלם. על ידי דימות מפורש של כוחות תלת־ממדיים, המסגרת החדשה יכולה לחזות ולהסביר מסלולים מעורפלים שבעבר מעוורים את ביצועי ההפרדה. היא גם מראה כיצד צורות עמודים מסוימות, כמו עיצובים משולשים הפוכים, יכולות לצמצם את אזור המעבר ולחדד את הרזולוציה של המכשיר. מאחר שהשיטה משתמשת רק בפתרון זרימה תלת־ממדי אחד ונותנת לו שימוש חוזר ביעילות, היא מציעה כלי מעשי לחקירת גאומטריות שבב חדשות במהירות. בטווח הארוך, המחברים צופים בשילוב מודל מבוסס־פיזיקה זה עם אוטומציה, כך שמפרידי מיקרופלואידיקה יוכלו להיתפר לפי דרישה למשימות הנעות מהפרדת תאים נדירים ועד אבחון בנקודת הטיפול.

ציטוט: Chen, J., Huang, X., Xuan, W. et al. A 3D modeling framework for accurate trajectory-based prediction of critical diameter in deterministic lateral displacement microfluidics. Microsyst Nanoeng 12, 78 (2026). https://doi.org/10.1038/s41378-025-01139-3

מילות מפתח: הפרדה מיקרופלואידית, הסטה צידית דטרמיניסטית, מיון חלקיקים, מעבדה על שבב, ניתוח תאים וננו־חלקיקים
