Análisis comparativo y verificación de la zona de roca fracturada en ensayos modelo basados en métodos de ensayo múltiples

Por qué importa la roca agrietada bajo tierra

Los túneles y galerías profundas, como las de las minas de carbón, están rodeados por roca que puede agrietarse y desmoronarse a medida que el terreno se desplaza. Este anillo dañado de roca puede amenazar la estabilidad del túnel y la seguridad de las personas que trabajan en él. El estudio resumido aquí plantea una pregunta práctica: ¿cómo pueden los ingenieros ver y medir realmente esta “zona de roca fracturada” oculta en ensayos modelo, para diseñar sistemas de contención más seguros para minas reales?

Escudriñando la roca con múltiples sentidos

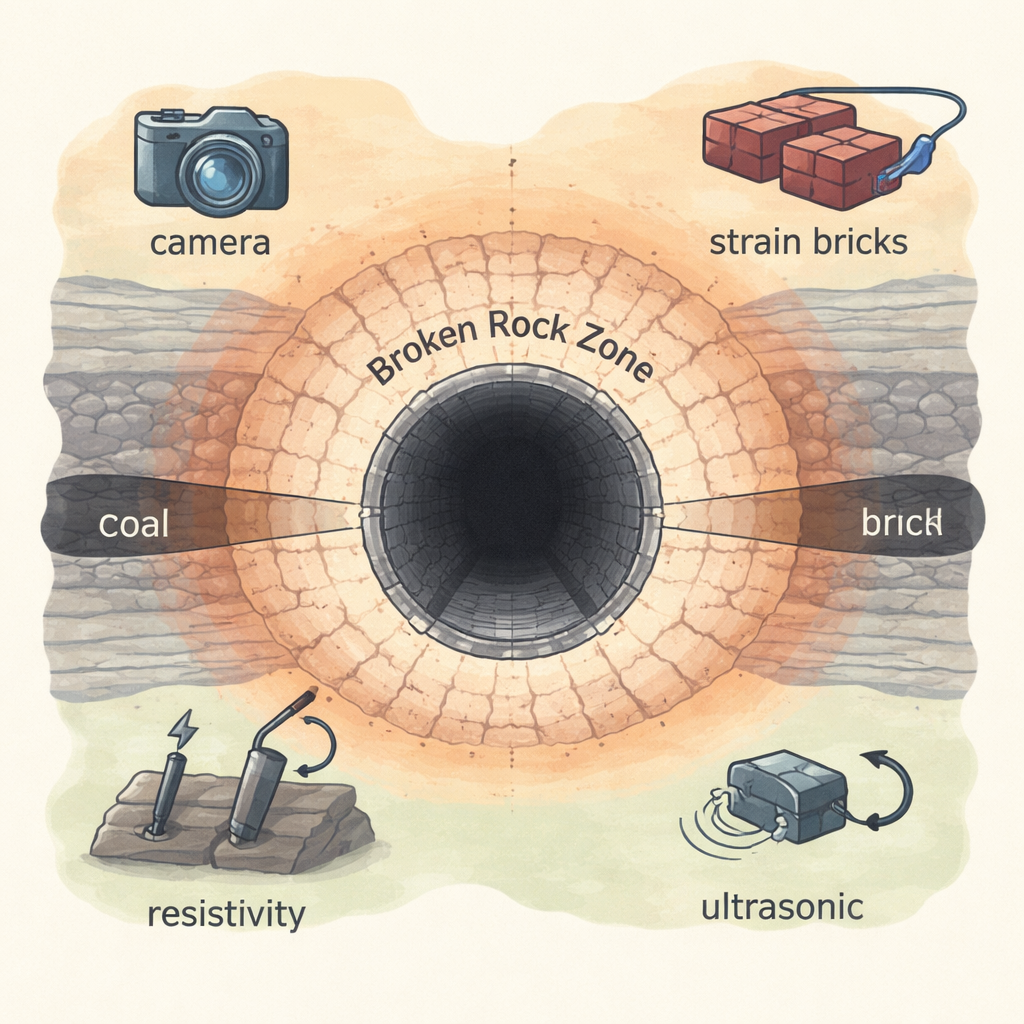

Los investigadores construyeron modelos de laboratorio a gran escala basados en una galería real de la mina de carbón Chengjiao, en China. En estos modelos, tallaron distintos perfiles de túnel en bloques que imitan una roca subterránea estratificada y aplicaron lentamente esfuerzos semejantes a los del subsuelo profundo hasta que los túneles fallaron. Para observar cómo respondía la roca circundante, emplearon cuatro enfoques de monitorización: pequeños bloques sensores llamados ladrillos de deformación para seguir cómo cambiaba el esfuerzo con la profundidad; fotografía digital de alta resolución para seguir las grietas y el movimiento superficial; mediciones eléctricas para ver cómo las fracturas afectaban la conductividad de la roca; y ondas ultrasónicas para detectar cambios en la calidad del macizo. Al mismo tiempo, ejecutaron simulaciones por ordenador que calculaban cómo debían crecer las zonas de deformación y de roca fracturada alrededor de los túneles.

Qué puede y qué no puede ver cada método

Cada técnica resultó “ver” una porción distinta del problema. Los ladrillos de deformación funcionaron como palpadores enterrados, revelando dónde la roca cercana al túnel perdió su capacidad de soportar carga. Cuando las lecturas de esfuerzo se aplanaban de repente cerca del hueco, el equipo pudo inferir que esa roca se había fracturado, con capas más profundas todavía deformándose pero sin colapsar. Sin embargo, dado que solo pueden instalarse unos pocos ladrillos, este método ofrece una imagen burda y puede pasar por alto detalles sobre dónde y hasta qué distancia se extiende la zona fracturada. Las medidas ultrasónicas, que siguen la velocidad de pulsos sonoros a través de la roca, fueron buenas para indicar el inicio del daño, pero subestimaron el espesor real de la zona fracturada y tuvieron dificultades para captar su desarrollo completo.

Las imágenes y la electricidad revelan el anillo oculto

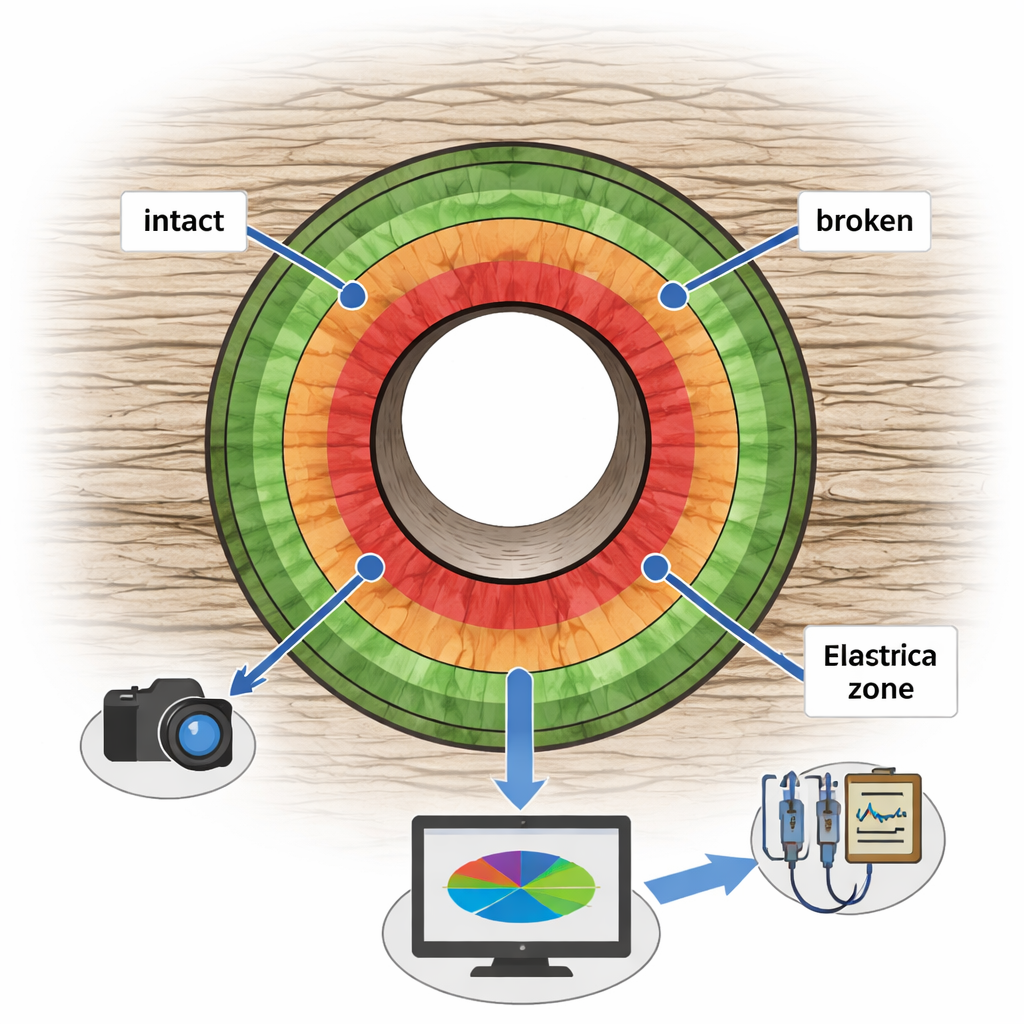

Las herramientas más informativas fueron aquellas capaces de cubrir grandes áreas a la vez. Mediante fotografía digital y un sistema especializado de análisis de imágenes, el equipo convirtió fotos en lapso de tiempo de la superficie del modelo en mapas coloridos de cuánto se movían o estiraban distintas zonas de la roca. Grandes desplazamientos y trayectorias de grietas claras coincidieron con la emergente zona de roca fracturada, mostrando dónde cedían los techos, abultaban las paredes y se elevaban los suelos. En paralelo, un método eléctrico midió cómo cambiaba la resistividad de la roca a medida que se abrían las fracturas. Las regiones agrietadas y muy dañadas conducían la corriente eléctricamente con mayor dificultad, formando halos de alta resistividad alrededor del túnel. A partir de estos mapas de resistividad, los investigadores pudieron trazar la zona de roca fracturada, la zona plástica (de deformación) circundante y la roca aún intacta más hacia el exterior.

Comprobando el laboratorio con modelos numéricos

Para confiar en lo que les decían los instrumentos, los autores compararon sus mediciones con simulaciones numéricas detalladas de los mismos trazados de túnel. Las simulaciones mostraron cómo debía expandirse una “zona plástica”, donde la roca se dobla y cede, y una zona interior de roca fracturada conforme aumentaba la carga. Analizando los cambios en la diferencia entre los esfuerzos mayor y menor del modelo, pudieron delimitar dónde la roca empezaría a deformarse primero y dónde acabaría fracturándose. Estas zonas plásticas y de roca fracturada simuladas coincidieron estrechamente con los patrones de desplazamiento observados en las fotos y con las conchas de alta resistividad del método eléctrico, al tiempo que señalaban dónde los ladrillos de deformación y los ultrasonidos estaban perdiendo o subestimando daño.

Qué significa esto para espacios subterráneos más seguros

Para los lectores, la conclusión clave es que ningún sensor por sí solo puede capturar por completo cómo falla la roca alrededor de un túnel, pero algunas herramientas son claramente más potentes. El estudio recomienda combinar fotografía digital con medidas eléctricas en ensayos modelo para cartografiar con mayor fiabilidad el tamaño y la forma de la zona de roca fracturada. Estas imágenes más completas de dónde la roca realmente se rompe frente a dónde solo se dobla pueden retroalimentar mejores diseños de sostenimiento para túneles y minas reales, ayudando a los ingenieros a anticipar desprendimientos de techo, colapsos de pared y levantamientos de suelo antes de que ocurran.

Cita: Liu, G., Liu, Z., Luan, Y. et al. Comparative analysis and verification on broken rock zone of model test based on multiple testing methods. Sci Rep 16, 5088 (2026). https://doi.org/10.1038/s41598-026-35290-2

Palabras clave: estabilidad de túneles subterráneos, zona de roca fracturada, monitorización de macizo rocoso, galería de mina de carbón, simulación numérica
