Síntesis de cerámicas mullita 3:2 a partir de lodos ricos en sílice mediante el método de geles dipásicos

Convertir residuos industriales en materiales de alto valor

Las industrias de todo el mundo generan montañas de residuos minerales que con frecuencia acaban en vertederos. Este estudio muestra cómo un subproducto de este tipo, un "lodo de filtrado" rico en sílice procedente de una fábrica química en Etiopía, puede transformarse en una cerámica de alto rendimiento y valor llamada mullita. Dado que la mullita se usa ampliamente en hornos, aislantes eléctricos y electrónica avanzada, aprender a producirla de forma económica a partir de residuos podría reducir costes, disminuir la contaminación y conservar recursos naturales.

Del lodo de fábrica a un polvo útil

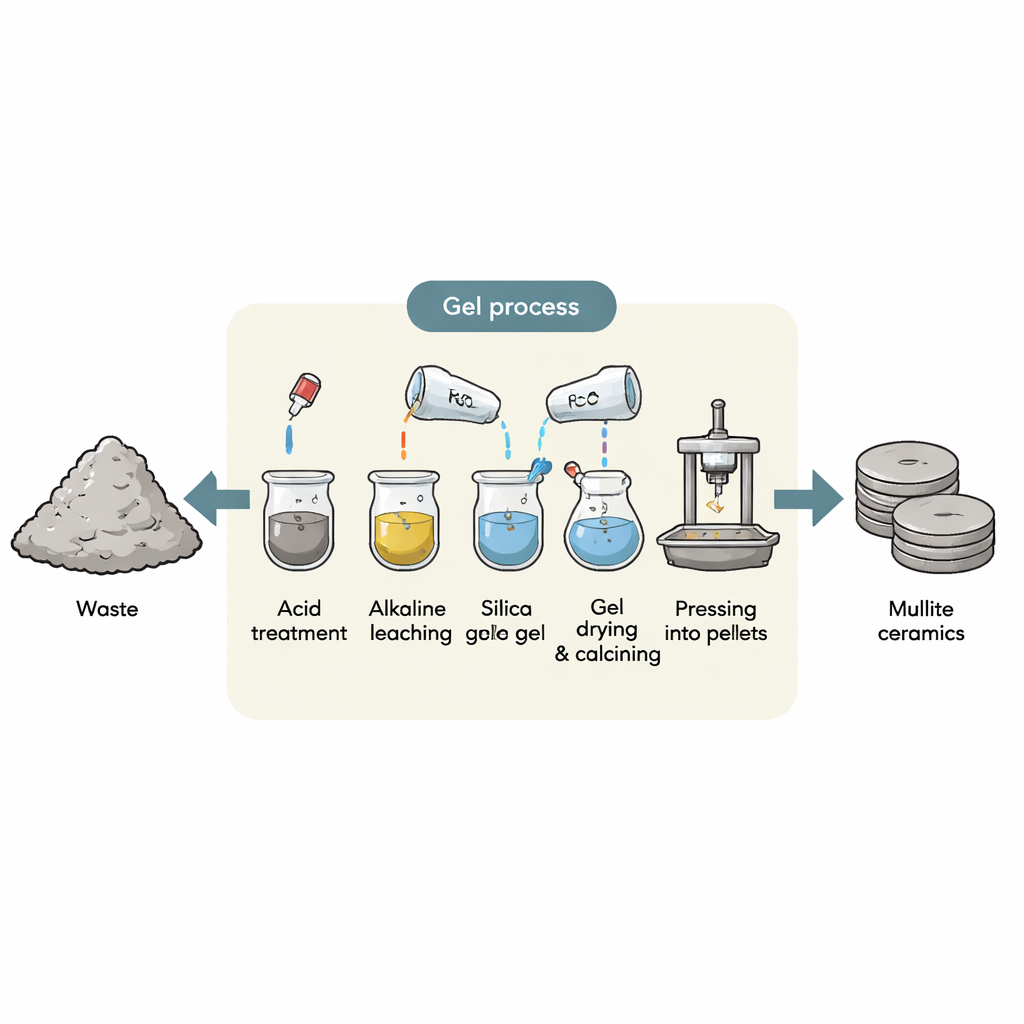

Los investigadores empezaron con el lodo de filtrado sobrante de la producción de sulfato de aluminio. Este material contiene más del 65% de sílice, el mismo ingrediente básico que se encuentra en la arena y el vidrio. En lugar de descartarlo, lo limpiaron con ácido para eliminar impurezas, luego lo calentaron y lo trataron con una base fuerte para disolver la sílice y formar una solución de silicato sódico. Al añadir cuidadosamente un ácido nuevamente, provocaron la formación de un gel de sílice puro que luego lavaron y almacenaron para su uso posterior. El análisis químico confirmó que la sílice resultante era muy pura, lo que la convierte en un sustituto prometedor para la sílice comercial costosa.

Construir una nueva cerámica mediante un gel dipásico

Para fabricar mullita, el equipo necesitaba tanto sílice como alúmina (óxido de aluminio). Mezclaron el gel de sílice obtenido del residuo con una solución de nitrato de aluminio usando una técnica llamada método de gel dipásico. En este enfoque, dominios diminutos de sílice y alúmina—de decenas de nanómetros—se mezclan tan estrechamente que los átomos pueden desplazarse y reaccionar a distancias muy cortas cuando se calientan. La mezcla se convirtió en gel, se secó, se precalentó suavemente para eliminar agua y nitratos, se molió hasta obtener un polvo fino, se prensó en pequeños discos y luego se sinterizó a temperaturas entre 1150 °C y 1350 °C. Esta secuencia cuidadosa produjo lo que los científicos de materiales llaman un precursor aluminosilicatado, el punto de partida para la mullita.

Observando la transformación del material al calentar

Con una gama de herramientas analíticas, los científicos siguieron cómo este precursor cambiaba al aumentar la temperatura. El análisis térmico mostró dos eventos clave: alrededor de 970 °C se formó una fase intermedia llamada espinela, y cerca de 1147 °C empezaron a aparecer cristales de mullita. La difracción de rayos X confirmó que, con una composición optimizada y una temperatura de sinterización de 1250 °C, el material se convirtió en mullita casi pura con muy pocas fases no deseadas. Imágenes por microscopía electrónica revelaron cómo evolucionó la estructura: a temperaturas más bajas se iniciaron pequeños cristales de mullita en forma de varillas y láminas; a 1250 °C se volvieron dominantes; y a 1350 °C la estructura era mucho más densa, con granos estrechamente empaquetados. El mapeo químico mostró que el aluminio y el silicio estaban distribuidos de forma homogénea, una señal de buena mezcla y propiedades uniformes en toda la cerámica.

La resistencia y el aislamiento mejoran con el calor

Los investigadores conectaron estos cambios microscópicos con el rendimiento en condiciones reales. Al aumentar la temperatura de sinterización de 1150 °C a 1350 °C, los poros abiertos dentro de la cerámica se redujeron aproximadamente del 22% al 12%, mientras que la densidad aumentó hasta 2,615 gramos por centímetro cúbico. Con menos poros y de menor tamaño, la resistencia a la compresión ascendió hasta 420 megapascales—comparables o superiores a muchos productos comerciales de mullita fabricados a partir de materias primas puras a temperaturas más altas. La capacidad del material para resistir la ruptura eléctrica también mejoró, alcanzando una rigidez dieléctrica de 10,2 kilovoltios por milímetro. Esto significa que el material puede soportar altos voltajes sin conducir electricidad, una propiedad esencial para aislantes usados en redes eléctricas y dispositivos electrónicos.

Lo que esto significa para la tecnología y el medio ambiente

En términos prácticos, este trabajo demuestra una forma de convertir un lodo industrial problemático en una cerámica resistente al calor y al desgaste eléctrico mediante temperaturas de sinterización relativamente moderadas. Aprovechando la mezcla a escala fina en geles dipásicos, el equipo produjo mullita 3:2 de alta calidad a partir de sílice residual y una sal de aluminio común, obteniendo piezas fuertes, densas y fiables, aptas para aislantes eléctricos y otros componentes avanzados. Si se escala, este enfoque podría reducir costes de fabricación, disminuir residuos en vertederos y ayudar a países con recursos limitados a crear materiales de valor añadido a partir de sus propios subproductos industriales.

Cita: Negash, E.A., Mengesha, G.A., Tesfamariam, B. et al. Synthesis of 3:2 mullite ceramics from silica-enriched filter cake waste via diphasic gels method. Sci Rep 16, 5150 (2026). https://doi.org/10.1038/s41598-026-35281-3

Palabras clave: cerámicas mullita, reutilización de residuos industriales, sol-gel dipásico, aislantes eléctricos, cerámicas avanzadas
