Ortspezifische Kalibrierung und Validierung des Ray-Tracing-Simulators NYURay im oberen Mittelband

Warum das für die alltägliche Konnektivität wichtig ist

Während unsere Telefone, Autos und Fabriken auf immer schnellere drahtlose Verbindungen angewiesen sind, brauchen Ingenieure Möglichkeiten, künftige Netze zu testen, ohne dafür eine Stadt neu aufzubauen. Dieses Paper beschreibt, wie Forschende eine detaillierte 3D‑Digitalkopie der Innenstadt von Brooklyn in einen „Funkzwilling“ verwandelt haben — einen Simulator namens NYURay, der vorhersagt, wie Signale sich wirklich durch Straßen und um Gebäude bei wichtigen 6G‑Frequenzen ausbreiten, und wie sie versteckte GPS‑Fehler korrigierten, die solche Simulationen sonst oft verfälschen.

Eine digitale Stadt für Radiowellen bauen

Um vertrauenswürdige Vorhersagen zu ermöglichen, erstellte das Team zunächst ein hochgenaues 3D‑Modell des NYU‑Campus in Brooklyn. Sie begannen mit offenen Kartendaten und gingen dann mit Laser‑Entfernungsmessern und telefonbasierten LiDAR‑Scannern nach draußen, um Gebäudehöhen, Laternenpfähle, Bänke, Verkehrsschilder und sogar Mülleimer auf wenige Zentimeter genau zu vermessen. Jedes Objekt in dieser digitalen Stadt wurde mit realistischen Materialeigenschaften versehen, sodass NYURay abschätzen kann, wie Radiowellen bei 6,75 und 16,95 Gigahertz an ihnen reflektieren, durchdringen oder um sie herumbiegen — ein wesentlicher Schritt, denn bei diesen Frequenzen können bereits kleine Details die Signalstärke stark beeinflussen.

Von der Theorie zu realistischen Signalpfaden

Innerhalb dieser virtuellen Stadt verfolgt NYURay viele mögliche Pfade, die ein Funksignal von einer Basisstation an einer Laterne zu einem Nutzer auf dem Bürgersteig oder weiter die Straße hinunter nehmen könnte. Der Simulator berücksichtigt vier entscheidende Effekte: Reflexionen an Wänden und dem Boden, begrenzte Durchlässigkeit von Materialien, Beugung an Gebäudekanten und — wenn zutreffend — Streuung an rauen Oberflächen. Für jeden Pfad berechnet er die zurückgelegte Distanz, die Abschwächung und den Ankunftszeitpunkt. Durch das Zusammenaddieren all dieser Pfade erzeugt NYURay ein „Leistungs‑Verzögerungs‑Profil“, eine Art Fingerabdruck, der zeigt, wie sich die Signalleistung über die Zeit verteilt — etwas, das sich in der realen Welt mit spezieller Messtechnik erfassen lässt.

Das verborgene Problem unscharfer Positionen beheben

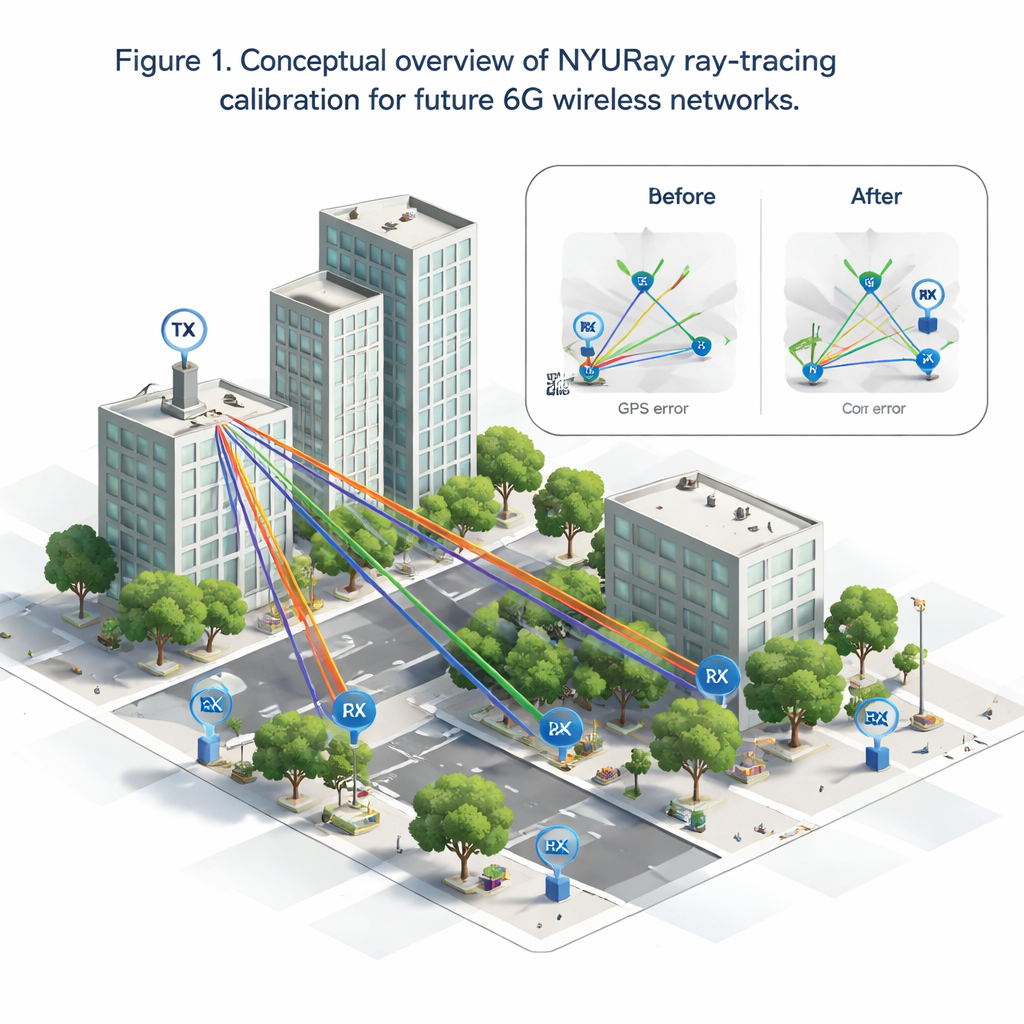

Ein großes Hindernis beim Abgleich von Simulationen mit der Realität ist, dass Feldmessungen oft auf Standard‑GPS beruhen, das in Straßenschluchten um 5 bis 10 Meter danebenliegen kann. Bei den hier untersuchten Frequenzen können solche Fehler komplett verändern, an welchen Gebäuden ein Signal reflektiert wird, sodass ein eigentlich guter Simulator falsch erscheint. Die Forschenden entwickelten einen Standort‑Kalibrierungsalgorithmus, der Sender‑ und Empfängerpositionen behutsam innerhalb des bekannten GPS‑Fehlerbereichs verschiebt, bis simulierte und gemessene Leistungs‑Verzögerungs‑Profile bestmöglich übereinstimmen. Mit einer Kombination aus grober Gittersuche und feiner, ableitungsfreier Optimierung reduzierten sie die Positionsfehler im Durchschnitt auf unter einen Meter und verbesserten deutlich, wie gut wichtige Signalspitzen zeitlich und in der Leistung übereinstimmten — insbesondere bei klarer Sichtverbindung.

Wie gut der digitale Zwilling mit der realen Stadt übereinstimmt

Mit kalibrierten Positionen verglich das Team NYURays Vorhersagen mit detaillierten Messungen an 18 Sender‑Empfänger‑Paaren über Distanzen von 40 bis 880 Metern, die sowohl offene Plätze als auch typische Straßenabschnitte abdeckten. Für großräumige Effekte — wie schnell Signale mit der Entfernung abklingen — war die Übereinstimmung ausgezeichnet: Die Pfadverlust‑Exponenten des Simulators unterschieden sich höchstens um 0,14 von den Messwerten und folgten eng den branchenspezifischen 3GPP‑Modellen. Dort, wo der digitale Zwilling Schwächen zeigte, war die „Multipath‑Vielschichtigkeit“ betroffen — die feinkörnige Verteilung der Signale über Zeit und Winkel, verursacht durch zahllose kleine Reflektoren und bewegte Objekte wie Autos und Fußgänger. Weil das 3D‑Modell nicht jeden Fensterrahmen und jeden Ast enthält und die Simulation eine statische Szene annimmt, unterschätzte NYURay systematisch Verzögerungs‑ und Winkelausbreitung im Vergleich zu den Messungen in den echten Straßen.

Was das für künftige drahtlose Netze bedeutet

Für die praktische 6G‑Planung — etwa die Platzierung kleiner Basisstationen oder die Abschätzung von Abdeckung und Interferenz — zeigt diese Studie, dass ein sorgfältig kalibrierter Ray‑Tracing‑Motor wie NYURay bereits sehr verlässliche Antworten liefern kann. Er erfasst, wie Signale mit der Entfernung schwächer werden und wie sie sich um große Hindernisse in einer realistischen Stadt herumbiegen, und er lässt sich feinjustieren, um ungenaue GPS‑Logs in langfristigen Messkampagnen zu korrigieren. Gleichzeitig heben die beobachteten Lücken in der feinen Multipath‑Darstellung hervor, wo künftige Werkzeuge besser werden müssen — durch reichhaltigere Umweltdetails und intelligentere Modelle für bewegte Personen und Fahrzeuge. Zusammen bringen diese Fortschritte uns näher an vertrauenswürdige drahtlose „digitale Zwillinge“, mit denen Ingenieure die Netze von morgen vollständig in Software erproben können, bevor die erste Antenne errichtet wird.

Zitation: Ying, M., Shakya, D., Ma, P. et al. Site-specific location calibration and validation of ray-tracing simulator NYURay at upper mid-band frequencies. npj Wirel. Technol. 2, 8 (2026). https://doi.org/10.1038/s44459-025-00014-x

Schlüsselwörter: Raytracing, 6G-Funk, Funkausbreitung, digitaler Zwilling, städtische Mikrozelle
