Asymmetrische Zug‑Druck‑Konnektivität bestimmt die Delokalisierung der Verformung in gitterbasierten Metamaterialien

Warum Brechen ohne Rissbildung wichtig ist

Von Flugzeugtragflächen über Fahrgestelle bis hin zu Körperschutz: Viele Bauteile versagen früher oder später auf die gleiche Weise – Schäden konzentrieren sich in einem engen Band oder Riss, und sobald das passiert, gibt das gesamte Bauteil schnell nach. Dieser Artikel untersucht eine neue Art künstlich gefertigter Materialien, aufgebaut aus winzigen Streben in einem Gitter, die sich biegen und zerdrücken lassen, ohne solche gefährlichen Schwachstellen auszubilden. Zu verstehen, warum diese „Metamaterialien“ Schäden verteilen statt sie zu fokussieren, könnte zu leichteren, sichereren und langlebigeren Strukturen in der technischen Praxis führen.

Stärke aus Geometrie aufbauen

Im Gegensatz zu traditionellen Werkstoffen, deren Verhalten überwiegend von der Chemie bestimmt wird, beziehen mechanische Metamaterialien ihre ungewöhnlichen Eigenschaften aus der Architektur – also der Art und Weise, wie viele kleine Träger, Platten oder Schalen räumlich verbunden sind. Die Autoren konzentrieren sich auf gitterbasierte Fachwerke, dreidimensionale Rahmen aus dünnen Streben, inspiriert von Strukturen der Tensegrity‑Klasse, bei denen ein Gleichgewicht zwischen in Zug und in Druck stehenden Elementen bemerkenswerte Stabilität verleiht. Durch Anpassung eines einzigen geometrischen Parameters – der Verdrehung bzw. „Chiralität“ eines sich wiederholenden Bausteins in Gestalt eines gestutzen Oktaeders – erzeugen sie eine Familie verwandter Gitter, die TOTI‑Gitter genannt wird und sich mechanisch justieren lässt, ohne das Basismaterial zu verändern.

Beobachten, wie Gitter im Labor und im Rechner zerdrücken

Um zu untersuchen, wie diese Gitter versagen, druckte das Team Proben mit unterschiedlichen Verdrehungswinkeln im 3D‑Druck und presste sie zwischen glatten Platten zusammen, wobei Kraft und Gesamtkürzung gemessen wurden. Parallel dazu führten sie detaillierte Computersimulationen durch, die die Experimente abbilden, wobei jede Strebe als Balken modelliert und ihr Biegen sowie Dehnen verfolgt wurde. Für manche Verdrehungswinkel steigt die Kraft gleichmäßig mit der Kompression an und die Verformung bleibt verteilt. Bei anderen flacht die Kraftkurve ab und fällt dann ab, was anzeigt, dass ein Teil der Struktur nachgegeben hat und das Zerdrücken sich auf eine Region konzentriert – ein eindeutiges Zeichen von Lokalisierung. Trotz einiger Unterschiede in den exakten Belastungswerten stimmen Experimente und Simulationen darin überein, welche Gitter lokalisieren und wann.

Versteckte Zug‑ und Druckpfade

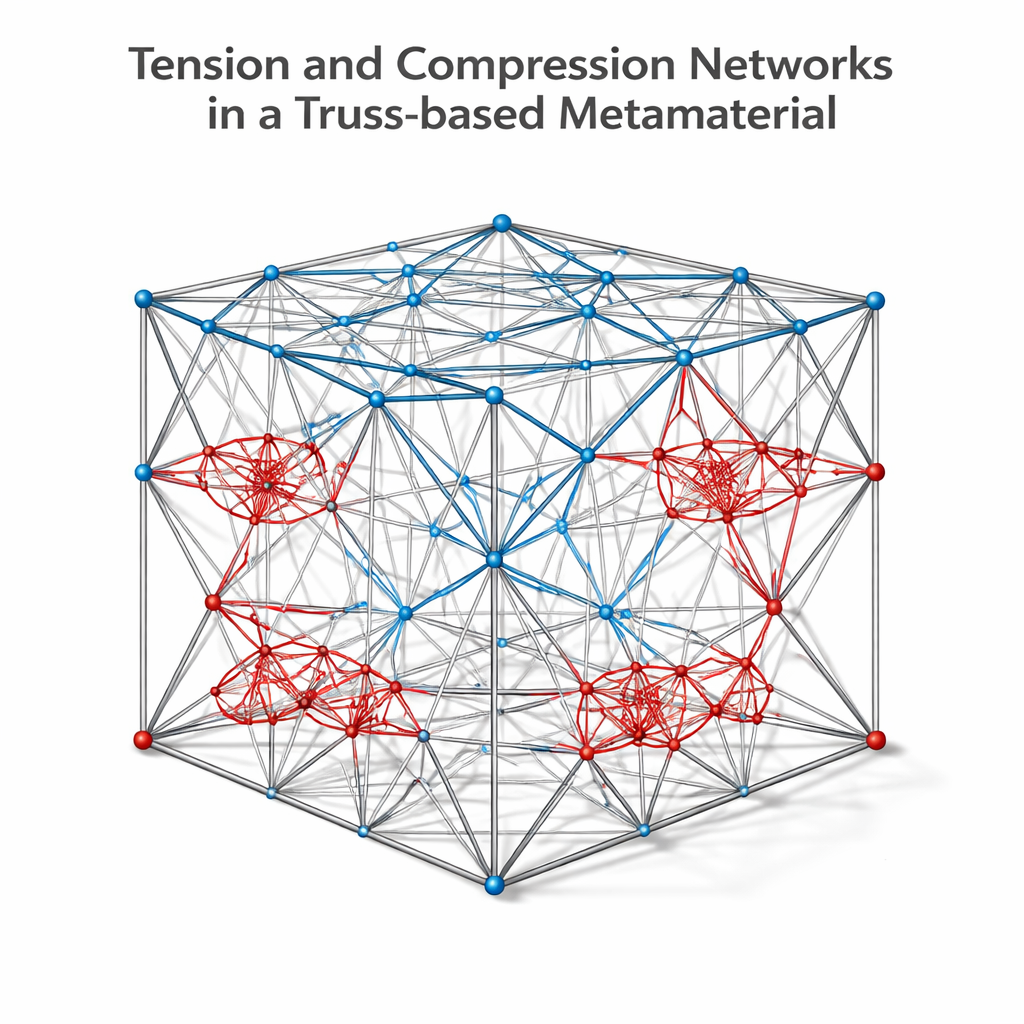

Um zu verstehen, warum einige Gitter gleichmäßig bleiben, während andere lokalisieren, betrachten die Autoren die Verformung auf ungewöhnliche Weise: Sie behandeln die Struktur als zwei überlagerte Netzwerke. Ein Netzwerk enthält alle in Zug stehenden Streben (die gedehnt werden), das andere alle in Druck stehenden (die gestaucht werden). Jedes Netzwerk wird mit Methoden der Graphentheorie analysiert, der Mathematik von Knoten und Kanten, die zur Untersuchung von allem Möglichen von sozialen Netzwerken bis zu Stromnetzen eingesetzt wird. Ein wichtiger Kennwert, die globale Effizienz, spiegelt wider, wie leicht Kräfte über viele kurze Pfade durchs Netzwerk verteilt werden können. Das auffällige Ergebnis ist, dass delokalisierte Verformung auftritt, wenn das Zugnetzwerk stärker verbunden ist – also höhere Effizienz und weniger getrennte Komponenten aufweist – als das Drucknetzwerk. Ist hingegen das Drucknetzwerk besser vernetzt, konzentriert sich die Verformung und Lokalisierung tritt ein.

Eine einfache Zahl, die Verteilung oder Versagen vorhersagt

Aus diesen Erkenntnissen definieren die Autoren einen einzelnen „Lokalisierungsfaktor“ f, der sich als Verhältnis der Effizienz des Zugnetzwerks zur Effizienz des Drucknetzwerks ergibt. Ist f größer als eins, bildet das Zugnetzwerk ein durchgängiges, robustes Rückgrat, das Lasten weit umverteilen kann, und das Gitter zerdrückt sich gleichmäßig und glatt. Liegt f unter eins, dominieren die gedrückten Streben die Konnektivität, die Lastumverteilung wird eingeschränkt und es bildet sich ein lokalisiertes Zerdrückungsband oder Versagensbereich. Diese Regel gilt nicht nur für die neuen TOTI‑Gitter, sondern auch für zwei bekannte Gittertypen, die Kelvin‑ und Octet‑Strukturen, die für ihre Lokalisierung bekannt sind und tatsächlich in den Simulationen f < 1 aufweisen.

Sicherere konstruierte Materialien entwerfen

Für Nicht‑Spezialisten lautet die Hauptbotschaft: Die Widerstandsfähigkeit gegen Versagen in diesen komplexen Gittern wird weniger vom Rohmaterial bestimmt als vielmehr davon, wie Zug‑ und Druckpfade miteinander verschaltet sind. Wenn das „Dehnungsnetzwerk“ kontinuierlich bleibt, während das „Stauchungsnetzwerk“ in kleinere Cluster zerfällt, kann die Struktur große Verformungen aufnehmen, ohne eine einzelne, fatal wirkende rissähnliche Zone zu bilden. Diese netzwerkbasierte Perspektive liefert eine praktische Gestaltungsregel: Gestalten Sie die Geometrie so, dass das Zugnetzwerk stets besser verbunden ist als das Drucknetzwerk. Die Anwendung dieses Prinzips könnte die Entwicklung der nächsten Metamaterial‑Generation für Fahrzeuge, Schutzbekleidung und andere Anwendungen leiten, in denen das Verstreuen von Schäden – statt ihr Fokussieren und Ausbreiten – der Schlüssel ist, um Strukturen sicher zu halten.

Zitation: Ruffini, F.N., Rimoli, J.J. Asymmetric tension–compression connectivity governs deformation delocalization in truss-based metamaterials. npj Metamaterials 2, 10 (2026). https://doi.org/10.1038/s44455-026-00020-1

Schlüsselwörter: mechanische Metamaterialien, Gitterstrukturen, Dehnungs‑Lokalisierung, Tensegrity, Graphentheorie
