Asymmetrie zwischen Zug und Druck in spröden Gitter-Metamaterialien

Warum Bruch so überraschend sein kann

Von Hitzeschildern in Flugzeugen bis zu Schäumen in Batterien stützen sich viele fortschrittliche Technologien auf winzige, sich wiederholende 3D-Gerüste, die als Gitter-Metamaterialien bezeichnet werden. Diese Strukturen sind außerordentlich leicht und können extreme Temperaturen und chemische Umgebungen aushalten. Es gibt aber einen Haken: Wenn sie aus spröden Werkstoffen wie Keramiken oder starren Kunststoffen bestehen, können sie plötzlich und katastrophal versagen. Dieser Artikel untersucht ein feines Rätsel — warum diese Gitter oft sehr unterschiedliche Festigkeiten unter Zug (ziehen) gegenüber Druck (pressen) aufweisen — und zeigt, wie man vorhersagen kann, wann und wie sie brechen.

Stärke aus einem fragilen Material aufbauen

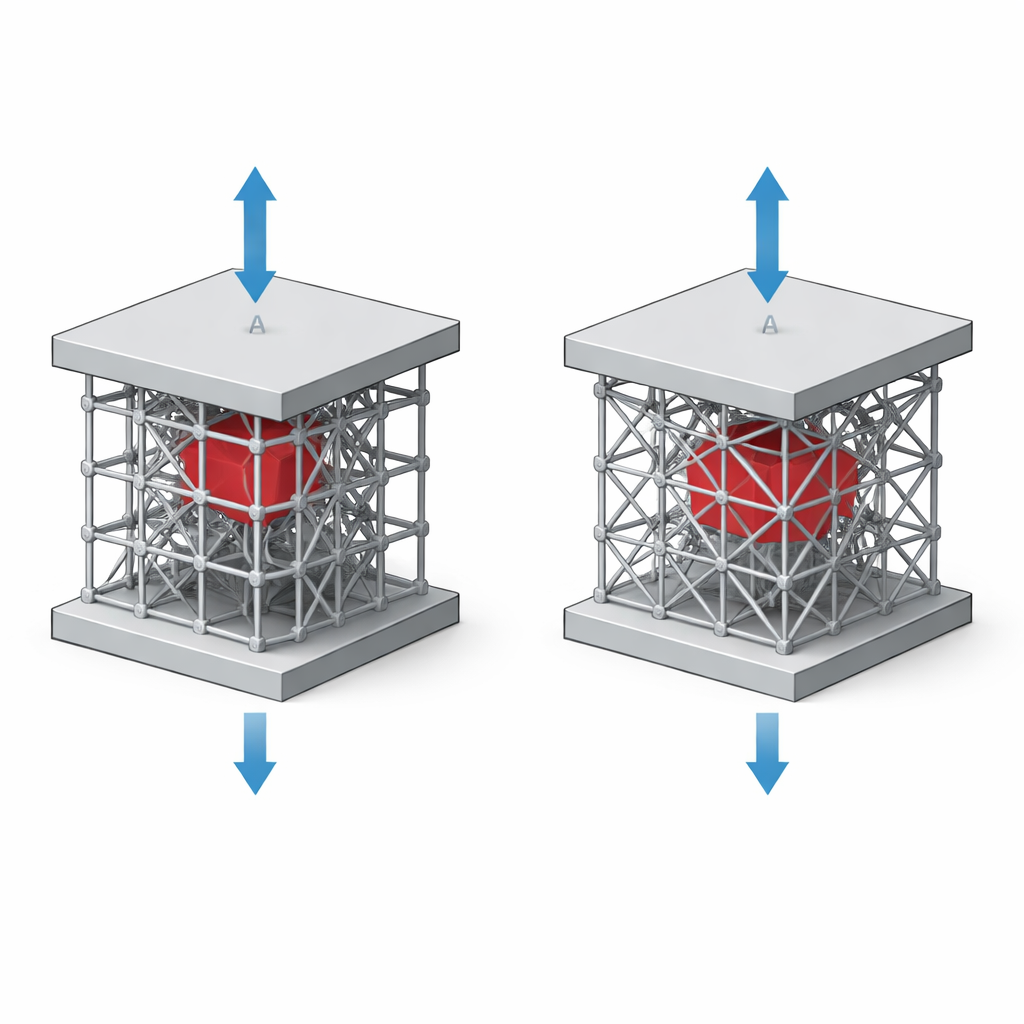

Die Forschenden konzentrieren sich auf zwei archetypische Gitterentwürfe: das Kelvin-Gitter, das wie ein Schaum aus quaderförmigen Zellen mit biegungsanfälligen Trägern aussieht, und das Oktett-Truss, ein Kreuznetz aus diagonalen Streben, die überwiegend ziehen und drücken. Beide werden aus einem spröden Photopolymer 3D-gedruckt und im Zug- und Druckversuch geprüft. Um irreführende Brüche zu vermeiden, bei denen das Probestück nahe den Metallspannbacken statt in seinem Arbeitsbereich versagt, verdickt das Team die Balken in der Nähe der Enden und erzeugt so einen sanften Dichtheitsgradienten. Computersimulationen bestätigen, dass diese Konstruktionswahl die höchsten Spannungen von den Rändern weg und in die mittlere „Messzone“ verlagert, in der das Material bewertet werden soll.

Kleine Gerüste beim Zerbrechen beobachten

Die Experimente zeigen, dass sich beide Gitter zunächst fast wie ideale Federkörper verhalten, bis sie bei kleinen Gesamtdehnungen von etwa einem Prozent abrupt zersplittern. Doch die Art des Versagens hängt sowohl vom Gittermuster als auch davon ab, ob sie gezogen oder gedrückt werden. Das Kelvin-Gitter ist in beiden Richtungen ähnlich steif, trägt aber höhere Lasten im Druck als in der Zugrichtung und versagt bei größeren Druckdehnungen. Das Oktett-Gitter dagegen ist bei geringer Dichte im Zug stärker als im Druck. Hochgeschwindigkeitsaufnahmen gebrochener Proben zeigen unterschiedliche Bruchverläufe: Beim Kelvin-Gitter erzeugt Zug fast ebene Bruchflächen, während Druck schräg verlaufende, scherartige Bänder hervorruft; beim Oktett brechen unter Zug vorwiegend die diagonalen Stäbe, während sich unter Druck Brüche entlang horizontaler Lagen fortpflanzen.

Messung des Versagens des Basismaterials

Um diese Verhaltensweisen zu verstehen, gehen die Forschenden von der ganzen Gitterstruktur auf die Ebene eines einzelnen Balkens des Ausgangsvolumens zurück. Spröde Materialien haben keine einzige „Festigkeit“: Sie sind bei reinem Zug typischerweise schwächer und bei vorwiegend Biegung stärker, weil Biegung die Spitzenbelastungen in kleinere Bereiche konzentriert. Die Autoren entwerfen spezielle Prüfkörper, die unterschiedliche Mischungen aus Dehnung und Biegung erfahren, und nutzen eine Kombination aus physischen Tests und detaillierten Simulationen, um die Bruchspannung in jedem Fall zu messen. Sie zeigen, dass die Bruchfestigkeit des Basismaterials nahezu linear zunimmt, je dominanter die Biegung wird. Diese einfache Beziehung wird zu einer Schlüsselgröße, um vorherzusagen, wann jede einzelne Gitterstrebe versagt.

Reale Unvollkommenheiten erfassen

Kein 3D-gedrucktes Gitter ist perfekt geformt. Mittels Mikro-Computertomographie scannen die Autoren verkleinerte Versionen ihrer Strukturen, um zu sehen, wie stark die gefertigten Balken und Verbindungen von den computergestützten Entwürfen abweichen. Im Kelvin-Gitter sind Querschnitte der Balken und Knoten nahezu ideal; im Oktett häuft sich Harz tendenziell an den hochvernetzten Knoten und verdickt einige Bereiche leicht. Indem sie Änderungen in Balkenquerschnitt und Form quantifizieren und den Rundungsgrad der Verbindungen in ihren Computermodellen anpassen, bauen die Forschenden „as-manufactured“ digitale Zwillinge der Gitter. Diese verfeinerten Modelle erfassen, wie lokale Spannungshotspots sich an den Knoten und entlang der Balken verschieben, was stark beeinflusst, wo die ersten Risse auftreten.

Ein einfacher Leitfaden zur Vorhersage von Bruch

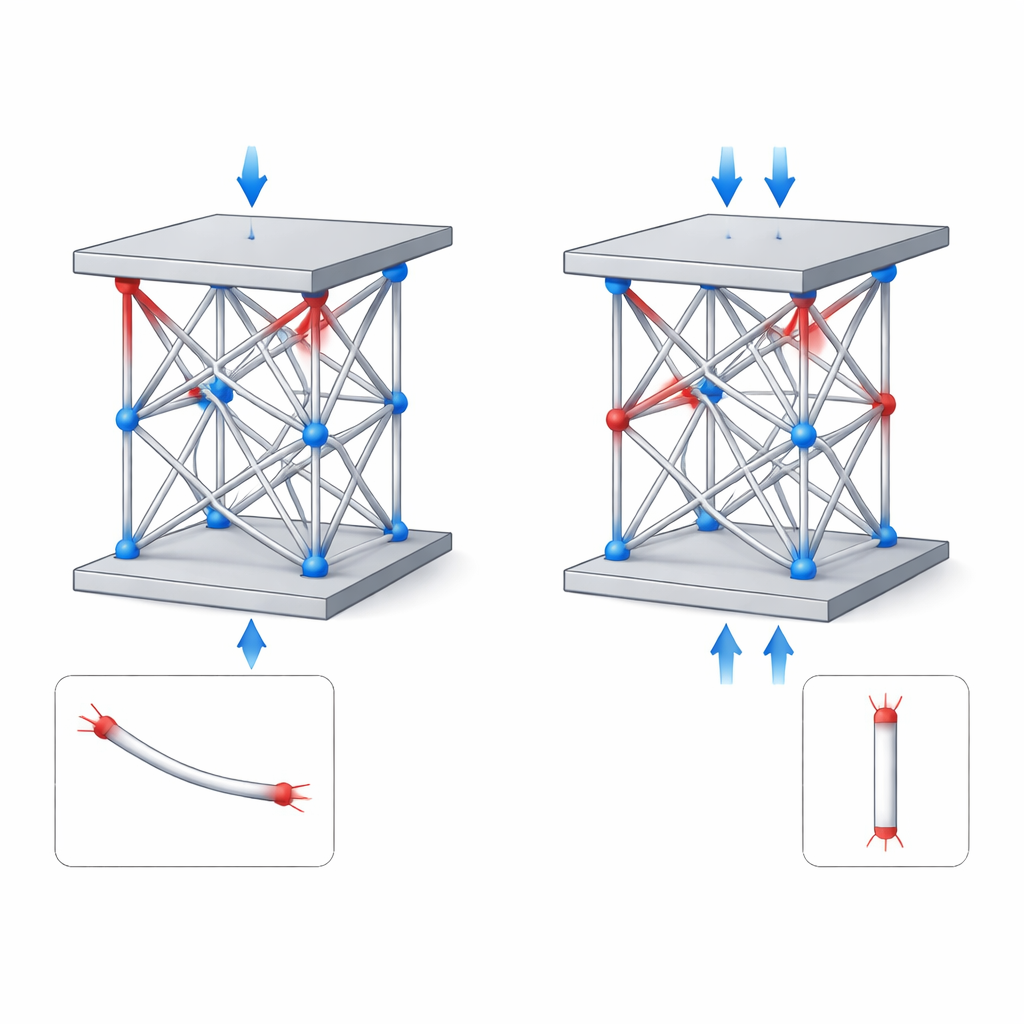

Mit einer realistischen Geometrie und einer Karte, wie die Festigkeit des Basismaterials von Biegung gegenüber Dehnung abhängt, führen die Forschenden hochaufgelöste Computersimulationen durch, die Zug- und Drucktests nachahmen. Sie finden heraus, dass jedes Gitter versagt, wenn eine einzelne „kritische“ Strebe ihre mikroskopische Bruchspannung erreicht. Diese Einsicht führt zu einer kompakten Regel: Die makroskopische Festigkeit des Gitters ist genau diese Strebenbruchspannung geteilt durch die Verstärkung der inneren Spannung relativ zur aufgebrachten Last. Durch Berechnung dieses Verstärkungsfaktors und des Biege-zu-Zug-Mixes für verschiedene Gitter und Dichten reproduzieren die Autoren alle gemessenen Festigkeiten genau und erfassen sogar eine auffällige Umkehr: Wenn das Oktett dichter wird, wechselt es von zugstärker zu druckstärker.

Was das für künftige Entwürfe bedeutet

Für Nichtfachleute ist die Kernbotschaft, dass das Versagen eines leichten, spröden Gerüsts nicht nur von seiner Gesamtform bestimmt wird, sondern auch davon, wie einzelne Balken Biegung und Dehnung aufteilen, wie sich Spannung an Verbindungen konzentriert und wie das Basismaterial auf unterschiedliche Belastungsarten reagiert. Indem diese Zutaten in einer klaren Formel verknüpft werden, bietet diese Arbeit Ingenieuren eine praktische Methode, um die nächste Generation von Hitzeschildern, Filtern und Energiespeicherbauteilen zu entwerfen, die sowohl federleicht als auch zuverlässig stark sind, ohne jeden Riss im Detail simulieren zu müssen.

Zitation: Chen, E., Luan, S. & Gaitanaros, S. Tension-compression asymmetry in brittle lattice metamaterials. npj Metamaterials 2, 8 (2026). https://doi.org/10.1038/s44455-025-00017-2

Schlüsselwörter: Gitter-Metamaterialien, spröder Bruch, 3D-Druck, mechanische Festigkeit, zellige Materialien
