Zur Bedeutung der Geometrie von Frontplattenöffnungen für die akustische Impedanz von Linern

Warum winzige Löcher für leisere Flugzeuge wichtig sind

Die meisten modernen Passagierflugzeuge sind bereits mit speziellen „schallabsorbierenden“ Paneelen versehen, die die Einlässe der Triebwerke auskleiden, um Kabinen- und Umgebungslärm zu reduzieren. Auf den ersten Blick wirken diese Paneele einfach: eine Metallplatte mit vielen winzigen Löchern über einer Wabenkammer. Diese Studie zeigt, dass schon kaum sichtbare Unterschiede in der Ausformung der Lochkanten — gerundet, entgratet (Fasen) oder perfekt scharf — die Schallabsorptionsleistung des Liners um mehrere zehn Prozent verändern können. Das bedeutet, dass Details, die üblicherweise als kleine Fertigungsunvollkommenheiten gelten, die Lärmreduktion unbemerkt schwächen oder unerwartet verstärken können.

Im Inneren der Wände, die Schall schlucken

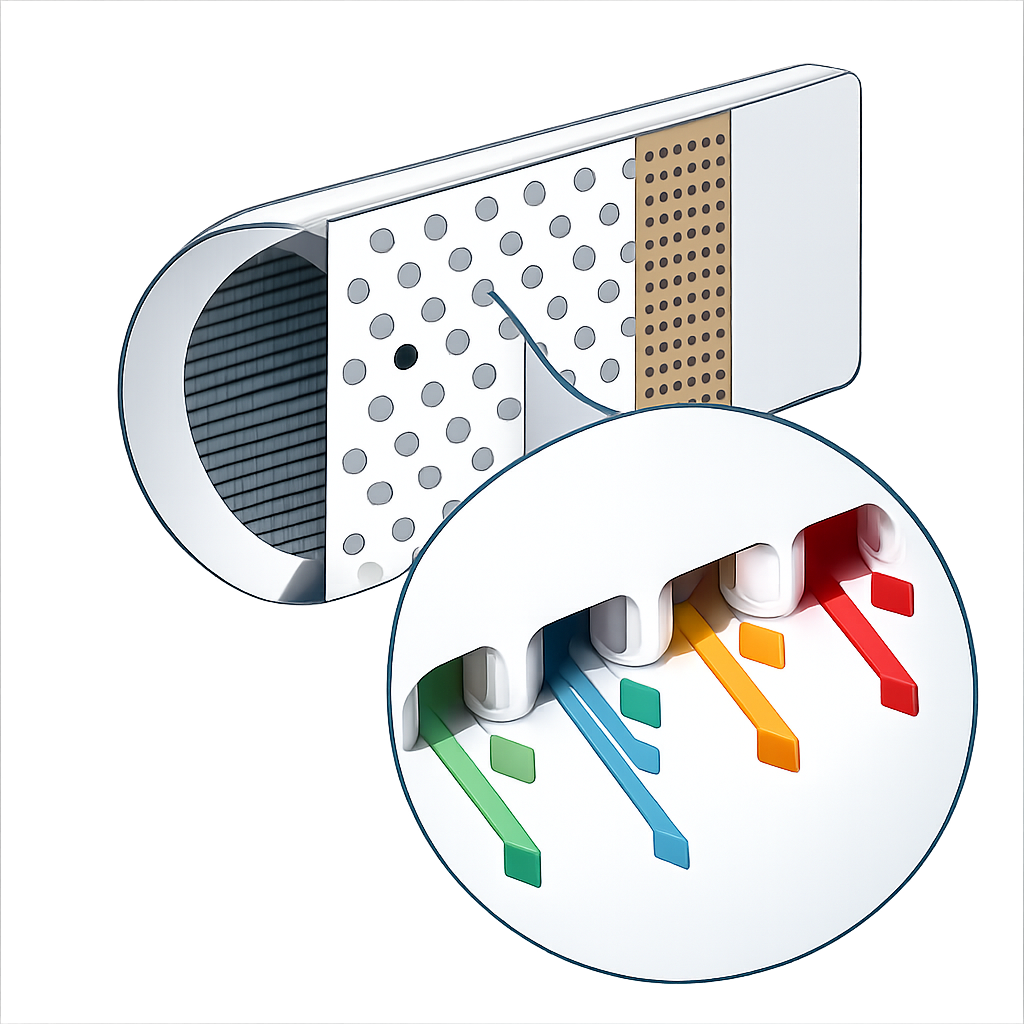

Akustische Liner verhalten sich ein wenig wie tausende winziger, flaschenförmiger Resonatoren in der Triebwerkswand. Eintreffende Schallwellen treiben Luft durch die kleinen Öffnungen der Frontplatte, und dabei geht Energie durch Reibung und Wärmeverluste verloren, wenn die Luft an den Wänden reibt und in den Kavitäten strudelt. Ingenieure entwerfen diese Systeme normalerweise unter Annahme sauberer, idealer Löcher. In der Praxis sind die Löcher jedoch nur etwa einen Millimeter breit, und die Art des Bohrens oder 3D-Drucks hinterlässt subtile Kantenausformungen: leicht gerundete Lippen, kleine Fasen oder nahezu rasiermesserscharfe Ränder. Frühere Messungen an realer Hardware deuteten bereits an, dass solche winzigen Details die akustische Leistung um bis zu etwa 30 % verschieben können, aber warum das so ist, war unklar.

Virtuelle Experimente mit perfekter Kontrolle

Um die Rolle der Lochkantengeometrie isoliert zu untersuchen, nutzten die Autoren hochaufgelöste Computersimulationen mit einem Lattice-Boltzmann-Flüssigkeitslöser. Sie modellierten einen standardisierten Laboraufbau, das sogenannte normale Impedanzrohr, in dem kontrollierte Schallwellen geradlinig durch einen Kanal laufen und auf eine Prüfprobe treffen. Die Probe war ein liner-typisches Bauteil mit perforierter Frontplatte über einer Wabenkammer. Ausgehend von einem 3D-Scan eines realen Liners (mit leicht gerundeten Kanten) erzeugten sie drei idealisierte Varianten: ein Loch mit perfekt scharfer Kante, ein Loch mit Fasen auf beiden Seiten und ein Loch mit nur an der Oberseite gefaster Kante. Anschließend regten sie das System mit starken Tönen an — 130 und 145 Dezibel bei 800, 1400 und 2000 Hertz — und berechneten, welcher Anteil des Schalls reflektiert, durchgelassen oder absorbiert wurde.

Kleine Kantänderungen, große Unterschiede im Schall

Die Simulationen zeigten einen klaren und konsistenten Trend. Bei scharfen Lochkanten bot der Liner den höchsten Widerstand gegen die Luftbewegung durch die Öffnungen und erzielte die stärkste Schallabsorption über alle getesteten Frequenzen und Schalldruckpegel hinweg. Das Abrunden oder Fasen der Kanten reduzierte diesen Widerstand um bis zu etwa 28 % und verringerte entsprechend die Absorption. Eine symmetrisch doppelt gefaste Geometrie verhielt sich sehr ähnlich zur gescannten, gerundeten Form, beide zeigten den geringsten Widerstand und den höchsten Luftdurchsatz durch die Löcher. Der asymmetrische Fall — nur auf der eintreffenden Seite gefast — lag dazwischen: Er erleichterte den Durchfluss in eine Richtung teilweise, erzeugte aber bei umgekehrter Strömung weiterhin Zusatzverluste. Diese Muster spiegeln die Variationen wider, die bereits in früheren Rohrmessungen an verschiedenen Stellen desselben Liner-Paneels beobachtet wurden, wo die Lochoberfläche örtlich unterschiedlich ausgeführt war.

Was die Luft dort wirklich macht

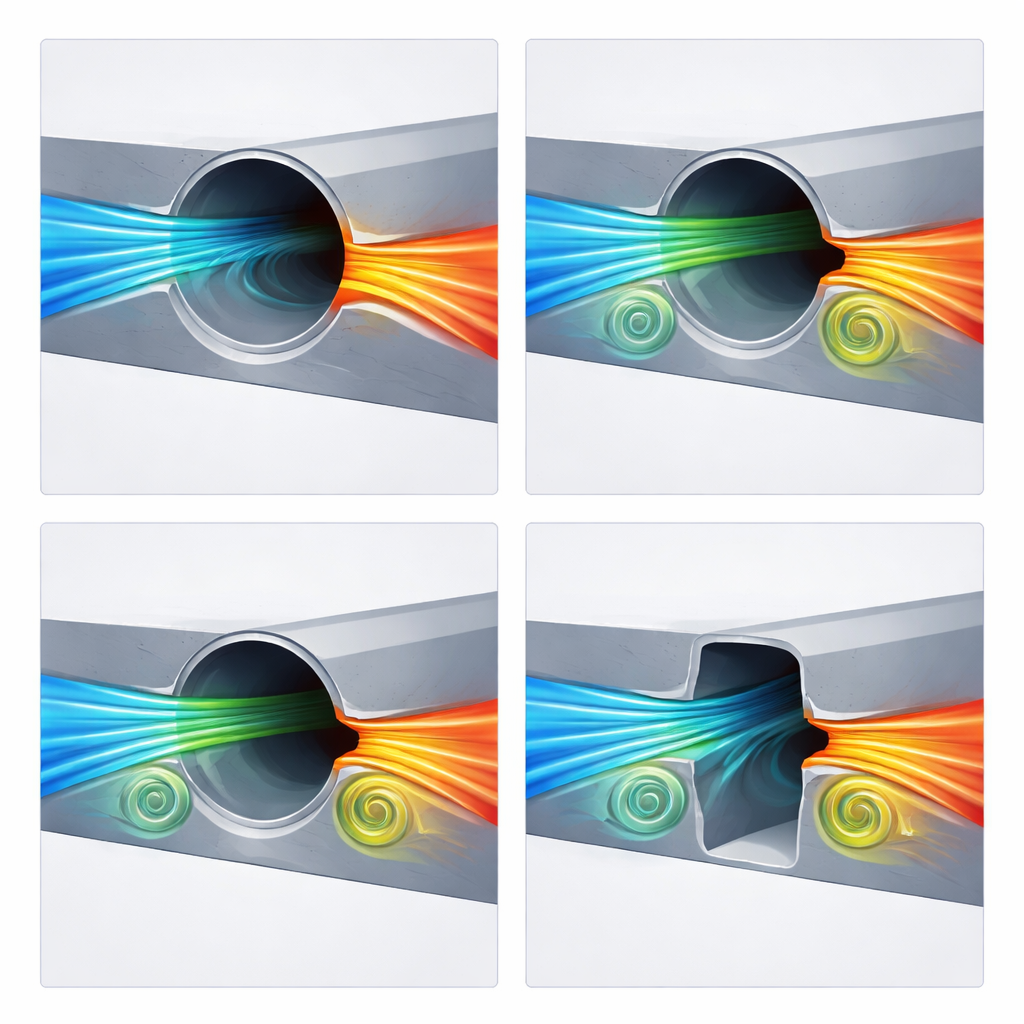

Um zu verstehen, warum Kanten so stark wirken, untersuchten die Forscher die Strömungsdetails innerhalb der Löcher. Scharfe Ränder erzeugten einen ausgeprägten Vena-contracta-Effekt: Wenn die Luft ein- und ausgetrieben wurde, wurde sie zu einem engen Jet zusammengepresst und löste sich von der Wand, wodurch ausgeprägte Umlaufzonen und starke Geschwindigkeitsschwankungen entstanden. Diese Merkmale verringerten den effektiven Durchflussquerschnitt und begrenzten die Nettomasse an Luft, die sich pro Oszillation bewegte, während gleichzeitig Reibung und Vermischung zunahmen, die akustische Energie dämpfen. Gerundete und doppelt gefaste Kanten ermöglichten der Luft sanftere Bahnen mit weniger Ablösung und schwächeren Wirbeln, sodass mehr Luft strömte, aber weniger Schallenergie dissipiert wurde. Das Design mit nur oberer Fase kombinierte beide Verhaltensweisen, mit glatterem Einströmen, aber weiterhin scharfkantigem, jetartigem Ausströmen. Insgesamt zeigte die Studie, dass selbst unter Bedingungen, die aus ingenieurwissenschaftlicher Sicht als „linear“ gelten, die feinskaligen Fluiddynamikphänomene an der Lochkante das akustische Verhalten dominieren.

Folgen für leisere, zuverlässigere Entwürfe

Für Nichtfachleute lautet die Schlussfolgerung: „kleine" geometrische Unvollkommenheiten in Lärm-Linern sind keineswegs unbedeutend. Wenn Löcher nur etwa einen Millimeter breit sind, verschiebt schon ein Bruchteil dieser Größe die Strömungsführung und damit die Schallabsorption. Diese Arbeit zeigt, dass reale Variationen durch Bearbeitung oder 3D-Druck die Leistung von Linern leicht in einem Maße verändern können, das für das Einhalten strenger Flughafenschallgrenzwerte relevant ist. Die Autoren plädieren dafür, Kantengeometrie als kontrollierten Gestaltungsparameter zu behandeln und nicht als Nachgedanken — etwa durch engere Toleranzen, bessere Inspektion (zum Beispiel 3D-Scanning) und Simulationswerkzeuge, die diese Details berücksichtigen, um sicherzustellen, dass die auf Flugzeugen installierten Liner tatsächlich die auf dem Papier versprochene Lärmreduktion liefern.

Zitation: Avallone, F., Khedr, A., Paduano, A. et al. On the relevance of facesheet orifice geometry to acoustic liner impedance. npj Acoust. 2, 6 (2026). https://doi.org/10.1038/s44384-026-00044-x

Schlüsselwörter: Fluglärm, akustische Liner, perforierte Frontplatte, Öffnungsgeometrie, Turboluftstrahltriebwerke
